Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki M8V2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

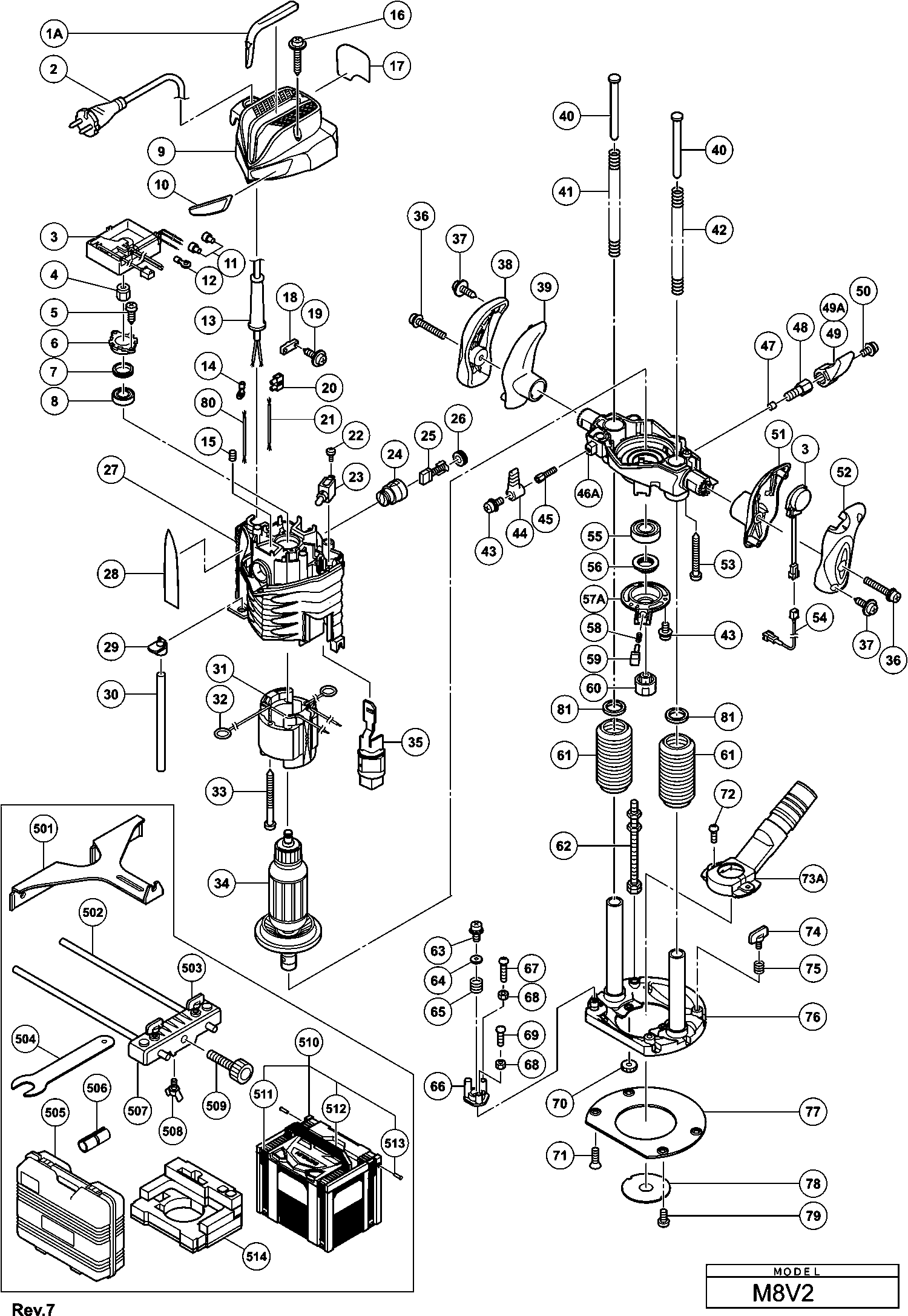

Dessins des Hikoki M8V2
Liste de pièces de rechange des Hikoki M8V2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Borne | ||||
| *14 | 980063 | 1.04 | 1.24 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *2 | 500247Z | 6.18 | 7.42 | |
| Domino | ||||
| *20 | 958308Z | 5.55 | 6.66 | |
| Connecteur Till 10.1999 For Aus | ||||
| *20 | 938307 | 2.13 | 2.55 | |
| Pas d'informations disponibles, non commandable | ||||
| *21 | 326177 | |||
| Autocollant | ||||
| *28 | 326090 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| *3 | 326086 | |||
| Inducteur Includ.32 | ||||
| *31 | 340675E | 92.95 | 111.54 | |
| VELD 110-120 VOLT | ||||
| *31 | 340675C | 65.62 | 78.74 | |
| ANKER 110-120 VOLT | ||||
| *34 | 360773U | 81.95 | 98.34 | |
| INDUIT 230-240 VOLTS | ||||
| *34 | 360773E | 75.49 | 90.58 | |
| Pas d'informations disponibles, non commandable | ||||
| *506 | 971852 | |||
| Pas d'informations disponibles, non commandable | ||||
| *60 | 325212 | |||
| Pas d'informations disponibles, non commandable | ||||
| *610 | 956808 | |||
| Cord | ||||
| 2 | 500241Z | 17.19 | 20.62 | |
| Câble 2,5m 2 X 1.0 Sans Fiche | ||||
| 2 | 500237Z | 11.40 | 13.68 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 2 | 500247Z | 6.18 | 7.42 | |
| Plus disponible, pas de remplacement | ||||
| 3 | 326086 | |||
| CONTROLLER PACKAGE 230-240 VOLT (OLD 326092) | ||||
| 3A | 379003 | 49.56 | 59.47 | |
| Aimant Bm25y | ||||
| 4 | 307093 | 13.80 | 16.56 | |
| Vis | ||||
| 5 | 954017 | 1.04 | 1.24 | |
| Coussinet | ||||
| 6 | 326079 | 5.25 | 6.30 | |
| Plaq.en Caoutchouc (1) | ||||
| 7 | 323420 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 8 | 608VVM | 5.70 | 6.84 | |
| Carter Supp M 8v2 | ||||
| 9 | 326085 | 22.83 | 27.39 | |
| Connecteur 50091 | ||||
| 11 | 959140 | 3.30 | 3.96 | |
| Terminal M4 | ||||
| 12 | 930804 | 3.00 | 3.60 | |
| Entree De Cable Ø 8.8 | ||||
| 13 | 380090 | 1.04 | 1.25 | |
| Borne | ||||
| 14 | 980063 | 1.04 | 1.24 | |
| Vis de réglage hexagonale M5x8 | ||||
| 15 | 938477 | 1.05 | 1.26 | |
| Vis Ø 4*25 noir | ||||
| 16 | 307028 | 1.05 | 1.26 | |
| Serre Cable | ||||
| 18 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 19 | 984750 | |||
| Domino | ||||
| 20 | 958308Z | 5.55 | 6.66 | |
| Connecteur Till 10.1999 For Aus | ||||
| 20 | 938307 | 2.13 | 2.55 | |
| BEDRADING BLAUW 110 VOLT | ||||
| 21 | 326180 | 1.86 | 2.23 | |
| Vis Ø3,5x6 | ||||
| 22 | 307887 | 1.04 | 1.24 | |
| SCHAKELAAR | ||||
| 23 | 314603 | 11.88 | 14.26 | |
| S/e Porte Balais | ||||
| 24 | 981586 | 6.45 | 7.74 | |
| Charbons (1 Paire) | ||||
| 25 | 999043 | 4.50 | 5.40 | |
| Bouchon Charbon | ||||
| 26 | 961781 | 2.55 | 3.06 | |
| Carter | ||||
| 27 | 326093 | 55.00 | 66.00 | |
| Autocollant | ||||
| 28 | 326090 | 1.05 | 1.26 | |
| Guide | ||||
| 29 | 326084 | 1.05 | 1.26 | |
| Butee De Profondeur | ||||
| 30 | 325196 | 3.90 | 4.68 | |
| Inducteur Includ.32 | ||||
| 31 | 340675E | 92.95 | 111.54 | |
| VELD 110-120 VOLT | ||||
| 31 | 340675C | 65.62 | 78.74 | |
| Raccord | ||||
| 32 | 930703 | 2.40 | 2.88 | |
| Vis Ø 5*65 | ||||
| 33 | 960251 | 1.05 | 1.26 | |
| ANKER 110-120 VOLT | ||||
| 34 | 360773U | 81.95 | 98.34 | |
| INDUIT 230-240 VOLTS | ||||
| 34 | 360773E | 75.49 | 90.58 | |
| Bouton | ||||
| 35 | 326083 | 3.00 | 3.60 | |
| Vis de machine (avec rondelles) M6x30 (noire) | ||||
| 36 | 307443 | 1.05 | 1.26 | |
| Vis Ø 4*16 Noir | ||||
| 37 | 305812 | 1.04 | 1.24 | |
| Couvercle Droit | ||||
| 38 | 325220 | 6.15 | 7.38 | |
| Poignée Gauche (a) M12sa2 | ||||
| 39 | 325171 | 3.00 | 3.60 | |
| Guide De Ressort | ||||
| 40 | 325180 | 1.95 | 2.34 | |
| Ressort | ||||
| 41 | 303316 | 2.70 | 3.24 | |
| Ressort | ||||
| 42 | 303317 | 3.00 | 3.60 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 43 | 935196 | 1.04 | 1.24 | |
| Levier | ||||
| 44 | 325174 | 1.05 | 1.26 | |
| Vis de Blocage M6 | ||||
| 45 | 325175 | 1.95 | 2.34 | |
| Caisse inférieure | ||||
| 46A | 335498 | 113.99 | 136.78 | |
| Blocage | ||||
| 47 | 971848 | 1.05 | 1.26 | |
| Vis de Blocage M10 | ||||
| 48 | 325187 | 5.40 | 6.48 | |
| Bouton | ||||
| 49 | 326042 | 6.75 | 8.10 | |
| Levier For Usa,can | ||||
| 49 | 323923 | 1.05 | 1.26 | |
| Levier For Usa,can | ||||
| 49A | 323923 | 1.05 | 1.26 | |
| Vis de machine M6 X 10(ancien303405) | ||||
| 50 | 997314 | 1.05 | 1.26 | |
| Poignee Gauche | ||||
| 51 | 325172 | 3.00 | 3.60 | |
| Couvercle Gauche | ||||
| 52 | 325962 | 6.15 | 7.38 | |
| Vis Autotaraudeuse D5x50 | ||||
| 53 | 307100 | 1.05 | 1.26 | |
| Câble pour Unité de Contrôle | ||||
| 54 | 325202 | 9.60 | 11.52 | |
| Roulement A Billes | ||||
| 55 | 6004T1 | 10.20 | 12.24 | |
| Écrou de Blocage | ||||
| 56 | 325186 | 5.40 | 6.48 | |
| Flasque De Palier | ||||
| 57A | 325185 | 12.75 | 15.30 | |
| LAGER DEKSEL | ||||
| 57B | 379689 | 2.94 | 3.53 | |
| Ressort De Maintien | ||||
| 58 | 325183 | 1.05 | 1.26 | |
| Bouton-poussoir | ||||
| 59 | 325182 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 60 | 325212 | |||
| Soufflet | ||||
| 61 | 325207 | 11.55 | 13.86 | |
| Vis M.8 | ||||
| 62 | 302315 | 4.80 | 5.76 | |
| Vis M.4*8 | ||||
| 63 | 317200 | 1.65 | 1.98 | |
| Rondelle de fermeture (b) (ancien 976448) | ||||
| 64 | 962569 | 1.05 | 1.26 | |
| Ressort | ||||
| 65 | 971858 | 1.05 | 1.26 | |
| Guide | ||||
| 66 | 326081 | 3.00 | 3.60 | |
| STOPPERSTUK (OUD 326081) | ||||
| 66A | 379687 | 1.62 | 1.94 | |
| Vis M.5*25 Noir | ||||
| 67 | 302316 | 1.04 | 1.24 | |
| Ecrou M.5 | ||||
| 68 | 302012 | 1.05 | 1.26 | |
| Vis M.5*16 Noir | ||||
| 69 | 302317 | 1.05 | 1.26 | |
| Vis M.5*14 | ||||
| 71 | 992013 | 1.05 | 1.26 | |
| Ecrou Papillon M.6*15 | ||||
| 74 | 301806 | 1.05 | 1.26 | |
| Ressort (ancien 996224) | ||||
| 75 | 947859 | 1.04 | 1.24 | |
| Plaque de base | ||||
| 76 | 326089 | 45.65 | 54.78 | |
| Sous Base M 8v2 | ||||
| 77 | 326080 | 3.90 | 4.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 78 | 956790 | |||
| Vis M5x6 | ||||
| 79 | 949234 | 1.05 | 1.26 | |
| FIL INTERNE (MARRON) | ||||
| 80 | 326179 | 1.95 | 2.34 | |
| Rondelle De Feutre | ||||
| 81 | 323426 | 1.50 | 1.80 | |
| Cadran | ||||
| 82 | 371931 | 2.70 | 3.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 956797 | |||
| Rail de guidage | ||||
| 502 | 971622 | 4.80 | 5.76 | |
| Ecrou Papillon M.6*15 | ||||
| 503 | 301806 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 504 | 323295 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 326095 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 971852 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 326091 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507A | 379688 | |||
| Vis M6x10 (paquet de 10) | ||||
| 508 | 949394 | 7.05 | 8.46 | |
| Vis | ||||
| 509 | 956793 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 510 | 337528 | |||
| Pas d'informations disponibles, non commandable | ||||
| 511 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 512 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 513 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 514 | 337763 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 997466 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601A | 339380 | |||
| Ecrou Papillon | ||||
| 602 | 997467 | 4.20 | 5.04 | |
| Vis Ø 5x12(paquet de 10) | ||||
| 603 | 949237 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 604 | 956794 | |||
| Plus disponible, pas de remplacement | ||||
| 605 | 318304 | |||
| Écrou carré | ||||
| 606 | 318350 | 2.85 | 3.42 | |
| Douille | ||||
| 607 | 317300 | 4.80 | 5.76 | |
| RING (B) | ||||
| 608 | 956046 | 1.00 | 1.20 | |
| Ressort | ||||
| 609 | 971858 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 610 | 971878 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 956756 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 323298 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 323299 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 323300 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 323301 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 323302 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 323303 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 323304 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 303347 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 303348 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 303349 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 303350 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 303351 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 303352 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 303353 | |||
| Pas d'informations disponibles, non commandable | ||||
| 626 | 303354 | |||
| Pas d'informations disponibles, non commandable | ||||
| 627 | 303355 | |||
