Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki HTD-2526PFB'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

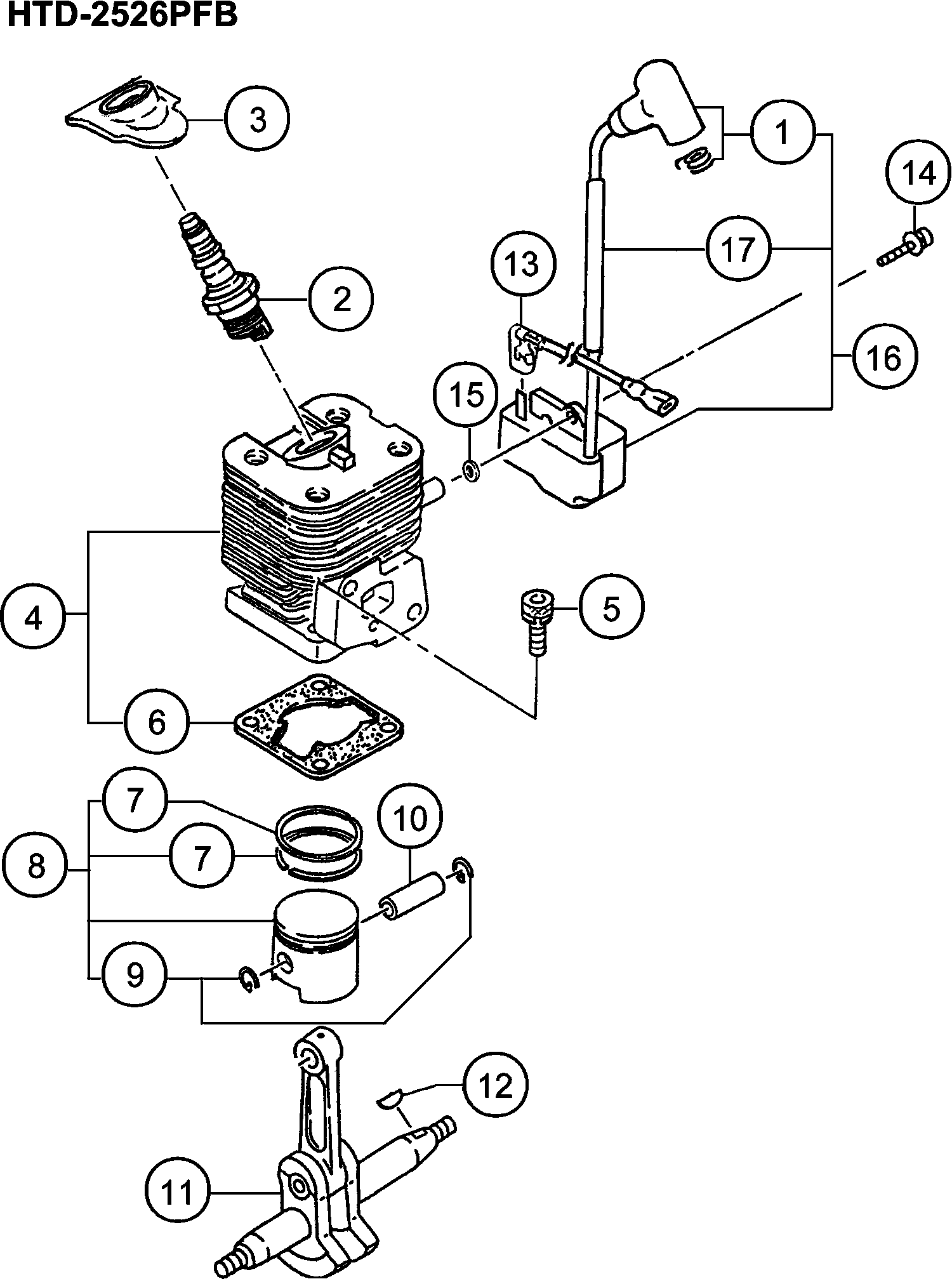

Dessins des Hikoki HTD-2526PFB


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki HTD-2526PFB

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Anti Parasite
1 6684894 8.58 10.29
Bougie Cj8y (ancien 6685773)
2 6699325 3.30 3.96
Couvercle en caoutchouc pour bougie d'allumage (an
3 6688334 3.30 3.96
Ensemble de cylindres (ancien 001-03002-90)
4 6685462 66.40 79.68
Boulon à trou hexagonal M5x18 / s (ancien 994-6105
5 6684586 2.15 2.58
Joint de cylindre (ancien 017-03002-21)
6 6685728 1.15 1.38
Anneau de piston (ancien 041-01601-20)
7 6684588 8.58 10.29
Ensemble de piston (ancien 030-01680-90)
8 6685877 28.14 33.76
Circlip (ancien 039-00000-20)
9 6685078 1.15 1.38
Axe de piston (ancien 037-07020-20/6686011)
10 6686016 2.31 2.78
Plus disponible, pas de remplacement
11 6686176
Clavette à ergot 3x13x4.5 (ancien 068-10100-20)
12 6684899 2.15 2.58
Câble, B 140m (ancien 178-03002-80)
13 6687840 3.30 3.96
Vis Ø4x18 Till H124040
14 6684599 2.15 2.58
Rondelle (ancien 182-0186a-20)
15 6684600 2.15 2.58
Pas d'informations disponibles, non commandable
16 6687704
Tube isolant (ancien 250-01680-20)
17 6688316 1.05 1.26
Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23
31 6684604 2.15 2.58
Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24
31 6684605 2.15 2.58
Plus disponible, pas de remplacement
32 6688047
Plus disponible, pas de remplacement
33 6686529
Joint d'huile
34 6684607 4.29 5.14
Roulement à billes 6001 C3
35 6684608 3.80 4.56
Plus disponible, pas de remplacement
36 6686705
Boulon d'étude 6x22 (ancien 100-02100-20)
37 6686771 1.15 1.38
Boulon à tête cylindrique hexagonale M5x30 S (anci
38 6684786 2.15 2.58
Boulon Hex. Trou 5x45 (ancien 990-51050-453)
39 6695055 1.15 1.38
Rondelle D.5
40 6684834 2.15 2.58
Roto Magneto Comp.
41 6687418 28.14 33.76
Bague
42 6684971 1.04 1.24
Rondelle M8 (ancien 992-01080-011)
43 6684611 2.15 2.58
Écrou M8 (ancien 991-01080-011/327325/332299/72660
44 6684612 2.15 2.58
Joint de collecteur d'admission (ancien 403-03002-
61 6689874 2.31 2.78
Jeu d'Isolateurs de Rechange (ancien 404-03002-91)
62 6689937 6.60 7.92
Boulon à trou hexagonal 5x25ws (ancien 994-64050-2
63 6695515 1.15 1.38
Joint de carburateur (ancien 402-03002-20)
64 6689828 3.30 3.96
Joint torique P-15
65 6698966 1.04 1.24
Corps de nettoyeur complet (ancien 423-06500-81/66
66 6690119 4.45 5.34
Collier 7.5 (ancien 470-06500-20)
67 6690804 1.15 1.38
Soupape d'étranglement (ancien 528-03002-20)
68 6691261 3.30 3.96
Pas d'informations disponibles, non commandable
69 6684658
Boîte de contrôle du soufflage (ancien 476-01700-2
70 6690843 1.15 1.38
Rondelle (ancienne 992-10050-012)
71 6684662 2.15 2.58
Vis M5x60 (ancien 990-11050-602)
72 6684660 2.15 2.58
Vis spéciale (ancien 380-0637c-20)
73 6689737 1.15 1.38
Éponge de nettoyage
74 6690364 1.15 1.38
Couvercle du filtre à air
75 6690415 5.28 6.33
Set de carburateur
76 6690461 62.31 74.78
Tube de protection Ass'y
77A 6601195 26.48 31.77
Clip D6 (ancien 680-00070-20)
78 6685198 1.15 1.38
Pas d'informations disponibles, non commandable
79 6684620
Pas d'informations disponibles, non commandable
82 6697187
Capuchon de réservoir D Ass'y (ancien 595-03002-90
83 6691748 7.59 9.10
Collier 5.8 (ancien 659-00801-20)
84 6692244 1.15 1.38
Boulon à trou hexagonal 5x18ps (ancien 994-63050-1
85 6695505 1.15 1.38
Capuchon pivotant (ancien 560-07120-21/6684628)
86 6691337 1.15 1.38
Pompe d'amorçage Comp. (ancien 442-25143-80)
87 6685139 5.94 7.12
Tuyau de carburant 2.5x4x80 (ancien 700-02504-08)
88 6692347 1.15 1.38
Tuyau de carburant 2.5x4x70 (ancien 700-02504-07)
89 6692346 1.15 1.38
Grommet de retour (ancien 6684627)
90 6697846 1.04 1.24
Protecteur de pot d'échappement (ancien 738-03002-
101 6692772 9.90 11.88
Silencieux Ass'y
102A 6601160 72.45 86.94
Rondelle
103A 6696547 1.05 1.26
Vis à trou hexagonal 6x55 (ancien 990-53060-553)
104 6695086 1.15 1.38
Enveloppe De Ventilateur
105 6686957 16.79 20.14
Ressort de rappel (ancien 780-06097-20/6697591)
106 6684675 11.55 13.86
Bobine de corde de démarrage (ancienne 774-06097-2
107 6693066 3.30 3.96
Vis de réglage (ancienne 839-02010-20/6693638)
108 6693633 1.15 1.38
Assemblage de poulie de démarrage (ancien 798-0650
109 6693405 4.45 5.34
Passage de câble primaire (ancien 203-06000-20)
110 6688049 1.15 1.38
Corde de démarrage (ancien 783-06097-20/6693174)
111 6693168 2.31 2.78
Poignée de démarrage
112 6693237 1.15 1.38
Boulon à trou hexagonal 4x15/ps (ancien 994-63040-
113 6684682 2.15 2.58
Pas d'informations disponibles, non commandable
114 6692718
Bague
115 6684661 2.15 2.58
Vis 5x8/s (ancienne 994-14050-081)
116 6695332 1.05 1.26
EMBRAYAGE À GLISSEMENT COMPLET
117 6688494 9.74 11.68
Vis à tôle 4.5x10 (ancienne 990-73045-104)
118 6695104 1.15 1.38
Boulon 4x12ps (ancien 994-25040-128)
119 6695441 1.15 1.38
Ressort de griffe de démarrage (ancien 790-06097-2
120 6684684 4.29 5.14
Cliquet de démarrage (ancien 788-06500-20)
121 6693319 2.31 2.78
Vis de réglage de l'accélérateur (ancien 548-25140
131 6684698 4.29 5.14
Pivot (ancien 539-25120-20)
132 6684697 6.44 7.72
Bague d'arrêt (ancien 489-25100-20)
133 6684696 2.15 2.58
O-RING (ancien 550-25100-20)
134 6684695 4.29 5.14
Gicleur principal #35 (ancien 599-2001w-35)
135 6691873 6.28 7.53
Joint de pompe (ancien 577-25100-20)
136 6691457 7.10 8.52
Diaphragme de pompe (ancien 576-25100-20 & 6696325
137 6684693 8.58 10.29
Écran d'entrée (ancien 578-25007-20)
138 6684700 4.29 5.14
Corps de Pompe Comp. (ancien 575-25225-80) Nouveau
139 6691435 15.26 18.32
Garniture de diaphragme (ancien 475-25038-20)
140 6685220 2.31 2.78
Diaphragme de mesure Comp. (ancien 474-25241-80)
141 6690830 11.88 14.25
Couvercle de diaphragme (ancien 476-25004-20)
142 6685222 4.45 5.34
Vis de réglage (ancienne 548-25101-20)
143 6691312 1.15 1.38
Cadre Ch66eb3/ch78ec3
151 6696363 8.85 10.62
Poignée (ancien 210-33247-20)
152 6688097 9.90 11.88
Collier amortisseur B (ancien 276-32710-20)
153 6688485 1.15 1.38
Amortisseur B (vieux 266-32750-20/6688412)
154 6688412 1.15 1.38
Bague
155 6689680 1.15 1.38
Boulon à tête cylindrique hexagonale M5x30 S (anci
156 6684786 2.15 2.58
Plus disponible, pas de remplacement
157 6696359
Support de poignée comp. (old 040-33160-80)
158 6686111 2.31 2.78
Boulon Hex. Trou 5x40 (ancien 990-51050-403)
159 6695054 1.15 1.38
Rondelle D.5
160 6684834 2.15 2.58
Rondelle Ø 5
161 6684918 2.15 2.58
Pas d'informations disponibles, non commandable
171A 6698868
Borne de terre
172A 6696350 1.05 1.26
Pas d'informations disponibles, non commandable
173 6697609
Blocage de l'interrupteur
174 6696344 1.05 1.26
Ressort de manette des gaz
175 6696345 1.05 1.26
Terminal à Onglet
176A 6696355 1.05 1.26
Vis 3x10 (ancien 994-31030-101)
177 6684913 2.15 2.58
Bouton Stop (ancien 258-11650-20)
178 6688366 1.15 1.38
Bouton d'arrêt Marque (ancien 925-33160-20)
179 6694588 1.15 1.38
Ressort (a)
180 6696348 1.05 1.26
LEVIER DE VERROUILLAGE
181 6696346 1.05 1.26
Ressort (b)
182 6696349 1.05 1.26
Régulateur
183 6696343 1.05 1.26
LEVIER D.DECLENCHEM
184 6696347 1.05 1.26
Câble d'accélérateur
185A 6698828 3.15 3.78
Tube de protection 150l (ancien 164-07015-01)
186 6687524 1.15 1.38
Pas d'informations disponibles, non commandable
187 6697189
Poignée (b)
188A 6698869 4.65 5.58
Vis à tôles D4
189 6697190 1.04 1.24
Plus disponible, pas de remplacement
190 6698870
Boîtier d'engrenage Comp. (ancien 300-33290-81 & 6
201 6688684 15.13 18.15
Bague d'arrêt C-15, externe (ancien 993-50015-002)
202 6695285 1.15 1.38
Pas d'informations disponibles, non commandable
203 6697745
Tambour d'embrayage Comp. (ancien 288-33180-80)
204 6688570 17.70 21.24
Plaque de guidage (ancienne 075-33160-20)
205 6686612 1.15 1.38
Tige de came (ancienne 101-33190-20)
206 6686811 5.78 6.93
Engrenage 2 Comp. (ancien 292-33194-80)
207 6688625 30.25 36.30
Joint de carter d'engrenage (ancien 303-33160-20)
208 6688909 1.15 1.38
Couvercle de boîtier d'engrenage (ancien 630-33165
209 6692101 6.28 7.53
Guide de coupe 734l M6 (ancien 122-33248-20)
210 6687147 26.16 31.40
Boulon à tête fraisée à trou hexagonal 6x25 (ancie
211 6695075 1.15 1.38
Couteau supérieur (a)
212 6687086 48.25 57.90
Joint en Caoutchouc
213 6686654 1.15 1.38
Bague
214 6687187 1.15 1.38
Boulon
215 6687158 1.15 1.38
Ecrou de bride
216 6695170 1.15 1.38
Plus disponible, pas de remplacement
217 6695485
Boulon à trou hexagonal 4x15/s (ancien 994-61040-1
218 6695487 2.31 2.78
COMP. DE GRAISSEUR (VIEUX 300-32250-80)
219 6688643 1.15 1.38
Boulon à trou hexagonal 6x18/s (ancien 994-61060-1
220 6695495 1.15 1.38
Bague
221 6684822 2.15 2.58
Plaque d'appui (ancien 462-33290-20)
222 6690762 3.30 3.96
Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766)
223 6695175 1.15 1.38
Bague
224 6684639 2.15 2.58
Boîtier d'engrenage B (ancien 301-33160-21)
225 6688844 7.50 9.00
Capot de coupeur (ancien 138-33171-20/6687300)
226 6687302 8.58 10.29
Écrou à ressort 6 (ancien 994-40060-011)
227 6695475 1.15 1.38
Roulement à billes 608 Zz C3
229 6695547 3.30 3.96
Clé mixte 10x19 ,plus (ancien 036-29331-50)
501 6685997 4.45 5.34
Pas d'informations disponibles, non commandable
502 6684813
