Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H90SB'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

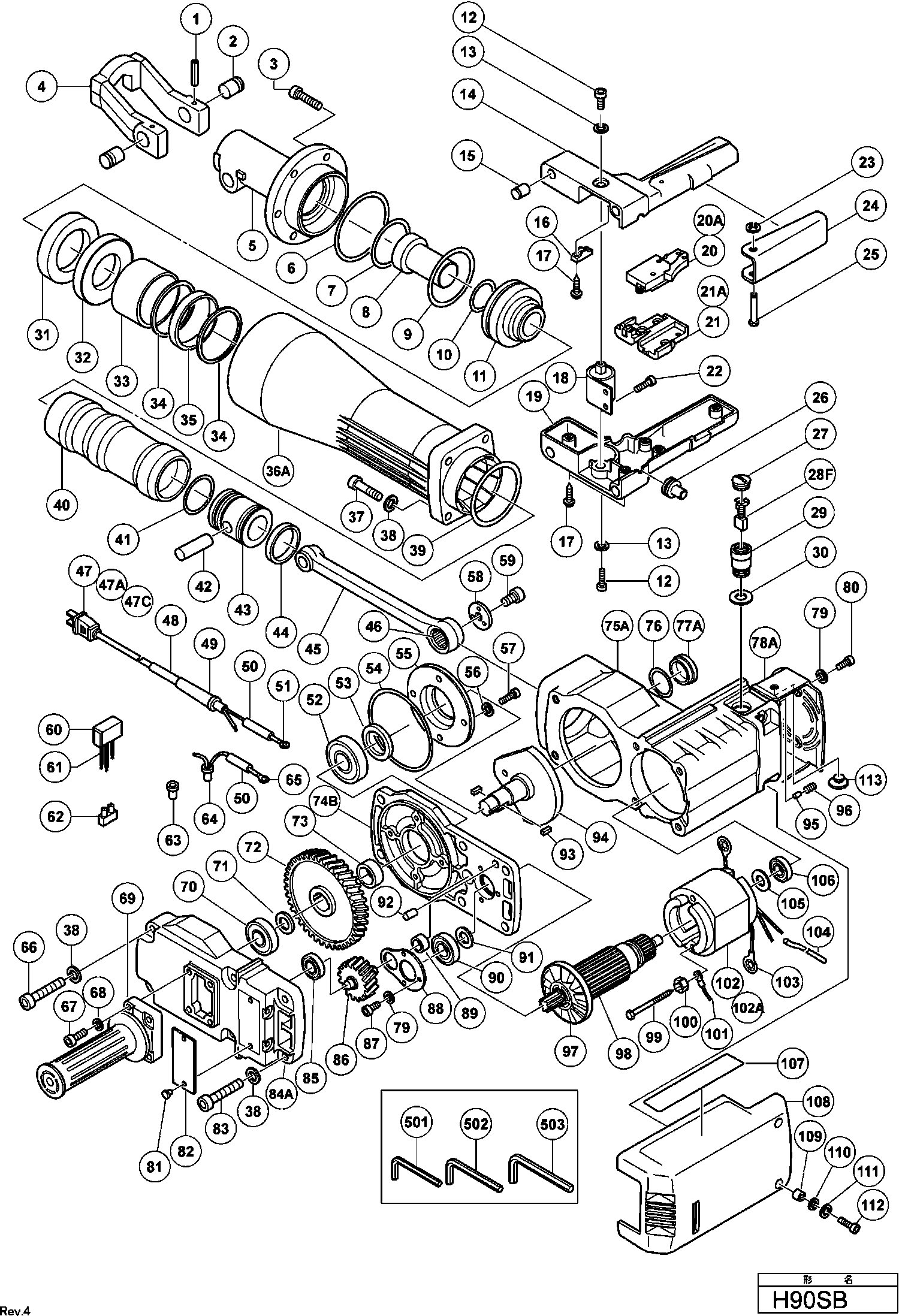

Dessins des Hikoki H90SB
Liste de pièces de rechange des Hikoki H90SB
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Goupille Cm6 H90sc | ||||
| 1 | 949874 | 5.85 | 7.02 | |
| Broche | ||||
| 2 | 985224 | 14.70 | 17.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 3 | 992889 | |||
| Retenue (1) | ||||
| 4 | 985225 | 166.24 | 199.48 | |
| Couvercle avant | ||||
| 5 | 996434 | 379.09 | 454.90 | |
| Joint | ||||
| 6 | 877316 | 2.55 | 3.06 | |
| Joint Torique | ||||
| 7 | 993188 | 14.71 | 17.66 | |
| Second Frappeur | ||||
| 8 | 992878 | 55.41 | 66.50 | |
| O'ring H90sa/se | ||||
| 9 | 992865 | 8.70 | 10.44 | |
| O'ring H90sa/se | ||||
| 10 | 956503 | 5.85 | 7.02 | |
| SLAGSTUKHOUDER | ||||
| 11 | 992860 | 76.72 | 92.06 | |
| Vis à tête hexagonale avec frein d'étanchéité M6x1 | ||||
| 12 | 990935 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 13 | 982001Z | |||
| Poignee | ||||
| 14 | 993190 | 28.60 | 34.32 | |
| Caoutchouc H-90sa | ||||
| 15 | 993191 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 16 | 960266 | 1.04 | 1.24 | |
| Vis Ø4*20 | ||||
| 17 | 982095 | 1.04 | 1.24 | |
| HANDLE RUBBER | ||||
| 18 | 993192 | 26.46 | 31.75 | |
| Poignee | ||||
| 19 | 993194 | 28.05 | 33.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 20 | 981533Z | |||
| Interrupteur Dh38ya/h90se/h70sa For Usa | ||||
| 20A | 992891 | 22.83 | 27.39 | |
| Support Inter Phu-45 Till 7.1988 | ||||
| 21 | 981869 | 6.30 | 7.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 21A | 990082 | |||
| SEAL LOCK HD. INBUSBOUT M6X16 | ||||
| 22 | 993199 | 1.74 | 2.09 | |
| Clips | ||||
| 23 | 968643 | 1.95 | 2.34 | |
| Gachette | ||||
| 24 | 992869 | 8.70 | 10.44 | |
| Broche | ||||
| 25 | 992870 | 5.25 | 6.30 | |
| Passe Fil H-90sa | ||||
| 26 | 993193 | 1.04 | 1.24 | |
| Bouchon Charbon H90sc/se | ||||
| 27 | 937949 | 1.35 | 1.62 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| 28F | 999086 | 15.26 | 18.32 | |
| KOOLBORSTELHOUDER | ||||
| 29 | 993742 | 7.92 | 9.50 | |
| Plaque H-90sa | ||||
| 30 | 956683 | 1.05 | 1.26 | |
| Amortisseur | ||||
| 31 | 992859 | 25.99 | 31.18 | |
| Plaque D'Amortisseur Depuis 7.2005 | ||||
| 32 | 992858 | 35.06 | 42.08 | |
| MOND | ||||
| 33 | 992857 | 44.99 | 53.99 | |
| Bague H-90sa | ||||
| 34 | 992855 | 2.40 | 2.88 | |
| Ring H-90sa | ||||
| 35 | 992856 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 36A | 336333 | |||
| Pas d'informations disponibles, non commandable | ||||
| 37 | 993198 | |||
| Rondelle M10 (x10) Paquet de 10 | ||||
| 38 | 949445 | 1.35 | 1.62 | |
| Joint Torique | ||||
| 39 | 993195 | 2.40 | 2.88 | |
| SLAGSTUK | ||||
| 40 | 993187 | 220.50 | 264.60 | |
| O-ring H-90sa | ||||
| 41 | 992853 | 9.60 | 11.52 | |
| PIN | ||||
| 42 | 956491 | 9.36 | 11.23 | |
| Piston | ||||
| 43 | 992852 | 38.36 | 46.04 | |
| Joint H-90sa | ||||
| 44 | 992877 | 9.60 | 11.52 | |
| DRIJFSTANG | ||||
| 45 | 956484 | 86.35 | 103.62 | |
| Palier | ||||
| 46 | 956485 | 16.36 | 19.64 | |
| Câble 2,5m 2 X 1.0 Sans Fiche | ||||
| 47 | 500237Z | 11.40 | 13.68 | |
| Plus disponible, pas de remplacement | ||||
| 47A | 500423Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 48 | 992866 | |||
| Entree Cable H-90sa | ||||
| 49 | 930217 | 3.00 | 3.60 | |
| Tube | ||||
| 50 | 996438 | 1.05 | 1.26 | |
| Terminal M4 | ||||
| 51 | 930804 | 3.00 | 3.60 | |
| Roulement H90sc/se | ||||
| 52 | 6305VV | 13.89 | 16.66 | |
| Joint H90sa/se | ||||
| 53 | 992846 | 2.40 | 2.88 | |
| O'ring H90sa/se | ||||
| 54 | 992847 | 3.60 | 4.32 | |
| LAGERBUS | ||||
| 55 | 992845 | 25.63 | 30.76 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 56 | 949455 | 1.05 | 1.26 | |
| Vis Dh-38 | ||||
| 57 | 992803 | 1.05 | 1.26 | |
| AFSLUITRING | ||||
| 58 | 956486 | 2.94 | 3.53 | |
| SEAL LOCK HD. INBUSBOUT M10X16 | ||||
| 59 | 992850 | 1.00 | 1.20 | |
| Caoutchouc | ||||
| 60 | 930153 | 1.04 | 1.24 | |
| Condensateur | ||||
| 61 | 994273 | 4.29 | 5.14 | |
| Connecteur 50091 | ||||
| 63 | 959140 | 3.30 | 3.96 | |
| Connecteur 50092 | ||||
| 64 | 959141 | 3.75 | 4.50 | |
| Fil interne | ||||
| 65 | 981974 | 1.65 | 1.98 | |
| Vis M.10*60 | ||||
| 66 | 992851 | 2.40 | 2.88 | |
| Vis H-90sa | ||||
| 67 | 986894 | 1.05 | 1.26 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 68 | 949457 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 69 | 956527 | |||
| Roulement à billes 6204vvcmps2s | ||||
| 70 | 6204VV | 9.15 | 10.98 | |
| VERLOOPRING | ||||
| 71 | 956482 | 1.00 | 1.20 | |
| LAATSTE TANDWIEL | ||||
| 72 | 992848 | 58.52 | 70.22 | |
| RING | ||||
| 73 | 956480 | 2.46 | 2.95 | |
| Couvercle intérieur (vert argenté métallique) | ||||
| 74B | 336331 | 116.05 | 139.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 75A | 336336 | |||
| O'ring | ||||
| 76 | 980717 | 1.35 | 1.62 | |
| Bouchon Graisse H65sd/sb2/h90se Includ.13 | ||||
| 77A | 990945 | 3.90 | 4.68 | |
| Couvercle Ar H90sa Includ.113 | ||||
| 78A | 992893 | 18.98 | 22.77 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 79 | 949454 | 1.04 | 1.24 | |
| Vis à tête creuse avec joint d'étanchéité M5x10 | ||||
| 80 | 877839 | 1.05 | 1.26 | |
| Rivet D2,5x4,8 (10 pièces) | ||||
| 81 | 949510 | 1.04 | 1.24 | |
| Boulon M10*55 | ||||
| 83 | 996433 | 2.10 | 2.52 | |
| Couverture d'engrenage (vert argenté métallique) | ||||
| 84A | 336335 | 139.15 | 166.98 | |
| Roulement Cr12v H90sc | ||||
| 85 | 6201VV | 6.45 | 7.74 | |
| Plus disponible, pas de remplacement | ||||
| 86 | 992843 | |||
| Vis M.5*14 | ||||
| 87 | 984509 | 1.05 | 1.26 | |
| LAGERPLAAT | ||||
| 88 | 992842 | 2.58 | 3.10 | |
| NAALDLAGER BK1312V1 | ||||
| 89 | 992844 | 6.78 | 8.14 | |
| Roulement à billes 6203vvcmps2s | ||||
| 90 | 6203VV | 7.80 | 9.36 | |
| Rondelle | ||||
| 91 | 992841 | 1.05 | 1.26 | |
| Goupille Ø8*14 (10 pces) | ||||
| 92 | 949480 | 3.30 | 3.96 | |
| Clavette 4x4x15 Till 9.1981 | ||||
| 93 | 948919 | 1.05 | 1.26 | |
| KRUKAS | ||||
| 94 | 992849 | 48.12 | 57.74 | |
| FRICTION PIECE | ||||
| 95 | 931857 | 1.00 | 1.20 | |
| Vis de réglage hexagonale M5x8 | ||||
| 96 | 938477 | 1.05 | 1.26 | |
| Ventilateur | ||||
| 97 | 996370 | 14.03 | 16.83 | |
| INDUIT 115 VOLT | ||||
| 98 | 360073U | 213.13 | 255.75 | |
| Pas d'informations disponibles, non commandable | ||||
| 99 | 993185 | |||
| Rondelle | ||||
| 100 | 956764 | 1.04 | 1.24 | |
| Fil interne | ||||
| 101 | 990861 | 1.05 | 1.26 | |
| Ensemble de stator 115v incluant.103 | ||||
| 102 | 340110C | 89.51 | 107.42 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 102 | 340014E | 87.59 | 105.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 102A | 340014F | |||
| Raccord | ||||
| 103 | 945932 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 104 | 996439 | |||
| Rondelle | ||||
| 105 | 944954 | 1.05 | 1.26 | |
| Roulement Cr12v H90sc | ||||
| 106 | 6201VV | 6.45 | 7.74 | |
| Pas d'informations disponibles, non commandable | ||||
| 107 | 996435 | |||
| Pas d'informations disponibles, non commandable | ||||
| 108 | 996436 | |||
| Bague H90sc/se | ||||
| 109 | 996437 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 110 | 949432 | 1.05 | 1.26 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 111 | 949455 | 1.05 | 1.26 | |
| Vis Dh-38 | ||||
| 112 | 992803 | 1.05 | 1.26 | |
| Protection Caoutchouc H90sc/se | ||||
| 113 | 992894 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 993740 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 985230 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 985231 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 985232 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 985233 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 936728 | |||
| Graisse (pot de 500 grammes) | ||||
| 606 | 980927 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 608 | 996440 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 305880 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 308092 | |||
