Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H65SD3'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

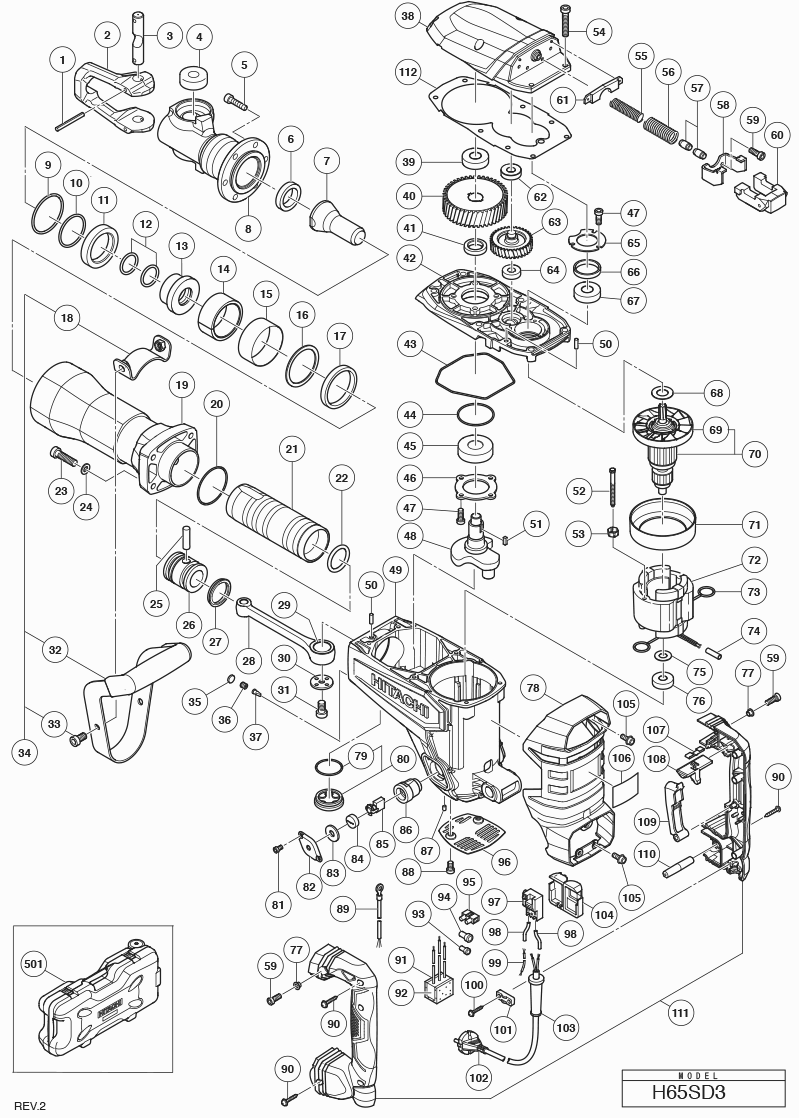

Dessins des Hikoki H65SD3
Liste de pièces de rechange des Hikoki H65SD3
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| *102 | 500487Z | |||
| Entree De Cable Ø 10,7 | ||||
| *103 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| *103 | 958049 | 1.04 | 1.24 | |
| ENSEMBLE INDUIT 110 V | ||||
| *70 | 361024C | 121.82 | 146.18 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *72 | 340928E | 71.50 | 85.80 | |
| INDUCTEUR 110 VOLTS | ||||
| *72 | 340928C | 66.82 | 80.18 | |
| Goupille D6*55 H65sd/h90se | ||||
| 1 | 994416 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 337040 | |||
| Retenue pour H65SD3 (Ancien 337040) | ||||
| 2A | 375988 | 93.50 | 112.20 | |
| Goupille de levier | ||||
| 3 | 337041 | 23.79 | 28.54 | |
| Amortisseur de retenue (a) | ||||
| 4 | 337039 | 2.25 | 2.70 | |
| Vis à tête hexagonale M8*30 depuis 6.1981 | ||||
| 5 | 306437 | 1.35 | 1.62 | |
| Amortisseur H65sd | ||||
| 6 | 996369 | 14.70 | 17.64 | |
| Deuxième Marteau | ||||
| 7 | 339702 | 53.90 | 64.68 | |
| Couvercle avant | ||||
| 8 | 339701 | 178.48 | 214.17 | |
| O Ring | ||||
| 9 | 998428 | 2.40 | 2.88 | |
| O Ring Dh 22vb/20dv | ||||
| 10 | 339684 | 1.04 | 1.24 | |
| Amortisseur | ||||
| 11 | 998433 | 14.70 | 17.64 | |
| Joint Torique | ||||
| 12 | 339681 | 1.04 | 1.24 | |
| Manchon de tige | ||||
| 13 | 339680 | 13.50 | 16.20 | |
| Bouche | ||||
| 14 | 339679 | 8.25 | 9.90 | |
| Couvercle de bouche | ||||
| 15 | 956962 | 2.40 | 2.88 | |
| Anneau d'uréthane (a) | ||||
| 16 | 370894 | 9.00 | 10.80 | |
| Anneau d'uréthane (a) | ||||
| 17 | 370893 | 8.55 | 10.26 | |
| Poignée (avec écrou) | ||||
| 18 | 320374 | 5.85 | 7.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 19 | 339678 | |||
| CARTER DE CYLINDRE (ANCIEN 339678) | ||||
| 19A | 376179 | 105.88 | 127.05 | |
| O Ring (1as-60) Since 9.1979 | ||||
| 20 | 956996 | 3.00 | 3.60 | |
| Frappeur | ||||
| 21 | 339677 | 97.63 | 117.15 | |
| O Ring Dh 22vb/20dv | ||||
| 22 | 998414 | 11.85 | 14.22 | |
| Vis Ø8*40 H 65sb2 Since 7.2005 | ||||
| 23 | 323734 | 1.65 | 1.98 | |
| Rondelle Diam 8 Noir H65sd2 | ||||
| 24 | 323212 | 1.05 | 1.26 | |
| Broche | ||||
| 25 | 944928 | 13.80 | 16.56 | |
| Piston (1) | ||||
| 26 | 339676 | 15.68 | 18.81 | |
| Joint d'huile | ||||
| 27 | 998415 | 7.35 | 8.82 | |
| Bielle | ||||
| 28 | 998434 | 46.75 | 56.10 | |
| Roulement Aiguille | ||||
| 29 | 944921 | 19.39 | 23.26 | |
| Rondelle de bielle | ||||
| 30 | 956955 | 3.30 | 3.96 | |
| Vis M8*16 | ||||
| 31 | 996364 | 1.05 | 1.26 | |
| Poignee | ||||
| 32 | 306166 | 75.90 | 91.08 | |
| Boulon Nylock Hex. à tête M8x16 | ||||
| 33 | 320375 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 34 | 306165 | |||
| Feutre | ||||
| 35 | 324544 | 1.65 | 1.98 | |
| Vis à Tête | ||||
| 36 | 338313 | 4.50 | 5.40 | |
| VALVE | ||||
| 37 | 995396 | 1.80 | 2.16 | |
| Couvercle d'engrenage | ||||
| 38 | 339674 | 25.99 | 31.18 | |
| Roulement à billes 6302vvcmps2s | ||||
| 39 | 6302VV | 9.30 | 11.16 | |
| Engrenage final | ||||
| 40 | 339672 | 17.88 | 21.45 | |
| Entretoise | ||||
| 41 | 944915 | 3.60 | 4.32 | |
| Couvercle intérieur | ||||
| 42 | 339669 | 29.70 | 35.64 | |
| Joint | ||||
| 43 | 323725 | 4.80 | 5.76 | |
| Joint Torique | ||||
| 44 | 331244 | 1.05 | 1.26 | |
| Roulement A Bille | ||||
| 45 | 6205DD | 10.35 | 12.42 | |
| Plaque | ||||
| 46 | 956949 | 1.65 | 1.98 | |
| Vis M5*16 | ||||
| 47 | 990079 | 1.05 | 1.26 | |
| Vilebrequin | ||||
| 48 | 339671 | 34.38 | 41.25 | |
| Vilebrequin | ||||
| 48A | 339671 | 34.38 | 41.25 | |
| Assemblage du logement incl. 86,87 | ||||
| 49 | 339665 | 140.25 | 168.30 | |
| Assemblage du logement incl. 86,87 | ||||
| 49A | 339665 | 140.25 | 168.30 | |
| Goupille Ø5*15,8 | ||||
| 50 | 944918 | 1.05 | 1.26 | |
| Clavette 4*4*12 | ||||
| 51 | 931008 | 1.05 | 1.26 | |
| Vis Ø 5*65 | ||||
| 52 | 960251 | 1.05 | 1.26 | |
| Rondelle | ||||
| 53 | 956764 | 1.04 | 1.24 | |
| Seal Lock Hex. Boulon à Tête Creuse M6x40 | ||||
| 54 | 322494 | 1.80 | 2.16 | |
| Ressort de poignée (b) | ||||
| 55 | 339697 | 1.80 | 2.16 | |
| Ressort de poignée (a) | ||||
| 56 | 339696 | 1.80 | 2.16 | |
| Caoutchouc d'amortissement de poignée | ||||
| 57 | 310124 | 4.20 | 5.04 | |
| Guide de poignée | ||||
| 58 | 339695 | 4.50 | 5.40 | |
| Vis M5*16 | ||||
| 59 | 990079 | 1.05 | 1.26 | |
| Poids de la poignée | ||||
| 60 | 339698 | 51.43 | 61.71 | |
| Butée de poignée | ||||
| 61 | 339694 | 1.04 | 1.24 | |
| Roulement Cr12v H90sc | ||||
| 62 | 6201VV | 6.45 | 7.74 | |
| Engrenage de compteur | ||||
| 63 | 339673 | 42.35 | 50.82 | |
| Roulement A Billes | ||||
| 64 | 6001VV | 6.60 | 7.92 | |
| Plaque | ||||
| 65 | 944911 | 1.05 | 1.26 | |
| Bague de Distance (a) | ||||
| 66 | 339670 | 2.55 | 3.06 | |
| Roulement à billes 6203dducmav2s | ||||
| 67 | 6203DD | 7.65 | 9.18 | |
| Bague Pour Palier | ||||
| 68 | 333222 | 1.05 | 1.26 | |
| Ventilateur | ||||
| 69 | 333196 | 6.75 | 8.10 | |
| ENSEMBLE INDUIT 110 V | ||||
| 70 | 361024C | 121.82 | 146.18 | |
| Guide de ventilateur | ||||
| 71 | 339668 | 1.95 | 2.34 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 72 | 340928E | 71.50 | 85.80 | |
| INDUCTEUR 110 VOLTS | ||||
| 72 | 340928C | 66.82 | 80.18 | |
| Raccord | ||||
| 73 | 945932 | 1.05 | 1.26 | |
| Tube de vinyle L55 | ||||
| 74 | 322530 | 1.65 | 1.98 | |
| Rondelle | ||||
| 75 | 944954 | 1.05 | 1.26 | |
| Roulement à billes 6201dducmav2s | ||||
| 76 | 6201DD | 6.30 | 7.56 | |
| Entretoise | ||||
| 77 | 991711 | 1.05 | 1.26 | |
| Couvercle arrière | ||||
| 78 | 339692 | 6.75 | 8.10 | |
| O'ring | ||||
| 79 | 980717 | 1.35 | 1.62 | |
| Bouchon Graisse H65sd/sb2/h90se Includ.13 | ||||
| 80 | 990945 | 3.90 | 4.68 | |
| Vis Nt 45a | ||||
| 81 | 877838 | 1.05 | 1.26 | |
| Protection Poussiere | ||||
| 82 | 323727 | 1.65 | 1.98 | |
| Amortisseur | ||||
| 83 | 944960 | 1.05 | 1.26 | |
| Bouchon De Charbon | ||||
| 84 | 940540 | 1.04 | 1.24 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| 85 | 999086 | 15.26 | 18.32 | |
| S/e Porte Balais | ||||
| 86 | 956984 | 9.60 | 11.52 | |
| Vis de réglage hexagonale M5x8 | ||||
| 87 | 938477 | 1.05 | 1.26 | |
| Boulon à tête sphérique M5x12 auto-verrouillable | ||||
| 88 | 991690 | 1.05 | 1.26 | |
| Fil interne | ||||
| 89 | 994190 | 1.05 | 1.26 | |
| Vis Ø 4*25 noir | ||||
| 90 | 307028 | 1.05 | 1.26 | |
| Caoutchouc | ||||
| 91 | 930153 | 1.04 | 1.24 | |
| Suppressor de bruit W/bande de suppressor de bruit | ||||
| 92 | 370895 | 2.10 | 2.52 | |
| Connecteur 50091 | ||||
| 93 | 959140 | 3.30 | 3.96 | |
| Connecteur 50092 | ||||
| 94 | 959141 | 3.75 | 4.50 | |
| Connecteur Till 10.1999 For Aus | ||||
| 95 | 938307 | 2.13 | 2.55 | |
| Couvercle de Queue | ||||
| 96 | 339675 | 2.70 | 3.24 | |
| Commutateur | ||||
| 97 | 337051 | 14.40 | 17.28 | |
| Tube | ||||
| 98 | 996438 | 1.05 | 1.26 | |
| Câblage Blanc | ||||
| 99 | 337054 | 1.04 | 1.24 | |
| Fil noir | ||||
| 99 | 337055 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 984750 | |||
| Serre Cable | ||||
| 101 | 960266 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 102 | 500446Z | |||
| Entree De Cable Ø 10,7 | ||||
| 103 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 103 | 958049 | 1.04 | 1.24 | |
| Support | ||||
| 104 | 337052 | 3.45 | 4.14 | |
| Boulon Nylock (avec bride) M5 | ||||
| 105 | 339693 | 1.04 | 1.24 | |
| Ressort à lames (a) | ||||
| 107 | 339691 | 1.04 | 1.24 | |
| Bouton poussoir | ||||
| 108 | 339690 | 1.04 | 1.24 | |
| Switch Lever (1) | ||||
| 109 | 337058 | 1.35 | 1.62 | |
| Arbre de poignée | ||||
| 110 | 338175 | 1.04 | 1.24 | |
| Ensemble de poignée (a)+(b) | ||||
| 111 | 339699 | 11.85 | 14.22 | |
| Emballage d'étanchéité | ||||
| 112 | 370913 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 339664 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 985231 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 985232 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 985233 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 996372 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 996373 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 996374 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 336375 | |||
| Ensemble de l'arbre de roue | ||||
| 608 | 337337 | 14.70 | 17.64 | |
| Ensemble de loquets (2 pcs.) | ||||
| 609 | 337338 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 610 | 402616 | |||
| Graisse (pot de 500 grammes) | ||||
| 611 | 980927 | 73.01 | 87.62 | |
| Graisse (tube 30 Grammes) | ||||
| 612 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 613 | 308471 | 12.75 | 15.30 | |
