Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H65SB2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

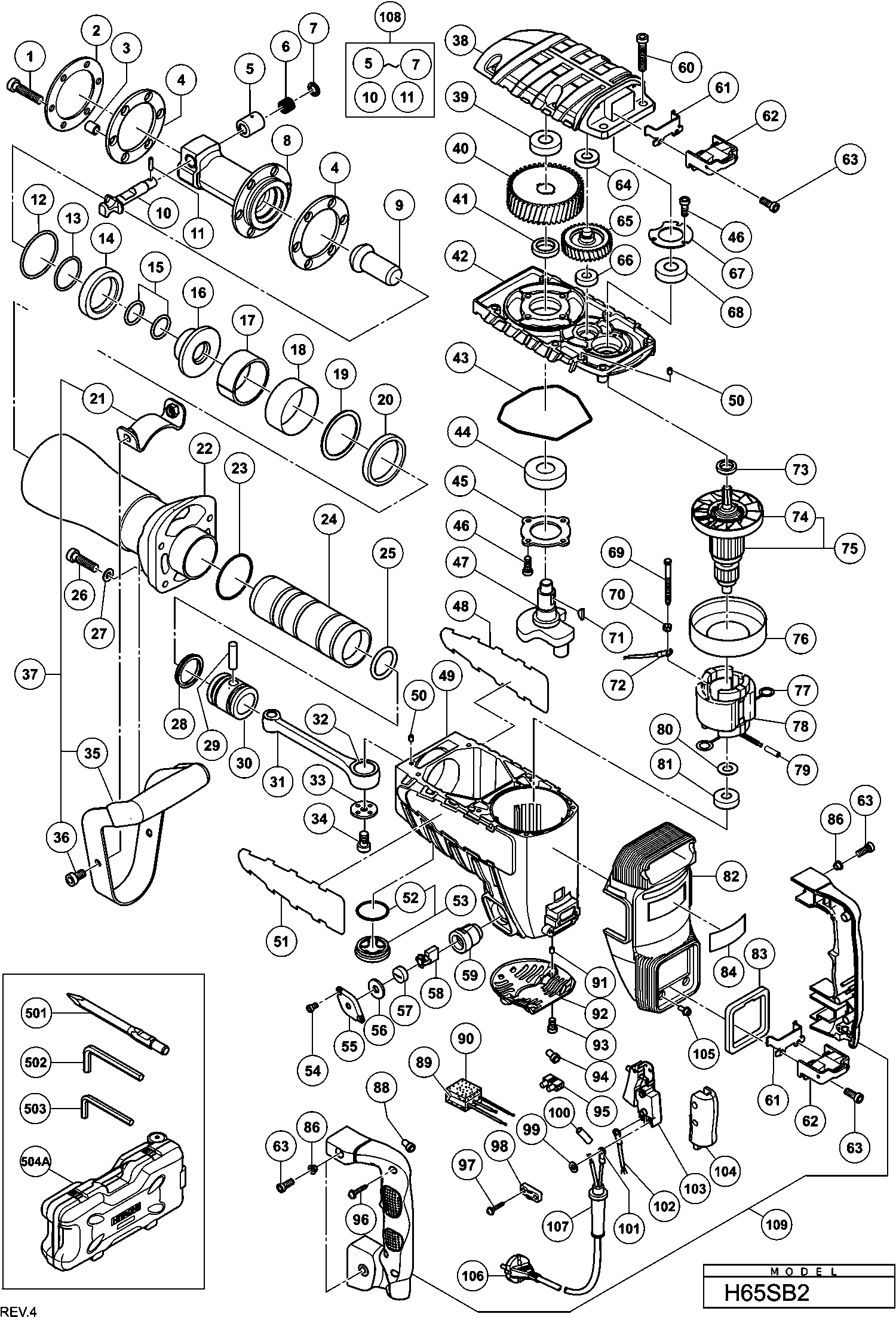

Dessins des Hikoki H65SB2
Liste de pièces de rechange des Hikoki H65SB2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis Ø8*40 H 65sb2 Since 7.2005 | ||||
| 1 | 323734 | 1.65 | 1.98 | |
| Plaque D'Amortisseur Depuis 7.2005 | ||||
| 2 | 323736 | 17.88 | 21.45 | |
| Bague | ||||
| 3 | 323737 | 4.80 | 5.76 | |
| Amortisseur Avant Depuis 7.2005 | ||||
| 4 | 323735 | 9.60 | 11.52 | |
| Logement De Ressort Since 11.1987 (since 10.1987 | ||||
| 5 | 998424 | 13.05 | 15.66 | |
| Ressort | ||||
| 6 | 956975 | 1.65 | 1.98 | |
| Capuchon De Fermeture | ||||
| 7 | 998425 | 4.50 | 5.40 | |
| Nez H 65sb2 Since 7.2005 | ||||
| 8 | 323733 | 335.36 | 402.44 | |
| Second Frappeur | ||||
| 9 | 323732 | 64.21 | 77.06 | |
| Verrouillage H 65sb2 Since 7.2005 | ||||
| 10 | 323748 | 43.86 | 52.64 | |
| Aiguille Nzl) | ||||
| 11 | 998426 | 1.05 | 1.26 | |
| O Ring | ||||
| 12 | 998428 | 2.40 | 2.88 | |
| O Ring | ||||
| 13 | 998427 | 1.65 | 1.98 | |
| Amortisseur | ||||
| 14 | 998433 | 14.70 | 17.64 | |
| Joint torique (I.D.26.5) | ||||
| 15 | 323731 | 1.65 | 1.98 | |
| ASBUS | ||||
| 16 | 323730 | 35.06 | 42.08 | |
| Bouche | ||||
| 17 | 956963 | 32.18 | 38.61 | |
| Couvercle de bouche | ||||
| 18 | 956962 | 2.40 | 2.88 | |
| Anneau de fermeture lunaire | ||||
| 19 | 323729 | 6.75 | 8.10 | |
| Rondelle Amortisseur | ||||
| 20 | 956960 | 9.30 | 11.16 | |
| Poignée (avec écrou) | ||||
| 21 | 320374 | 5.85 | 7.02 | |
| Fut H65sb2/h65sd2 | ||||
| 22 | 323728 | 212.85 | 255.42 | |
| O Ring (1as-60) Since 9.1979 | ||||
| 23 | 956996 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 24 | 323724 | |||
| O Ring Dh 22vb/20dv | ||||
| 25 | 998414 | 11.85 | 14.22 | |
| Boulon Nylock tête hexagonale M8*35 depuis 9.1979 | ||||
| 26 | 306163 | 1.35 | 1.62 | |
| Rondelle M.8 (x10) Paquet de 10 | ||||
| 27 | 949433 | 1.05 | 1.26 | |
| Joint d'huile | ||||
| 28 | 998415 | 7.35 | 8.82 | |
| Broche | ||||
| 29 | 944928 | 13.80 | 16.56 | |
| Piston | ||||
| 30 | 998413 | 67.10 | 80.52 | |
| Bielle | ||||
| 31 | 998434 | 46.75 | 56.10 | |
| Roulement Aiguille | ||||
| 32 | 944921 | 19.39 | 23.26 | |
| Rondelle de bielle | ||||
| 33 | 956955 | 3.30 | 3.96 | |
| Vis M8*16 | ||||
| 34 | 996364 | 1.05 | 1.26 | |
| Poignee | ||||
| 35 | 306166 | 75.90 | 91.08 | |
| Boulon Nylock Hex. à tête M8x16 | ||||
| 36 | 320375 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 37 | 306165 | |||
| Carter | ||||
| 38 | 323723 | 61.33 | 73.59 | |
| Roulement à billes 6302vvcmps2s | ||||
| 39 | 6302VV | 9.30 | 11.16 | |
| Roue Dentee H65sb/sd H70sa | ||||
| 40 | 944916 | 49.64 | 59.56 | |
| Entretoise | ||||
| 41 | 944915 | 3.60 | 4.32 | |
| Palier | ||||
| 42 | 323722 | 55.41 | 66.50 | |
| Joint | ||||
| 43 | 323725 | 4.80 | 5.76 | |
| Roulement A Bille | ||||
| 44 | 6205DD | 10.35 | 12.42 | |
| Plaque | ||||
| 45 | 956949 | 1.65 | 1.98 | |
| Vis M5*16 | ||||
| 46 | 990079 | 1.05 | 1.26 | |
| Excentrique H65sb/sd/sd2 | ||||
| 47 | 998430 | 73.01 | 87.62 | |
| Carter | ||||
| 49 | 323721 | 177.93 | 213.51 | |
| Goupille Ø5*15,8 | ||||
| 50 | 944918 | 1.05 | 1.26 | |
| O'ring | ||||
| 52 | 980717 | 1.35 | 1.62 | |
| Bouchon Graisse H65sd/sb2/h90se Includ.13 | ||||
| 53 | 990945 | 3.90 | 4.68 | |
| Vis Nt 45a | ||||
| 54 | 877838 | 1.05 | 1.26 | |
| Protection Poussiere | ||||
| 55 | 323727 | 1.65 | 1.98 | |
| Amortisseur | ||||
| 56 | 944960 | 1.05 | 1.26 | |
| Bouchon De Charbon | ||||
| 57 | 940540 | 1.04 | 1.24 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| 58 | 999086 | 15.26 | 18.32 | |
| S/e Porte Balais | ||||
| 59 | 956984 | 9.60 | 11.52 | |
| Vis M6*45 | ||||
| 60 | 986940 | 1.05 | 1.26 | |
| Plaque | ||||
| 61 | 980750 | 17.05 | 20.46 | |
| Amortisseur Poignee | ||||
| 62 | 980727 | 14.10 | 16.92 | |
| Vis M5*16 | ||||
| 63 | 990079 | 1.05 | 1.26 | |
| Roulement Cr12v H90sc | ||||
| 64 | 6201VV | 6.45 | 7.74 | |
| Pignon | ||||
| 65 | 956948 | 28.88 | 34.65 | |
| Roulement A Billes | ||||
| 66 | 6001VV | 6.60 | 7.92 | |
| Plaque | ||||
| 67 | 944911 | 1.05 | 1.26 | |
| Roulement à billes 6203dducmav2s | ||||
| 68 | 6203DD | 7.65 | 9.18 | |
| Vis Ø 5*65 | ||||
| 69 | 960251 | 1.05 | 1.26 | |
| Rondelle | ||||
| 70 | 956764 | 1.04 | 1.24 | |
| Clavette 4*16 Since 10.1981 | ||||
| 71 | 956850 | 1.05 | 1.26 | |
| Fil interne | ||||
| 72 | 994190 | 1.05 | 1.26 | |
| Entretoise | ||||
| 73 | 944907 | 2.40 | 2.88 | |
| Ventilateur | ||||
| 74 | 996370 | 14.03 | 16.83 | |
| Induit 240v | ||||
| 75 | 360286F | 233.34 | 280.00 | |
| ANKER 110-115 VOLT | ||||
| 75 | 360286C | 198.00 | 237.60 | |
| Induit 230v | ||||
| 75 | 360286E | 196.90 | 236.28 | |
| Deflecteur D'air | ||||
| 76 | 306098 | 5.85 | 7.02 | |
| Raccord | ||||
| 77 | 945932 | 1.05 | 1.26 | |
| Inducteur H65sb/sb2/sd/sd2 Includ.74 For Pan,bra, | ||||
| 78 | 340259E | 75.90 | 91.08 | |
| VELD 110-115 VOLT | ||||
| 78 | 340259C | 70.84 | 85.01 | |
| Tube de vinyle L55 | ||||
| 79 | 322530 | 1.65 | 1.98 | |
| Rondelle | ||||
| 80 | 944954 | 1.05 | 1.26 | |
| Roulement à billes 6201dducmav2s | ||||
| 81 | 6201DD | 6.30 | 7.56 | |
| Protection Carcasse H65sd2 | ||||
| 82 | 323740 | 28.33 | 33.99 | |
| JOINT DE POIGNÉE | ||||
| 83 | 323741 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 85 | 323743 | |||
| Entretoise | ||||
| 86 | 991711 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 87 | 323744 | |||
| Connecteur 50092 | ||||
| 88 | 959141 | 3.75 | 4.50 | |
| Condensateur antiparasite | ||||
| 89 | 317491 | 7.35 | 8.82 | |
| Condensateur | ||||
| 89 | 994273 | 4.29 | 5.14 | |
| Caoutchouc | ||||
| 90 | 930153 | 1.04 | 1.24 | |
| Vis de réglage hexagonale M5x8 | ||||
| 91 | 938477 | 1.05 | 1.26 | |
| Protection Inferieur H 65sb2 | ||||
| 92 | 323726 | 4.80 | 5.76 | |
| Boulon à tête sphérique M5x12 auto-verrouillable | ||||
| 93 | 991690 | 1.05 | 1.26 | |
| Connecteur 50091 | ||||
| 94 | 959140 | 3.30 | 3.96 | |
| Connecteur Till 10.1999 For Aus | ||||
| 95 | 938307 | 2.13 | 2.55 | |
| Vis Ø 4*25 noir | ||||
| 96 | 307028 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 97 | 984750 | |||
| Serre Cable | ||||
| 98 | 960266 | 1.04 | 1.24 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 99 | 949423 | 1.05 | 1.26 | |
| Tube | ||||
| 100 | 996438 | 1.05 | 1.26 | |
| Terminal M4 | ||||
| 101 | 930804 | 3.00 | 3.60 | |
| Borne | ||||
| 101 | 980063 | 1.04 | 1.24 | |
| Fil interne | ||||
| 102 | 981974 | 1.65 | 1.98 | |
| Interrupteur (b) (Type Vis 1p) Avec Verrou | ||||
| 103 | 306143 | 17.05 | 20.46 | |
| EQUERRE | ||||
| 104 | 323742 | 6.75 | 8.10 | |
| Vis Ø5*12 | ||||
| 105 | 322142 | 1.65 | 1.98 | |
| Câble 3m 2 X 1,5 H07rn-f W/fiche 16a Cee Form 2p+e | ||||
| 106 | 500466Z | 38.50 | 46.20 | |
| Cordon 230 Volt Gbr | ||||
| 106 | 500450Z | 31.63 | 37.95 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 106 | 500247Z | 6.18 | 7.42 | |
| Entree De Cable Ø 10,7 | ||||
| 107 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 107 | 958049 | 1.04 | 1.24 | |
| Verrouillage Complet H 65sb2 Includ.2a-6 Since 7. | ||||
| 108 | 323747 | 64.21 | 77.06 | |
| Ensemble de poignées (a).(b) | ||||
| 109 | 339262 | 17.46 | 20.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 944961 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 943277 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504A | 333356 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 944962 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 944964 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 944966 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 944965 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 957154 | |||
| Graisse (tube 30 Grammes) | ||||
| 606 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 607 | 308471 | 12.75 | 15.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 608 | 930035 | |||
| Graisse (pot de 500 grammes) | ||||
| 609 | 980927 | 73.01 | 87.62 | |
| Kit de Service H65sb2 Inclu. 1,12,13,15,20,23,25 | ||||
| 610 | 323745 | 93.36 | 112.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 611 | 336375 | |||
| Ensemble de l'arbre de roue | ||||
| 612 | 337337 | 14.70 | 17.64 | |
| Ensemble de loquets (2 pcs.) | ||||
| 613 | 337338 | 3.45 | 4.14 | |
