Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H60MRV'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

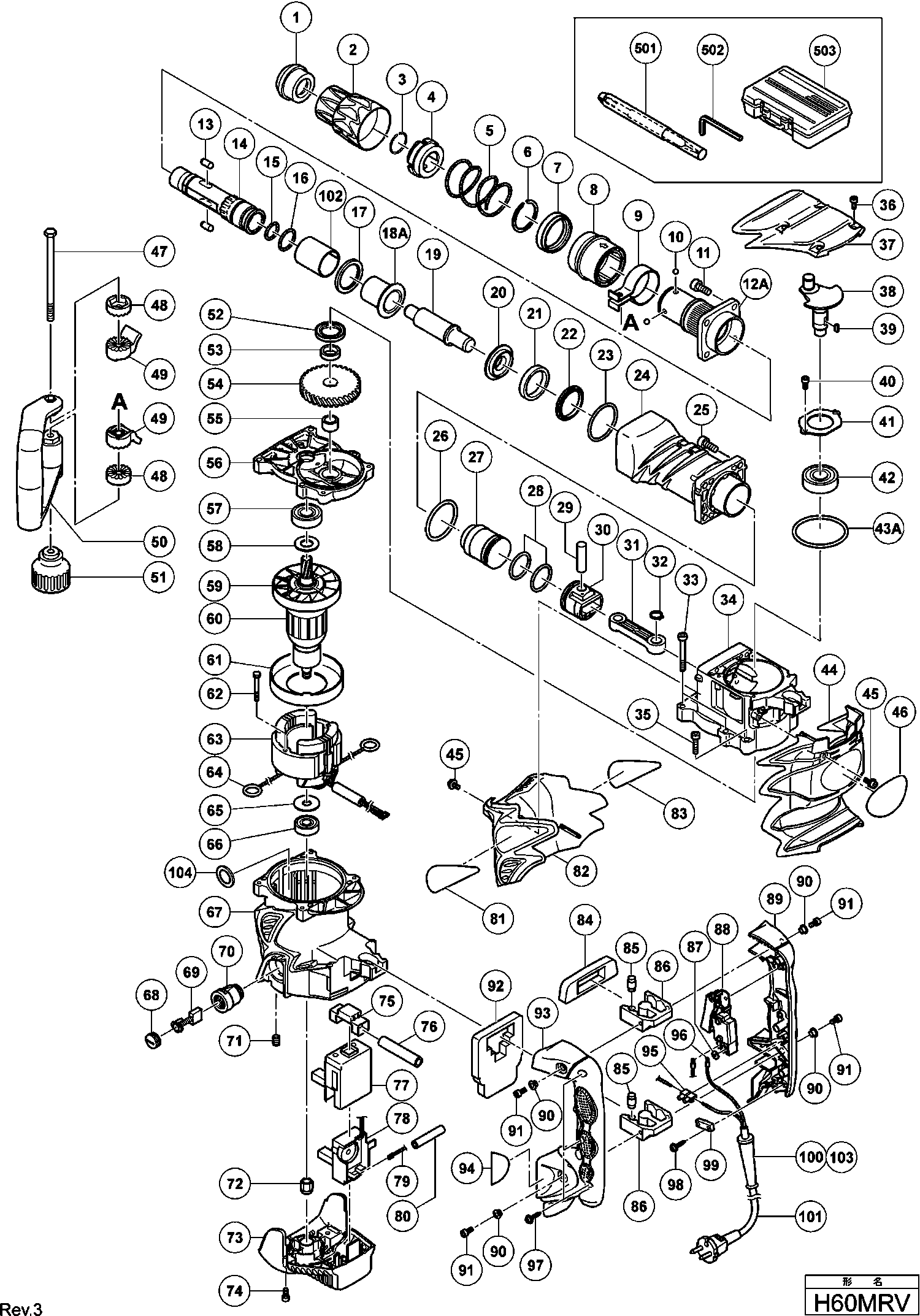

Dessins des Hikoki H60MRV
Liste de pièces de rechange des Hikoki H60MRV
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle Avant H 45/h 60ma/mr | ||||
| 1 | 315529 | 3.30 | 3.96 | |
| Verrouillage H 60mr | ||||
| 2 | 324025 | 8.40 | 10.08 | |
| Bague | ||||
| 3 | 320803 | 1.65 | 1.98 | |
| Porte Aiguille | ||||
| 4 | 320804 | 27.78 | 33.33 | |
| Ressort | ||||
| 5 | 324027 | 6.45 | 7.74 | |
| Bague H 60ma | ||||
| 6 | 317088 | 3.30 | 3.96 | |
| Logement | ||||
| 7 | 320810 | 12.15 | 14.58 | |
| Poignée (b) H 60mr | ||||
| 8 | 324028 | 6.45 | 7.74 | |
| Bande de Serrage | ||||
| 9 | 320635 | 6.75 | 8.10 | |
| Bille d'acier D6.35 (10 pièces) | ||||
| 10 | 959150 | 1.35 | 1.62 | |
| Vis M.8*25 | ||||
| 11 | 985479 | 2.55 | 3.06 | |
| Nez H 60mr | ||||
| 12A | 324029 | 169.13 | 202.95 | |
| Rouleau à aiguilles D8x20 | ||||
| 13 | 313421 | 5.25 | 6.30 | |
| Porte Outil H 60mr | ||||
| 14 | 324026 | 134.20 | 161.04 | |
| Joint torique (S-26) | ||||
| 15 | 872470 | 1.65 | 1.98 | |
| O-ring Dh 25v/vtp 18 | ||||
| 16 | 872767 | 1.65 | 1.98 | |
| Amortisseur H45/60ma/ka | ||||
| 17 | 317094 | 6.45 | 7.74 | |
| Support Frappeur H 60mr | ||||
| 18A | 324030 | 49.64 | 59.56 | |
| Second Frappeur | ||||
| 19 | 324031 | 49.64 | 59.56 | |
| Support Frappeur H60ma/ka | ||||
| 20 | 317091 | 20.49 | 24.58 | |
| Amortisseur | ||||
| 21 | 324032 | 4.80 | 5.76 | |
| Rondelle | ||||
| 22 | 317095 | 13.50 | 16.20 | |
| O-RING (S-56) | ||||
| 23 | 317119 | 1.65 | 1.98 | |
| Fourreau Cylindre H 60mr | ||||
| 24 | 324034 | 183.70 | 220.44 | |
| Vis Ø8*30 | ||||
| 25 | 995400 | 1.05 | 1.26 | |
| O Ring (1as-60) Since 9.1979 | ||||
| 26 | 956996 | 3.00 | 3.60 | |
| Frappeur H 60mr | ||||
| 27 | 324033 | 37.95 | 45.54 | |
| O Ring (fpm810) | ||||
| 28 | 985454 | 7.95 | 9.54 | |
| Goupille | ||||
| 29 | 301509 | 5.25 | 6.30 | |
| Piston | ||||
| 30 | 317084 | 14.10 | 16.92 | |
| Bielle | ||||
| 31 | 317082 | 9.30 | 11.16 | |
| Circlips Ø14 (x10)paquet de 10 | ||||
| 32 | 939543 | 2.55 | 3.06 | |
| Vis M.6*55 | ||||
| 33 | 301567 | 2.55 | 3.06 | |
| Carter H 60mr | ||||
| 34 | 324035 | 67.10 | 80.52 | |
| Vis à six pans creux M6x35 avec joint d'étanchéité | ||||
| 35 | 324056 | 1.65 | 1.98 | |
| Vis M5*16 | ||||
| 36 | 990079 | 1.05 | 1.26 | |
| Couvercle H 60mr | ||||
| 37 | 324037 | 14.30 | 17.16 | |
| Excentrique H60ma/ka/mr | ||||
| 38 | 317078 | 58.44 | 70.12 | |
| Clavette 3*3*10 | ||||
| 39 | 940533 | 1.20 | 1.44 | |
| Vis M.5*14 | ||||
| 40 | 984509 | 1.05 | 1.26 | |
| Chapeau D.roulement (1) | ||||
| 41 | 985443 | 4.50 | 5.40 | |
| Roulement à billes 6204dducmps2s | ||||
| 42 | 6204DD | 9.00 | 10.80 | |
| O-ring (d.i. 74,5) | ||||
| 43A | 326257 | 3.30 | 3.96 | |
| Couvercle arrière | ||||
| 44 | 324038 | 22.83 | 27.39 | |
| Vis Allen Hd M5x12 | ||||
| 45 | 998471 | 1.05 | 1.26 | |
| Vis M.8 | ||||
| 47 | 317107 | 3.30 | 3.96 | |
| Entretoise Crantee | ||||
| 48 | 317106 | 3.30 | 3.96 | |
| Entretoise Crantee | ||||
| 49 | 317105 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 50 | 317103 | |||
| Bouton De Serrage H60ma/ka | ||||
| 51 | 317108 | 9.90 | 11.88 | |
| Joint | ||||
| 52 | 995403 | 2.40 | 2.88 | |
| Entretoise H60ma/ka | ||||
| 53 | 995402 | 10.20 | 12.24 | |
| Engrenage | ||||
| 54 | 317080 | 43.86 | 52.64 | |
| Roulements Aiguille | ||||
| 55 | 985442 | 7.65 | 9.18 | |
| Carter | ||||
| 56 | 324048 | 58.44 | 70.12 | |
| Roulement à billes 6203dducmav2s | ||||
| 57 | 6203DD | 7.65 | 9.18 | |
| Rondelle | ||||
| 58 | 992841 | 1.05 | 1.26 | |
| Ventilateur | ||||
| 59 | 996370 | 14.03 | 16.83 | |
| Induit | ||||
| 60 | 360691E | 242.00 | 290.40 | |
| Baffle | ||||
| 61 | 305610 | 12.75 | 15.30 | |
| Vis Ø 5*50 | ||||
| 62 | 953121 | 1.04 | 1.24 | |
| Stator Ass'y (b) 230v Includ.64 | ||||
| 63 | 340610E | 116.74 | 140.08 | |
| Raccord | ||||
| 64 | 945932 | 1.05 | 1.26 | |
| Rondelle | ||||
| 65 | 944954 | 1.05 | 1.26 | |
| Roulement à billes 6201dducmav2s | ||||
| 66 | 6201DD | 6.30 | 7.56 | |
| Carter | ||||
| 67 | 324040 | 151.66 | 182.00 | |
| Bouchon De Charbon | ||||
| 68 | 940540 | 1.04 | 1.24 | |
| Charbons Autorupteurs For Sin,mal | ||||
| 69 | 999074 | 14.40 | 17.28 | |
| S/e Porte Balais | ||||
| 70 | 956984 | 9.60 | 11.52 | |
| Vis de réglage hexagonale M5x8 | ||||
| 71 | 938477 | 1.05 | 1.26 | |
| Aimant (1) | ||||
| 72 | 317087 | 19.53 | 23.43 | |
| Couvercle Arriere | ||||
| 73 | 324041 | 15.26 | 18.32 | |
| Vis M.5*22 | ||||
| 74 | 317245 | 1.65 | 1.98 | |
| Douille | ||||
| 75 | 324045 | 3.30 | 3.96 | |
| Tube de vinyle L55 | ||||
| 76 | 322530 | 1.65 | 1.98 | |
| Boîtier (b) | ||||
| 77 | 317100 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 78 | 324052 | |||
| Couvercle du carter de vilebrequin | ||||
| 82 | 324036 | 22.83 | 27.39 | |
| Joint Mousse | ||||
| 84 | 324046 | 4.80 | 5.76 | |
| Caoutchouc d'amortissement de poignée | ||||
| 85 | 310124 | 4.20 | 5.04 | |
| Support | ||||
| 86 | 310123 | 11.85 | 14.22 | |
| Interrupteur (b) (Type Vis 1p) Avec Verrou | ||||
| 88 | 306143 | 17.05 | 20.46 | |
| Poignee Droite | ||||
| 89 | 324042 | 25.16 | 30.20 | |
| Entretoise | ||||
| 90 | 991711 | 1.05 | 1.26 | |
| Boulon à tête sphérique M5x12 auto-verrouillable | ||||
| 91 | 991690 | 1.05 | 1.26 | |
| Joint Mousse H 41sa | ||||
| 92 | 324047 | 11.85 | 14.22 | |
| Poignee Gauche | ||||
| 93 | 324043 | 24.34 | 29.20 | |
| Connecteur Till 10.1999 For Aus | ||||
| 95 | 938307 | 2.13 | 2.55 | |
| Borne | ||||
| 96 | 980063 | 1.04 | 1.24 | |
| Vis Ø 4*25 noir | ||||
| 97 | 307028 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 98 | 984750 | |||
| Serre Cable | ||||
| 99 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 953327 | |||
| Plus disponible, pas de remplacement | ||||
| 101 | 500391Z | |||
| Amortisseur | ||||
| 102 | 324130 | 6.45 | 7.74 | |
| Entree De Cable Ø 10,1 | ||||
| 103 | 938051 | 1.04 | 1.24 | |
| Plaque H-90sa | ||||
| 104 | 956683 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 313471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 324049 | |||
| Graisse (tube 30 Grammes) | ||||
| 601 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 602 | 308471 | 12.75 | 15.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 604 | 313471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 313473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 313475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 313476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 313477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 313478 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 313479 | |||
