Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H55SC'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

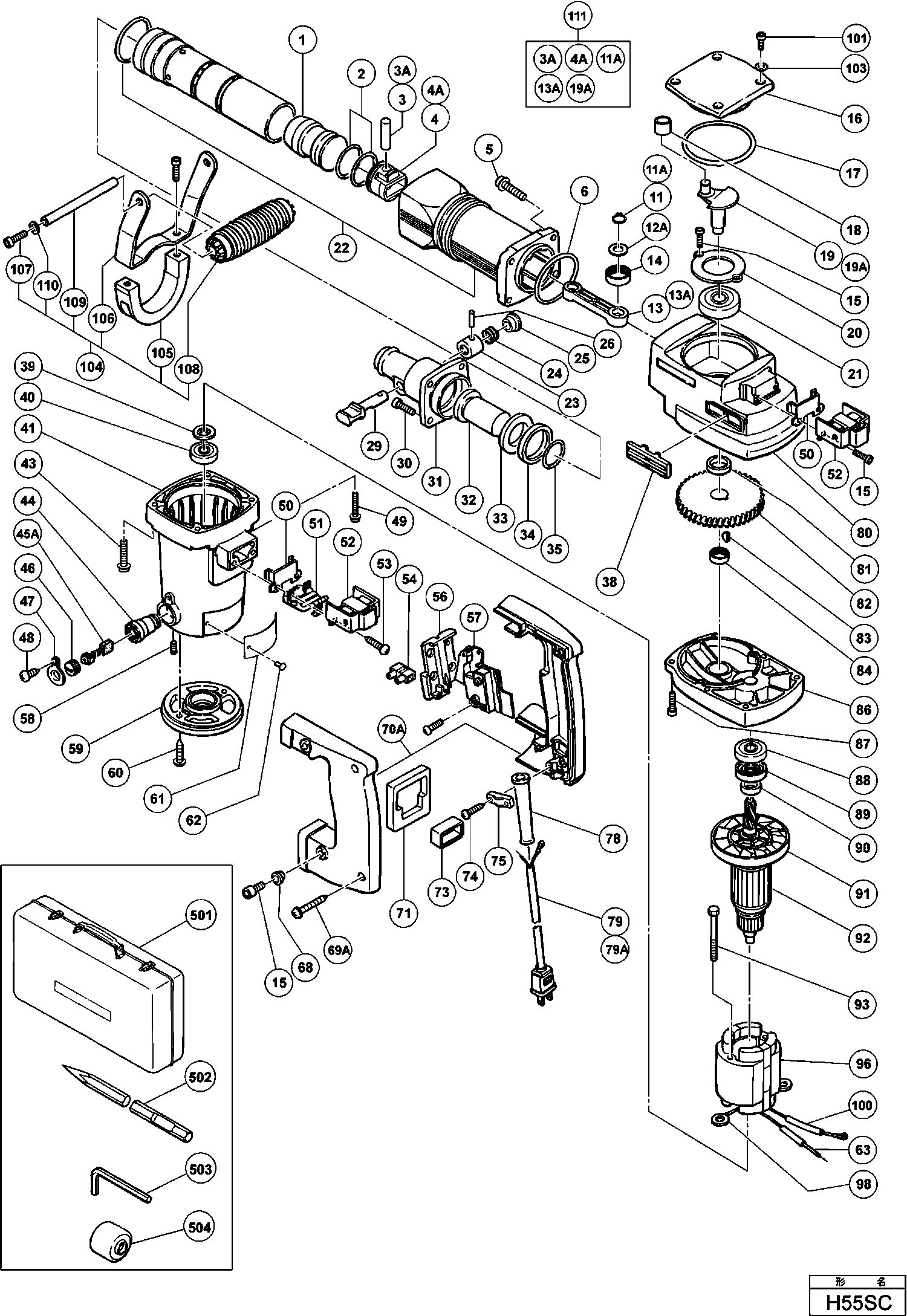

Dessins des Hikoki H55SC
Liste de pièces de rechange des Hikoki H55SC
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Frappeur H-55sa | ||||
| 1 | 985455 | 29.29 | 35.14 | |
| O Ring (fpm810) | ||||
| 2 | 985454 | 7.95 | 9.54 | |
| Broche | ||||
| 3 | 985451 | 3.60 | 4.32 | |
| Goupille | ||||
| 3A | 301509 | 5.25 | 6.30 | |
| Piston | ||||
| 4 | 985452 | 23.38 | 28.05 | |
| Piston | ||||
| 4A | 317084 | 14.10 | 16.92 | |
| Vis M.8*35 | ||||
| 5 | 990083 | 1.05 | 1.26 | |
| O Ring (1as-60) Since 9.1979 | ||||
| 6 | 956996 | 3.00 | 3.60 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 11 | 939542 | 1.50 | 1.80 | |
| Circlips Ø14 (x10)paquet de 10 | ||||
| 11A | 939543 | 2.55 | 3.06 | |
| Rondelle | ||||
| 12A | 985453 | 1.65 | 1.98 | |
| Bielle | ||||
| 13 | 985450 | 61.33 | 73.59 | |
| Bielle | ||||
| 13A | 317082 | 9.30 | 11.16 | |
| Roulement Aiguille Till 3.2002 | ||||
| 14 | 985470 | 23.65 | 28.38 | |
| Vis M.5*14 | ||||
| 15 | 984509 | 1.05 | 1.26 | |
| Couvercle H 55sa New | ||||
| 16 | 986957 | 35.06 | 42.08 | |
| Joint | ||||
| 17 | 877316 | 2.55 | 3.06 | |
| Roulement H-55sa Till 3.2002 | ||||
| 18 | 985467 | 11.85 | 14.22 | |
| Axe Exentrique H 55sa Till 3.2002 | ||||
| 19 | 985444 | 58.44 | 70.12 | |
| Axe Exentrique Plastique Since 4.2002 | ||||
| 19A | 319502 | 64.21 | 77.06 | |
| Chapeau D.roulement (1) | ||||
| 20 | 985443 | 4.50 | 5.40 | |
| Roulement à billes 6204dducmps2s | ||||
| 21 | 6204DD | 9.00 | 10.80 | |
| Carcasse Cylindre H-55sa | ||||
| 22 | 986941 | 349.94 | 419.92 | |
| Logement De Ressort Dh38yd/h60ka | ||||
| 23 | 993241 | 18.70 | 22.44 | |
| Ressort | ||||
| 24 | 302096 | 3.00 | 3.60 | |
| Butee Dh50sb/h60ka | ||||
| 25 | 993243 | 7.95 | 9.54 | |
| Goupille Ø4*20 Till 10.1987 (till 9.1987 For Aus, | ||||
| 26 | 943364 | 1.05 | 1.26 | |
| Levier d'arrêt | ||||
| 29 | 302095 | 40.84 | 49.00 | |
| Vis M.8*25 | ||||
| 30 | 985479 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 302120 | |||
| Pas d'informations disponibles, non commandable | ||||
| 32 | 302094 | |||
| Rondelle Amortisseurt H-55sa | ||||
| 33 | 986943 | 14.71 | 17.66 | |
| Amortisseur | ||||
| 34 | 986942 | 5.85 | 7.02 | |
| O-ring H-55sa | ||||
| 35 | 986946 | 11.85 | 14.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 38 | 991713 | |||
| Rondelle H-55sa | ||||
| 39 | 985436 | 1.05 | 1.26 | |
| Roulement à billes 6200 Vv | ||||
| 40 | 6200VV | 6.15 | 7.38 | |
| Carcasse | ||||
| 41 | 985435 | 107.94 | 129.52 | |
| Boulon Hd M6x60 | ||||
| 43 | 994085 | 1.65 | 1.98 | |
| S/e Porte Balais | ||||
| 44 | 983362 | 6.45 | 7.74 | |
| Jeu De Charbons H55sa | ||||
| 45A | 999071 | 14.40 | 17.28 | |
| Bouchon Charbon | ||||
| 46 | 961781 | 2.55 | 3.06 | |
| Protect.bouchon Phu-45 | ||||
| 47 | 981959 | 2.40 | 2.88 | |
| Vis autotaraudeuse D4x10 (noir) | ||||
| 48 | 302090 | 1.05 | 1.26 | |
| Boulon Hd M6x40 | ||||
| 49 | 994084 | 1.05 | 1.26 | |
| Plaque | ||||
| 50 | 980750 | 17.05 | 20.46 | |
| Passe Fil H55sa/65sb/sd | ||||
| 51 | 985469 | 8.70 | 10.44 | |
| Amortisseur Poignee | ||||
| 52 | 980727 | 14.10 | 16.92 | |
| Vis H 55sa | ||||
| 53 | 985605 | 1.04 | 1.24 | |
| Connecteur Till 10.1999 For Aus | ||||
| 54 | 938307 | 2.13 | 2.55 | |
| Pas d'informations disponibles, non commandable | ||||
| 56 | 990082 | |||
| Interrupteur Dh38ya/h90se/h70sa For Usa | ||||
| 57 | 992891 | 22.83 | 27.39 | |
| Vis de réglage hexagonale M5x8 | ||||
| 58 | 938477 | 1.05 | 1.26 | |
| Couvercle H-55sa | ||||
| 59 | 985437 | 24.61 | 29.54 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 60 | 302089 | 1.05 | 1.26 | |
| Rivet D2,5x4,8 (10 pièces) | ||||
| 62 | 949510 | 1.04 | 1.24 | |
| Entretoise | ||||
| 68 | 991711 | 1.05 | 1.26 | |
| Vis à tôle D4x30 (noir) | ||||
| 69A | 305490 | 1.04 | 1.24 | |
| Poignée pour DH50SA et DH50SB (ancien 993238) | ||||
| 70A | 993254 | 43.86 | 52.64 | |
| Joint | ||||
| 71 | 980751 | 1.35 | 1.62 | |
| Support de câble | ||||
| 73 | 985474 | 2.40 | 2.88 | |
| Vis Ø4*20 | ||||
| 74 | 982095 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 75 | 960266 | 1.04 | 1.24 | |
| Entree De Cable Ø 10,7 | ||||
| 78 | 940778 | 2.10 | 2.52 | |
| Carcasse H-55sa Includ.38 | ||||
| 80 | 986968 | 172.15 | 206.58 | |
| Bague | ||||
| 81 | 985445 | 2.55 | 3.06 | |
| Engrenage | ||||
| 82 | 985446 | 49.64 | 59.56 | |
| Goupille 3X13 | ||||
| 83 | 932815 | 1.35 | 1.62 | |
| Roulements Aiguille | ||||
| 84 | 985442 | 7.65 | 9.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 86 | 985440 | |||
| Vis Dh-38 | ||||
| 87 | 992803 | 1.05 | 1.26 | |
| Roulement A Bille | ||||
| 88 | 6202DD | 6.75 | 8.10 | |
| Joint H-55sa | ||||
| 89 | 985439 | 10.95 | 13.14 | |
| Rondelle H-55sa | ||||
| 90 | 985438 | 20.76 | 24.92 | |
| Ventilateur | ||||
| 91 | 985482 | 7.35 | 8.82 | |
| ARMATURE 115 VOLT (ANCIEN 985472J) | ||||
| 92 | 985472U | 180.81 | 216.98 | |
| Vis M 12v | ||||
| 93 | 961400 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 96 | 985471C | |||
| Raccord | ||||
| 98 | 937623 | 1.04 | 1.24 | |
| Vis M5*16 | ||||
| 101 | 990079 | 1.05 | 1.26 | |
| Rondelle M5 (x10) paquet de 10 | ||||
| 103 | 949424 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | 986960 | |||
| Support G23se For Noise Suppressor | ||||
| 106 | 986961 | 14.70 | 17.64 | |
| Vis M8x20 par paquet de 10 | ||||
| 107 | 949656 | 5.55 | 6.66 | |
| Poignée | ||||
| 108 | 944951 | 8.40 | 10.08 | |
| Arbre pour support de poignée | ||||
| 109 | 986962 | 14.03 | 16.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 110 | 986963 | |||
| Ensemble manivelle y compris.3a,4a,11a,13a,19a | ||||
| 111 | 319842 | 93.36 | 112.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 302214 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 985430 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 985468 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 985431 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 985432 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 985433 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 985434 | |||
| Set de service pour H55sa | ||||
| 605 | 986966 | 107.94 | 129.52 | |
| Graisse (tube 30 Grammes) | ||||
| 606 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 607 | 308471 | 12.75 | 15.30 | |
