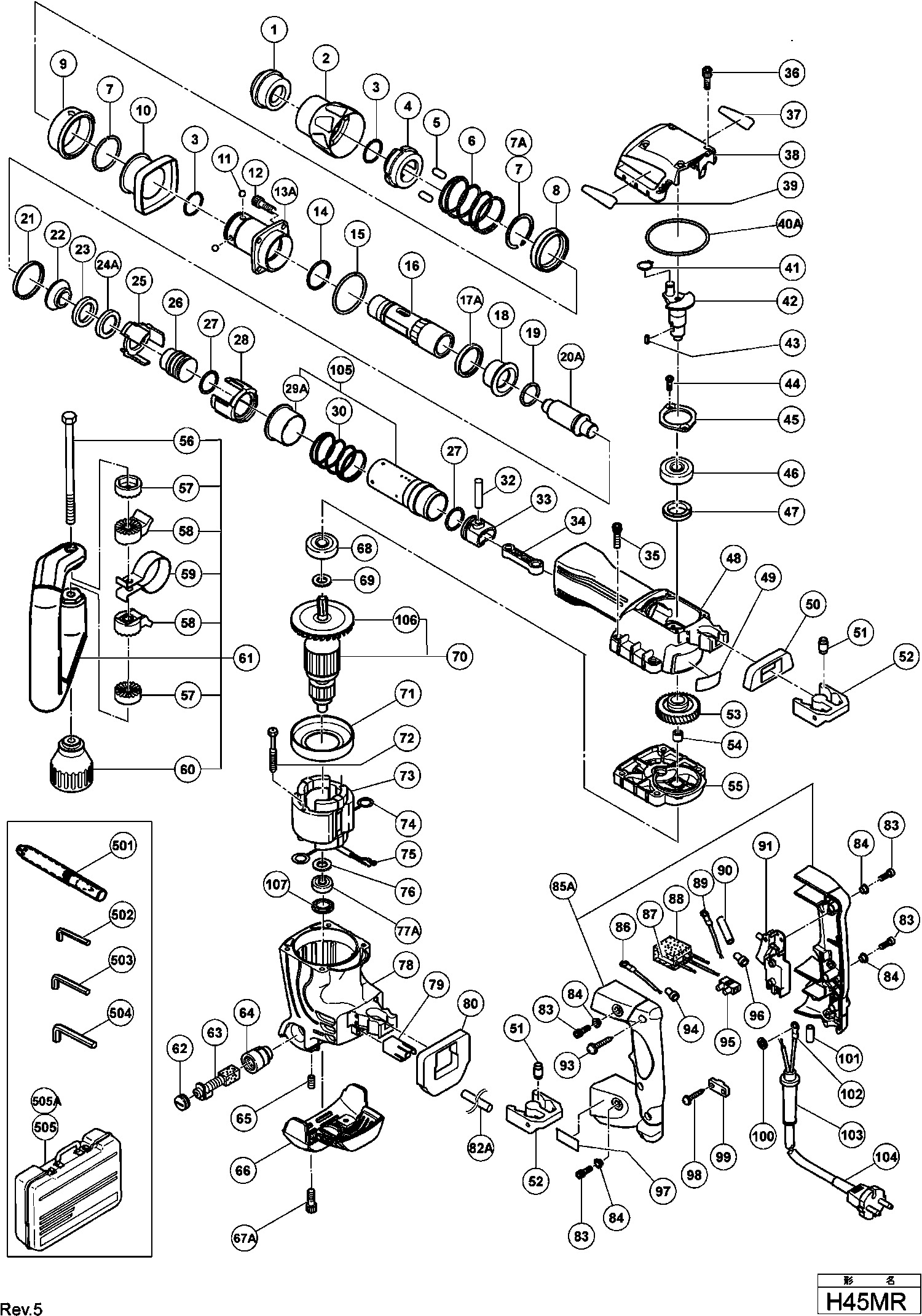

Dessins des Hikoki H45MR
Liste de pièces de rechange des Hikoki H45MR
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Entree De Cable Ø 10,1 | ||||
| *103 | 938051 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| *104 | 500391Z | |||
| Kit de service H45mr Includ.12,14,15,19,21,23,24 | ||||
| *611 | 321713 | 84.56 | 101.48 | |
| Bague H 60ma | ||||
| *7 | 317088 | 3.30 | 3.96 | |
| Induit 240v | ||||
| *70 | 360571F | 84.56 | 101.48 | |
| Induit 230v | ||||
| *70 | 360571E | 84.56 | 101.48 | |
| ANKER 110-115 VOLT | ||||
| *70 | 360571C | 78.92 | 94.70 | |
| Ensemble Stator 240v Includ.103 | ||||
| *73 | 340519F | 59.13 | 70.95 | |
| Inducteur H45mr/sr Includ.72,73 | ||||
| *73 | 340519H | 58.44 | 70.12 | |
| STATOR ASS'Y 110 VOLT | ||||
| *73 | 340519C | 54.62 | 65.54 | |
| Terminal M4 | ||||
| *75 | 930804 | 3.00 | 3.60 | |
| Serre Cable | ||||
| *99 | 960266 | 1.04 | 1.24 | |
| Couvercle Avant H 45/h 60ma/mr | ||||
| 1 | 315529 | 3.30 | 3.96 | |
| Verrouillage H45mr | ||||
| 2 | 320802 | 6.45 | 7.74 | |
| Bague | ||||
| 3 | 320803 | 1.65 | 1.98 | |
| Porte Aiguille | ||||
| 4 | 320804 | 27.78 | 33.33 | |
| Rouleau à aiguilles D8x20 | ||||
| 5 | 313421 | 5.25 | 6.30 | |
| Ressort | ||||
| 6 | 320806 | 6.45 | 7.74 | |
| Bague H 60ma | ||||
| 7 | 317088 | 3.30 | 3.96 | |
| Clips H 25pv | ||||
| 7A | 328538 | 1.65 | 1.98 | |
| Logement | ||||
| 8 | 320810 | 12.15 | 14.58 | |
| Verrouillage | ||||
| 9 | 320807 | 3.30 | 3.96 | |
| Verrouillage | ||||
| 10 | 320808 | 4.80 | 5.76 | |
| Bille d'acier D6.35 (10 pièces) | ||||
| 11 | 959150 | 1.35 | 1.62 | |
| Vis Ø 16x25 | ||||
| 12 | 981942 | 1.65 | 1.98 | |
| Nez | ||||
| 13A | 320809 | 78.79 | 94.54 | |
| O-ring | ||||
| 14 | 980879 | 1.05 | 1.26 | |
| Joint torique (1as-50) | ||||
| 15 | 990067 | 1.65 | 1.98 | |
| Porte Outil | ||||
| 16 | 320805 | 96.25 | 115.50 | |
| Amortisseur H 45mr | ||||
| 17A | 322528 | 1.65 | 1.98 | |
| Logement Frappeur | ||||
| 18 | 320811 | 32.18 | 38.61 | |
| O'ring (s-25) | ||||
| 19 | 319572 | 1.65 | 1.98 | |
| Second Frappeur | ||||
| 20A | 320813 | 35.06 | 42.08 | |
| Amortisseur | ||||
| 21 | 320817 | 3.30 | 3.96 | |
| Logement Frappeur | ||||
| 22 | 320814 | 10.65 | 12.78 | |
| Amortisseur | ||||
| 23 | 320815 | 3.30 | 3.96 | |
| Bague | ||||
| 24A | 322412 | 1.65 | 1.98 | |
| Logement Frappeur | ||||
| 25 | 320816 | 1.65 | 1.98 | |
| Frappeur | ||||
| 26 | 320822 | 14.99 | 17.98 | |
| O Ring | ||||
| 27 | 320823 | 3.30 | 3.96 | |
| Support Cylindre | ||||
| 28 | 320818 | 6.45 | 7.74 | |
| Entretoise Since 9.2002 | ||||
| 29A | 321443 | 26.40 | 31.68 | |
| Ressort | ||||
| 30 | 320821 | 3.30 | 3.96 | |
| Goupille | ||||
| 32 | 320826 | 4.80 | 5.76 | |
| Piston | ||||
| 33 | 320824 | 4.80 | 5.76 | |
| Bielle | ||||
| 34 | 320825 | 3.30 | 3.96 | |
| Vis M6*45 | ||||
| 35 | 986940 | 1.05 | 1.26 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 36 | 983162 | 1.05 | 1.26 | |
| Couvercle | ||||
| 38 | 320831 | 7.65 | 9.18 | |
| O Ring | ||||
| 40A | 878867 | 3.30 | 3.96 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 41 | 939540 | 1.95 | 2.34 | |
| Excentrique | ||||
| 42 | 320829 | 37.95 | 45.54 | |
| Clavette 4*4*10 | ||||
| 43 | 930511 | 2.40 | 2.88 | |
| Vis De Serrage | ||||
| 44 | 980760 | 1.05 | 1.26 | |
| Rondelle | ||||
| 45 | 980761 | 7.65 | 9.18 | |
| Roulement à billes 6203dducmav2s | ||||
| 46 | 6203DD | 7.65 | 9.18 | |
| Joint H 41sa | ||||
| 47 | 310119 | 3.60 | 4.32 | |
| Fourreau Cylindre | ||||
| 48 | 320828 | 64.21 | 77.06 | |
| Joint Mousse | ||||
| 50 | 320837 | 3.30 | 3.96 | |
| Caoutchouc d'amortissement de poignée | ||||
| 51 | 310124 | 4.20 | 5.04 | |
| Support | ||||
| 52 | 310123 | 11.85 | 14.22 | |
| Engrenage | ||||
| 53 | 320830 | 26.40 | 31.68 | |
| Roulement A Aiguilles | ||||
| 54 | 939299 | 10.65 | 12.78 | |
| Carter | ||||
| 55 | 320841 | 35.06 | 42.08 | |
| Vis M.8 | ||||
| 56 | 317107 | 3.30 | 3.96 | |
| Entretoise Crantee | ||||
| 57 | 317106 | 3.30 | 3.96 | |
| Entretoise Crantee | ||||
| 58 | 317105 | 4.80 | 5.76 | |
| Bande de Serrage | ||||
| 59 | 320635 | 6.75 | 8.10 | |
| Bouton De Serrage H60ma/ka | ||||
| 60 | 317108 | 9.90 | 11.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 61 | 317103 | |||
| Bouchon Charbon H41sa Vb13y | ||||
| 62 | 935829 | 1.05 | 1.26 | |
| Charbons Autorupteurs (1 paire) | ||||
| 63 | 999073 | 14.40 | 17.28 | |
| S/e Porte Balais | ||||
| 64 | 971001 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 65 | 938477 | 1.05 | 1.26 | |
| Capot | ||||
| 66 | 320834 | 9.30 | 11.16 | |
| Boulon à tête hexagonale Seal Lock M5x8 | ||||
| 67A | 321527 | 1.65 | 1.98 | |
| Roulement à billes 6201dducmav2s | ||||
| 68 | 6201DD | 6.30 | 7.56 | |
| Joint | ||||
| 69 | 302429 | 1.05 | 1.26 | |
| Induit 240v | ||||
| 70 | 360571F | 84.56 | 101.48 | |
| Induit 230v | ||||
| 70 | 360571E | 84.56 | 101.48 | |
| ANKER 110-115 VOLT | ||||
| 70 | 360571C | 78.92 | 94.70 | |
| Baffle | ||||
| 71 | 320832 | 1.65 | 1.98 | |
| Vis D5*55 | ||||
| 72 | 953174 | 1.04 | 1.24 | |
| Ensemble Stator 240v Includ.103 | ||||
| 73 | 340519F | 59.13 | 70.95 | |
| Inducteur H45mr/sr Includ.72,73 | ||||
| 73 | 340519H | 58.44 | 70.12 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 73 | 340519E | 58.44 | 70.12 | |
| STATOR ASS'Y 110 VOLT | ||||
| 73 | 340519C | 54.62 | 65.54 | |
| Raccord | ||||
| 74 | 930703 | 2.40 | 2.88 | |
| Rondelle | ||||
| 76 | 982631 | 1.04 | 1.24 | |
| Roulement | ||||
| 77A | 608DDM | 5.55 | 6.66 | |
| Carter | ||||
| 78 | 320833 | 90.48 | 108.57 | |
| Entretoise | ||||
| 79 | 320836 | 1.65 | 1.98 | |
| Joint Mousse | ||||
| 80 | 320838 | 4.80 | 5.76 | |
| Tube en vinyle (i.d.9.5xt0.56x85) | ||||
| 82A | 326541 | 1.65 | 1.98 | |
| Boulon à tête sphérique M5x12 auto-verrouillable | ||||
| 83 | 991690 | 1.05 | 1.26 | |
| Entretoise | ||||
| 84 | 991711 | 1.05 | 1.26 | |
| Demi Poignee Droite | ||||
| 85A | 329866 | 17.60 | 21.12 | |
| Fil interne | ||||
| 86S | 990861 | 1.05 | 1.26 | |
| Condensateur | ||||
| 87S | 994273 | 4.29 | 5.14 | |
| Support Except For Usa,can | ||||
| 88 | 317492 | 1.65 | 1.98 | |
| Fil interne | ||||
| 89S | 981974 | 1.65 | 1.98 | |
| Interrupteur (b) (Type Vis 1p) Avec Verrou | ||||
| 91 | 306143 | 17.05 | 20.46 | |
| Vis Ø 4*25 noir | ||||
| 93 | 307028 | 1.05 | 1.26 | |
| Connecteur 50091 | ||||
| 94S | 959140 | 3.30 | 3.96 | |
| Connecteur Till 10.1999 For Aus | ||||
| 95S | 938307 | 2.13 | 2.55 | |
| Connecteur 50092 | ||||
| 96 | 959141 | 3.75 | 4.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 98 | 984750 | |||
| Serre Cable | ||||
| 99 | 960266 | 1.04 | 1.24 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 100S | 949423 | 1.05 | 1.26 | |
| Manchon à cabler | ||||
| 101 | 981373 | 1.05 | 1.26 | |
| Terminal M4 | ||||
| 102 | 930804 | 3.00 | 3.60 | |
| Borne | ||||
| 102 | 980063 | 1.04 | 1.24 | |
| Terminal For Cord | ||||
| 102 | 992810 | 1.04 | 1.24 | |
| Entree De Cable Ø 10,1 | ||||
| 103 | 938051 | 1.04 | 1.24 | |
| Câble 5M 2 X1.0 Ho7rn-f (sans prise) | ||||
| 104 | 500454Z | 15.54 | 18.64 | |
| Cylindre+entretoise H45mr/sr Includ.27a | ||||
| 105 | 321442 | 64.21 | 77.06 | |
| Ventilateur Dh 40fr | ||||
| 106 | 321640 | 6.45 | 7.74 | |
| Joint anti-poussière | ||||
| 107 | 333143 | 3.45 | 4.14 | |
| Poignee Laterale | ||||
| 108 | 333199 | 7.80 | 9.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 313471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502S | 943277 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 944459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 320842 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505A | 323370 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 313472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 313473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 313474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 313475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606A | 313478 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313479 | |||
| Graisse (tube 30 Grammes) | ||||
| 608 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 609 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 610 | 980927 | 73.01 | 87.62 | |
| Kit de service H45mr Includ.12,14,15,19,21,23,24 | ||||
| 611 | 321713 | 84.56 | 101.48 | |
| Kit de service H45mr Includ.12,14,15,19,21,23,24 | ||||
| 611S | 321713 | 84.56 | 101.48 | |
| Plus disponible, pas de remplacement | ||||
| 612 | 323131 | |||
| Plus disponible, pas de remplacement | ||||
| 613 | 323131 | |||
