Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H41SC'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

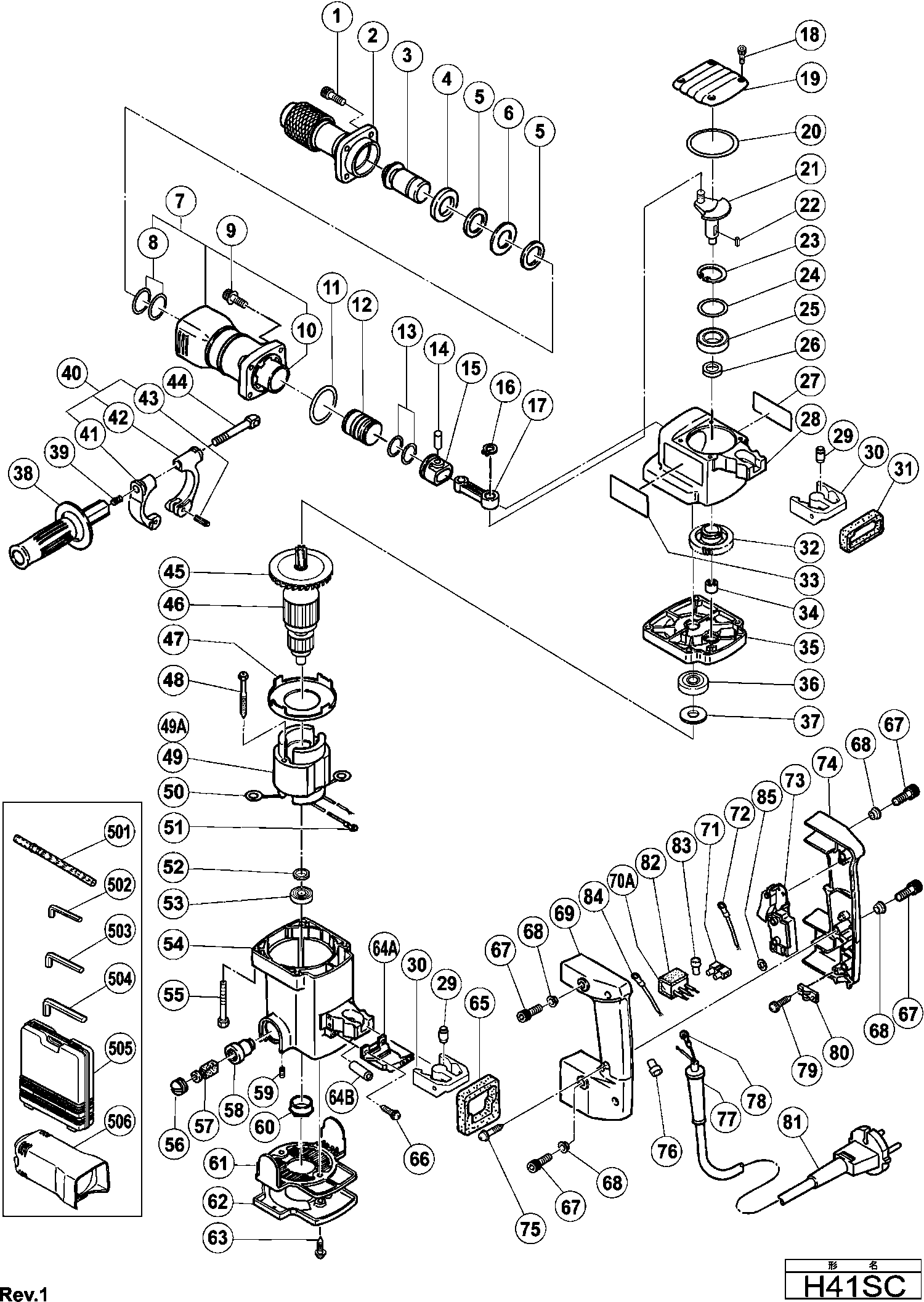

Dessins des Hikoki H41SC
Liste de pièces de rechange des Hikoki H41SC
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon Dh-40ma | ||||
| 1 | 993040 | 2.40 | 2.88 | |
| Set de Couvercle Frontal | ||||
| 2 | 316041 | 87.59 | 105.10 | |
| Porte Outils H 41sa | ||||
| 3 | 991708 | 35.06 | 42.08 | |
| Bague d'amortisseur | ||||
| 4 | 991695 | 5.85 | 7.02 | |
| Amortisseur | ||||
| 5 | 983235 | 4.50 | 5.40 | |
| Rondelle | ||||
| 6 | 983236 | 1.95 | 2.34 | |
| Fourreau Cylindre Complet H41 Includ.8,10 | ||||
| 7 | 310109 | 151.66 | 182.00 | |
| O-ring Phu-45 New | ||||
| 8 | 983234 | 8.70 | 10.44 | |
| Boulon H 41sa | ||||
| 9 | 993041 | 1.05 | 1.26 | |
| Cylindre | ||||
| 10 | 310110 | 107.94 | 129.52 | |
| O-ring | ||||
| 11 | 980715 | 2.40 | 2.88 | |
| Frappeur H 41sa | ||||
| 12 | 310112 | 13.75 | 16.50 | |
| Joint Torique | ||||
| 13 | 986104 | 1.05 | 1.26 | |
| Goupille | ||||
| 14 | 980708 | 2.40 | 2.88 | |
| Piston | ||||
| 15 | 310113 | 9.90 | 11.88 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 16 | 939540 | 1.95 | 2.34 | |
| Bielle | ||||
| 17 | 310114 | 9.30 | 11.16 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 18 | 983162 | 1.05 | 1.26 | |
| Couvercle H 41sa | ||||
| 19 | 310115 | 7.65 | 9.18 | |
| Joint Thorique Phu | ||||
| 20 | 980744 | 2.55 | 3.06 | |
| Exentrique H 41sa | ||||
| 21 | 310116 | 43.86 | 52.64 | |
| Clavette 4*4*10 | ||||
| 22 | 930511 | 2.40 | 2.88 | |
| Circlips | ||||
| 23 | 948391 | 1.65 | 1.98 | |
| O-ring H 41sa | ||||
| 24 | 996363 | 1.65 | 1.98 | |
| Roulement à billes 6203dducmav2s | ||||
| 25 | 6203DD | 7.65 | 9.18 | |
| Joint H 41sa | ||||
| 26 | 310119 | 3.60 | 4.32 | |
| Carter Pignon H 41sa | ||||
| 28 | 310117 | 37.95 | 45.54 | |
| Caoutchouc d'amortissement de poignée | ||||
| 29 | 310124 | 4.20 | 5.04 | |
| Support | ||||
| 30 | 310123 | 11.85 | 14.22 | |
| Joint Mousse H 41sa | ||||
| 31 | 310126 | 1.05 | 1.26 | |
| Engrenage | ||||
| 32 | 310120 | 27.50 | 33.00 | |
| Roulement A Aiguilles | ||||
| 34 | 939299 | 10.65 | 12.78 | |
| Flasque H 41sa Includ.34 | ||||
| 35 | 310129 | 29.29 | 35.14 | |
| Roulement Cr12v H90sc | ||||
| 36 | 6201VV | 6.45 | 7.74 | |
| Rondelle | ||||
| 37 | 971736 | 1.05 | 1.26 | |
| Ventilateur H 41sa | ||||
| 45 | 310130 | 6.60 | 7.92 | |
| Induit 230v | ||||
| 46 | 360360E | 113.71 | 136.46 | |
| Induit 240v | ||||
| 46 | 360360F | 113.71 | 136.46 | |
| Baffle | ||||
| 47 | 980931 | 4.20 | 5.04 | |
| Vis Ø 5*50 | ||||
| 48 | 953121 | 1.04 | 1.24 | |
| Inducteur H 41sa Includ.50 pour l'Europe | ||||
| 49 | 340326K | 84.56 | 101.48 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 49 | 340317E | 69.99 | 83.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 49A | 340326J | |||
| Raccord | ||||
| 50 | 930703 | 2.40 | 2.88 | |
| Terminal M4 | ||||
| 51 | 930804 | 3.00 | 3.60 | |
| Rondelle | ||||
| 52 | 982631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 53 | 608VVM | 5.70 | 6.84 | |
| Carter | ||||
| 54 | 310146 | 40.84 | 49.00 | |
| Vis M5*45 | ||||
| 55 | 980951 | 1.05 | 1.26 | |
| Bouchon Charbon H41sa Vb13y | ||||
| 56 | 935829 | 1.05 | 1.26 | |
| Charbons Autorupteurs (1 paire) | ||||
| 57 | 999073 | 14.40 | 17.28 | |
| Charbons (1 Paire) | ||||
| 57 | 999043 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 58 | 971001 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 59 | 938477 | 1.05 | 1.26 | |
| DOUILLE DE PALIER (B) | ||||
| 60 | 310111 | 8.40 | 10.08 | |
| Couvercle Ar H41sa/h45ma Includ.62 | ||||
| 61 | 314130 | 7.65 | 9.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 62 | 314262 | |||
| Pas d'informations disponibles, non commandable | ||||
| 63 | 307811 | |||
| Tube | ||||
| 64B | 319363 | 1.65 | 1.98 | |
| Joint Mousse H 41sa | ||||
| 65 | 310125 | 1.65 | 1.98 | |
| Vis Dh 38yf | ||||
| 66 | 985480 | 1.05 | 1.26 | |
| Boulon à tête sphérique M5x12 auto-verrouillable | ||||
| 67 | 991690 | 1.05 | 1.26 | |
| Entretoise | ||||
| 68 | 991711 | 1.05 | 1.26 | |
| Poignée à Gauche (b) | ||||
| 69 | 310142 | 13.50 | 16.20 | |
| Condensateur | ||||
| 70 | 994273 | 4.29 | 5.14 | |
| Suppressor de bruit W/bande de suppressor de bruit | ||||
| 70 | 997174 | 2.10 | 2.52 | |
| Condensateur | ||||
| 70A | 325566 | 9.00 | 10.80 | |
| Fil interne | ||||
| 72 | 981974 | 1.65 | 1.98 | |
| Interrupteur Dh38ya/h90se/h70sa For Usa | ||||
| 73 | 992891 | 22.83 | 27.39 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 310141 | |||
| Vis Ø 4*25 noir | ||||
| 75 | 307028 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,1 | ||||
| 77 | 938051 | 1.04 | 1.24 | |
| Borne | ||||
| 78 | 980063 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 79 | 984750 | |||
| Serre Cable | ||||
| 80 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | 500477Z | |||
| Caoutchouc | ||||
| 82 | 930153 | 1.04 | 1.24 | |
| Connecteur 50091 | ||||
| 83 | 959140 | 3.30 | 3.96 | |
| Fil interne | ||||
| 84 | 990861 | 1.05 | 1.26 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 85 | 949423 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 980752 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 943277 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 944459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 310131 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 980753 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 234001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623A | 318085 | |||
| Graisse (tube 30 Grammes) | ||||
| 627 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 628 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 629 | 980927 | 73.01 | 87.62 | |
| Kit de service (h 41sa) | ||||
| 631 | 313291 | 93.36 | 112.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 632 | 320859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 323357 | |||
