Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H41MB2WSZ'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

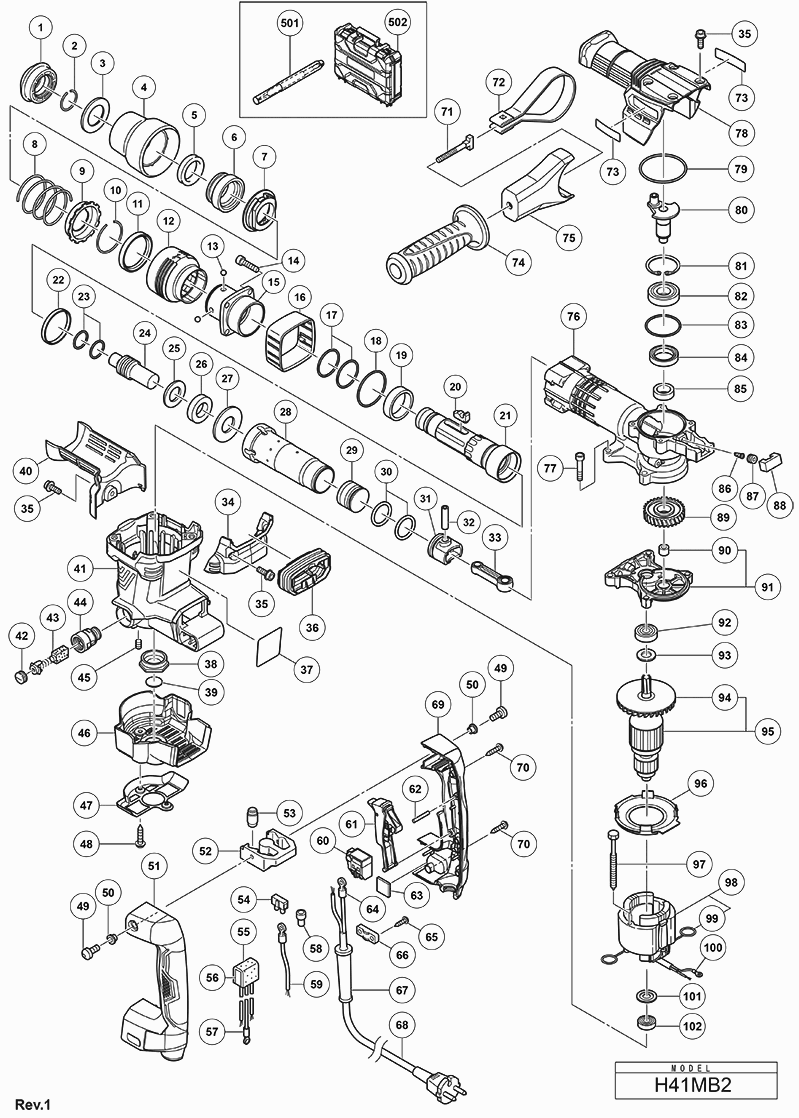

Dessins des Hikoki H41MB2WSZ
Liste de pièces de rechange des Hikoki H41MB2WSZ
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle Avant H 45/h 60ma/mr | ||||
| 1 | 337562 | 2.85 | 3.42 | |
| Anneau de retenue | ||||
| 2 | 318590 | 1.65 | 1.98 | |
| Rondelle de retenue | ||||
| 3 | 370172 | 1.95 | 2.34 | |
| Verrouillage H45mr | ||||
| 4 | 370173 | 3.00 | 3.60 | |
| Amortisseur de retenue (a) | ||||
| 5 | 337559 | 1.05 | 1.26 | |
| Support de verrouillage de bit | ||||
| 6 | 337558 | 7.35 | 8.82 | |
| Porte-ressort (a) | ||||
| 7 | 370242 | 10.35 | 12.42 | |
| Ressort de retenue | ||||
| 8 | 370243 | 3.00 | 3.60 | |
| Porte-ressort (b) | ||||
| 9 | 370244 | 1.95 | 2.34 | |
| Anneau de retenue | ||||
| 10 | 333255 | 1.04 | 1.24 | |
| PORTE-BALLE | ||||
| 11 | 373288 | 3.75 | 4.50 | |
| Poignée (b) | ||||
| 12 | 373279 | 1.65 | 1.98 | |
| Bille d'acier D6.35 (10 pièces) | ||||
| 13 | 959150 | 1.35 | 1.62 | |
| Vis Ø 16x25 | ||||
| 14 | 981942 | 1.65 | 1.98 | |
| Couvercle avant | ||||
| 15 | 373280 | 24.48 | 29.37 | |
| COUVERCLE SUPÉRIEUR | ||||
| 16 | 373236 | 1.20 | 1.44 | |
| O-ring | ||||
| 17 | 980879 | 1.05 | 1.26 | |
| JOINT TORIQUE (I.D 44.5) | ||||
| 18 | 373251 | 1.04 | 1.24 | |
| AMORTISSEUR DE RETENUE (B) | ||||
| 19 | 373281 | 1.04 | 1.24 | |
| Verrou de Bit | ||||
| 20 | 370654 | 4.95 | 5.94 | |
| Manchon de retenue | ||||
| 21 | 373284 | 38.09 | 45.70 | |
| AMORTISSEUR (C) | ||||
| 22 | 373249 | 1.04 | 1.24 | |
| O Ring Dh 40ma | ||||
| 23 | 313396 | 4.80 | 5.76 | |
| Deuxième Marteau | ||||
| 24 | 373285 | 11.10 | 13.32 | |
| Rondelle d'amortisseur | ||||
| 25 | 373286 | 3.60 | 4.32 | |
| Amortisseur | ||||
| 26 | 321289 | 6.45 | 7.74 | |
| Support d'amortisseur | ||||
| 27 | 373287 | 2.55 | 3.06 | |
| CYLINDRE | ||||
| 28 | 374774 | 30.80 | 36.96 | |
| Frappeur H60ma/ka | ||||
| 29 | 373283 | 5.55 | 6.66 | |
| O Ring | ||||
| 30 | 320823 | 3.30 | 3.96 | |
| Piston | ||||
| 31 | 320824 | 4.80 | 5.76 | |
| Goupille Dh 38ms | ||||
| 32 | 373256 | 1.80 | 2.16 | |
| BIELLETTE | ||||
| 33 | 373275 | 6.00 | 7.20 | |
| Feutre | ||||
| 34 | 373237 | 1.50 | 1.80 | |
| Vis 5x14 | ||||
| 35 | 998485 | 1.05 | 1.26 | |
| Soufflets | ||||
| 36 | 373252 | 4.50 | 5.40 | |
| DOUILLE DE PALIER (B) | ||||
| 38 | 310111 | 8.40 | 10.08 | |
| Joint anti-poussière | ||||
| 39 | 333263 | 1.04 | 1.24 | |
| Capot | ||||
| 40 | 373234 | 2.40 | 2.88 | |
| Assemblage du logement incl. 86,87 | ||||
| 41 | 373276 | 20.21 | 24.26 | |
| Bouchon Charbon | ||||
| 42 | 945161 | 1.20 | 1.44 | |
| Charbons Autorupteurs (1 paire) | ||||
| 43 | 999073 | 14.40 | 17.28 | |
| Charbons (1 Paire) | ||||
| 43 | 999043 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 44 | 958900 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 45 | 938477 | 1.05 | 1.26 | |
| NOUVEAU COUVERCLE ARRIÈRE | ||||
| 46 | 373239 | 2.40 | 2.88 | |
| Plaque | ||||
| 47 | 373248 | 1.50 | 1.80 | |
| BOULON DE BOUTON DE VERROUILLAGE DE JOINT M5 | ||||
| 49 | 373263 | 1.04 | 1.24 | |
| Entretoise | ||||
| 50 | 991711 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 373242 | |||
| UNITÉ TRANSITOIRE | ||||
| 52 | 373231 | 2.25 | 2.70 | |
| Caoutchouc d'amortissement de poignée | ||||
| 53 | 310124 | 4.20 | 5.04 | |
| Connecteur Till 10.1999 For Aus | ||||
| 54 | 938307 | 2.13 | 2.55 | |
| Support Except For Usa,can | ||||
| 55 | 317492 | 1.65 | 1.98 | |
| SUPPRESSEUR DE BRUIT (V) | ||||
| 56 | 374463 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 57 | 961419Z | |||
| Connecteur 50092 | ||||
| 58 | 959141 | 3.75 | 4.50 | |
| Fil interne | ||||
| 59 | 981974 | 1.65 | 1.98 | |
| Interrupteur (1) | ||||
| 60 | 371171 | 8.55 | 10.26 | |
| ASSEMBLAGE DE DÉCLENCHEMENT | ||||
| 61 | 373241 | 4.95 | 5.94 | |
| Goupille D3x20 (10 Pièces) | ||||
| 62 | 949890 | 1.80 | 2.16 | |
| CAOUTCHOUC AMORTISSEUR | ||||
| 63 | 374462 | 1.04 | 1.24 | |
| Terminal M4 | ||||
| 64 | 930804 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 984750 | |||
| Serre Cable | ||||
| 66 | 960266 | 1.04 | 1.24 | |
| Entree De Cable Ø 10,7 | ||||
| 67 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 67 | 958049 | 1.04 | 1.24 | |
| Câble 4m 2 X 1,0 H07rn-f W/fiche 16a Cee Form 2p+e | ||||
| 68 | 500465Z | 37.95 | 45.54 | |
| Pas d'informations disponibles, non commandable | ||||
| 69 | 373243 | |||
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 70 | 301653 | 1.04 | 1.24 | |
| Boulon Dh 40yb | ||||
| 71 | 331247 | 4.20 | 5.04 | |
| BANDE | ||||
| 72 | 373245 | 2.25 | 2.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 330209 | |||
| MONTURE | ||||
| 75 | 373244 | 2.10 | 2.52 | |
| ENSEMBLE DE CARTER DE VILEBREQUIN CYLINDRIQUE | ||||
| 76 | 373289 | 43.59 | 52.30 | |
| Seal Lock Hex. Boulon à Tête Creuse M6x40 | ||||
| 77 | 322494 | 1.80 | 2.16 | |
| Couvercle de manivelle | ||||
| 78 | 374474 | 6.00 | 7.20 | |
| JOINT TORIQUE (I.D 53.9) | ||||
| 79 | 373250 | 1.04 | 1.24 | |
| VILEBREQUIN | ||||
| 80 | 373246 | 16.09 | 19.30 | |
| Circlips | ||||
| 81 | 948391 | 1.65 | 1.98 | |
| Roulement à billes 6203dducmav2s | ||||
| 82 | 6203DD | 7.65 | 9.18 | |
| O-ring H 41sa | ||||
| 83 | 996363 | 1.65 | 1.98 | |
| Joint H 41sa | ||||
| 84 | 310119 | 3.60 | 4.32 | |
| ANNEAU DE DISTANCE | ||||
| 85 | 373254 | 2.25 | 2.70 | |
| VALVE | ||||
| 86 | 995396 | 1.80 | 2.16 | |
| Vis à Tête | ||||
| 87 | 338313 | 4.50 | 5.40 | |
| Feutre (1) | ||||
| 88 | 374461 | 4.50 | 5.40 | |
| Première vitesse | ||||
| 89 | 373255 | 12.30 | 14.76 | |
| ROUL. À AIGUILLES | ||||
| 90 | 373278 | 1.04 | 1.24 | |
| Couvercle de l'engrenage comprenant 3.17 | ||||
| 91 | 373271 | 17.60 | 21.12 | |
| Roulement à billes 6201dducmav2s | ||||
| 92 | 6201DD | 6.30 | 7.56 | |
| Joint | ||||
| 93 | 302429 | 1.05 | 1.26 | |
| VENTILATEUR | ||||
| 94 | 374464 | 3.15 | 3.78 | |
| ARMATURE 110 VOLT | ||||
| 95 | 361080C | 42.40 | 50.88 | |
| INDUIT 220-230 VOLT | ||||
| 95 | 361080E | 39.74 | 47.68 | |
| Guide de ventilateur | ||||
| 96 | 373238 | 1.05 | 1.26 | |
| Vis Ø 5*50 | ||||
| 97 | 953121 | 1.04 | 1.24 | |
| Inducteur G-12sa 220v-230v | ||||
| 98 | 340995E | 36.71 | 44.06 | |
| STATOR ASS'Y 110 VOLT | ||||
| 98 | 340995H | 32.72 | 39.26 | |
| Raccord | ||||
| 99 | 930703 | 2.40 | 2.88 | |
| Borne | ||||
| 100 | 980063 | 1.04 | 1.24 | |
| Rondelle | ||||
| 101 | 982631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 102 | 608VVM | 5.70 | 6.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 313471 | |||
| BOÎTE DE TRANSPORT EN PLASTIQUE (ANCIENNE 373792) | ||||
| 502 | 373405 | 55.83 | 66.99 | |
| Graisse (tube 30 Grammes) | ||||
| 601 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 602 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 603 | 980927 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 604 | 313472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 313474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 313476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 313477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 313478 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 313479 | |||
