Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H41MB'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

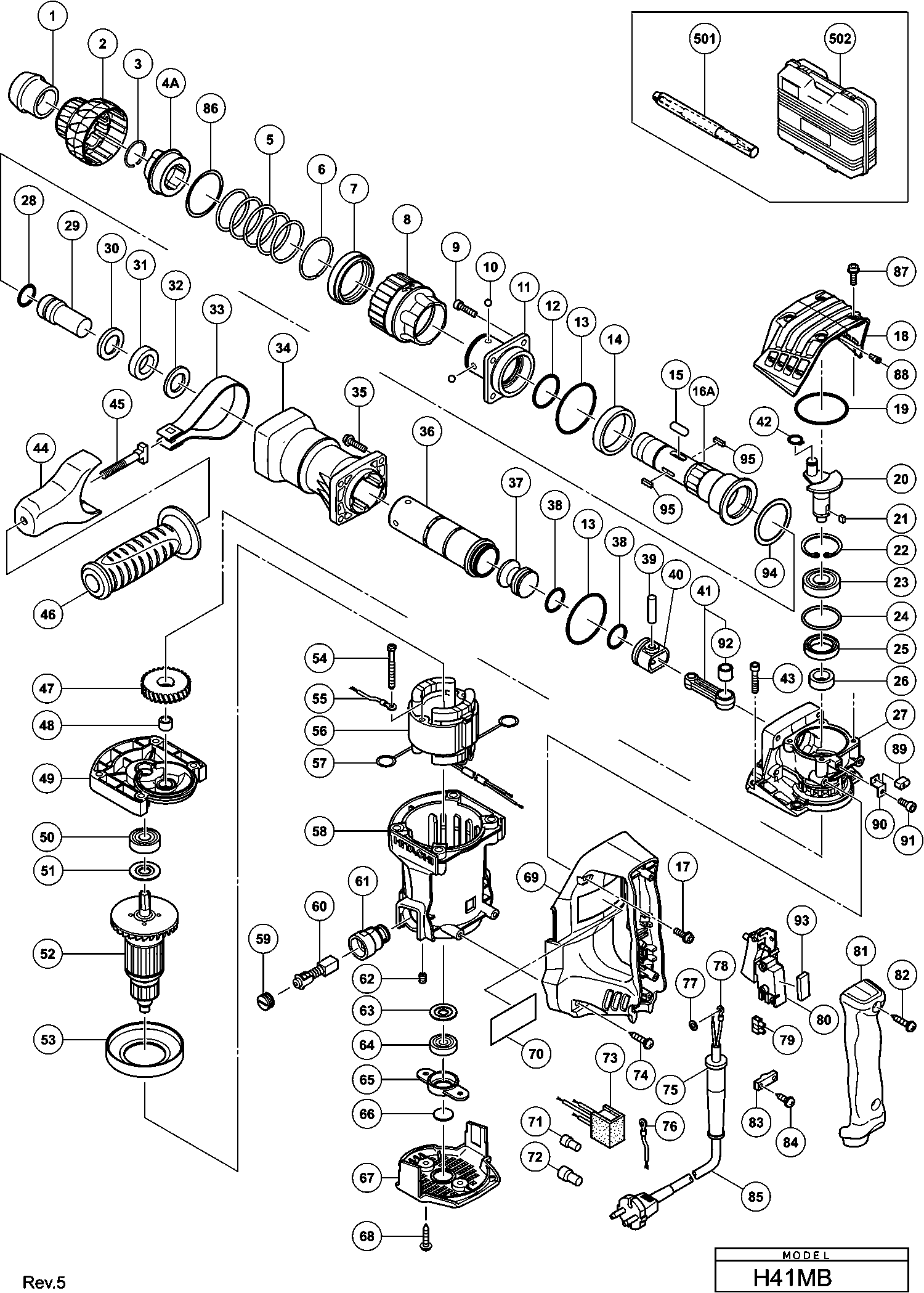

Dessins des Hikoki H41MB
Liste de pièces de rechange des Hikoki H41MB
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle Avant H 45/h 60ma/mr | ||||
| 1 | 333259 | 1.95 | 2.34 | |
| Verrouillage H 60mr | ||||
| 2 | 333258 | 2.93 | 3.51 | |
| Anneau de retenue | ||||
| 3 | 318590 | 1.65 | 1.98 | |
| Logement D'olive Dh 38ms | ||||
| 4 | 331539 | 26.05 | 31.26 | |
| Porte-aiguille pour l'Europe, bra,isr,uae,mal,ind | ||||
| 4A | 339240 | 14.85 | 17.82 | |
| Ressort | ||||
| 5 | 333256 | 1.95 | 2.34 | |
| Anneau de retenue | ||||
| 6 | 333255 | 1.04 | 1.24 | |
| Logement | ||||
| 7 | 320810 | 12.15 | 14.58 | |
| Poignée (b) | ||||
| 8 | 333254 | 1.95 | 2.34 | |
| Vis Ø 16x25 | ||||
| 9 | 981942 | 1.65 | 1.98 | |
| Bille d'acier D6.35 (10 pièces) | ||||
| 10 | 959150 | 1.35 | 1.62 | |
| Couvercle Avant H 45/h 60ma/mr | ||||
| 11 | 333248 | 24.61 | 29.54 | |
| O-ring | ||||
| 12 | 980879 | 1.05 | 1.26 | |
| O-ring | ||||
| 13 | 980715 | 2.40 | 2.88 | |
| Rondelle | ||||
| 14 | 333249 | 3.90 | 4.68 | |
| Rouleau à aiguilles D.8*20 | ||||
| 15 | 331536 | 1.88 | 2.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 16 | 333250 | |||
| Manchon de retenue (ancien 333250) | ||||
| 16A | 339241 | 60.64 | 72.76 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 17 | 994192 | 1.04 | 1.24 | |
| Couvercle H 41sa | ||||
| 18 | 333260 | 5.93 | 7.11 | |
| O Ring | ||||
| 19 | 878713 | 2.10 | 2.52 | |
| Vilebrequin | ||||
| 20 | 333244 | 16.36 | 19.64 | |
| Clavette 4*4*8 (say150 Vb13y) Since 9.2000 | ||||
| 21 | 980809 | 1.04 | 1.24 | |
| Circlips | ||||
| 22 | 948391 | 1.65 | 1.98 | |
| Roulement à billes 6203dducmav2s | ||||
| 23 | 6203DD | 7.65 | 9.18 | |
| O-ring H 41sa | ||||
| 24 | 996363 | 1.65 | 1.98 | |
| Joint H 41sa | ||||
| 25 | 310119 | 3.60 | 4.32 | |
| Bague Entretoise | ||||
| 26 | 333245 | 2.93 | 3.51 | |
| Carter de vilebrequin | ||||
| 27 | 333243 | 28.05 | 33.66 | |
| O Ring Dh 40ma | ||||
| 28 | 313396 | 4.80 | 5.76 | |
| Deuxième Marteau | ||||
| 29 | 334218 | 12.75 | 15.30 | |
| Rondelle Dh 38ms | ||||
| 30 | 331224 | 4.65 | 5.58 | |
| Amortisseur | ||||
| 31 | 321835 | 6.45 | 7.74 | |
| Porte Amortisseur Dh 38ms | ||||
| 32 | 331225 | 4.65 | 5.58 | |
| BANDE | ||||
| 33 | 333261 | 3.90 | 4.68 | |
| Fourreau De Cylindre H90sc/se | ||||
| 34 | 333251 | 22.83 | 27.39 | |
| Vis Dh 38ya | ||||
| 35 | 991712 | 1.05 | 1.26 | |
| Cylindre | ||||
| 36 | 333252 | 21.04 | 25.24 | |
| Frappeur H60ma/ka | ||||
| 37 | 333253 | 8.03 | 9.63 | |
| Joint Torique | ||||
| 38 | 986104 | 1.05 | 1.26 | |
| Goupille | ||||
| 39 | 980708 | 2.40 | 2.88 | |
| Piston | ||||
| 40 | 326369 | 3.30 | 3.96 | |
| Bielle d'assemblage comprenant.92 | ||||
| 41 | 334220 | 21.73 | 26.07 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 42 | 939540 | 1.95 | 2.34 | |
| Vis à six pans creux M6x35 avec joint d'étanchéité | ||||
| 43 | 324056 | 1.65 | 1.98 | |
| Embase | ||||
| 44 | 333262 | 3.90 | 4.68 | |
| Boulon Dh 40yb | ||||
| 45 | 333227 | 13.58 | 16.29 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 330209 | |||
| Engrenage | ||||
| 47 | 333246 | 17.60 | 21.12 | |
| Roulement A Aiguilles | ||||
| 48 | 939299 | 10.65 | 12.78 | |
| Carter | ||||
| 49 | 333268 | 22.83 | 27.39 | |
| Roulement à billes 6201dducmav2s | ||||
| 50 | 6201DD | 6.30 | 7.56 | |
| Joint | ||||
| 51 | 302429 | 1.05 | 1.26 | |
| Induit 230v | ||||
| 52 | 360903E | 70.20 | 84.24 | |
| ANKER 110-115 VOLT | ||||
| 52 | 360903C | 65.56 | 78.67 | |
| Baffle | ||||
| 53 | 331252 | 2.10 | 2.52 | |
| Vis Ø 5*50 | ||||
| 54 | 953121 | 1.04 | 1.24 | |
| Fil interne | ||||
| 55 | 990861 | 1.05 | 1.26 | |
| VELD 110 VOLT | ||||
| 56 | 340780C | 44.33 | 53.20 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 56 | 340788F | 42.08 | 50.49 | |
| VELD 110 VOLT | ||||
| 56 | 340788B | 34.60 | 41.52 | |
| Raccord | ||||
| 57 | 930703 | 2.40 | 2.88 | |
| Carter | ||||
| 58 | 333267 | 21.04 | 25.24 | |
| Bouchon Charbon | ||||
| 59 | 945161 | 1.20 | 1.44 | |
| Charbons (1 Paire) | ||||
| 60 | 999043 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 61 | 958900 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 62 | 938477 | 1.05 | 1.26 | |
| Rondelle | ||||
| 63 | 982631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 64 | 608VVM | 5.70 | 6.84 | |
| Logement De Roulement | ||||
| 65 | 331254 | 2.10 | 2.52 | |
| Joint anti-poussière | ||||
| 66 | 333263 | 1.04 | 1.24 | |
| Couvercle | ||||
| 67 | 333264 | 3.90 | 4.68 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 68 | 302089 | 1.05 | 1.26 | |
| Poignee | ||||
| 69 | 333265 | 12.30 | 14.76 | |
| Connecteur 50091 | ||||
| 71 | 959140 | 3.30 | 3.96 | |
| Connecteur 50092 | ||||
| 72 | 959141 | 3.75 | 4.50 | |
| Condensateur | ||||
| 73 | 331203 | 4.20 | 5.04 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 74 | 302089 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| 75 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 75 | 958049 | 1.04 | 1.24 | |
| Fil interne | ||||
| 76 | 981974 | 1.65 | 1.98 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 77 | 949423 | 1.05 | 1.26 | |
| Terminal M4 | ||||
| 78 | 930804 | 3.00 | 3.60 | |
| Borne | ||||
| 78 | 980063 | 1.04 | 1.24 | |
| Connecteur Till 10.1999 For Aus | ||||
| 79 | 938307 | 2.13 | 2.55 | |
| Interrupteur (b) (Type Vis 1p) Avec Verrou | ||||
| 80 | 306143 | 17.05 | 20.46 | |
| Couverture de Poignée | ||||
| 81 | 331205 | 9.00 | 10.80 | |
| Vis Ø 4*25 noir | ||||
| 82 | 307028 | 1.05 | 1.26 | |
| Serre Cable | ||||
| 83 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 84 | 984750 | |||
| Cordon 5m 2 X 1,0 W/fiche 13a/250v Pour Gbr | ||||
| 85 | 500440Z | 20.49 | 24.58 | |
| Câble 5M 2 X1.0 Ho7rn-f (sans prise) | ||||
| 85 | 500454Z | 15.54 | 18.64 | |
| Bague | ||||
| 86 | 333688 | 1.05 | 1.26 | |
| Vis 5x14 | ||||
| 87 | 998485 | 1.05 | 1.26 | |
| VALVE | ||||
| 88 | 995396 | 1.80 | 2.16 | |
| Rondelle De Feutre | ||||
| 89 | 334217 | 1.95 | 2.34 | |
| Couvercle | ||||
| 90 | 334216 | 1.05 | 1.26 | |
| Vis Nt 45a | ||||
| 91 | 877838 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 334219 | |||
| Caoutchouc | ||||
| 93 | 325910 | 1.80 | 2.16 | |
| Bague | ||||
| 94 | 334636 | 1.05 | 1.26 | |
| Clé de Cylindre Pour Europe,bra,isr,uae,mal,ind | ||||
| 95 | 337605 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 313471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 333266 | |||
| Graisse (tube 30 Grammes) | ||||
| 601 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 602 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 603 | 980927 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 604 | 313472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 313474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 313476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 313477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 313478 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 313479 | |||
