Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki H25PV'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

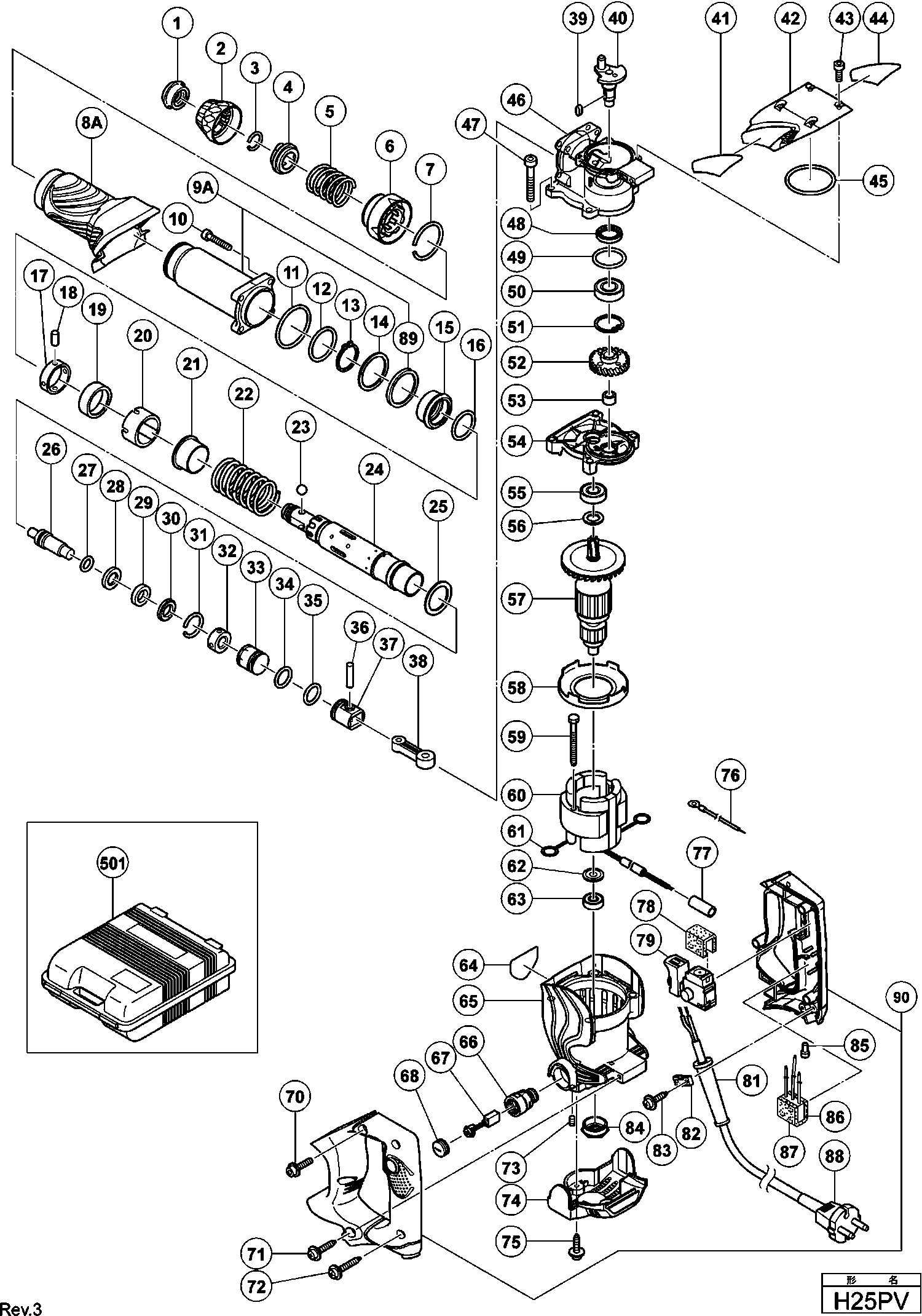

Dessins des Hikoki H25PV
Liste de pièces de rechange des Hikoki H25PV
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230v | ||||
| *57 | 360660E | 110.83 | 132.99 | |
| Inducteur H 25pv Includ.61 | ||||
| *60 | 340593E | 102.16 | 122.60 | |
| Pas d'informations disponibles, non commandable | ||||
| *88 | 500439Z | |||
| Couvercle Av H 25pv | ||||
| 1 | 323078 | 3.30 | 3.96 | |
| Verrouillage H 25pv | ||||
| 2 | 323077 | 4.80 | 5.76 | |
| Anneau de retenue | ||||
| 3 | 306340 | 1.35 | 1.62 | |
| Porte Aiguille H 25pv | ||||
| 4 | 323076 | 25.44 | 30.52 | |
| Rondelle Elastique | ||||
| 5 | 323075 | 3.30 | 3.96 | |
| Verrouillage H 25pv | ||||
| 6 | 323074 | 6.45 | 7.74 | |
| Rondelle | ||||
| 7 | 323073 | 1.65 | 1.98 | |
| Couvercle de Carter de Cylindre (Vert Clair) | ||||
| 8A | 335208 | 5.85 | 7.02 | |
| Fourreau Cylindre Complet Includ.89 | ||||
| 9A | 325256 | 32.18 | 38.61 | |
| Boulon à tête hexagonale Seal Lock M6x22 | ||||
| 10 | 321313 | 1.65 | 1.98 | |
| O Ring H 25pv | ||||
| 11 | 882874 | 1.65 | 1.98 | |
| O Ring (s-36) | ||||
| 12 | 984483 | 1.65 | 1.98 | |
| Clip De Retenue (1) | ||||
| 13 | 962553 | 1.05 | 1.26 | |
| Bague | ||||
| 14 | 323071 | 3.30 | 3.96 | |
| Logement H 25pv | ||||
| 15 | 323069 | 28.88 | 34.65 | |
| O Ring H 25pv | ||||
| 16 | 323070 | 1.65 | 1.98 | |
| Porte Aiguilles H 25pv | ||||
| 17 | 323080 | 28.05 | 33.66 | |
| Aiguille Wh 8dh / Wr 12dh | ||||
| 18 | 991449 | 1.05 | 1.26 | |
| Verrouillage H 25pv | ||||
| 19 | 323081 | 4.80 | 5.76 | |
| Entretoise H 25pv | ||||
| 20 | 323065 | 4.80 | 5.76 | |
| Entretoise H 25pv | ||||
| 21 | 323064 | 29.29 | 35.14 | |
| Ressort | ||||
| 22 | 323067 | 3.00 | 3.60 | |
| Bille D7.0 (x10) paquet de 10 | ||||
| 23 | 959156 | 1.65 | 1.98 | |
| Cylindre | ||||
| 24 | 323056 | 221.65 | 265.98 | |
| Anneau de retenue | ||||
| 25 | 323068 | 3.30 | 3.96 | |
| Second Frappeur | ||||
| 26 | 323057 | 17.05 | 20.46 | |
| O Ring H 25pv | ||||
| 27 | 323058 | 3.30 | 3.96 | |
| Amortisseur H 25pv | ||||
| 28 | 323059 | 9.30 | 11.16 | |
| Amortisseur | ||||
| 29 | 323060 | 3.30 | 3.96 | |
| Joint H 25pv | ||||
| 30 | 323061 | 8.40 | 10.08 | |
| Clips H 25pv | ||||
| 31 | 323062 | 1.65 | 1.98 | |
| Entretoise H 25pv | ||||
| 32 | 323063 | 16.09 | 19.30 | |
| Frappeur H 25pv | ||||
| 33 | 323066 | 13.75 | 16.50 | |
| O'ring (d.i 19.2) | ||||
| 34 | 319577 | 3.30 | 3.96 | |
| O'ring (d.i 19.2) | ||||
| 35 | 319577 | 3.30 | 3.96 | |
| Goupille | ||||
| 36 | 319581 | 1.65 | 1.98 | |
| Piston | ||||
| 37 | 319580 | 3.30 | 3.96 | |
| Bielle | ||||
| 38 | 319585 | 3.30 | 3.96 | |
| Clavette 3*3*8 | ||||
| 39 | 944109 | 1.70 | 2.04 | |
| Excentrique H 25pv | ||||
| 40 | 323054 | 39.88 | 47.85 | |
| Couvercle Carter H 25pv | ||||
| 42 | 323079 | 11.10 | 13.32 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 43 | 983162 | 1.05 | 1.26 | |
| O-ring | ||||
| 45 | 980715 | 2.40 | 2.88 | |
| Carter H 25pv | ||||
| 46 | 323053 | 58.44 | 70.12 | |
| INBUSBOUT M6X35 (OUD 949692Z,10S) | ||||
| 47 | 949692 | 3.18 | 3.82 | |
| Joint | ||||
| 48 | 981851 | 2.55 | 3.06 | |
| O-ring Dh 25v/vtp 18 | ||||
| 49 | 872767 | 1.65 | 1.98 | |
| Roulement A Billes | ||||
| 50 | 6002DD | 7.05 | 8.46 | |
| Bague d'arrêt D32 | ||||
| 51 | 948001 | 1.20 | 1.44 | |
| Engrenage | ||||
| 52 | 323055 | 32.18 | 38.61 | |
| Roulement A Aiguilles | ||||
| 53 | 939299 | 10.65 | 12.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 323084 | |||
| Roulement à billes 6001dducmps2s (ancien 980925) | ||||
| 55 | 6001DD | 6.45 | 7.74 | |
| Rondelle | ||||
| 56 | 971736 | 1.05 | 1.26 | |
| Induit 230v | ||||
| 57 | 360660E | 110.83 | 132.99 | |
| Baffle | ||||
| 58 | 323083 | 3.30 | 3.96 | |
| HEX.HD. TAPSCHROEF D5X40 | ||||
| 59 | 980864 | 1.00 | 1.20 | |
| Inducteur H 25pv Includ.61 | ||||
| 60 | 340593E | 102.16 | 122.60 | |
| Raccord | ||||
| 61 | 930703 | 2.40 | 2.88 | |
| Rondelle | ||||
| 62 | 982631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 63 | 608VVM | 5.70 | 6.84 | |
| Carter | ||||
| 65 | 323082 | 64.21 | 77.06 | |
| S/e Porte Balais | ||||
| 66 | 958900 | 6.45 | 7.74 | |
| Charbons (1 paire) | ||||
| 67 | 999056 | 6.45 | 7.74 | |
| Bouchon Charbon | ||||
| 68 | 945161 | 1.20 | 1.44 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 70 | 994192 | 1.04 | 1.24 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 71 | 302089 | 1.05 | 1.26 | |
| Vis Ø 4*25 noir | ||||
| 72 | 307028 | 1.05 | 1.26 | |
| Vis de réglage hexagonale M5x8 | ||||
| 73 | 938477 | 1.05 | 1.26 | |
| Couvercle H 25pv | ||||
| 74 | 323085 | 16.09 | 19.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 75 | 307811 | |||
| Fil interne | ||||
| 76 | 994190 | 1.05 | 1.26 | |
| Tube | ||||
| 77 | 321322 | 1.65 | 1.98 | |
| Support Except For Usa,can | ||||
| 78 | 317492 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 79 | 323086 | |||
| Interrupteur (type de pilier 1p) | ||||
| 79A | 370379 | 18.84 | 22.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | 953327 | |||
| Serre Cable | ||||
| 82 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 984750 | |||
| DOUILLE DE PALIER (B) | ||||
| 84 | 310111 | 8.40 | 10.08 | |
| Connecteur 50091 | ||||
| 85 | 959140 | 3.30 | 3.96 | |
| Condensateur | ||||
| 86 | 994273 | 4.29 | 5.14 | |
| Support Except For Usa,can | ||||
| 87 | 317492 | 1.65 | 1.98 | |
| Câble 5M 2 X1.0 Ho7rn-f (sans prise) | ||||
| 88 | 500454Z | 15.54 | 18.64 | |
| O Ring | ||||
| 89 | 325257 | 3.30 | 3.96 | |
| Jeu de poignées (a+b) | ||||
| 90 | 335207 | 11.55 | 13.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 323090 | |||
| Graisse (tube 30 Grammes) | ||||
| 601 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 602 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 603 | 980927 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 604 | 303046 | |||
