Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G23UDY2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

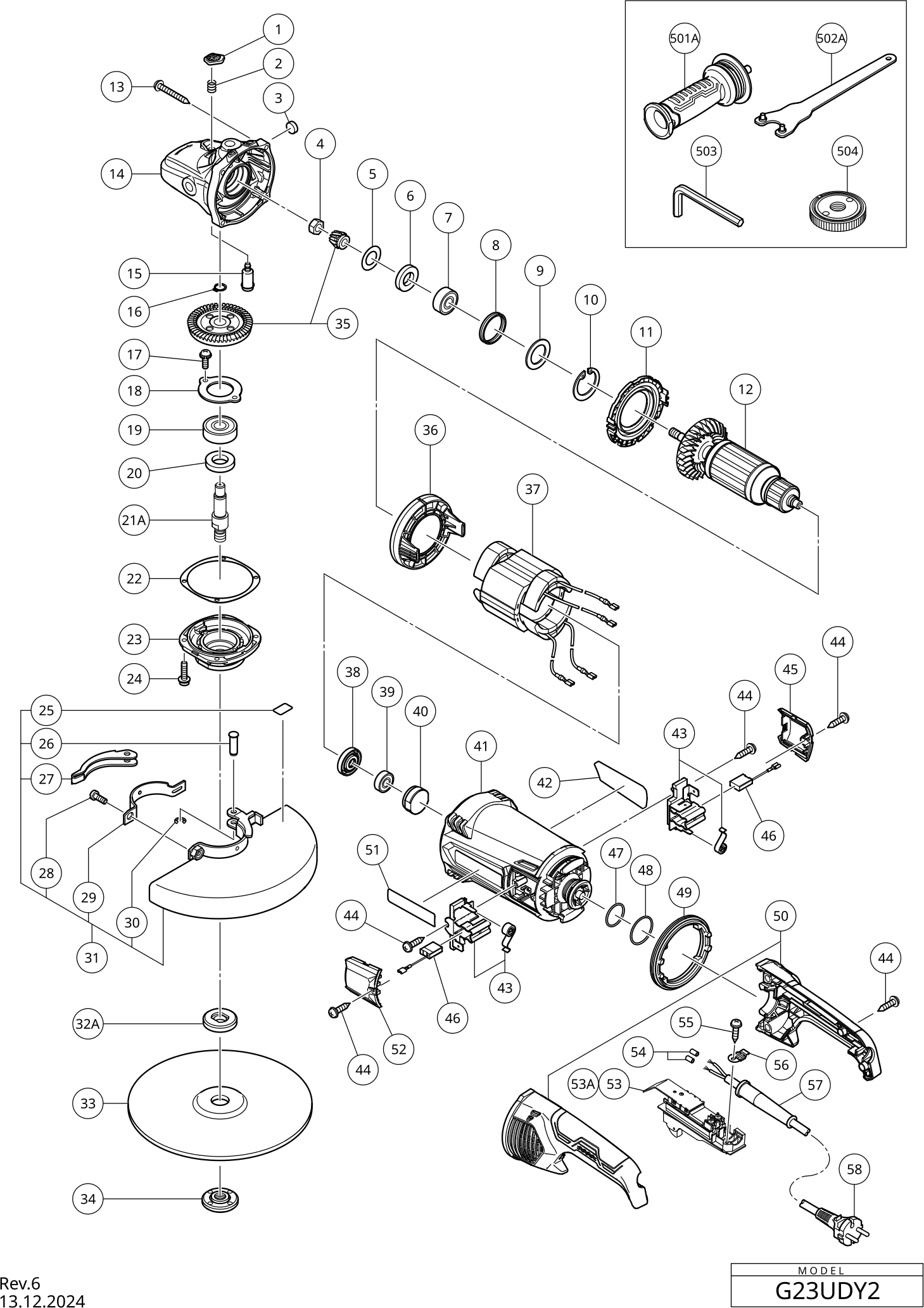

Dessins des Hikoki G23UDY2
Liste de pièces de rechange des Hikoki G23UDY2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| INDUIT 220-230 VOLTS | ||||
| *12 | 361093E | 50.33 | 60.39 | |
| INDUIT 240 VOLTS | ||||
| *12 | 361093F | 50.33 | 60.39 | |
| Protecteur de roue Ass'y incl.32-38 pour l'Europe | ||||
| *31 | 337225 | 14.03 | 16.83 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *37 | 341007E | 45.24 | 54.28 | |
| Assemblage du stator 240v inclus.40 | ||||
| *37 | 341007F | 44.83 | 53.79 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| *46 | 999089 | 9.30 | 11.16 | |
| Charbons (1 Paire) For Aus,nzl,gbr,nor,swe,den,fi | ||||
| *46 | 999061 | 4.20 | 5.04 | |
| SCHAKELAAR (OUD 373756) | ||||
| *53A | 381429 | 25.80 | 30.96 | |
| Entree De Cable Ø 10,7 | ||||
| *57 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| *57 | 958049 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| *58 | 500435Z | |||
| Bouton-poussoir | ||||
| 1 | 337641 | 1.04 | 1.24 | |
| Ressort | ||||
| 2 | 320219 | 1.35 | 1.62 | |
| Rondelle | ||||
| 3 | 937033 | 1.04 | 1.24 | |
| Ecrou M10 G23sf2/se2/sc3 | ||||
| 4 | 320226 | 1.35 | 1.62 | |
| Rondelle G23sf2/se2/sc3 | ||||
| 5 | 320221 | 1.35 | 1.62 | |
| Feutre | ||||
| 6 | 320222 | 1.35 | 1.62 | |
| Roulement A Bille | ||||
| 7 | 6301DD | 6.75 | 8.10 | |
| Plaq.en Caoutchouc (1) | ||||
| 8 | 330031 | 1.20 | 1.44 | |
| Rondelle (1) | ||||
| 9 | 337642 | 1.04 | 1.24 | |
| Circlips | ||||
| 10 | 948391 | 1.65 | 1.98 | |
| Guide de ventilateur (b) | ||||
| 11 | 337640 | 1.04 | 1.24 | |
| Vis Ø 5*35 Noir | ||||
| 13 | 323209 | 1.35 | 1.62 | |
| COUVERCLE DE L'ENGRENAGE (A) ASS'Y | ||||
| 14 | 374598 | 19.53 | 23.43 | |
| Goupille de blocage | ||||
| 15 | 306890 | 1.80 | 2.16 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 16 | 939542 | 1.50 | 1.80 | |
| Vis G-23 | ||||
| 17 | 992038 | 1.04 | 1.24 | |
| Couvercle Roulemement | ||||
| 18 | 320229 | 1.35 | 1.62 | |
| Roulement à billes 6302vvcmps2s | ||||
| 19 | 6302VV | 9.30 | 11.16 | |
| Feutre | ||||
| 20 | 990852 | 1.04 | 1.24 | |
| AS | ||||
| 21A | 378127 | 3.66 | 4.39 | |
| Joint G23sf2/se2/sc3 | ||||
| 22 | 320228 | 1.35 | 1.62 | |
| Couvercle d'engrenages | ||||
| 23 | 320227 | 4.96 | 5.96 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 24 | 994192 | 1.04 | 1.24 | |
| Etiquette | ||||
| 25 | 311492 | 1.20 | 1.44 | |
| Goupille G 13se Till 11.2014 | ||||
| 26 | 321546 | 3.00 | 3.60 | |
| Manette Vb13y | ||||
| 27 | 321545 | 3.00 | 3.60 | |
| Vis M8x25 (paquet de 10) | ||||
| 28 | 949760 | 5.55 | 6.66 | |
| Collier pour couvercle de protection | ||||
| 29 | 321544 | 1.50 | 1.80 | |
| Bague | ||||
| 30 | 673489 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 32A | 376202 | |||
| Pas d'informations disponibles, non commandable | ||||
| 33 | 316825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 34 | 373779 | |||
| ENGRENAGE ET ARBRE | ||||
| 35 | 330688 | 24.75 | 29.70 | |
| GUIDE DE VENTILATEUR (C) | ||||
| 36 | 373752 | 1.80 | 2.16 | |
| Bague | ||||
| 38 | 330029 | 1.80 | 2.16 | |
| Roulement | ||||
| 39 | 6000VV | 6.15 | 7.38 | |
| Bague de palier | ||||
| 40 | 321536 | 11.55 | 13.86 | |
| Boîte de boîtier DUO 110 - Ensemble | ||||
| 41 | 373751 | 17.88 | 21.45 | |
| Ensemble De Porte-Balai | ||||
| 43 | 322323 | 4.96 | 5.96 | |
| Vis Ø 4*16 Noir | ||||
| 44 | 305812 | 1.04 | 1.24 | |
| PLAQUE DE COUVERTURE DE BROSSE EN CARBONE | ||||
| 45 | 373754 | 1.04 | 1.24 | |
| Joint Torique | ||||
| 47 | 326724 | 1.20 | 1.44 | |
| Joint Torique | ||||
| 48 | 326725 | 1.20 | 1.44 | |
| AMORTISSEUR DE POIGNÉE | ||||
| 49 | 373753 | 2.70 | 3.24 | |
| Ensemble de Poignées Arrière | ||||
| 50 | 373921 | 11.55 | 13.86 | |
| PLAQUE DE COUVERTURE DE BROSSE EN CARBONE | ||||
| 52 | 373755 | 1.04 | 1.24 | |
| Interrupteur | ||||
| 53 | 373756 | 49.64 | 59.56 | |
| Manchon à cabler | ||||
| 54 | 981373 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 55 | 984750 | |||
| Pince pour cordon | ||||
| 56 | 331336 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 501A | 381402 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 376127 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 378126 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 316825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 310337 | |||
| Ensemble de poignée de tuyau Includ.602 | ||||
| 603 | 323993 | 63.66 | 76.40 | |
| Boulon | ||||
| 604 | 985597 | 2.85 | 3.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 605 | 332797 | |||
