Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G23ST'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

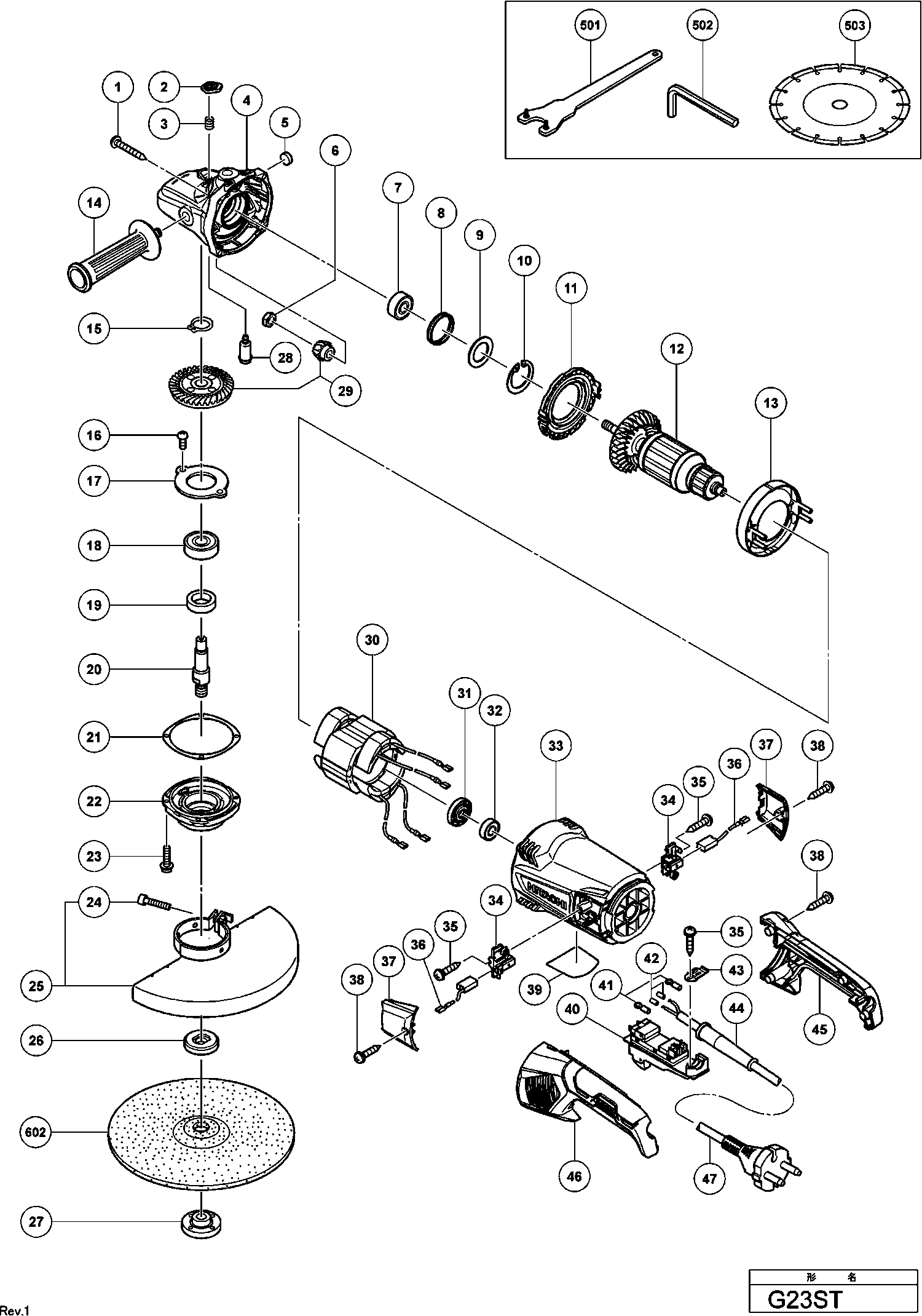

Dessins des Hikoki G23ST
Liste de pièces de rechange des Hikoki G23ST
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230v | ||||
| *12 | 360982E | 41.25 | 49.50 | |
| INDUIT 110 VOLTS | ||||
| *12 | 360982C | 38.56 | 46.27 | |
| INDUIT 240 VOLTS | ||||
| *12 | 360982F | 34.16 | 40.99 | |
| Protecteur | ||||
| *25 | 338292 | 8.10 | 9.72 | |
| Pas d'informations disponibles, non commandable | ||||
| *26 | 937907Z | |||
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *30 | 340888E | 30.25 | 36.30 | |
| INDUCTEUR 110 VOLTS | ||||
| *30 | 340888C | 28.27 | 33.92 | |
| Pas d'informations disponibles, non commandable | ||||
| *33 | 338296 | |||
| Carter (1) | ||||
| *33B | 337643 | 11.10 | 13.32 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| *36 | 999093 | 6.75 | 8.10 | |
| Balais de charbon (1 paire) | ||||
| *36 | 999059 | 3.30 | 3.96 | |
| Interrupteur (type verrouillage on/off) | ||||
| *40A | 337647 | 12.60 | 15.12 | |
| Interrupteur (type verrouillage off) | ||||
| *40A | 337648 | 12.60 | 15.12 | |
| Manchon à cabler | ||||
| *42 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| *44 | 940778 | 2.10 | 2.52 | |
| Armure de Cordon D11.6 | ||||
| *44 | 337918 | 1.05 | 1.26 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| *44 | 958049 | 1.04 | 1.24 | |
| CÂBLE (CORDON ARMURE D10.7) | ||||
| *47 | 500492Z | 6.45 | 7.74 | |
| Vis Ø 5*35 Noir | ||||
| 1 | 323209 | 1.35 | 1.62 | |
| Bouton-poussoir | ||||
| 2 | 337641 | 1.04 | 1.24 | |
| Bouton-poussoir | ||||
| 2A | 337641 | 1.04 | 1.24 | |
| Ressort | ||||
| 3 | 320219 | 1.35 | 1.62 | |
| Couverture d'engrenage | ||||
| 4 | 337650 | 15.95 | 19.14 | |
| Rondelle | ||||
| 5 | 937033 | 1.04 | 1.24 | |
| Ecrou M10 G23sf2/se2/sc3 | ||||
| 6 | 320226 | 1.35 | 1.62 | |
| Roulement à billes 6301vvcmps2s | ||||
| 7 | 6301VV | 8.55 | 10.26 | |
| Plaq.en Caoutchouc (1) | ||||
| 8 | 330031 | 1.20 | 1.44 | |
| Rondelle (1) | ||||
| 9 | 337642 | 1.04 | 1.24 | |
| Circlips | ||||
| 10 | 948391 | 1.65 | 1.98 | |
| Guide de ventilateur (b) | ||||
| 11 | 337640 | 1.04 | 1.24 | |
| Induit 230v | ||||
| 12 | 360982E | 41.25 | 49.50 | |
| INDUIT 110 VOLTS | ||||
| 12 | 360982C | 38.56 | 46.27 | |
| INDUIT 240 VOLTS | ||||
| 12 | 360982F | 34.16 | 40.99 | |
| Guide de ventilateur (a) | ||||
| 13 | 337639 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 937981 | |||
| Circlips Ø12 (x10) paquet de 10 | ||||
| 15 | 939542 | 1.50 | 1.80 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 16 | 949236 | 1.05 | 1.26 | |
| Couvercle Roulemement | ||||
| 17 | 320229 | 1.35 | 1.62 | |
| Roulement à billes 6302vvcmps2s | ||||
| 18 | 6302VV | 9.30 | 11.16 | |
| Feutre | ||||
| 19 | 990852 | 1.04 | 1.24 | |
| Arbre | ||||
| 20 | 320234 | 6.96 | 8.36 | |
| ARBRE | ||||
| 20A | 378127 | 3.66 | 4.39 | |
| Joint G23sf2/se2/sc3 | ||||
| 21 | 320228 | 1.35 | 1.62 | |
| Couvercle d'engrenages | ||||
| 22 | 320227 | 4.96 | 5.96 | |
| GLAND D'EMBALLAGE | ||||
| 22 | 339726 | 4.50 | 5.40 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 23 | 994192 | 1.04 | 1.24 | |
| Vis M8x25 (paquet de 10) | ||||
| 24 | 949760 | 5.55 | 6.66 | |
| Protecteur | ||||
| 25 | 338292 | 8.10 | 9.72 | |
| Rondelle de roue (c) pour casserole (120v) | ||||
| 26 | 334456 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 27 | 937923P | |||
| Pas d'informations disponibles, non commandable | ||||
| 27A | 373779 | |||
| Goupille de blocage | ||||
| 28 | 306890 | 1.80 | 2.16 | |
| ENGRENAGE ET ARBRE | ||||
| 29 | 330688 | 24.75 | 29.70 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 30 | 340888E | 30.25 | 36.30 | |
| INDUCTEUR 110 VOLTS | ||||
| 30 | 340888C | 28.27 | 33.92 | |
| Bague | ||||
| 31 | 330029 | 1.80 | 2.16 | |
| Roulement | ||||
| 32 | 6000VV | 6.15 | 7.38 | |
| Carter (1) | ||||
| 33 | 337643 | 11.10 | 13.32 | |
| PORTE-BROSSE | ||||
| 34 | 337646 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 984750 | |||
| Brosses de charbon auto-stop (2 pièces) | ||||
| 36 | 999093 | 6.75 | 8.10 | |
| Balais de charbon (1 paire) | ||||
| 36 | 999059 | 3.30 | 3.96 | |
| COUVERTURE DE BROSSE | ||||
| 37 | 337649 | 1.04 | 1.24 | |
| Vis Ø 4*16 Noir | ||||
| 38 | 305812 | 1.04 | 1.24 | |
| Commutateur | ||||
| 40 | 320238 | 22.55 | 27.06 | |
| Interrupteur (type verrouillage off) | ||||
| 40A | 337648 | 12.60 | 15.12 | |
| Interrupteur (type verrouillage on/off) | ||||
| 40A | 337647 | 12.60 | 15.12 | |
| Terminal M4 | ||||
| 41 | 930804 | 3.00 | 3.60 | |
| Manchon (d) | ||||
| 42 | 961820 | 1.05 | 1.26 | |
| Manchon à cabler | ||||
| 42 | 981373 | 1.05 | 1.26 | |
| Pince pour cordon | ||||
| 43 | 331336 | 1.20 | 1.44 | |
| Entree De Cable Ø 10,7 | ||||
| 44 | 940778 | 2.10 | 2.52 | |
| Armure de Cordon D11.6 | ||||
| 44 | 337918 | 1.05 | 1.26 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 44 | 958049 | 1.04 | 1.24 | |
| Poignée (b) | ||||
| 45 | 337645 | 3.30 | 3.96 | |
| Poignée (a) G18u/g23u et autres | ||||
| 46 | 337644 | 3.30 | 3.96 | |
| CÂBLE (CORDON ARMURE D10.7) | ||||
| 47 | 500492Z | 6.45 | 7.74 | |
| ENSEMBLE ENGRENAGE DE PRESSE-ÉTOUPE NEUF | ||||
| 48 | 381622 | 20.24 | 24.29 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 325491 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501A | 376127 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 378126 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 994275 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 316825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 310337 | |||
| Ensemble de poignée de tuyau Includ.602 | ||||
| 604 | 323993 | 63.66 | 76.40 | |
| Boulon | ||||
| 605 | 985597 | 2.85 | 3.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 606 | 332797 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 316824 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 332795 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 332796 | |||
