Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G23SEY'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

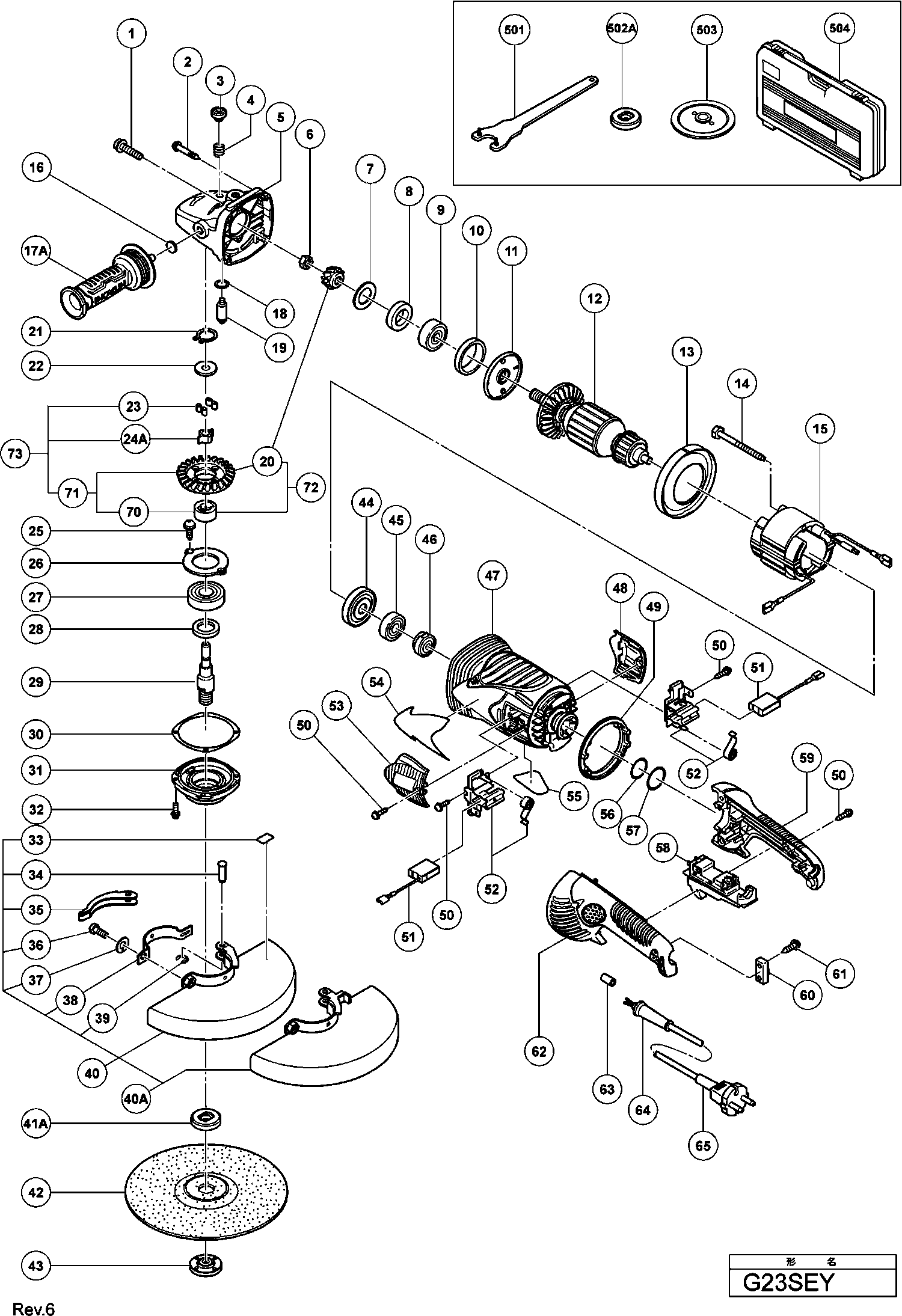

Dessins des Hikoki G23SEY
Liste de pièces de rechange des Hikoki G23SEY
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M.5*14 | ||||
| 1 | 984509 | 1.05 | 1.26 | |
| Vis Ø 5*35 Noir | ||||
| 2 | 323209 | 1.35 | 1.62 | |
| Bouton G23se | ||||
| 3 | 306888 | 1.04 | 1.24 | |
| Ressort | ||||
| 4 | 320219 | 1.35 | 1.62 | |
| Carter | ||||
| 5 | 326717 | 25.58 | 30.69 | |
| Ecrou M10 G23sf2/se2/sc3 | ||||
| 6 | 320226 | 1.35 | 1.62 | |
| Rondelle G23sf2/se2/sc3 | ||||
| 7 | 320221 | 1.35 | 1.62 | |
| Feutre | ||||
| 8 | 320222 | 1.35 | 1.62 | |
| Roulement A Bille | ||||
| 9 | 6301DD | 6.75 | 8.10 | |
| Bague G-23 | ||||
| 10 | 994208 | 1.04 | 1.24 | |
| Couvercle Roulement | ||||
| 11 | 320220 | 2.55 | 3.06 | |
| INDUIT 220 -230 VOLT | ||||
| 12 | 360777E | 82.64 | 99.16 | |
| Baffle | ||||
| 13 | 320215 | 1.35 | 1.62 | |
| Vis D5x75 (ancien 963454z) | ||||
| 14 | 984271 | 1.04 | 1.24 | |
| Inducteur G 23scy/sey | ||||
| 15 | 340682E | 48.81 | 58.58 | |
| Rondelle | ||||
| 16 | 937033 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 17A | 336864 | |||
| Joint Torique | ||||
| 18 | 320218 | 1.20 | 1.44 | |
| Goupille de blocage | ||||
| 19 | 306890 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 20 | 326718 | |||
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 21 | 939540 | 1.95 | 2.34 | |
| Rondelle | ||||
| 22 | 326722 | 1.20 | 1.44 | |
| Amortisseur | ||||
| 23 | 326721 | 7.43 | 8.91 | |
| Connecteur | ||||
| 24A | 333147 | 4.35 | 5.22 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 25 | 949236 | 1.05 | 1.26 | |
| Vis G-23 | ||||
| 25A | 992038 | 1.04 | 1.24 | |
| Plaque | ||||
| 26 | 326723 | 1.20 | 1.44 | |
| Roulement à billes 6302vvcmps2s | ||||
| 27 | 6302VV | 9.30 | 11.16 | |
| Feutre | ||||
| 28 | 990852 | 1.04 | 1.24 | |
| Arbre | ||||
| 29 | 326727 | 9.90 | 11.88 | |
| Joint G23sf2/se2/sc3 | ||||
| 30 | 320228 | 1.35 | 1.62 | |
| Couvercle d'engrenages | ||||
| 31 | 320227 | 4.96 | 5.96 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 32 | 994192 | 1.04 | 1.24 | |
| Etiquette | ||||
| 33 | 311492 | 1.20 | 1.44 | |
| Goupille G 13se Till 11.2014 | ||||
| 34 | 321546 | 3.00 | 3.60 | |
| Manette Vb13y | ||||
| 35 | 321545 | 3.00 | 3.60 | |
| Vis M8x22 Pour G 23sc2/se2/sc3 | ||||
| 36 | 306887 | 1.05 | 1.26 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 37 | 949457 | 1.05 | 1.26 | |
| Collier pour couvercle de protection | ||||
| 38 | 321544 | 1.50 | 1.80 | |
| Bague | ||||
| 39 | 673489 | 1.04 | 1.24 | |
| Protecteur Complet G23sc3 G23mr Includ.32-38 | ||||
| 40 | 321547 | 26.26 | 31.52 | |
| Protecteur de roue Ass'y incl.32-38 pour l'Europe | ||||
| 40A | 337225 | 14.03 | 16.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 937908Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 41A | 376202 | |||
| Pas d'informations disponibles, non commandable | ||||
| 42 | 316825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 43 | 937909Z | |||
| Joint Poussiere G23sf2/se2/sc3 | ||||
| 44 | 320216 | 1.35 | 1.62 | |
| Roulement | ||||
| 45 | 6000VV | 6.15 | 7.38 | |
| Bague de palier | ||||
| 46 | 321536 | 11.55 | 13.86 | |
| Carter | ||||
| 47 | 326712 | 41.39 | 49.66 | |
| Couvreur de Brosse | ||||
| 48 | 326715 | 2.25 | 2.70 | |
| Amortisseur de poignée | ||||
| 49 | 326726 | 4.35 | 5.22 | |
| Vis Ø 4*16 Noir | ||||
| 50 | 305812 | 1.04 | 1.24 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| 51 | 999089 | 9.30 | 11.16 | |
| Charbons (1 Paire) For Aus,nzl,gbr,nor,swe,den,fi | ||||
| 51 | 999061 | 4.20 | 5.04 | |
| Ensemble De Porte-Balai | ||||
| 52 | 322323 | 4.96 | 5.96 | |
| Protecteur Charbon Droit | ||||
| 53 | 326716 | 3.30 | 3.96 | |
| Joint Torique | ||||
| 56 | 326724 | 1.20 | 1.44 | |
| Joint Torique | ||||
| 57 | 326725 | 1.20 | 1.44 | |
| Commutateur | ||||
| 58 | 320238 | 22.55 | 27.06 | |
| Poignée (b) | ||||
| 59 | 326714 | 12.08 | 14.49 | |
| Serre Cable | ||||
| 60 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 61 | 984750 | |||
| Poignée (a) | ||||
| 62 | 326713 | 12.08 | 14.49 | |
| Manchon à cabler | ||||
| 63 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| 64 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 64 | 958049 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 500408Z | |||
| Interne | ||||
| 70 | 328700 | 8.70 | 10.44 | |
| Ensemble Interne (avec engrenage) Incl.70 | ||||
| 71 | 328694 | 32.04 | 38.44 | |
| SET D'ENGRENAGE G23 UVP (ANCIEN 326718) | ||||
| 72 | 328697 | 37.54 | 45.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 73 | 328698 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 325491 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 376202 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 937917Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 326175 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504A | 323713 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 316825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 310337 | |||
| Ensemble de poignée de tuyau Includ.602 | ||||
| 603 | 323993 | 63.66 | 76.40 | |
| Boulon | ||||
| 604 | 985597 | 2.85 | 3.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 605 | 332797 | |||
