Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G23SC3'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

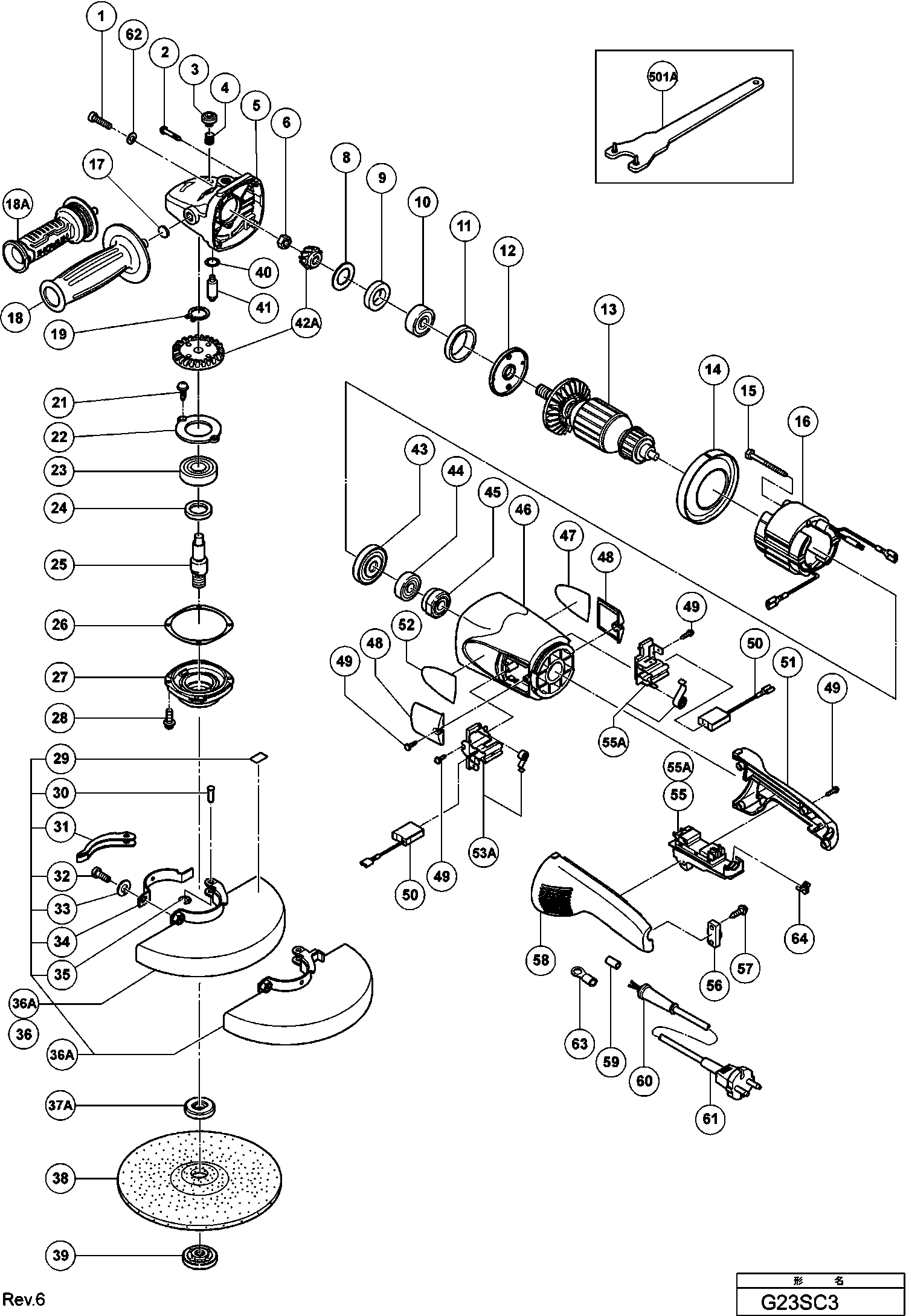

Dessins des Hikoki G23SC3
Liste de pièces de rechange des Hikoki G23SC3
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M.5*14 | ||||
| 1 | 984509 | 1.05 | 1.26 | |
| VIS C M4X34 | ||||
| 2 | 301654 | 1.05 | 1.26 | |
| Bouton G23se | ||||
| 3 | 306888 | 1.04 | 1.24 | |
| Ressort | ||||
| 4 | 320219 | 1.35 | 1.62 | |
| Carter Pignon Includ.4,5,17,39,40 | ||||
| 5 | 320217 | 17.76 | 21.32 | |
| Ecrou M10 G23sf2/se2/sc3 | ||||
| 6 | 320226 | 1.35 | 1.62 | |
| Rondelle G23sf2/se2/sc3 | ||||
| 8 | 320221 | 1.35 | 1.62 | |
| Feutre | ||||
| 9 | 320222 | 1.35 | 1.62 | |
| Roulement A Bille | ||||
| 10 | 6301DD | 6.75 | 8.10 | |
| Bague G-23 | ||||
| 11 | 994208 | 1.04 | 1.24 | |
| Couvercle Roulement | ||||
| 12 | 320220 | 2.55 | 3.06 | |
| Induit G 23se2/sc3/cm 7mc | ||||
| 13 | 360594E | 77.00 | 92.40 | |
| Baffle | ||||
| 14 | 320215 | 1.35 | 1.62 | |
| Vis D5x75 (ancien 963454z) | ||||
| 15 | 984271 | 1.04 | 1.24 | |
| Inducteur G 23se2/sc3/cm 7mc | ||||
| 16 | 340546E | 50.10 | 60.12 | |
| Rondelle | ||||
| 17 | 937033 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 937981 | |||
| Pas d'informations disponibles, non commandable | ||||
| 18A | 336864 | |||
| Circlips Ø12 (x10) paquet de 10 | ||||
| 19 | 939542 | 1.50 | 1.80 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 21 | 949236 | 1.05 | 1.26 | |
| Vis G-23 | ||||
| 21A | 992038 | 1.04 | 1.24 | |
| Couvercle Roulemement | ||||
| 22 | 320229 | 1.35 | 1.62 | |
| Roulement | ||||
| 23 | 6302DD | 8.85 | 10.62 | |
| Feutre | ||||
| 24 | 990852 | 1.04 | 1.24 | |
| Arbre | ||||
| 25 | 320234 | 6.96 | 8.36 | |
| Joint G23sf2/se2/sc3 | ||||
| 26 | 320228 | 1.35 | 1.62 | |
| Couvercle d'engrenages | ||||
| 27 | 320227 | 4.96 | 5.96 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 28 | 994192 | 1.04 | 1.24 | |
| Etiquette | ||||
| 29 | 311492 | 1.20 | 1.44 | |
| Goupille G 13se Till 11.2014 | ||||
| 30 | 321546 | 3.00 | 3.60 | |
| Manette Vb13y | ||||
| 31 | 321545 | 3.00 | 3.60 | |
| Vis M8x22 Pour G 23sc2/se2/sc3 | ||||
| 32 | 306887 | 1.05 | 1.26 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 33 | 949457 | 1.05 | 1.26 | |
| Collier pour couvercle de protection | ||||
| 34 | 321544 | 1.50 | 1.80 | |
| Bague | ||||
| 35 | 673489 | 1.04 | 1.24 | |
| Protecteur Complet G23sc3 G23mr Includ.32-38 | ||||
| 36 | 321547 | 26.26 | 31.52 | |
| Garde de roue Ass'y Includ.32-38 pour l'Europe | ||||
| 36A | 337223 | 14.03 | 16.83 | |
| Protecteur de roue Ass'y incl.32-38 pour l'Europe | ||||
| 36A | 337225 | 14.03 | 16.83 | |
| Plus disponible, pas de remplacement | ||||
| 37 | 937922P | |||
| Pas d'informations disponibles, non commandable | ||||
| 37A | 376202 | |||
| Pas d'informations disponibles, non commandable | ||||
| 38 | 316825 | |||
| Collet Exterieur | ||||
| 39 | 937923P | 5.40 | 6.48 | |
| Joint Torique | ||||
| 40 | 320218 | 1.20 | 1.44 | |
| Goupille de blocage | ||||
| 41 | 306890 | 1.80 | 2.16 | |
| Couple Pignon G 23ss/cm 7mc | ||||
| 42A | 330032 | 20.90 | 25.08 | |
| Joint Poussiere G23sf2/se2/sc3 | ||||
| 43 | 320216 | 1.35 | 1.62 | |
| Roulement | ||||
| 44 | 6000VV | 6.15 | 7.38 | |
| Bague de palier | ||||
| 45 | 321536 | 11.55 | 13.86 | |
| Carcasse | ||||
| 46 | 321535 | 34.10 | 40.92 | |
| Capot Charbons G23sf2/sc3 | ||||
| 48 | 320232 | 1.35 | 1.62 | |
| Vis Ø 4*16 Noir | ||||
| 49 | 305812 | 1.04 | 1.24 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| 50 | 999089 | 9.30 | 11.16 | |
| Charbons (1 Paire) For Aus,nzl,gbr,nor,swe,den,fi | ||||
| 50 | 999061 | 4.20 | 5.04 | |
| Poignee | ||||
| 51 | 320231 | 3.75 | 4.50 | |
| Ensemble De Porte-Balai | ||||
| 53A | 322323 | 4.96 | 5.96 | |
| Commutateur | ||||
| 55 | 320238 | 22.55 | 27.06 | |
| Plus disponible, pas de remplacement | ||||
| 55A | 322614 | |||
| Serre Cable | ||||
| 56 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 57 | 984750 | |||
| Demi-poignee (a)g23sf2/se2/sc3 | ||||
| 58 | 320230 | 4.96 | 5.96 | |
| Manchon à cabler | ||||
| 59 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| 60 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 60 | 958049 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 61 | 500435Z | |||
| Rondelle de ressort M5 (10 pièces) | ||||
| 62 | 949454 | 1.04 | 1.24 | |
| Terminal M4 | ||||
| 63 | 930804 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 64 | 322549 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501A | 325491 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 310337 | |||
| Protecteur | ||||
| 602 | 937984Z | 32.18 | 38.61 | |
| Ensemble de poignée de tuyau Includ.602 | ||||
| 603A | 323993 | 63.66 | 76.40 | |
| Boulon | ||||
| 604 | 985597 | 2.85 | 3.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 605 | 323713 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 332797 | |||
