Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G23SC2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

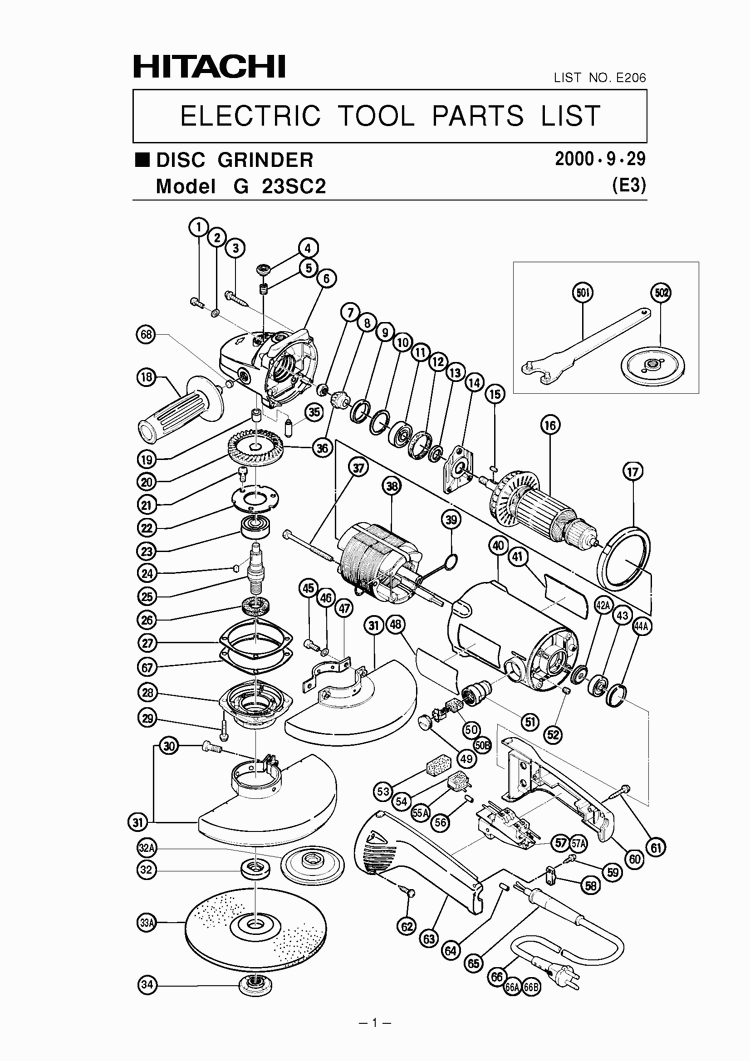

Dessins des Hikoki G23SC2
Liste de pièces de rechange des Hikoki G23SC2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis à Métaux M5X14 (10 Pièces) | ||||
| 1 | 949238 | 1.05 | 1.26 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 2 | 949454 | 1.04 | 1.24 | |
| VIS C M4X34 | ||||
| 3 | 301654 | 1.05 | 1.26 | |
| Bouton G23se | ||||
| 4 | 306888 | 1.04 | 1.24 | |
| Ressort | ||||
| 5 | 306889 | 1.04 | 1.24 | |
| Carter Pignon G 23se Includ.4,5,19a,36,64 | ||||
| 6 | 306105 | 21.04 | 25.24 | |
| Ecrou Psp-9 | ||||
| 7 | 946228 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 306110 | |||
| Joint G23se | ||||
| 9 | 306107 | 1.05 | 1.26 | |
| Rondelle | ||||
| 10 | 306113 | 1.04 | 1.24 | |
| Roulement A Bille | ||||
| 11 | 6301DD | 6.75 | 8.10 | |
| Bague G-23 | ||||
| 12 | 994208 | 1.04 | 1.24 | |
| Feutre | ||||
| 13 | 990864 | 1.04 | 1.24 | |
| Couvercle Rlt G23se | ||||
| 14 | 306106 | 1.35 | 1.62 | |
| Clavette 3*3*10 | ||||
| 15 | 940533 | 1.20 | 1.44 | |
| Induit 220-230 Volt | ||||
| 16 | 360287E | 91.30 | 109.56 | |
| Induit 240v | ||||
| 16 | 360287F | 91.30 | 109.56 | |
| Deflecteur D'air | ||||
| 17 | 306103 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 937981 | |||
| Roulement Aiguilles | ||||
| 19 | 673002 | 4.35 | 5.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 20 | 306109 | |||
| Vis G-23 | ||||
| 21 | 992038 | 1.04 | 1.24 | |
| Flasque De Palier | ||||
| 22 | 937035 | 1.04 | 1.24 | |
| Roulement | ||||
| 23 | 6302DD | 8.85 | 10.62 | |
| Clavette 4*4*8 (say150 Vb13y) Since 9.2000 | ||||
| 24 | 980809 | 1.04 | 1.24 | |
| Arbre | ||||
| 25 | 990857 | 30.61 | 36.74 | |
| Feutre | ||||
| 26 | 990852 | 1.04 | 1.24 | |
| Joint | ||||
| 27 | 306112 | 1.35 | 1.62 | |
| Palier | ||||
| 28 | 306111 | 6.90 | 8.28 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 29 | 994192 | 1.04 | 1.24 | |
| Vis M8x22 Pour G 23sc2/se2/sc3 | ||||
| 30 | 306887 | 1.05 | 1.26 | |
| Protecteur | ||||
| 31 | 937984Z | 32.18 | 38.61 | |
| Plus disponible, pas de remplacement | ||||
| 32 | 937922P | |||
| Rondelle de roue (b) | ||||
| 32A | 937908Z | 28.60 | 34.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 33A | 316825 | |||
| Collet Exterieur | ||||
| 34 | 937923P | 5.40 | 6.48 | |
| Goupille de blocage | ||||
| 35 | 306890 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 36 | 306108 | |||
| Vis D5x75 (ancien 963454z) | ||||
| 37 | 984271 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 38 | 340261J | |||
| Connecteur de balai de charbon | ||||
| 39 | 958032 | 1.04 | 1.24 | |
| Carcasse Assemblée y Incluant.76,77 | ||||
| 40 | 306102 | 19.39 | 23.26 | |
| Joint Cm 12y | ||||
| 42A | 310998 | 1.05 | 1.26 | |
| Roulement | ||||
| 43A | 6000VV | 6.15 | 7.38 | |
| Bague Caoutchouc G-23 | ||||
| 44C | 994202 | 1.05 | 1.26 | |
| Vis M8x20 par paquet de 10 | ||||
| 45 | 949656 | 5.55 | 6.66 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 46 | 949457 | 1.05 | 1.26 | |
| Rondelle | ||||
| 47 | 937911 | 1.65 | 1.98 | |
| Bouchon De Charbon | ||||
| 49 | 940540 | 1.04 | 1.24 | |
| Jeu De Charbons (1 paire) | ||||
| 50 | 999044 | 4.50 | 5.40 | |
| Porte Charbon | ||||
| 51 | 980487 | 5.68 | 6.81 | |
| Vis de réglage hexagonale M5x8 | ||||
| 52 | 938477 | 1.05 | 1.26 | |
| Joint Anti-poussière G18u/ua/ub et autres | ||||
| 53 | 306117 | 1.04 | 1.24 | |
| Support G23se For Noise Suppressor | ||||
| 54 | 306114 | 1.04 | 1.24 | |
| Condensateur | ||||
| 55A | 930039 | 1.95 | 2.34 | |
| Manchon (d) | ||||
| 56 | 961820 | 1.05 | 1.26 | |
| Commutateur | ||||
| 57 | 306116 | 20.90 | 25.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 57A | 306128 | |||
| Serre Cable | ||||
| 58 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 59 | 984750 | |||
| Poignee D G23se | ||||
| 60 | 306119 | 5.10 | 6.12 | |
| Vis autotaraudeuse (avec bride) D4x25 (noire) | ||||
| 61 | 304035 | 1.04 | 1.24 | |
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 62 | 305558 | 1.04 | 1.24 | |
| Poignée (a) G18u/g23u et autres | ||||
| 63 | 306118 | 5.40 | 6.48 | |
| Manchon à cabler | ||||
| 64 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| 65 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 65 | 958049 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 66 | 500439Z | |||
| Cordon 230 Volt Gbr | ||||
| 66A | 500450Z | 31.63 | 37.95 | |
| Pas d'informations disponibles, non commandable | ||||
| 66B | 500453Z | |||
| Plus disponible, pas de remplacement | ||||
| 66C | 500435Z | |||
| Joint G 23sf | ||||
| 67 | 306981 | 1.04 | 1.24 | |
| Rondelle | ||||
| 68 | 937033 | 1.04 | 1.24 | |
| Ventilateur H 41sa | ||||
| 69 | 319657 | 10.20 | 12.24 | |
| BOÎTIER DE ROULEMENT AVEC ROULEMENT COMPLET | ||||
| 70A | 320246 | 10.65 | 12.78 | |
| Coussinet | ||||
| 71 | 320247 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 937913Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 937917Z | |||
| Charbons Autorupteurs For Sin,mal | ||||
| 601A | 999074 | 14.40 | 17.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 602 | 994275 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 994276 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 994277 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 994278 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 310337 | |||
