Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G18SW2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

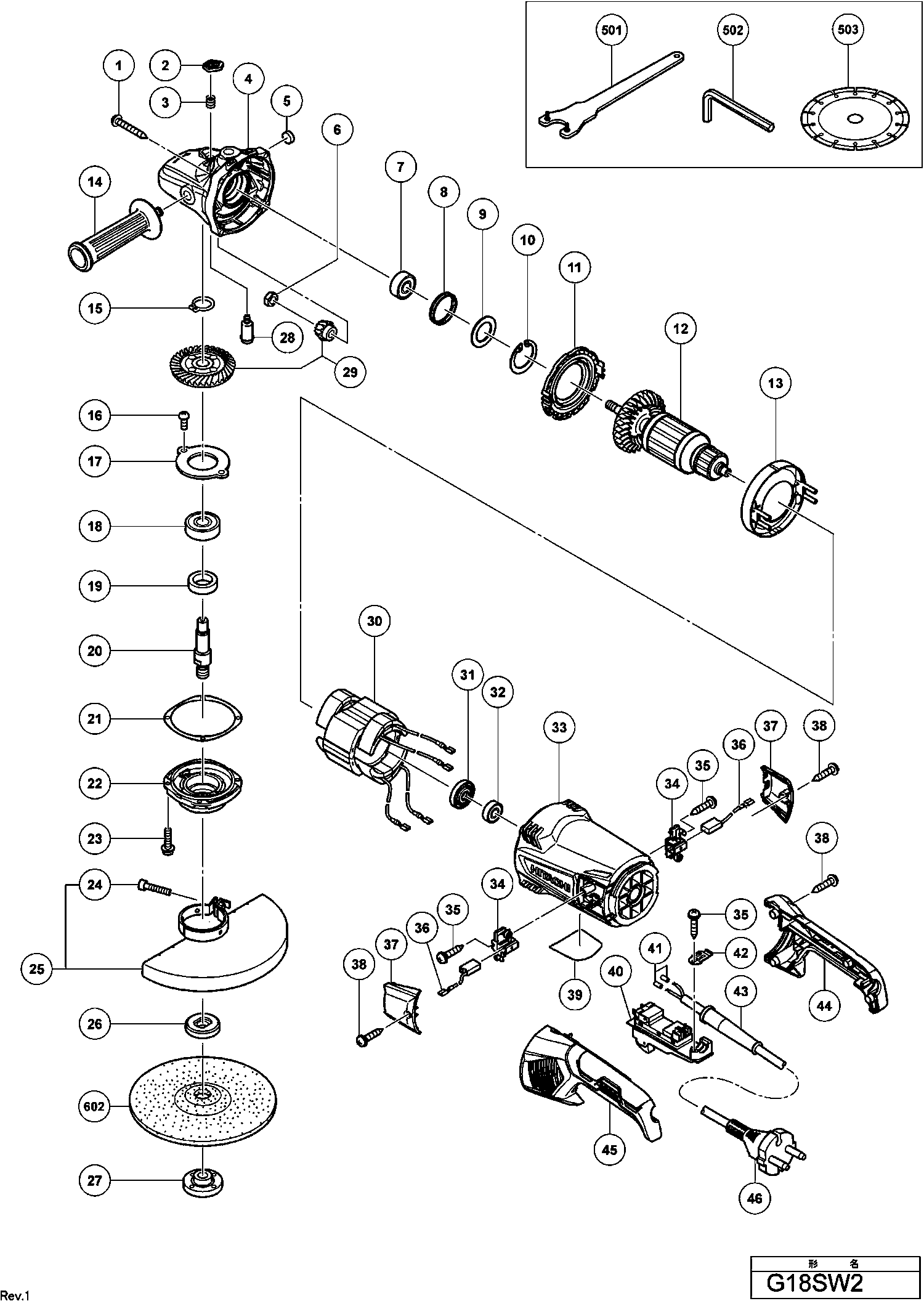

Dessins des Hikoki G18SW2
Liste de pièces de rechange des Hikoki G18SW2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230v | ||||
| *12 | 360982E | 41.25 | 49.50 | |
| ANKER 110 VOLT | ||||
| *12 | 360982C | 38.56 | 46.27 | |
| ARMATURE 240 VOLT | ||||
| *12 | 360982F | 34.16 | 40.99 | |
| Pas d'informations disponibles, non commandable | ||||
| *20 | 321541 | |||
| Protecteur | ||||
| *25 | 338291 | 8.10 | 9.72 | |
| Rondelle de roue (c) pour casserole (120v) | ||||
| *26 | 334456 | 2.10 | 2.52 | |
| Collet Exterieur | ||||
| *27 | 937923P | 5.40 | 6.48 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *30 | 340888E | 30.25 | 36.30 | |
| VELD 110 VOLT | ||||
| *30 | 340888C | 28.27 | 33.92 | |
| Carter (1) | ||||
| *33B | 337643 | 11.10 | 13.32 | |
| Brosses de charbon auto-stop (2 pièces) | ||||
| *36 | 999093 | 6.75 | 8.10 | |
| Balais de charbon (1 paire) | ||||
| *36 | 999059 | 3.30 | 3.96 | |
| Interrupteur (type verrouillage on/off) | ||||
| *40A | 337647 | 12.60 | 15.12 | |
| Interrupteur (type verrouillage off) | ||||
| *40A | 337648 | 12.60 | 15.12 | |
| Terminal M4 | ||||
| *41 | 930804 | 3.00 | 3.60 | |
| Manchon (d) | ||||
| *41 | 961820 | 1.05 | 1.26 | |
| Manchon à cabler | ||||
| *41 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| *43 | 940778 | 2.10 | 2.52 | |
| Armure de Cordon D11.6 | ||||
| *43 | 337918 | 1.05 | 1.26 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| *43 | 958049 | 1.04 | 1.24 | |
| CÂBLE (CORDON ARMURE D10.7) | ||||
| *46 | 500492Z | 6.45 | 7.74 | |
| Vis Ø 5*35 Noir | ||||
| 1 | 323209 | 1.35 | 1.62 | |
| Bouton-poussoir | ||||
| 2 | 337641 | 1.04 | 1.24 | |
| Bouton-poussoir | ||||
| 2A | 337641 | 1.04 | 1.24 | |
| Ressort | ||||
| 3 | 320219 | 1.35 | 1.62 | |
| Couverture d'engrenage | ||||
| 4 | 337650 | 15.95 | 19.14 | |
| Rondelle | ||||
| 5 | 937033 | 1.04 | 1.24 | |
| Ecrou M10 G23sf2/se2/sc3 | ||||
| 6 | 320226 | 1.35 | 1.62 | |
| Roulement à billes 6301vvcmps2s | ||||
| 7 | 6301VV | 8.55 | 10.26 | |
| Plaq.en Caoutchouc (1) | ||||
| 8 | 330031 | 1.20 | 1.44 | |
| Rondelle (1) | ||||
| 9 | 337642 | 1.04 | 1.24 | |
| Circlips | ||||
| 10 | 948391 | 1.65 | 1.98 | |
| Guide de ventilateur (b) | ||||
| 11 | 337640 | 1.04 | 1.24 | |
| Induit 230v | ||||
| 12 | 360982E | 41.25 | 49.50 | |
| ANKER 110 VOLT | ||||
| 12 | 360982C | 38.56 | 46.27 | |
| ARMATURE 240 VOLT | ||||
| 12 | 360982F | 34.16 | 40.99 | |
| Guide de ventilateur (a) | ||||
| 13 | 337639 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 937981 | |||
| Circlips Ø12 (x10) paquet de 10 | ||||
| 15 | 939542 | 1.50 | 1.80 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 16 | 949236 | 1.05 | 1.26 | |
| Couvercle Roulemement | ||||
| 17 | 320229 | 1.35 | 1.62 | |
| Roulement à billes 6302vvcmps2s | ||||
| 18 | 6302VV | 9.30 | 11.16 | |
| Feutre | ||||
| 19 | 990852 | 1.04 | 1.24 | |
| Arbre | ||||
| 20 | 320234 | 6.96 | 8.36 | |
| AS | ||||
| 20A | 378127 | 3.66 | 4.39 | |
| Joint G23sf2/se2/sc3 | ||||
| 21 | 320228 | 1.35 | 1.62 | |
| Couvercle d'engrenages | ||||
| 22 | 320227 | 4.96 | 5.96 | |
| GLAND D'EMBALLAGE | ||||
| 22 | 339726 | 4.50 | 5.40 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 23 | 994192 | 1.04 | 1.24 | |
| Vis M8x25 (paquet de 10) | ||||
| 24 | 949760 | 5.55 | 6.66 | |
| Protecteur | ||||
| 25 | 338291 | 8.10 | 9.72 | |
| Plus disponible, pas de remplacement | ||||
| 26 | 937922P | |||
| Collet Exterieur | ||||
| 27 | 937923P | 5.40 | 6.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 27A | 373779 | |||
| Goupille de blocage | ||||
| 28 | 306890 | 1.80 | 2.16 | |
| Jeu de pignons | ||||
| 29 | 337919 | 16.23 | 19.47 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 30 | 340888E | 30.25 | 36.30 | |
| VELD 110 VOLT | ||||
| 30 | 340888C | 28.27 | 33.92 | |
| Bague | ||||
| 31 | 330029 | 1.80 | 2.16 | |
| Roulement | ||||
| 32 | 6000VV | 6.15 | 7.38 | |
| Carter (1) | ||||
| 33 | 337643 | 11.10 | 13.32 | |
| PORTE-BROSSE | ||||
| 34 | 337646 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 984750 | |||
| Brosses de charbon auto-stop (2 pièces) | ||||
| 36 | 999093 | 6.75 | 8.10 | |
| Balais de charbon (1 paire) | ||||
| 36 | 999059 | 3.30 | 3.96 | |
| COUVERTURE DE BROSSE | ||||
| 37 | 337649 | 1.04 | 1.24 | |
| Vis Ø 4*16 Noir | ||||
| 38 | 305812 | 1.04 | 1.24 | |
| Commutateur | ||||
| 40 | 320238 | 22.55 | 27.06 | |
| Interrupteur (type verrouillage off) | ||||
| 40A | 337648 | 12.60 | 15.12 | |
| Interrupteur (type verrouillage on/off) | ||||
| 40A | 337647 | 12.60 | 15.12 | |
| Manchon à cabler | ||||
| 41 | 981373 | 1.05 | 1.26 | |
| Manchon (d) | ||||
| 41 | 961820 | 1.05 | 1.26 | |
| Pince pour cordon | ||||
| 42 | 331336 | 1.20 | 1.44 | |
| Entree De Cable Ø 10,7 | ||||
| 43 | 940778 | 2.10 | 2.52 | |
| Armure de Cordon D11.6 | ||||
| 43 | 337918 | 1.05 | 1.26 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 43 | 958049 | 1.04 | 1.24 | |
| Poignée (d) | ||||
| 44 | 337654 | 4.35 | 5.22 | |
| Poignée (c) | ||||
| 45 | 337653 | 4.35 | 5.22 | |
| CÂBLE (CORDON ARMURE D10.7) | ||||
| 46 | 500492Z | 6.45 | 7.74 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 325491 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501A | 376127 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 378126 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 305459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 316824 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 310337 | |||
| Ensemble de poignée de tuyau Includ.602 | ||||
| 604 | 323993 | 63.66 | 76.40 | |
| Boulon | ||||
| 605 | 985597 | 2.85 | 3.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 606 | 332795 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 332796 | |||
