Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G18SH'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

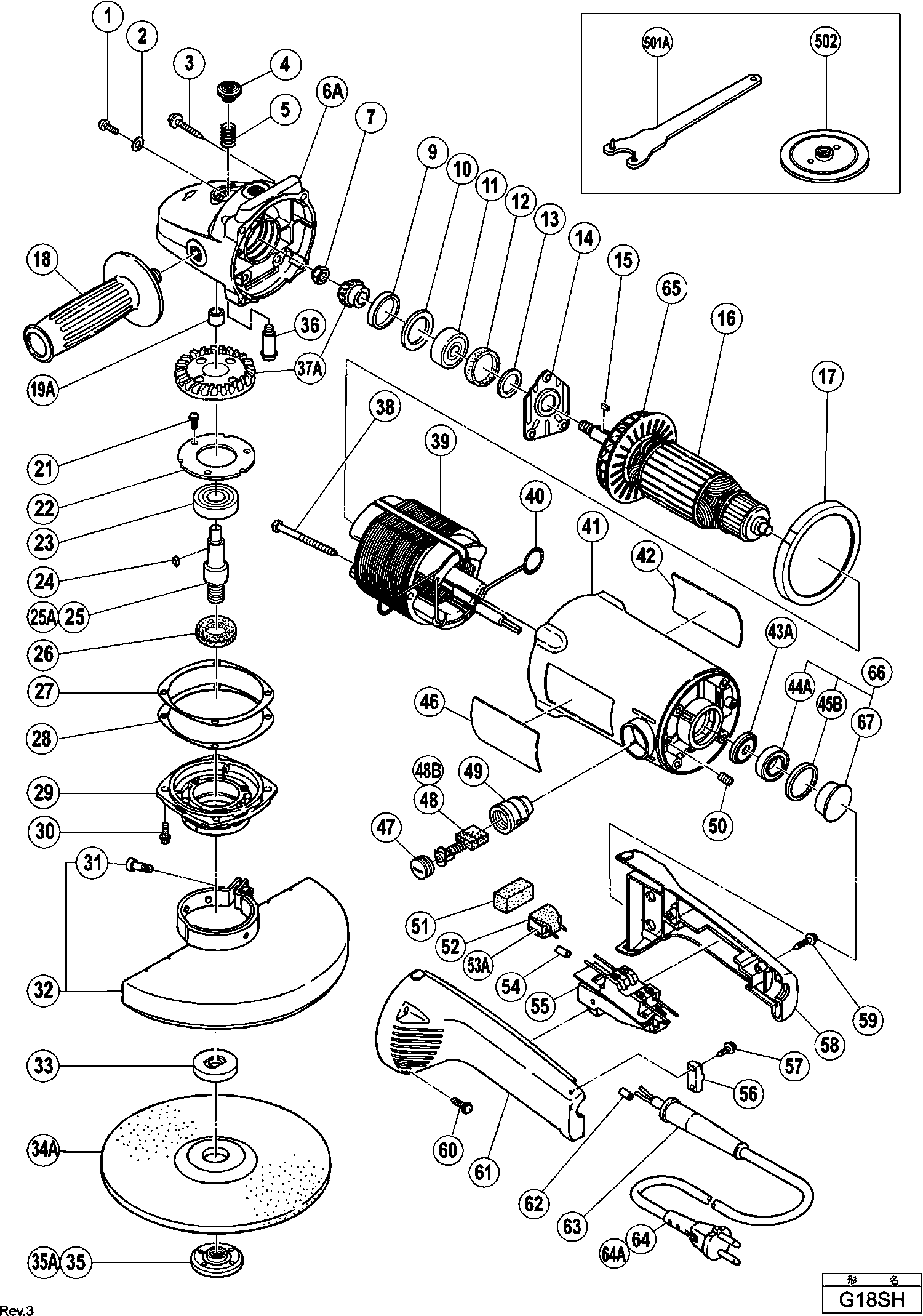

Dessins des Hikoki G18SH
Liste de pièces de rechange des Hikoki G18SH
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Vis à Métaux M5X14 (10 Pièces) | ||||
1 | 949238 | 1.05 | 1.26 | |
Rondelle de ressort M5 (10 pièces) | ||||
2 | 949454 | 1.04 | 1.24 | |
VIS C M4X34 | ||||
3 | 301654 | 1.05 | 1.26 | |
Bouton G23se | ||||
4 | 306888 | 1.04 | 1.24 | |
Ressort | ||||
5 | 306889 | 1.04 | 1.24 | |
Carter Pignon G 23se Includ.4,5,19a,36,64 | ||||
6A | 306105 | 21.04 | 25.24 | |
Ecrou Psp-9 | ||||
7 | 946228 | 1.04 | 1.24 | |
Joint G23se | ||||
9 | 306107 | 1.05 | 1.26 | |
Rondelle | ||||
10 | 306113 | 1.04 | 1.24 | |
Roulement A Bille | ||||
11 | 6301DD | 6.75 | 8.10 | |
Bague G-23 | ||||
12 | 994208 | 1.04 | 1.24 | |
Feutre | ||||
13 | 990864 | 1.04 | 1.24 | |
Couvercle Rlt G23se | ||||
14 | 306106 | 1.35 | 1.62 | |
Clavette 3*3*10 | ||||
15 | 940533 | 1.20 | 1.44 | |
Induit 230v | ||||
16 | 360288E | 84.29 | 101.14 | |
Deflecteur D'air | ||||
17 | 306103 | 1.95 | 2.34 | |
Pas d'informations disponibles, non commandable | ||||
18 | 937981 | |||
Roulement à aiguilles (hk1212fm) | ||||
19A | 331360 | 9.30 | 11.16 | |
Vis G-23 | ||||
21 | 992038 | 1.04 | 1.24 | |
Flasque De Palier | ||||
22 | 937035 | 1.04 | 1.24 | |
Roulement | ||||
23 | 6302DD | 8.85 | 10.62 | |
Clavette 4*4*8 (say150 Vb13y) Since 9.2000 | ||||
24 | 980809 | 1.04 | 1.24 | |
Arbre | ||||
25 | 990857 | 30.61 | 36.74 | |
Plus disponible, pas de remplacement | ||||
25A | 994218 | |||
Feutre | ||||
26 | 990852 | 1.04 | 1.24 | |
Joint | ||||
27 | 306112 | 1.35 | 1.62 | |
Joint G 23sf | ||||
28 | 306981 | 1.04 | 1.24 | |
Palier | ||||
29 | 306111 | 6.90 | 8.28 | |
Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
30 | 994192 | 1.04 | 1.24 | |
Vis M8x22 Pour G 23sc2/se2/sc3 | ||||
31 | 306887 | 1.05 | 1.26 | |
Protecteur de Roue 180 mm | ||||
32 | 306124 | 9.90 | 11.88 | |
Rondelle de roue (b) | ||||
33 | 937908Z | 28.60 | 34.32 | |
Pas d'informations disponibles, non commandable | ||||
34A | 316824 | |||
Pas d'informations disponibles, non commandable | ||||
35 | 937929Z | |||
Pas d'informations disponibles, non commandable | ||||
35A | 994155 | |||
Goupille de blocage | ||||
36 | 306890 | 1.80 | 2.16 | |
Ensemble d'Engrenages | ||||
37A | 332119 | 22.83 | 27.39 | |
Vis Ø5*60 | ||||
38 | 961501 | 1.04 | 1.24 | |
Assemblage du stator 240v inclus.40 | ||||
39 | 340262F | 72.89 | 87.46 | |
Inducteur G 23sf Includ.40 For Nzl,saf,ita,frg,fr | ||||
39 | 340262G | 56.24 | 67.48 | |
Connecteur de balai de charbon | ||||
40 | 958032 | 1.04 | 1.24 | |
Carcasse G23sf Includ.49,50 | ||||
41 | 306812 | 19.39 | 23.26 | |
Joint Cm 12y | ||||
43A | 310998 | 1.05 | 1.26 | |
Roulement | ||||
44A | 6000VV | 6.15 | 7.38 | |
Bague Caoutchouc G-23 | ||||
45B | 994202 | 1.05 | 1.26 | |
Bouchon De Charbon | ||||
47 | 940540 | 1.04 | 1.24 | |
Jeu De Charbons (1 paire) | ||||
48 | 999044 | 4.50 | 5.40 | |
Charbons Autorupteurs For Sin,mal | ||||
48B | 999074 | 14.40 | 17.28 | |
Porte Charbon | ||||
49 | 980487 | 5.68 | 6.81 | |
Vis de réglage hexagonale M5x8 | ||||
50 | 938477 | 1.05 | 1.26 | |
Joint Anti-poussière G18u/ua/ub et autres | ||||
51 | 306117 | 1.04 | 1.24 | |
Support G23se For Noise Suppressor | ||||
52 | 306114 | 1.04 | 1.24 | |
Manchon (d) | ||||
54 | 961820 | 1.05 | 1.26 | |
Commutateur | ||||
55 | 306116 | 20.90 | 25.08 | |
Serre Cable | ||||
56 | 960266 | 1.04 | 1.24 | |
Pas d'informations disponibles, non commandable | ||||
57 | 984750 | |||
Poignee D G23se | ||||
58 | 306119 | 5.10 | 6.12 | |
Vis autotaraudeuse (avec bride) D4x25 (noire) | ||||
59 | 304035 | 1.04 | 1.24 | |
Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
60 | 305558 | 1.04 | 1.24 | |
Poignée (a) G18u/g23u et autres | ||||
61 | 306118 | 5.40 | 6.48 | |
Manchon à cabler | ||||
62 | 981373 | 1.05 | 1.26 | |
Entree De Cable Ø 10,7 | ||||
63 | 940778 | 2.10 | 2.52 | |
Protecteur de câble D8.2 (ancien 958049z) | ||||
63 | 958049 | 1.04 | 1.24 | |
Pas d'informations disponibles, non commandable | ||||
64 | 500439Z | |||
Pas d'informations disponibles, non commandable | ||||
64A | 500438Z | |||
Ventilateur H 41sa | ||||
65 | 319657 | 10.20 | 12.24 | |
BOÎTIER DE ROULEMENT AVEC ROULEMENT COMPLET | ||||
66 | 320246 | 10.65 | 12.78 | |
Coussinet | ||||
67 | 320247 | 2.55 | 3.06 | |
Pas d'informations disponibles, non commandable | ||||
501A | 325491 | |||
Pas d'informations disponibles, non commandable | ||||
502 | 937917Z | |||
Charbons Autorupteurs For Sin,mal | ||||
601A | 999074 | 14.40 | 17.28 | |
Pas d'informations disponibles, non commandable | ||||
602A | 316824 | |||
Pas d'informations disponibles, non commandable | ||||
603 | 305459 | |||
Pas d'informations disponibles, non commandable | ||||
604 | 305460 | |||
Pas d'informations disponibles, non commandable | ||||
605 | 305461 | |||
Pas d'informations disponibles, non commandable | ||||
606 | 307009 | |||
Pas d'informations disponibles, non commandable | ||||
607 | 310337 |
