Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G13YC2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

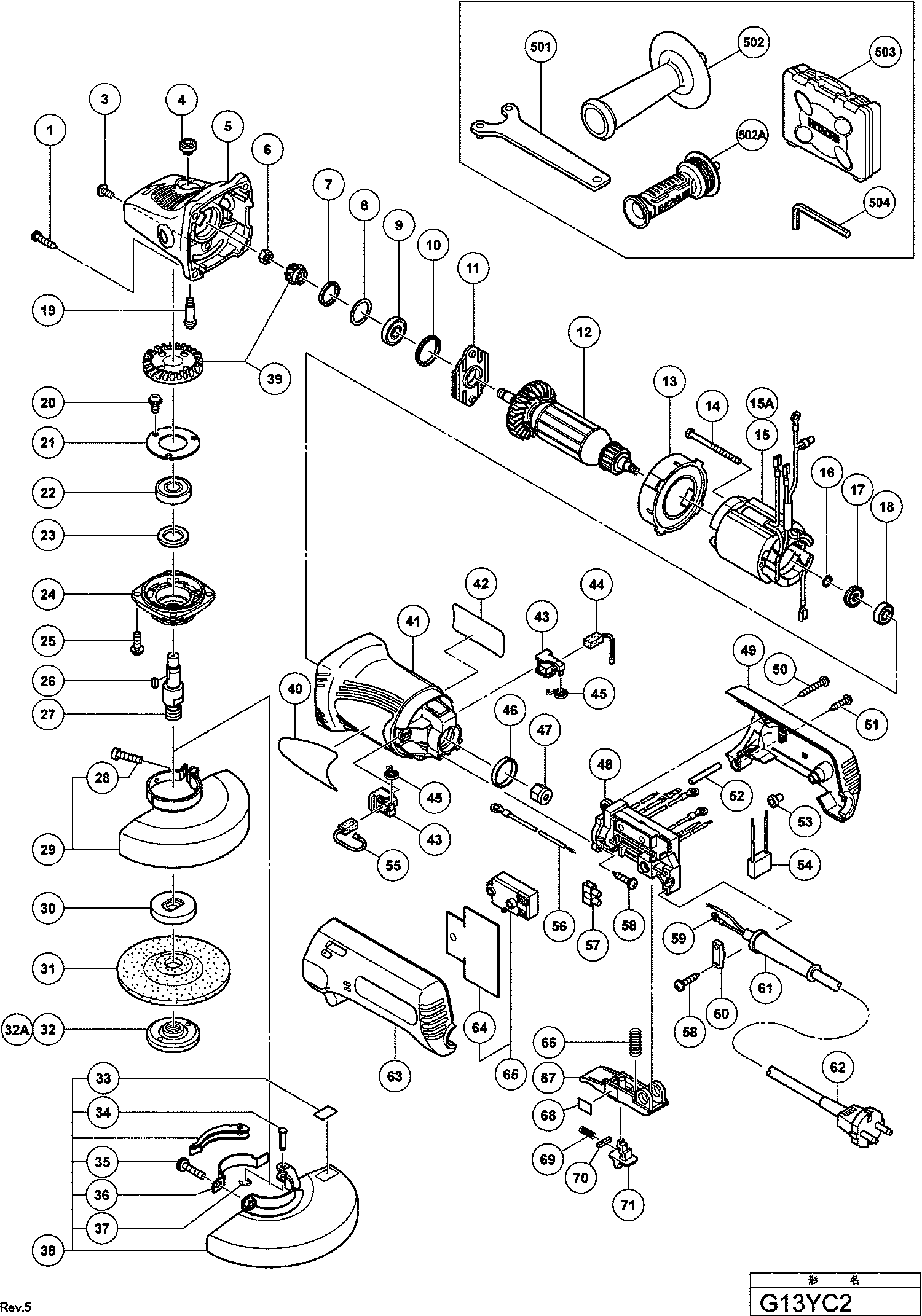

Dessins des Hikoki G13YC2
Liste de pièces de rechange des Hikoki G13YC2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit G 13yf/g 13va | ||||
| *12 | 360869E | 50.88 | 61.05 | |
| INDUIT 110 VOLTS | ||||
| *12 | 360869C | 47.63 | 57.16 | |
| CHAMP 230-240 VOLTS | ||||
| *15A | 340823E | 19.80 | 23.76 | |
| INDUCTEUR 110 VOLTS | ||||
| *15A | 340823C | 18.48 | 22.18 | |
| Variateur | ||||
| *48 | 334273 | 15.40 | 18.48 | |
| Régulateur 110 V | ||||
| *48 | 334272 | 14.24 | 17.09 | |
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| *62 | 500247Z | 6.18 | 7.42 | |
| Action Levier Joint Pour Bel, Ger, Esp | ||||
| *68 | 308557 | 1.05 | 1.26 | |
| Joint G 13yc | ||||
| *68 | 308558 | 1.05 | 1.26 | |
| Bouton For Bel,ger,esp | ||||
| *71 | 308555 | 1.50 | 1.80 | |
| Verrouillage G 13yc | ||||
| *71 | 308556 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 1 | 937807 | |||
| VIS DE BLOCAGE DE JOINT M4X10 | ||||
| 3 | 303255 | 1.04 | 1.24 | |
| Bouton Bloc | ||||
| 4 | 301944 | 1.04 | 1.24 | |
| Carter Pignon Includ.4,21 | ||||
| 5 | 321737 | 36.44 | 43.72 | |
| Ecrou M8(x10) (paquet de 10) | ||||
| 6 | 949558 | 1.05 | 1.26 | |
| Joint torique (a) | ||||
| 7 | 308543 | 1.04 | 1.24 | |
| Rondelle | ||||
| 8 | 980866 | 1.04 | 1.24 | |
| Roulement à billes 629t12ddc3ps2-l | ||||
| 9 | 629T12 | 9.83 | 11.79 | |
| Joint Caoutchouc | ||||
| 10 | 957754 | 1.20 | 1.44 | |
| Couvercle Roulement | ||||
| 11 | 321734 | 1.35 | 1.62 | |
| Induit G 13yf/g 13va | ||||
| 12 | 360869E | 50.88 | 61.05 | |
| INDUIT 110 VOLTS | ||||
| 12 | 360869C | 47.63 | 57.16 | |
| Baffle | ||||
| 13 | 321732 | 1.35 | 1.62 | |
| Vis Ø 4*70 | ||||
| 14 | 982021 | 1.04 | 1.24 | |
| CHAMP 230-240 VOLTS | ||||
| 15A | 340823E | 19.80 | 23.76 | |
| INDUCTEUR 110 VOLTS | ||||
| 15A | 340823C | 18.48 | 22.18 | |
| Anneau de retenue | ||||
| 16 | 311737 | 1.04 | 1.24 | |
| Joint d'étanchéité à la poussière (a) | ||||
| 17 | 311435 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 18 | 608VVM | 5.70 | 6.84 | |
| Goupille De Blocage | ||||
| 19 | 301943 | 1.65 | 1.98 | |
| Vis M4x8 | ||||
| 20 | 991207 | 1.04 | 1.24 | |
| Couvercle | ||||
| 21 | 936680 | 1.04 | 1.24 | |
| Roulement à billes 6201dducmav2s | ||||
| 22 | 6201DD | 6.30 | 7.56 | |
| Feutre | ||||
| 23 | 308546 | 1.04 | 1.24 | |
| Palier | ||||
| 24 | 308545 | 7.35 | 8.82 | |
| Vis de blocage (avec rondelle sp.) M5x16 | ||||
| 25 | 307046 | 1.04 | 1.24 | |
| Clavette 3*3*8 | ||||
| 26 | 944109 | 1.70 | 2.04 | |
| Arbre | ||||
| 27 | 994301 | 14.25 | 17.10 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 28 | 949757 | 3.00 | 3.60 | |
| Garde de roue comprenant 49-55 | ||||
| 29 | 333537 | 14.40 | 17.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 937817Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 31 | 316822 | |||
| Pas d'informations disponibles, non commandable | ||||
| 32 | 994324 | |||
| Pas d'informations disponibles, non commandable | ||||
| 32A | 337329 | |||
| Pas d'informations disponibles, non commandable | ||||
| 32B | 339579 | |||
| Etiquette | ||||
| 33 | 311492 | 1.20 | 1.44 | |
| Goupille G 13se Till 11.2014 | ||||
| 34 | 311744 | 1.20 | 1.44 | |
| Vis à tête hexagonale (avec rondelles) M5x20 | ||||
| 35 | 316107 | 1.80 | 2.16 | |
| Collier pour couvercle de protection | ||||
| 36 | 311491 | 4.65 | 5.58 | |
| Clips Cj-65 | ||||
| 37 | 874759 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 311742 | |||
| Protecteur Complet G 13se/g 13va Includ.611-616 | ||||
| 38A | 337232 | 13.35 | 16.02 | |
| Couple Pignon G13yc/sb2/g 13va | ||||
| 39 | 329054 | 16.36 | 19.64 | |
| Carcasse | ||||
| 41 | 321731 | 12.43 | 14.91 | |
| S/e Porte Balais | ||||
| 43 | 317810 | 4.80 | 5.76 | |
| Jeu De Charbons Autorupteur | ||||
| 44 | 999076 | 14.40 | 17.28 | |
| Ressort | ||||
| 45 | 308536 | 1.65 | 1.98 | |
| Plaq.en Caoutchouc (1) | ||||
| 46 | 321733 | 1.35 | 1.62 | |
| Aimant | ||||
| 47 | 318721 | 17.60 | 21.12 | |
| Variateur | ||||
| 48 | 334273 | 15.40 | 18.48 | |
| Régulateur 110 V | ||||
| 48 | 334272 | 14.24 | 17.09 | |
| Couvercle arrière (b) | ||||
| 49 | 334504 | 4.35 | 5.22 | |
| Vis à taraudage (avec bride) D4x35 (noir) | ||||
| 50 | 303694 | 1.04 | 1.24 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 51 | 301653 | 1.04 | 1.24 | |
| Tube Sumi W3f2 | ||||
| 52 | 334505 | 1.80 | 2.16 | |
| Connecteur 50091 | ||||
| 53 | 959140 | 3.30 | 3.96 | |
| Condensateur | ||||
| 54 | 930039 | 1.95 | 2.34 | |
| Jeu De Charbons | ||||
| 55 | 999088 | 4.50 | 5.40 | |
| Fil interne | ||||
| 56 | 334508 | 1.95 | 2.34 | |
| Connecteur Till 10.1999 For Aus | ||||
| 57 | 938307 | 2.13 | 2.55 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 984750 | |||
| Borne | ||||
| 59 | 980063 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 60 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 61 | 953327 | |||
| CORDON 2,4 M 2 X 1,5 H05VV-F GBR 110 V | ||||
| 62 | 500463Z | 22.60 | 27.12 | |
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| 62 | 500247Z | 6.18 | 7.42 | |
| Couverture de Queue (a) | ||||
| 63 | 321738 | 4.96 | 5.96 | |
| Joint anti-poussière G13yc/g15yc | ||||
| 64 | 308553 | 1.04 | 1.24 | |
| Interrupteur G 13yc Includ.61 | ||||
| 65 | 321099 | 15.54 | 18.64 | |
| Ressort | ||||
| 66 | 983595 | 1.04 | 1.24 | |
| Levier de palette G12se/g13se, etc. | ||||
| 67 | 308554 | 2.25 | 2.70 | |
| Joint G 13yc | ||||
| 68 | 308558 | 1.05 | 1.26 | |
| Action Levier Joint Pour Bel, Ger, Esp | ||||
| 68 | 308557 | 1.05 | 1.26 | |
| Ressort | ||||
| 69 | 301631 | 1.04 | 1.24 | |
| Clavette Dh-28y | ||||
| 70 | 982696 | 1.04 | 1.24 | |
| Bouton For Bel,ger,esp | ||||
| 71 | 308555 | 1.50 | 1.80 | |
| Verrouillage G 13yc | ||||
| 71 | 308556 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 938332Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 994322 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 336865 | |||
| Poignée latérale G13sr3 | ||||
| 502B | 318312 | 7.50 | 9.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 502C | 381403 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 325515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 310338 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 325515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 332787 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 332788 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 994325 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 307007 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 994326 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 994327 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 994328 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 994329 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 310392 | |||
