Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G13SE2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

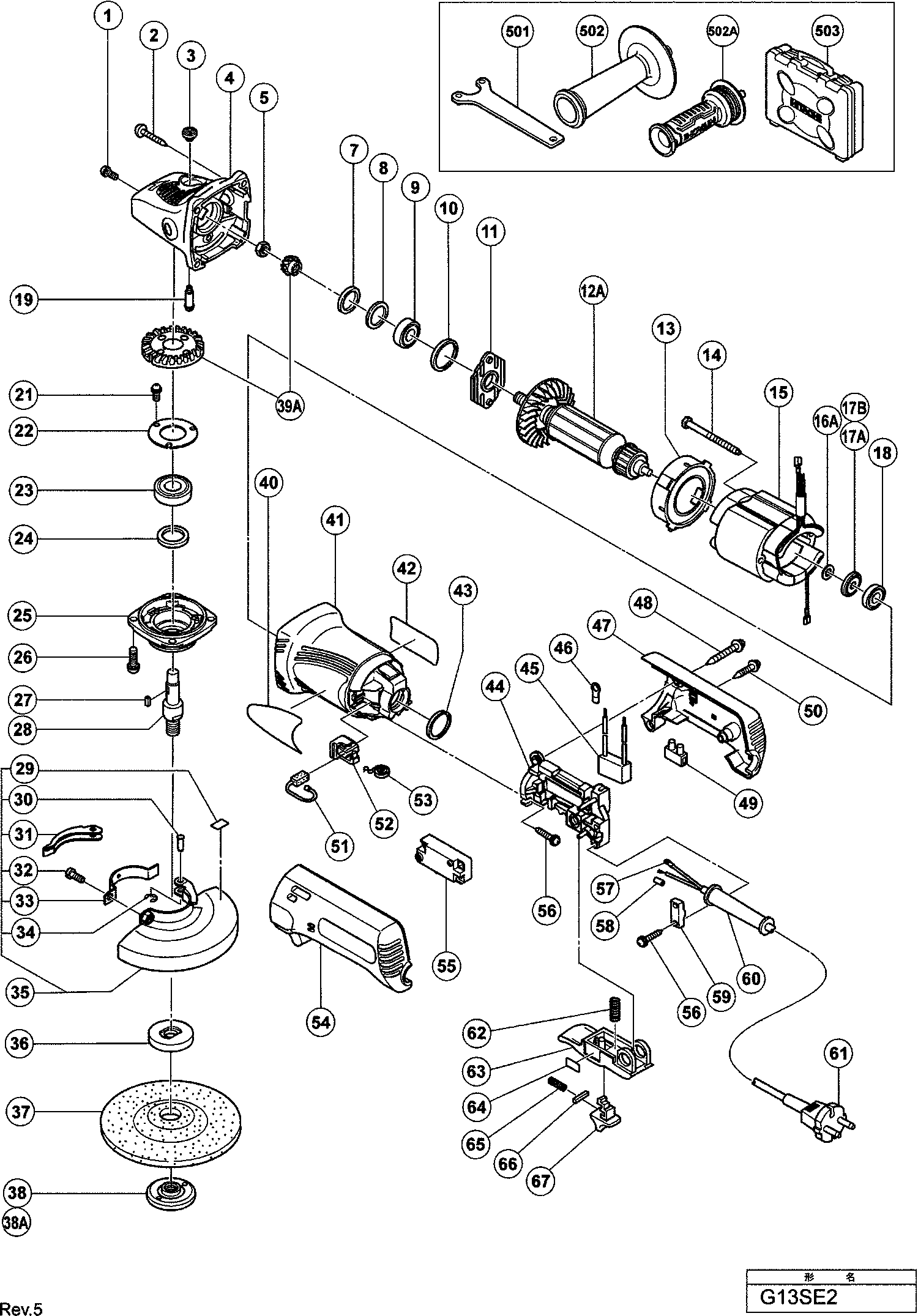

Dessins des Hikoki G13SE2
Liste de pièces de rechange des Hikoki G13SE2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit G 13se2 Includ.17b | ||||
| *12A | 360603F | 48.81 | 58.58 | |
| Stator 230V | ||||
| *15 | 340933E | 32.86 | 39.44 | |
| Inducteur G 13se2 | ||||
| *15 | 340551E | 31.76 | 38.12 | |
| VELD 110 VOLT | ||||
| *15 | 340551C | 31.18 | 37.42 | |
| Pas d'informations disponibles, non commandable | ||||
| *36 | 937817Z | |||
| Porte-Interrupteur | ||||
| *44 | 370016 | 2.55 | 3.06 | |
| Support D Inter G 13se | ||||
| *44 | 311738 | 2.10 | 2.52 | |
| Terminal | ||||
| *46 | 311741 | 1.04 | 1.24 | |
| Jeu De Charbons Autorupteur | ||||
| *51 | 999076 | 14.40 | 17.28 | |
| Jeu De Charbons | ||||
| *51 | 999088 | 4.50 | 5.40 | |
| Commutateur | ||||
| *55 | 311739 | 12.00 | 14.40 | |
| Pas d'informations disponibles, non commandable | ||||
| *601 | 937825Z | |||
| Plus disponible, pas de remplacement | ||||
| *61 | 500391Z | |||
| Joint G 13yc | ||||
| *64 | 308558 | 1.05 | 1.26 | |
| Action Levier Joint Pour Bel, Ger, Esp | ||||
| *64 | 308557 | 1.05 | 1.26 | |
| Bouton For Bel,ger,esp | ||||
| *67 | 308555 | 1.50 | 1.80 | |
| VIS DE BLOCAGE DE JOINT M4X10 | ||||
| 1 | 303255 | 1.04 | 1.24 | |
| Vis auto-taraudeuse D5x25 (noir) | ||||
| 2 | 320523 | 1.35 | 1.62 | |
| Bouton Bloc | ||||
| 3 | 301944 | 1.04 | 1.24 | |
| Carter Pignon Includ.4,21 | ||||
| 4 | 321737 | 36.44 | 43.72 | |
| Ecrou M8(x10) (paquet de 10) | ||||
| 5 | 949558 | 1.05 | 1.26 | |
| Joint torique (a) | ||||
| 7 | 308543 | 1.04 | 1.24 | |
| Rondelle | ||||
| 8 | 980866 | 1.04 | 1.24 | |
| Roulement à billes 629t12ddc3ps2-l | ||||
| 9 | 629T12 | 9.83 | 11.79 | |
| Joint Caoutchouc | ||||
| 10 | 957754 | 1.20 | 1.44 | |
| Couvercle Roulement | ||||
| 11 | 321734 | 1.35 | 1.62 | |
| ARMATURE ASS'Y 110-120 VOLT | ||||
| 12A | 360603U | 55.72 | 66.86 | |
| Induit G 13se2 Includ.17b | ||||
| 12A | 360603F | 48.81 | 58.58 | |
| Baffle | ||||
| 13 | 321732 | 1.35 | 1.62 | |
| Vis Ø 4*70 | ||||
| 14 | 982021 | 1.04 | 1.24 | |
| Stator 230V | ||||
| 15 | 340933E | 32.86 | 39.44 | |
| Inducteur G 13se2 | ||||
| 15 | 340551E | 31.76 | 38.12 | |
| VELD 110 VOLT | ||||
| 15 | 340551C | 31.18 | 37.42 | |
| Anneau de retenue | ||||
| 16A | 311737 | 1.04 | 1.24 | |
| Joint d'étanchéité à la poussière (a) | ||||
| 17A | 311435 | 1.04 | 1.24 | |
| Protecteur Poussiere | ||||
| 17B | 315877 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 18 | 608VVM | 5.70 | 6.84 | |
| Goupille De Blocage | ||||
| 19 | 301943 | 1.65 | 1.98 | |
| Vis M4x8 | ||||
| 21 | 991207 | 1.04 | 1.24 | |
| Couvercle | ||||
| 22 | 936680 | 1.04 | 1.24 | |
| Roulement à billes 6201dducmav2s | ||||
| 23 | 6201DD | 6.30 | 7.56 | |
| Feutre | ||||
| 24 | 308546 | 1.04 | 1.24 | |
| Palier | ||||
| 25 | 308545 | 7.35 | 8.82 | |
| Vis de blocage (avec rondelle sp.) M5x16 | ||||
| 26 | 307046 | 1.04 | 1.24 | |
| Clavette 3*3*8 | ||||
| 27 | 944109 | 1.70 | 2.04 | |
| Arbre | ||||
| 28 | 994301 | 14.25 | 17.10 | |
| Arbre (b) | ||||
| 28 | 994302 | 13.89 | 16.66 | |
| Etiquette | ||||
| 29 | 311492 | 1.20 | 1.44 | |
| Goupille G 13se Till 11.2014 | ||||
| 30 | 311744 | 1.20 | 1.44 | |
| Levier G 13se | ||||
| 31 | 311743 | 5.75 | 6.90 | |
| Vis Ø 5*25 | ||||
| 32 | 880734 | 1.04 | 1.24 | |
| Vis à tête hexagonale (avec rondelles) M5x20 | ||||
| 32A | 316107 | 1.80 | 2.16 | |
| Collier pour couvercle de protection | ||||
| 33 | 311491 | 4.65 | 5.58 | |
| Clips Cj-65 | ||||
| 34 | 874759 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 35 | 311742 | |||
| Protecteur | ||||
| 35A | 337231 | 10.35 | 12.42 | |
| Plus disponible, pas de remplacement | ||||
| 36 | 937922P | |||
| Pas d'informations disponibles, non commandable | ||||
| 37 | 316822 | |||
| Pas d'informations disponibles, non commandable | ||||
| 38 | 994324 | |||
| Pas d'informations disponibles, non commandable | ||||
| 38A | 337329 | |||
| Pas d'informations disponibles, non commandable | ||||
| 38B | 339579 | |||
| Couple Pignon G13yc/sb2/g 13va | ||||
| 39A | 329054 | 16.36 | 19.64 | |
| Carcasse | ||||
| 41 | 321731 | 12.43 | 14.91 | |
| Plaq.en Caoutchouc (1) | ||||
| 43 | 321733 | 1.35 | 1.62 | |
| Porte-Interrupteur | ||||
| 44 | 370016 | 2.55 | 3.06 | |
| Support D Inter G 13se | ||||
| 44 | 311738 | 2.10 | 2.52 | |
| Condensateur | ||||
| 45 | 930039 | 1.95 | 2.34 | |
| Terminal | ||||
| 46 | 311741 | 1.04 | 1.24 | |
| Demi Poingnee (d) | ||||
| 47 | 321739 | 4.96 | 5.96 | |
| Couvercle | ||||
| 47 | 370120 | 2.85 | 3.42 | |
| Vis à taraudage (avec bride) D4x35 (noir) | ||||
| 48 | 303694 | 1.04 | 1.24 | |
| Connecteur Till 10.1999 For Aus | ||||
| 49 | 938307 | 2.13 | 2.55 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 50 | 301653 | 1.04 | 1.24 | |
| Jeu De Charbons Autorupteur | ||||
| 51 | 999076 | 14.40 | 17.28 | |
| Jeu De Charbons | ||||
| 51 | 999088 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 52 | 317810 | 4.80 | 5.76 | |
| Ressort | ||||
| 53 | 308536 | 1.65 | 1.98 | |
| Couverture de Queue (a) | ||||
| 54 | 321738 | 4.96 | 5.96 | |
| Couvercle | ||||
| 54 | 370119 | 2.85 | 3.42 | |
| Commutateur | ||||
| 55 | 311739 | 12.00 | 14.40 | |
| INTERRUPTEUR À BOUTON POUSSOIR | ||||
| 55B | 376230 | 7.20 | 8.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 56 | 984750 | |||
| Borne | ||||
| 57 | 980063 | 1.04 | 1.24 | |
| Manchon à cabler | ||||
| 58 | 981373 | 1.05 | 1.26 | |
| Serre Cable | ||||
| 59 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 60 | 953327 | |||
| Cordon 5m 2 X 1,0 W/fiche 13a/250v Pour Gbr | ||||
| 61 | 500440Z | 20.49 | 24.58 | |
| Ressort | ||||
| 62 | 983595 | 1.04 | 1.24 | |
| Levier de palette G12se/g13se, etc. | ||||
| 63 | 308554 | 2.25 | 2.70 | |
| Action Levier Joint Pour Bel, Ger, Esp | ||||
| 64 | 308557 | 1.05 | 1.26 | |
| Joint G 13yc | ||||
| 64 | 308558 | 1.05 | 1.26 | |
| Ressort | ||||
| 65 | 301631 | 1.04 | 1.24 | |
| Clavette Dh-28y | ||||
| 66 | 982696 | 1.04 | 1.24 | |
| Bouton For Bel,ger,esp | ||||
| 67 | 308555 | 1.50 | 1.80 | |
| Verrouillage G 13yc | ||||
| 67 | 308556 | 1.35 | 1.62 | |
| Varistor (b) Pour Modèle (s) | ||||
| 68 | 370017 | 5.85 | 7.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 938332Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 994322 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 336865 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 325515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 938317 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 938318 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 314062 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 314063 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 314064 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 314065 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 314066 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 314067 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 314068 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 314069 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 314070 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 314071 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 314072 | |||
| WHEEL WASHER | ||||
| 614 | 994312 | 3.84 | 4.61 | |
| Pas d'informations disponibles, non commandable | ||||
| 615 | 994313 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 310338 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 323712 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 332787 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 332788 | |||
| Joint liquide | ||||
| 620 | 324688 | 40.84 | 49.00 | |
