Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G13SD'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

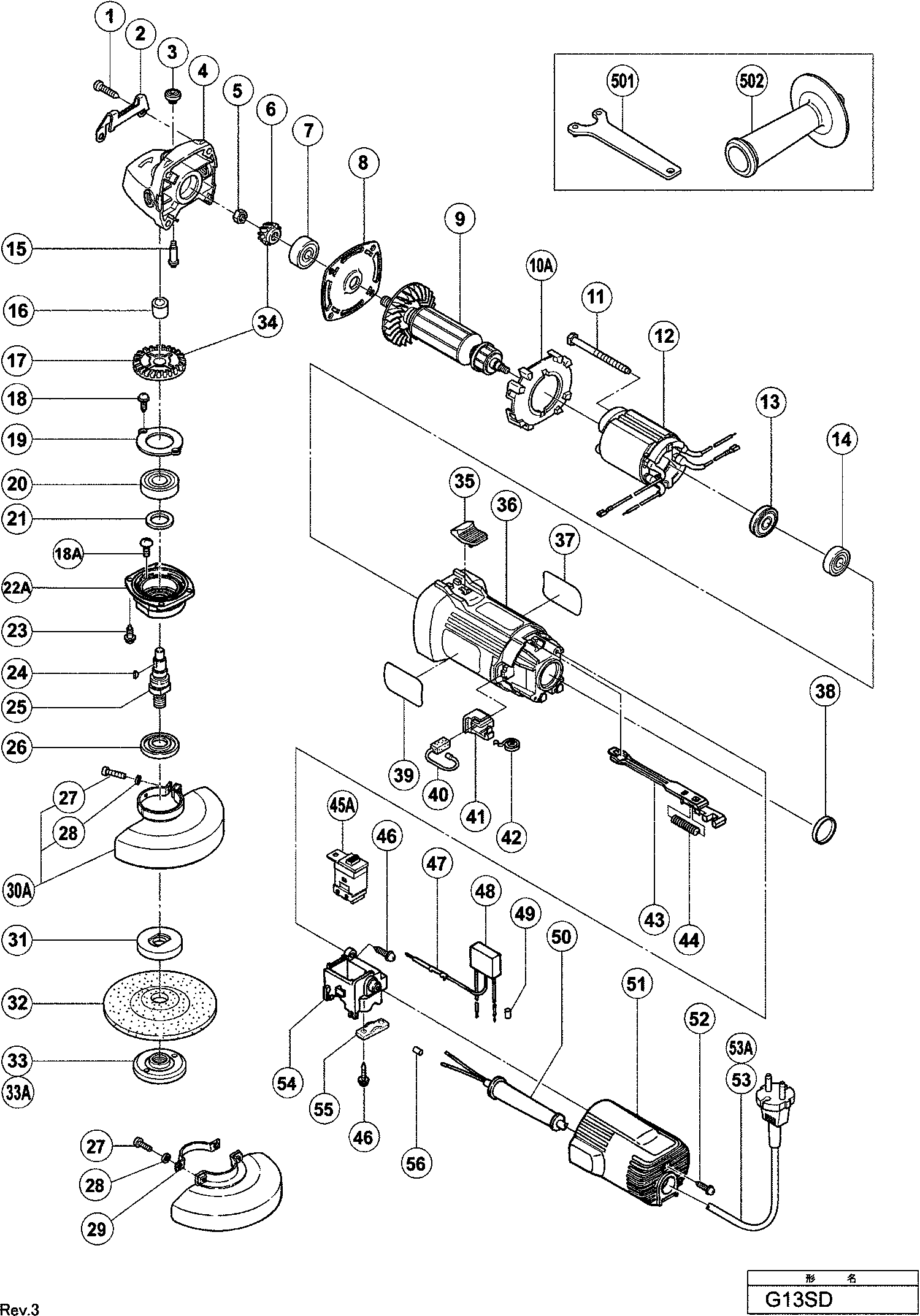

Dessins des Hikoki G13SD
Liste de pièces de rechange des Hikoki G13SD
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Stator (a) 240v | ||||
| *12 | 340441F | 14.25 | 17.10 | |
| Inducteur G13sd | ||||
| *12 | 340441E | 14.03 | 16.83 | |
| Protecteur Disque Ø125 Includ.27,28 | ||||
| *30A | 320192 | 14.16 | 17.00 | |
| Plus disponible, pas de remplacement | ||||
| *53 | 500435Z | |||
| Induit 230v | ||||
| *9 | 360497E | 56.24 | 67.48 | |
| Induit 230v | ||||
| *9 | 360497F | 56.24 | 67.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 1 | 937807 | |||
| Plaque de protection | ||||
| 2 | 317807 | 1.05 | 1.26 | |
| Bouton Bloc | ||||
| 3 | 301944 | 1.04 | 1.24 | |
| Carter | ||||
| 4 | 316484 | 18.98 | 22.77 | |
| Ecrou Frein M7 | ||||
| 5 | 301941 | 1.04 | 1.24 | |
| Pignon G13sd/yd/v | ||||
| 6 | 316437 | 22.28 | 26.73 | |
| Pas d'informations disponibles, non commandable | ||||
| 6A | 378113 | |||
| Roulement A Billes | ||||
| 7 | 628VVC | 11.85 | 14.22 | |
| Palier G13sd/g13v | ||||
| 8 | 316480 | 3.30 | 3.96 | |
| Induit 230v | ||||
| 9 | 360497F | 56.24 | 67.48 | |
| Induit 230v | ||||
| 9 | 360497E | 56.24 | 67.48 | |
| Baffle | ||||
| 10A | 319898 | 1.05 | 1.26 | |
| Vis Ø 4*70 | ||||
| 11 | 982021 | 1.04 | 1.24 | |
| Stator (a) 240v | ||||
| 12 | 340441F | 14.25 | 17.10 | |
| Inducteur G13sd | ||||
| 12 | 340441E | 14.03 | 16.83 | |
| Protecteur Poussiere | ||||
| 13 | 315877 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 14 | 608VVM | 5.70 | 6.84 | |
| Goupille De Blocage | ||||
| 15 | 301943 | 1.65 | 1.98 | |
| Roulement à aiguilles Hk0709 | ||||
| 16 | 673422 | 6.15 | 7.38 | |
| Roue Dentee G13sd/yd/v | ||||
| 17 | 316438 | 17.88 | 21.45 | |
| Pas d'informations disponibles, non commandable | ||||
| 17A | 378114 | |||
| Vis M4*10 Till 09.2009 | ||||
| 18 | 997263 | 1.05 | 1.26 | |
| Vis Ø 4*8 | ||||
| 18A | 323556 | 1.05 | 1.26 | |
| Flasque De Palier | ||||
| 19 | 316490 | 1.65 | 1.98 | |
| Roulement à billes 6201dducmav2s | ||||
| 20 | 6201DD | 6.30 | 7.56 | |
| Feutre | ||||
| 21 | 301946 | 1.04 | 1.24 | |
| Presse-étoupe | ||||
| 22A | 333838 | 3.00 | 3.60 | |
| Vis de scellage M4*12 | ||||
| 23 | 307127 | 1.05 | 1.26 | |
| Clavette G13sd | ||||
| 24 | 302047 | 1.05 | 1.26 | |
| Arbre | ||||
| 25 | 317804 | 9.30 | 11.16 | |
| Joint Anti Poussiere | ||||
| 26 | 301945 | 1.05 | 1.26 | |
| Vis M.5*20 (paquet de 10) | ||||
| 27 | 949241 | 1.35 | 1.62 | |
| Vis M.5*20 (paquet de 10) | ||||
| 27S | 949241 | 1.35 | 1.62 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 28 | 949454 | 1.04 | 1.24 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 28S | 949454 | 1.04 | 1.24 | |
| Collier Till 5.2001 For Tha | ||||
| 29 | 938302Z | 1.35 | 1.62 | |
| Protecteur Disque Ø125 Includ.27,28 | ||||
| 30A | 320192 | 14.16 | 17.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 937817Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 32 | 316822 | |||
| Pas d'informations disponibles, non commandable | ||||
| 33 | 994324 | |||
| Pas d'informations disponibles, non commandable | ||||
| 33A | 337329 | |||
| Pas d'informations disponibles, non commandable | ||||
| 33B | 339579 | |||
| Roue Dentee + Pignon Includ.6,17 | ||||
| 34 | 316436 | 36.16 | 43.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 34A | 378112 | |||
| Bouton Interrupteur | ||||
| 35 | 314428 | 1.04 | 1.24 | |
| Carter | ||||
| 36 | 317802 | 12.00 | 14.40 | |
| Plaq.en Caoutchouc (1) | ||||
| 38 | 995662 | 1.04 | 1.24 | |
| Jeu De Charbons | ||||
| 40 | 999088 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 41 | 317810 | 4.80 | 5.76 | |
| Ressort | ||||
| 42 | 308536 | 1.65 | 1.98 | |
| Levier Interrupteur | ||||
| 43 | 317806 | 1.05 | 1.26 | |
| Ressort | ||||
| 44 | 314429 | 1.04 | 1.24 | |
| SLIDE SWITCH (2P PILLAR TYPE) (OLD 980778) | ||||
| 45A | 321208 | 12.87 | 15.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 984750 | |||
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 46A | 301653 | 1.04 | 1.24 | |
| Terminal de terre pour TPE | ||||
| 47 | 314854 | 1.50 | 1.80 | |
| Condensateur | ||||
| 48 | 994273 | 4.29 | 5.14 | |
| Manchon à cabler | ||||
| 49 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 8.8 | ||||
| 50 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 50 | 938051 | 1.04 | 1.24 | |
| Couvercle G13sd | ||||
| 51 | 317808 | 5.85 | 7.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 307811 | |||
| Câble 2,5m 2 X 1.0 Sans Fiche | ||||
| 53 | 500237Z | 11.40 | 13.68 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 53 | 500447Z | 6.60 | 7.92 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 53A | 500247Z | 6.18 | 7.42 | |
| Porte-interrupteur ASS'Y (ancien 317811) | ||||
| 54 | 376969 | 1.05 | 1.26 | |
| Porte-interrupteur ASS'Y (ancien 317811) | ||||
| 54A | 376969 | 1.05 | 1.26 | |
| Serre Cable | ||||
| 55 | 937631 | 1.04 | 1.24 | |
| Manchon à cabler | ||||
| 56 | 981373 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 938332Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 302142 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 994322 | |||
| Joint de poignée | ||||
| 602 | 994309 | 14.03 | 16.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 603A | 325515 | |||
