Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G13SC2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

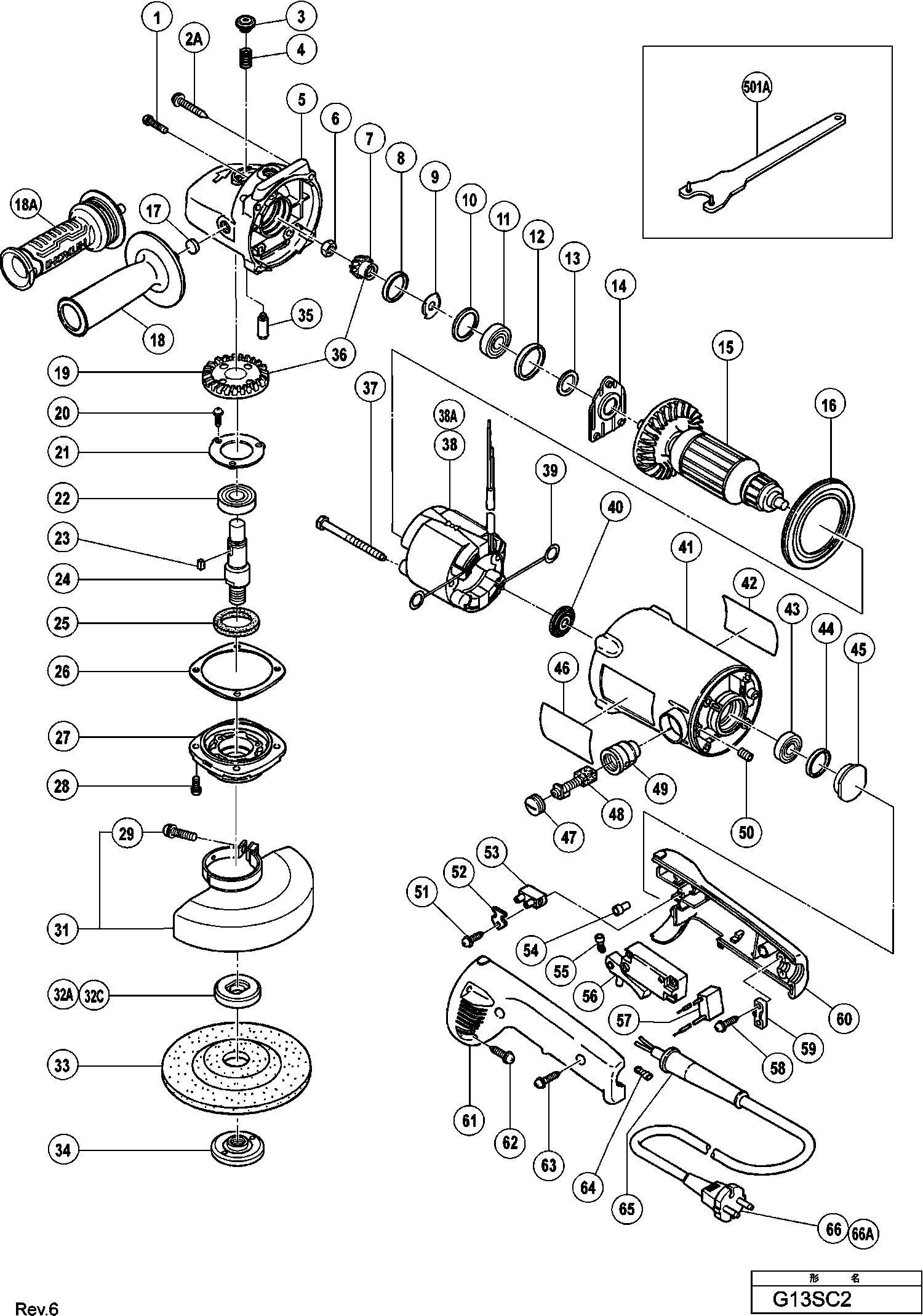

Dessins des Hikoki G13SC2
Liste de pièces de rechange des Hikoki G13SC2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 240v | ||||
| *15 | 360433F | 99.41 | 119.30 | |
| Induit 220-230 Volt | ||||
| *15 | 360433E | 86.55 | 103.86 | |
| Arbre | ||||
| *24 | 315088 | 13.93 | 16.71 | |
| Pas d'informations disponibles, non commandable | ||||
| *34 | 994155 | |||
| Ensemble Stator 240v Includ.103 | ||||
| *38 | 340383F | 34.10 | 40.92 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *38 | 340383E | 22.28 | 26.73 | |
| VELD 110-115 VOLT | ||||
| *38 | 340383C | 21.28 | 25.54 | |
| Commutateur | ||||
| *56 | 313278 | 22.55 | 27.06 | |
| Entree De Cable Ø 8.8 | ||||
| *65 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| *65 | 938051 | 1.04 | 1.24 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| *66 | 500423Z | 12.87 | 15.44 | |
| Pas d'informations disponibles, non commandable | ||||
| *66A | 323974 | |||
| VIS DE BLOCAGE DE JOINT M4X10 | ||||
| 1 | 303255 | 1.04 | 1.24 | |
| Vis à tôle (avec bride) D5x30 (noir) | ||||
| 2A | 333713 | 1.80 | 2.16 | |
| Bouton G23se | ||||
| 3 | 306888 | 1.04 | 1.24 | |
| Ressort | ||||
| 4 | 306889 | 1.04 | 1.24 | |
| Couverture d'engrenage | ||||
| 5 | 315048 | 36.44 | 43.72 | |
| Ecrou M.8 (x10) (paquet de 10) | ||||
| 6 | 949568 | 1.50 | 1.80 | |
| Pignon | ||||
| 7 | 315084 | 11.93 | 14.31 | |
| Joint | ||||
| 8 | 315055 | 1.05 | 1.26 | |
| Rondelle | ||||
| 9 | 315056 | 1.35 | 1.62 | |
| Bague | ||||
| 10 | 315054 | 1.20 | 1.44 | |
| Roulement A Bille | ||||
| 11 | 6200DD | 6.00 | 7.20 | |
| Plaq.en Caoutchouc (1) | ||||
| 12 | 315053 | 1.05 | 1.26 | |
| Feutre | ||||
| 13 | 315052 | 1.20 | 1.44 | |
| Couvercle de roulement (b) | ||||
| 14 | 315051 | 2.40 | 2.88 | |
| Induit 240v | ||||
| 15 | 360433F | 99.41 | 119.30 | |
| Induit 220-230 Volt | ||||
| 15 | 360433E | 86.55 | 103.86 | |
| Baffle | ||||
| 16 | 315046 | 1.20 | 1.44 | |
| Rondelle en feutre | ||||
| 17 | 315049 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 994322 | |||
| Pas d'informations disponibles, non commandable | ||||
| 18A | 336865 | |||
| Pas d'informations disponibles, non commandable | ||||
| 18B | 381403 | |||
| Pignon | ||||
| 19 | 315085 | 31.89 | 38.26 | |
| Vis Ø 4x10 | ||||
| 20 | 987201 | 1.05 | 1.26 | |
| Flasque De Palier | ||||
| 21 | 937077 | 2.78 | 3.33 | |
| Roulement A Bille | ||||
| 22 | 6202DD | 6.75 | 8.10 | |
| Clavette 3*3*10 | ||||
| 23 | 940533 | 1.20 | 1.44 | |
| Arbre | ||||
| 24 | 315088 | 13.93 | 16.71 | |
| Feutre | ||||
| 25 | 315062 | 1.20 | 1.44 | |
| Joint | ||||
| 26 | 315060 | 1.20 | 1.44 | |
| Couvercle d'engrenages | ||||
| 27 | 315061 | 9.44 | 11.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 28 | 315636 | |||
| Vis | ||||
| 29 | 995096 | 1.05 | 1.26 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 29A | 949757 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 320213 | |||
| Garde de roue Ass'y (ancien 320213) | ||||
| 31A | 370411 | 9.00 | 10.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 32A | 376202 | |||
| Pas d'informations disponibles, non commandable | ||||
| 32B | 376202 | |||
| Rondelle de roue (c) pour casserole (120v) | ||||
| 32C | 334456 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 32D | 370448 | |||
| Pas d'informations disponibles, non commandable | ||||
| 32E | 380066 | |||
| Pas d'informations disponibles, non commandable | ||||
| 33 | 316822 | |||
| Collet Exterieur | ||||
| 34 | 937923P | 5.40 | 6.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 34A | 373779 | |||
| Goupille De Blocage | ||||
| 35 | 315050 | 2.40 | 2.88 | |
| Jeu de pignons | ||||
| 36 | 315083 | 41.00 | 49.20 | |
| Vis Ø5*60 | ||||
| 37 | 961501 | 1.04 | 1.24 | |
| Ensemble Stator 240v Includ.103 | ||||
| 38 | 340383F | 34.10 | 40.92 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 38 | 340383E | 22.28 | 26.73 | |
| VELD 110-115 VOLT | ||||
| 38 | 340383C | 21.28 | 25.54 | |
| Pas d'informations disponibles, non commandable | ||||
| 38A | 340383J | |||
| Raccord | ||||
| 39 | 930703 | 2.40 | 2.88 | |
| Joint anti-poussière pour G13sc2 | ||||
| 40 | 315047 | 2.55 | 3.06 | |
| Carter | ||||
| 41 | 315090 | 36.44 | 43.72 | |
| Roulement A Billes | ||||
| 43 | 608VVM | 5.70 | 6.84 | |
| Bouchon D’obturation A 6 | ||||
| 44 | 315637 | 1.65 | 1.98 | |
| Coussinet | ||||
| 45 | 315069 | 4.96 | 5.96 | |
| Bouchon Charbon | ||||
| 47 | 945161 | 1.20 | 1.44 | |
| Charbons (1 Paire) | ||||
| 48 | 999043 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 49 | 958900 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 50 | 938477 | 1.05 | 1.26 | |
| Vis à tête hexagonale M4x6 | ||||
| 50 | 985114 | 1.05 | 1.26 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 51 | 305720 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 315086 | |||
| Connecteur Till 10.1999 For Aus | ||||
| 53 | 938307 | 2.13 | 2.55 | |
| Connecteur 50091 | ||||
| 54 | 959140 | 3.30 | 3.96 | |
| Terminal | ||||
| 55 | 311741 | 1.04 | 1.24 | |
| Commutateur | ||||
| 56 | 313278 | 22.55 | 27.06 | |
| Commutateur | ||||
| 56 | 315101 | 20.49 | 24.58 | |
| Interrupteur (Type de Vis 1p) Sans Verrou | ||||
| 56 | 320098 | 20.08 | 24.09 | |
| Condensateur | ||||
| 57 | 930039 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 984750 | |||
| Serre Cable | ||||
| 59 | 937631 | 1.04 | 1.24 | |
| Poignée (a) G18u/g23u et autres | ||||
| 60 | 315063 | 8.70 | 10.44 | |
| Poignée (b) | ||||
| 61 | 315064 | 7.45 | 8.94 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 62 | 302089 | 1.05 | 1.26 | |
| Vis autotaraudeuse D4x20 avec bride (noir) | ||||
| 63 | 302086 | 1.05 | 1.26 | |
| Borne | ||||
| 64 | 980063 | 1.04 | 1.24 | |
| Entree De Cable Ø 8.8 | ||||
| 65 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 65 | 938051 | 1.04 | 1.24 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 66 | 500423Z | 12.87 | 15.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 66A | 323974 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501A | 325491 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501B | 376127 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 994325 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 994326 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 994327 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 994328 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 994329 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 307007 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 310392 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 937907Z | |||
| Joint de poignée | ||||
| 610 | 994309 | 14.03 | 16.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 611 | 310337 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 332790 | |||
