Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G13SB3'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

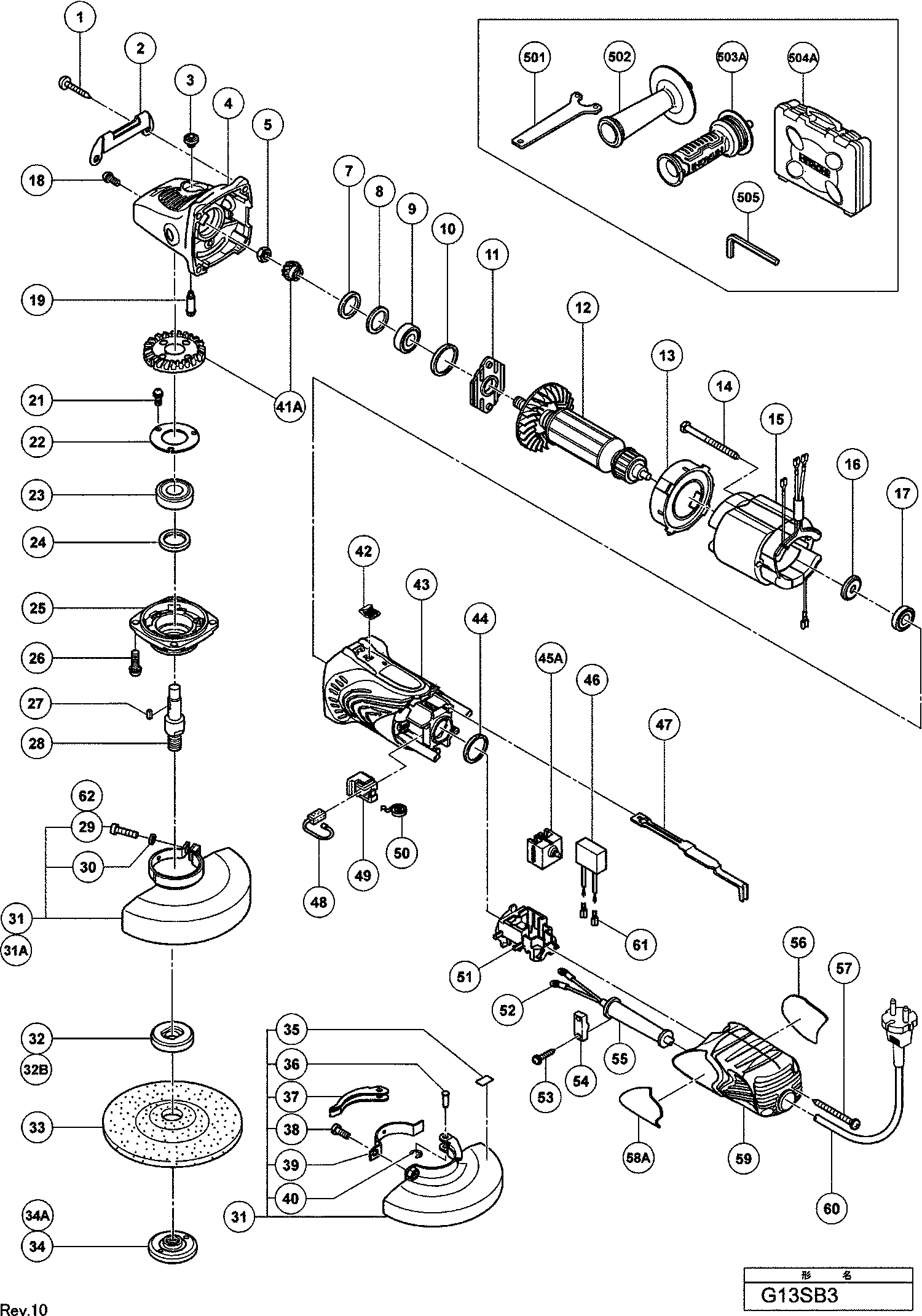

Dessins des Hikoki G13SB3
Liste de pièces de rechange des Hikoki G13SB3
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| INDUIT 230-240 VOLTS | ||||
| *12 | 360734E | 41.39 | 49.66 | |
| Inducteur | ||||
| *15 | 340645E | 28.19 | 33.82 | |
| Stator 230V | ||||
| *15 | 340932E | 26.40 | 31.68 | |
| Garde de roue comprenant 49-55 | ||||
| *31A | 333537 | 14.40 | 17.28 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| *60 | 500447Z | 6.60 | 7.92 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *60 | 500247Z | 6.18 | 7.42 | |
| Vis auto-taraudeuse D5x25 (noir) | ||||
| 1 | 320523 | 1.35 | 1.62 | |
| Protecteur G 13sb3 | ||||
| 2 | 325053 | 1.05 | 1.26 | |
| Bouton Bloc | ||||
| 3 | 301944 | 1.04 | 1.24 | |
| Carter Pignon Includ.4,21 | ||||
| 4 | 321737 | 36.44 | 43.72 | |
| Ecrou M8(x10) (paquet de 10) | ||||
| 5 | 949558 | 1.05 | 1.26 | |
| Joint torique (a) | ||||
| 7 | 308543 | 1.04 | 1.24 | |
| Rondelle | ||||
| 8 | 980866 | 1.04 | 1.24 | |
| Roulement à billes 629t12ddc3ps2-l | ||||
| 9 | 629T12 | 9.83 | 11.79 | |
| Joint Caoutchouc | ||||
| 10 | 957754 | 1.20 | 1.44 | |
| Couvercle Roulement | ||||
| 11 | 321734 | 1.35 | 1.62 | |
| ANKER 110 VOLT | ||||
| 12 | 360734C | 46.04 | 55.25 | |
| INDUIT 230-240 VOLTS | ||||
| 12 | 360734E | 41.39 | 49.66 | |
| Baffle | ||||
| 13 | 321732 | 1.35 | 1.62 | |
| Vis Ø 4*70 | ||||
| 14 | 982021 | 1.04 | 1.24 | |
| Inducteur | ||||
| 15 | 340645E | 28.19 | 33.82 | |
| Stator 230V | ||||
| 15 | 340932E | 26.40 | 31.68 | |
| VELD 110 VOLT | ||||
| 15 | 340645C | 24.64 | 29.57 | |
| Protecteur Poussiere | ||||
| 16 | 315877 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 17 | 608VVM | 5.70 | 6.84 | |
| VIS DE BLOCAGE DE JOINT M4X10 | ||||
| 18 | 303255 | 1.04 | 1.24 | |
| Goupille De Blocage | ||||
| 19 | 301943 | 1.65 | 1.98 | |
| Vis M4x8 | ||||
| 21 | 991207 | 1.04 | 1.24 | |
| Couvercle | ||||
| 22 | 936680 | 1.04 | 1.24 | |
| Roulement à billes 6201dducmav2s | ||||
| 23 | 6201DD | 6.30 | 7.56 | |
| Feutre | ||||
| 24 | 308546 | 1.04 | 1.24 | |
| Palier | ||||
| 25 | 308545 | 7.35 | 8.82 | |
| Vis de blocage (avec rondelle sp.) M5x16 | ||||
| 26 | 307046 | 1.04 | 1.24 | |
| Clavette 3*3*8 | ||||
| 27 | 944109 | 1.70 | 2.04 | |
| Arbre | ||||
| 28 | 994301 | 14.25 | 17.10 | |
| Arbre (b) | ||||
| 28 | 994302 | 13.89 | 16.66 | |
| Vis M.5*20 (paquet de 10) | ||||
| 29 | 949241 | 1.35 | 1.62 | |
| Vis à tête hexagonale (avec rondelles) M5x20 | ||||
| 29A | 316107 | 1.80 | 2.16 | |
| Rondelle de ressort M5 (10 pièces) | ||||
| 30 | 949454 | 1.04 | 1.24 | |
| Protecteur Disque Ø125 Includ.27,28 | ||||
| 31 | 320192 | 14.16 | 17.00 | |
| Garde de roue comprenant 49-55 | ||||
| 31A | 333537 | 14.40 | 17.28 | |
| Protecteur | ||||
| 31A | 337231 | 10.35 | 12.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 32 | 937817Z | |||
| Rondelle de roue (c) pour casserole (120v) | ||||
| 32B | 334456 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 316822 | |||
| Collet Exterieur | ||||
| 34 | 937923P | 5.40 | 6.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 34A | 337329 | |||
| Pas d'informations disponibles, non commandable | ||||
| 34B | 339579 | |||
| Etiquette | ||||
| 35 | 311492 | 1.20 | 1.44 | |
| Goupille G 13se Till 11.2014 | ||||
| 36 | 311744 | 1.20 | 1.44 | |
| Levier G 13se | ||||
| 37 | 311743 | 5.75 | 6.90 | |
| Vis Ø 5*25 | ||||
| 38 | 880734 | 1.04 | 1.24 | |
| Collier pour couvercle de protection | ||||
| 39 | 311491 | 4.65 | 5.58 | |
| Clips Cj-65 | ||||
| 40 | 874759 | 1.04 | 1.24 | |
| Couple Pignon G13yc/sb2/g 13va | ||||
| 41A | 329054 | 16.36 | 19.64 | |
| Bouton Interrupteur | ||||
| 42 | 314428 | 1.04 | 1.24 | |
| Carcasse | ||||
| 43 | 325050 | 16.50 | 19.80 | |
| Plaq.en Caoutchouc (1) | ||||
| 44 | 321733 | 1.35 | 1.62 | |
| Plus disponible, pas de remplacement | ||||
| 45A | 319319 | |||
| SCHAKELAAR | ||||
| 45B | 377478 | 6.84 | 8.21 | |
| INTERRUPTEUR À BOUTON POUSSOIR | ||||
| 45C | 376230 | 7.20 | 8.64 | |
| Condensateur | ||||
| 46 | 994273 | 4.29 | 5.14 | |
| Condensateur | ||||
| 46 | 930039 | 1.95 | 2.34 | |
| Tirant DF 700 | ||||
| 47 | 370014 | 1.35 | 1.62 | |
| Tringle | ||||
| 47 | 325051 | 1.05 | 1.26 | |
| Jeu De Charbons | ||||
| 48 | 999088 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 49 | 317810 | 4.80 | 5.76 | |
| Ressort | ||||
| 50 | 308536 | 1.65 | 1.98 | |
| Porte-Interrupteur | ||||
| 51 | 370012 | 1.35 | 1.62 | |
| Support Inter G13sb3 | ||||
| 51 | 325054 | 1.05 | 1.26 | |
| Borne | ||||
| 52 | 980063 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 53 | 984750 | |||
| Serre Cable | ||||
| 54 | 937631 | 1.04 | 1.24 | |
| Entree De Cable Ø 8.8 | ||||
| 55 | 380090 | 1.04 | 1.25 | |
| Vis autotaraudeuse (avec bride) D4x45 (noir) | ||||
| 57 | 301815 | 1.05 | 1.26 | |
| Étiquette de marque | ||||
| 58A | 334347 | 1.05 | 1.26 | |
| Carter Arriere G 13sb3 | ||||
| 59 | 325052 | 10.35 | 12.42 | |
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 60 | 500461Z | 17.88 | 21.45 | |
| Cordon | ||||
| 60 | 500240Z | 13.18 | 15.81 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 60 | 500423Z | 12.87 | 15.44 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 60 | 500447Z | 6.60 | 7.92 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 60 | 500247Z | 6.18 | 7.42 | |
| Fiche For Noise Suppressor | ||||
| 61 | 319320 | 1.35 | 1.62 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 62 | 949757 | 3.00 | 3.60 | |
| Varistor (b) Pour Modèle (s) | ||||
| 63 | 370013 | 5.85 | 7.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 938332Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 994322 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503A | 336865 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503B | 381403 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504A | 325515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 938317 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 938318 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 314062 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 314063 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 314064 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 314065 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 314066 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 314067 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 314068 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 314069 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 314070 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 314071 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 314072 | |||
| WHEEL WASHER | ||||
| 614 | 994312 | 3.84 | 4.61 | |
| Pas d'informations disponibles, non commandable | ||||
| 615 | 994313 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 310338 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 332787 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 332788 | |||
| Joint liquide | ||||
| 619 | 324688 | 40.84 | 49.00 | |
