Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G12SR4'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

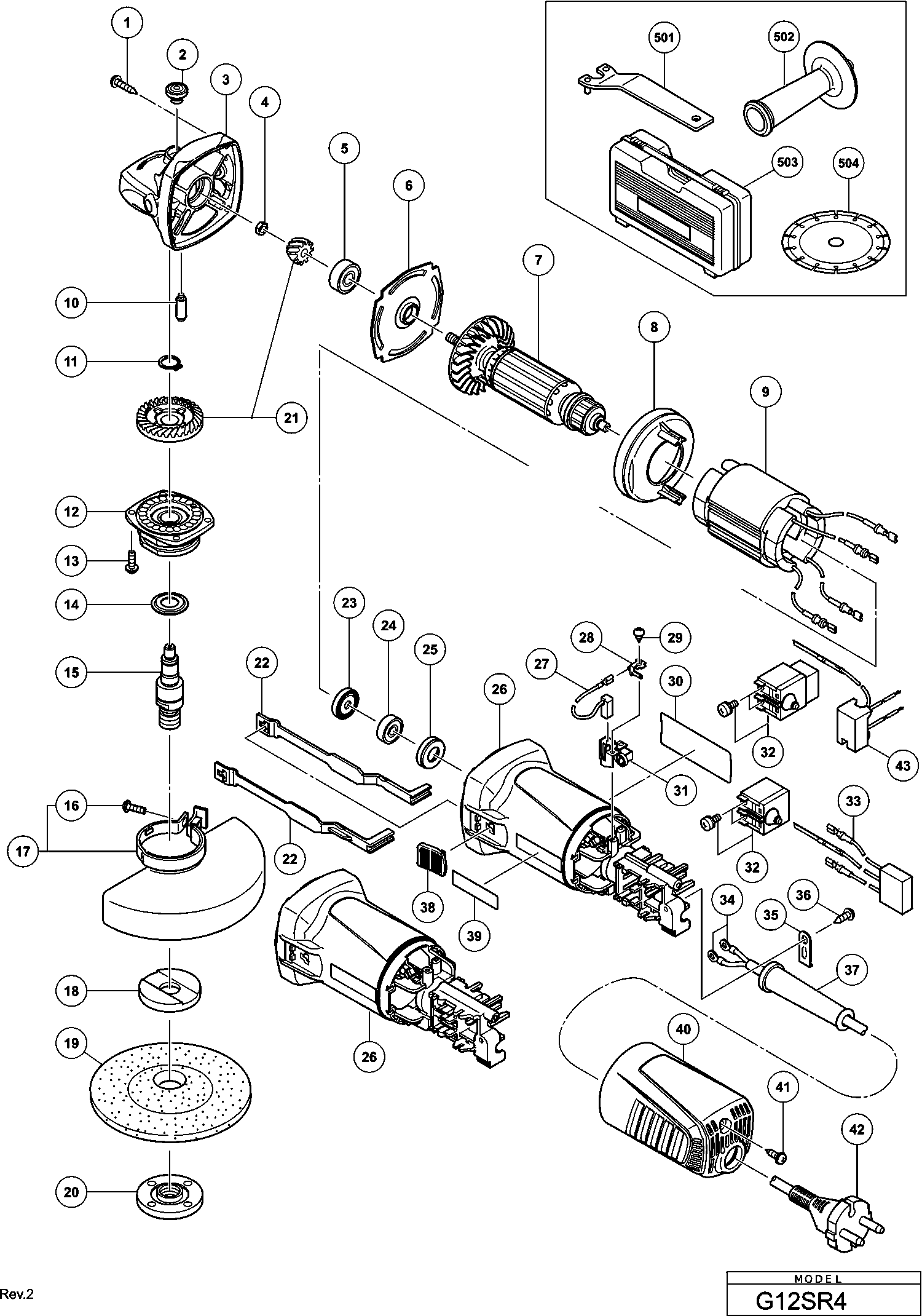

Dessins des Hikoki G12SR4
Liste de pièces de rechange des Hikoki G12SR4
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Arbre | ||||
| *15 | 330700 | 6.15 | 7.38 | |
| Pas d'informations disponibles, non commandable | ||||
| *19 | 316821 | |||
| Pas d'informations disponibles, non commandable | ||||
| *20A | 339579 | |||
| Tirant DF 700 | ||||
| *22 | 338855 | 1.04 | 1.24 | |
| Tirant DF 700 | ||||
| *22 | 370023 | 1.04 | 1.24 | |
| Carter (1) | ||||
| *26 | 339140 | 3.90 | 4.68 | |
| Carter (1) | ||||
| *26 | 370018 | 3.90 | 4.68 | |
| PUSHING BUTTON SWITCH 110 VOLT | ||||
| *32C | 377010 | 8.40 | 10.08 | |
| INTERRUPTEUR À BOUTON POUSSOIR | ||||
| *32C | 376230 | 7.20 | 8.64 | |
| Terminal | ||||
| *34 | 311741 | 1.04 | 1.24 | |
| Collier de Serrage de Cordon | ||||
| *35 | 338334 | 1.04 | 1.24 | |
| Couvercle de Queue | ||||
| *40 | 370019 | 1.50 | 1.80 | |
| Couvercle de Queue | ||||
| *40 | 339141 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| *42 | 500487Z | |||
| ENSEMBLE DE COMMUTATEUR 220-240 VOLTS | ||||
| *43 | 376370 | 14.25 | 17.10 | |
| SCHAKELAAR 110 VOLT (OUD 374279) | ||||
| *43 | 376371 | 11.99 | 14.39 | |
| Pas d'informations disponibles, non commandable | ||||
| *614 | 937825Z | |||
| Induit 220v-240v | ||||
| *7 | 361016E | 29.01 | 34.82 | |
| ANKER 110 VOLT | ||||
| *7 | 361016C | 27.06 | 32.47 | |
| Inducteur G-12sa 220v-230v | ||||
| *9 | 340016E | 30.53 | 36.63 | |
| VELD 110 VOLT | ||||
| *9 | 340016C | 21.40 | 25.68 | |
| Vis Tôlière Avec Rondelle D4x23 (noir) | ||||
| 1 | 328643 | 1.05 | 1.26 | |
| Bouton Bloc | ||||
| 2 | 301944 | 1.04 | 1.24 | |
| Carter | ||||
| 3 | 339146 | 6.90 | 8.28 | |
| Ecrou Frein G 15yc | ||||
| 4 | 309191 | 1.04 | 1.24 | |
| Roulement à billes 608ss | ||||
| 5 | 338337 | 2.25 | 2.70 | |
| Porte-Roulement | ||||
| 6 | 338850 | 1.04 | 1.24 | |
| Induit 220v-240v | ||||
| 7 | 361016E | 29.01 | 34.82 | |
| ANKER 110 VOLT | ||||
| 7 | 361016C | 27.06 | 32.47 | |
| Baffle | ||||
| 8 | 338853 | 1.04 | 1.24 | |
| Inducteur G-12sa 220v-230v | ||||
| 9 | 340016E | 30.53 | 36.63 | |
| VELD 110 VOLT | ||||
| 9 | 340016C | 21.40 | 25.68 | |
| Goupille De Blocage | ||||
| 10 | 301943 | 1.65 | 1.98 | |
| Circlips Dim 11 Till 9.2012 | ||||
| 11 | 316487 | 1.65 | 1.98 | |
| Palier | ||||
| 12A | 338849 | 3.00 | 3.60 | |
| Vis Ø 4x12 | ||||
| 13 | 328628 | 1.05 | 1.26 | |
| Rondelle | ||||
| 14 | 328185 | 1.05 | 1.26 | |
| Arbre | ||||
| 15 | 330700 | 6.15 | 7.38 | |
| Vis à métaux (avec rondelle) M5x16 (noir) | ||||
| 16 | 308386 | 1.05 | 1.26 | |
| Protecteur | ||||
| 17 | 338848 | 2.40 | 2.88 | |
| WHEEL GUARD (LABEL) ASS'Y | ||||
| 17A | 382259 | 2.70 | 3.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 937817Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 18A | 376067 | |||
| Pas d'informations disponibles, non commandable | ||||
| 19 | 316821 | |||
| Pas d'informations disponibles, non commandable | ||||
| 20A | 339579 | |||
| Ensemble d'engrenage et de pignon | ||||
| 21 | 339265 | 7.26 | 8.72 | |
| Tirant DF 700 | ||||
| 22 | 338855 | 1.04 | 1.24 | |
| Tirant DF 700 | ||||
| 22 | 370023 | 1.04 | 1.24 | |
| Joint Poussiere | ||||
| 23 | 321722 | 1.35 | 1.62 | |
| Roulement à billes 626zz | ||||
| 24 | 339145 | 1.50 | 1.80 | |
| Plaq.en Caoutchouc (1) | ||||
| 25 | 309929 | 1.04 | 1.24 | |
| Carter (1) | ||||
| 26 | 370018 | 3.90 | 4.68 | |
| Carter (1) | ||||
| 26 | 339140 | 3.90 | 4.68 | |
| Balais de charbon (1 paire) | ||||
| 27 | 999067 | 2.85 | 3.42 | |
| Terminal | ||||
| 28 | 339185 | 1.04 | 1.24 | |
| Vis à tarauder D3x8 | ||||
| 29 | 328210 | 1.20 | 1.44 | |
| Porte-Charbon | ||||
| 31 | 333844 | 2.10 | 2.52 | |
| Commutateur | ||||
| 32 | 339149 | 2.70 | 3.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 32A | 373299 | |||
| Terminal | ||||
| 34 | 311741 | 1.04 | 1.24 | |
| Borne | ||||
| 34 | 980063 | 1.04 | 1.24 | |
| Collier de Serrage de Cordon | ||||
| 35 | 338334 | 1.04 | 1.24 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 36 | 305720 | 1.05 | 1.26 | |
| Entree De Cable Ø 8.8 | ||||
| 37 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 37 | 938051 | 1.04 | 1.24 | |
| Entree De Cable Ø 8.8 | ||||
| 37A | 380090 | 1.04 | 1.25 | |
| Curseur de commutateur | ||||
| 38 | 338854 | 1.04 | 1.24 | |
| Couvercle de Queue | ||||
| 40 | 370019 | 1.50 | 1.80 | |
| Couvercle de Queue | ||||
| 40 | 339141 | 1.20 | 1.44 | |
| Vis Ø 4*16 Noir | ||||
| 41 | 305812 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 42 | 500487Z | |||
| Vis Ø 4x10 | ||||
| 44 | 987201 | 1.05 | 1.26 | |
| Flasque De Palier | ||||
| 45 | 316490 | 1.65 | 1.98 | |
| Roulement Cr12v H90sc | ||||
| 46 | 6201VV | 6.45 | 7.74 | |
| Feutre | ||||
| 47 | 301946 | 1.04 | 1.24 | |
| PACKING GLAND NEW | ||||
| 48 | 380072 | 3.48 | 4.18 | |
| AS | ||||
| 49 | 379927 | 2.46 | 2.95 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 938332Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 994322 | |||
| CUTTING GUARD CLIP | ||||
| 505 | 381202 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 994314 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 314095 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 314096 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 314097 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 314098 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 314099 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 314100 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 314101 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 314102 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 314103 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 314104 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 314105 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 937826Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 937825Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 332785 | |||
