Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G10VE'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

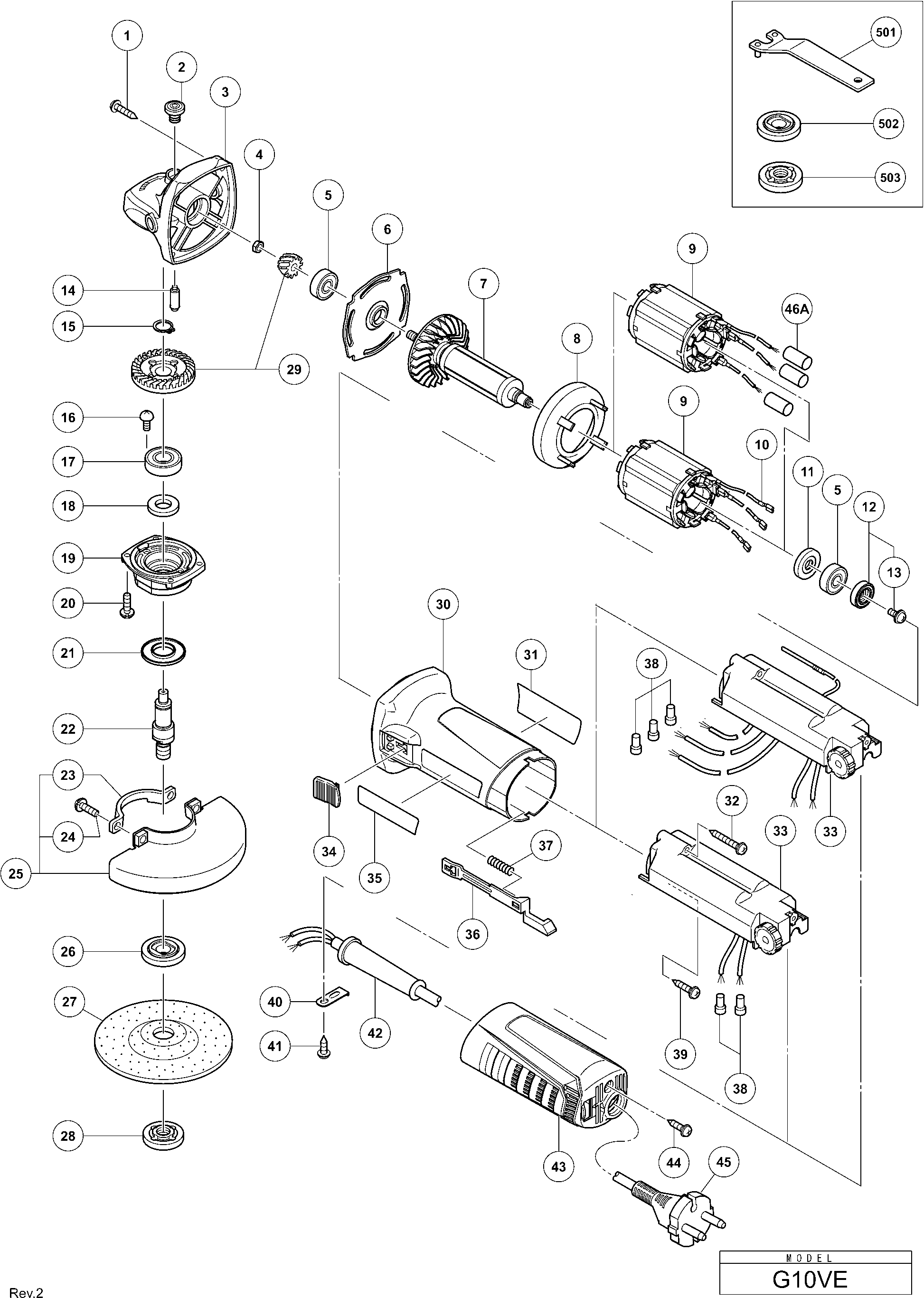

Dessins des Hikoki G10VE
Liste de pièces de rechange des Hikoki G10VE
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| *26 | 372736 | |||
| Plus disponible, pas de remplacement | ||||
| *33 | 339143 | |||
| Connecteur 50091 | ||||
| *38 | 959140 | 3.30 | 3.96 | |
| Plus disponible, pas de remplacement | ||||
| *45 | 500423Z | |||
| Stator Ass'y 220v-240v incluant.63 | ||||
| *9 | 340917E | 24.48 | 29.37 | |
| Stator 230V | ||||
| *9 | 340917C | 21.04 | 25.24 | |
| Vis Tôlière Avec Rondelle D4x23 (noir) | ||||
| 1 | 328643 | 1.05 | 1.26 | |
| Bouton Bloc | ||||
| 2 | 301944 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 3 | 338332 | |||
| ENSEMBLE CARTER D'ENGRENAGE (ANCIEN 338332) | ||||
| 3A | 370914 | 5.28 | 6.34 | |
| Ecrou Frein G 15yc | ||||
| 4 | 309191 | 1.04 | 1.24 | |
| Roulement à billes 608ss | ||||
| 5 | 338337 | 2.25 | 2.70 | |
| Roulement | ||||
| 5A | 608DDM | 5.55 | 6.66 | |
| Couvercle de l'engrenage comprenant 3.17 | ||||
| 6 | 334940 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 361032 | |||
| ROTOR (ANCIEN 361032) | ||||
| 7A | 361154 | 64.21 | 77.06 | |
| Guide de ventilateur | ||||
| 8 | 338346 | 1.04 | 1.24 | |
| Stator Ass'y 220v-240v incluant.63 | ||||
| 9 | 340917E | 24.48 | 29.37 | |
| FASTON, NOUVEAU | ||||
| 10 | 370131 | 1.00 | 1.20 | |
| Joint Etanche Pouss (1) | ||||
| 11 | 338336 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 371232 | |||
| AIMANT CAPTEUR (ANCIEN 371232) | ||||
| 12A | 374287 | 12.15 | 14.58 | |
| Vis de scellage M4*12 | ||||
| 13 | 338341 | 1.04 | 1.24 | |
| Goupille De Blocage | ||||
| 14 | 301943 | 1.65 | 1.98 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 15 | 939542 | 1.50 | 1.80 | |
| Vis à tête fendue (verrouillage d'étanchéité) M4 | ||||
| 16 | 334942 | 1.20 | 1.44 | |
| Vis à tête fendue (serrure d’étanchéité) M4 | ||||
| 16A | 371814 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 17 | 6001VV | 6.60 | 7.92 | |
| Feutre | ||||
| 18 | 301946 | 1.04 | 1.24 | |
| Presse-étoupe | ||||
| 19 | 334938 | 4.20 | 5.04 | |
| Vis de scellage M4*12 | ||||
| 20 | 307127 | 1.05 | 1.26 | |
| Joint Anti Poussiere | ||||
| 21 | 301945 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | 338344 | |||
| Collier Fg 12sb | ||||
| 23 | 301949 | 1.04 | 1.24 | |
| Vis à métaux (avec rondelle) M5x16 (noir) | ||||
| 24 | 308386 | 1.05 | 1.26 | |
| Protecteur | ||||
| 25 | 301948 | 5.71 | 6.86 | |
| CARTER DE PROTECTION 100 MM (ANCIEN 301948/331076/ | ||||
| 25A | 379562 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 26 | 372737 | |||
| Pas d'informations disponibles, non commandable | ||||
| 27 | 316820 | |||
| Pas d'informations disponibles, non commandable | ||||
| 28 | 372735 | |||
| Ensemble engrenage et pignon | ||||
| 29 | 338338 | 7.95 | 9.54 | |
| Carter (1) | ||||
| 30 | 338329 | 4.80 | 5.76 | |
| Carter (1) | ||||
| 30A | 338329 | 4.80 | 5.76 | |
| Vis D4*40 | ||||
| 32 | 306664 | 1.05 | 1.26 | |
| CONTRÔLEUR 220-240 VOLTS (ANCIEN 339143) | ||||
| 33 | 373789 | 121.00 | 145.20 | |
| Curseur de commutateur | ||||
| 34 | 338854 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 36 | 370130 | |||
| TIGE DE TRACTION (ANCIENNE 370130) | ||||
| 36A | 377948 | 1.00 | 1.20 | |
| Ressort | ||||
| 37 | 314429 | 1.04 | 1.24 | |
| Connecteur 50091 | ||||
| 38 | 959140 | 3.30 | 3.96 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 39 | 301653 | 1.04 | 1.24 | |
| Collier de Serrage de Cordon | ||||
| 40 | 338334 | 1.04 | 1.24 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 41 | 305720 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 42 | 953327 | |||
| Couvercle de Queue | ||||
| 43 | 339142 | 3.75 | 4.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 44 | 307811 | |||
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| 45 | 500247Z | 6.18 | 7.42 | |
| CÂBLE (CORDON ARMURE D10.7) | ||||
| 45A | 500492Z | 6.45 | 7.74 | |
| Tube | ||||
| 46A | 372980 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 313933 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 371935 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 333919 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 314051 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 314052 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 314053 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 314054 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 314055 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 314056 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 314057 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 314058 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 314059 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 314060 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 314061 | |||
| Bouchon D’obturation A 6 | ||||
| 612 | 935513 | 4.20 | 5.04 | |
| BAGUE | ||||
| 613 | 936548 | 2.58 | 3.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 614 | 936558Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 302098 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 323918 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 376313 | |||
