Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G10SS2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

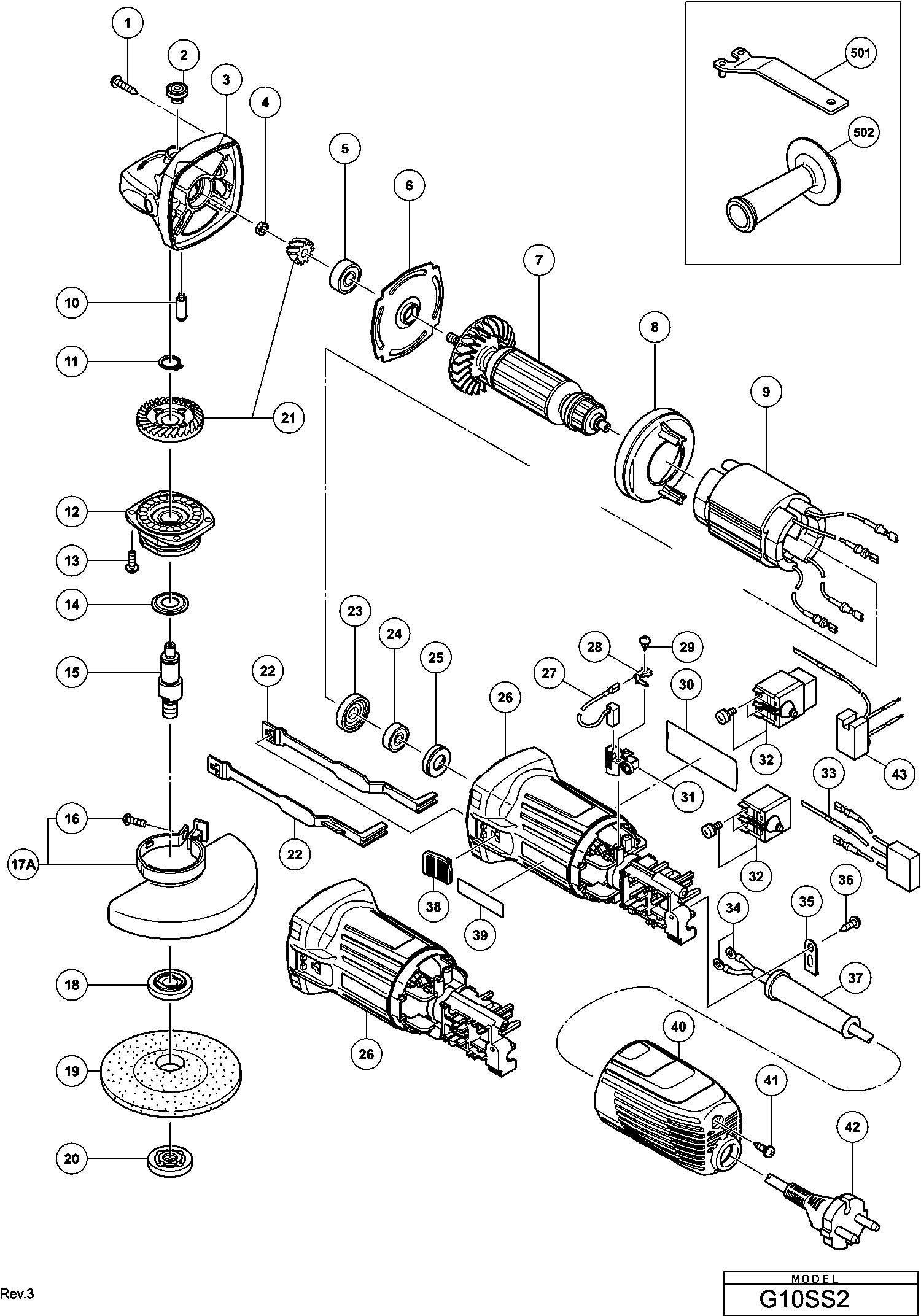

Dessins des Hikoki G10SS2
Liste de pièces de rechange des Hikoki G10SS2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Tirant DF 700 | ||||
| *22 | 338855 | 1.04 | 1.24 | |
| Tirant DF 700 | ||||
| *22 | 370023 | 1.04 | 1.24 | |
| Carter (1) | ||||
| *26A | 370021 | 5.25 | 6.30 | |
| Carter | ||||
| *26A | 338851 | 3.90 | 4.68 | |
| Commutateur | ||||
| *32 | 339149 | 2.70 | 3.24 | |
| Condensateur 220-240 Volt | ||||
| *33 | 339147 | 2.70 | 3.24 | |
| CONDENSATOR 100-110 VOLT | ||||
| *33 | 339148 | 2.52 | 3.02 | |
| Terminal | ||||
| *34 | 311741 | 1.04 | 1.24 | |
| Borne | ||||
| *34 | 980063 | 1.04 | 1.24 | |
| Collier de Serrage de Cordon | ||||
| *35 | 338334 | 1.04 | 1.24 | |
| Couvercle de Queue | ||||
| *40 | 370022 | 1.65 | 1.98 | |
| Couvercle | ||||
| *40 | 338852 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| *42 | 500504Z | |||
| ENSEMBLE DE COMMUTATEUR À BOUTON POUSSOIR 220-240 | ||||
| *43 | 376368 | 13.50 | 16.20 | |
| Induit 230v | ||||
| *7 | 361007E | 17.60 | 21.12 | |
| ANKER 110 VOLT | ||||
| *7 | 361007C | 16.44 | 19.73 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *9 | 340908E | 12.90 | 15.48 | |
| VELD 110-120 VOLT | ||||
| *9 | 340908D | 11.00 | 13.20 | |
| Vis Tôlière Avec Rondelle D4x23 (noir) | ||||
| 1 | 328643 | 1.05 | 1.26 | |
| Bouton Bloc | ||||
| 2 | 301944 | 1.04 | 1.24 | |
| Carter | ||||
| 3 | 339146 | 6.90 | 8.28 | |
| Ecrou Frein G 15yc | ||||
| 4 | 309191 | 1.04 | 1.24 | |
| Roulement à billes 608ss | ||||
| 5 | 338337 | 2.25 | 2.70 | |
| Porte-Roulement | ||||
| 6 | 338850 | 1.04 | 1.24 | |
| Induit 230v | ||||
| 7 | 361007E | 17.60 | 21.12 | |
| ANKER 110 VOLT | ||||
| 7 | 361007C | 16.44 | 19.73 | |
| Baffle | ||||
| 8 | 338853 | 1.04 | 1.24 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 9 | 340908E | 12.90 | 15.48 | |
| VELD 110-120 VOLT | ||||
| 9 | 340908D | 11.00 | 13.20 | |
| Goupille De Blocage | ||||
| 10 | 301943 | 1.65 | 1.98 | |
| Circlips Dim 11 Till 9.2012 | ||||
| 11 | 316487 | 1.65 | 1.98 | |
| Palier | ||||
| 12A | 338849 | 3.00 | 3.60 | |
| Vis Ø 4x12 | ||||
| 13 | 328628 | 1.05 | 1.26 | |
| Rondelle | ||||
| 14 | 328185 | 1.05 | 1.26 | |
| Arbre | ||||
| 15 | 328174 | 4.20 | 5.04 | |
| Vis à métaux (avec rondelle) M5x16 (noir) | ||||
| 16 | 308386 | 1.05 | 1.26 | |
| Garde-boues de roue incl.16 | ||||
| 17A | 370066 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 17B | 379773 | |||
| Plus disponible, pas de remplacement | ||||
| 18 | 372737 | |||
| Plus disponible, pas de remplacement | ||||
| 18A | 372737 | |||
| Pas d'informations disponibles, non commandable | ||||
| 19 | 316820 | |||
| Pas d'informations disponibles, non commandable | ||||
| 20A | 339578 | |||
| ENGRENAGE ET ARBRE | ||||
| 21 | 328178 | 10.05 | 12.06 | |
| Tirant DF 700 | ||||
| 22 | 338855 | 1.04 | 1.24 | |
| Tirant DF 700 | ||||
| 22 | 370023 | 1.04 | 1.24 | |
| Joint Poussiere | ||||
| 23 | 321722 | 1.35 | 1.62 | |
| Roulement à billes 626zz | ||||
| 24 | 339145 | 1.50 | 1.80 | |
| Plaq.en Caoutchouc (1) | ||||
| 25 | 309929 | 1.04 | 1.24 | |
| Carter (1) | ||||
| 26 | 370021 | 5.25 | 6.30 | |
| Carter | ||||
| 26 | 338851 | 3.90 | 4.68 | |
| Balais de charbon (1 paire) | ||||
| 27 | 999067 | 2.85 | 3.42 | |
| Terminal | ||||
| 28 | 339185 | 1.04 | 1.24 | |
| Vis à tarauder D3x8 | ||||
| 29 | 328210 | 1.20 | 1.44 | |
| Porte-Charbon | ||||
| 31 | 333844 | 2.10 | 2.52 | |
| Commutateur | ||||
| 32 | 339149 | 2.70 | 3.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 32A | 373298 | |||
| INTERRUPTEUR À BOUTON POUSSOIR | ||||
| 32C | 376230 | 7.20 | 8.64 | |
| CONDENSATOR 100-110 VOLT | ||||
| 33 | 339148 | 2.52 | 3.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 33A | 377881 | |||
| Terminal | ||||
| 34 | 311741 | 1.04 | 1.24 | |
| Borne | ||||
| 34 | 980063 | 1.04 | 1.24 | |
| Collier de Serrage de Cordon | ||||
| 35 | 338334 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 35A | 377882 | |||
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 36 | 305720 | 1.05 | 1.26 | |
| Entree De Cable Ø 8.8 | ||||
| 37 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 37 | 938051 | 1.04 | 1.24 | |
| Entree De Cable Ø 8.8 | ||||
| 37A | 380090 | 1.04 | 1.25 | |
| Curseur de commutateur | ||||
| 38 | 338854 | 1.04 | 1.24 | |
| Couvercle de Queue | ||||
| 40 | 370022 | 1.65 | 1.98 | |
| Couvercle | ||||
| 40 | 338852 | 1.20 | 1.44 | |
| Vis Ø 4*16 Noir | ||||
| 41 | 305812 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 42 | 500504Z | |||
| Gaine thermorétractable | ||||
| 44 | 334379 | 4.65 | 5.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 313933 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 994322 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 314051 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 314052 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 314053 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 314054 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 314055 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 314056 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 314057 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 314058 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 314059 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 314060 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 314061 | |||
| Bouchon D’obturation A 6 | ||||
| 612 | 935513 | 4.20 | 5.04 | |
| RING | ||||
| 613 | 936548 | 2.58 | 3.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 614 | 936558Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 302098 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 323918 | |||
