Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G10SN'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

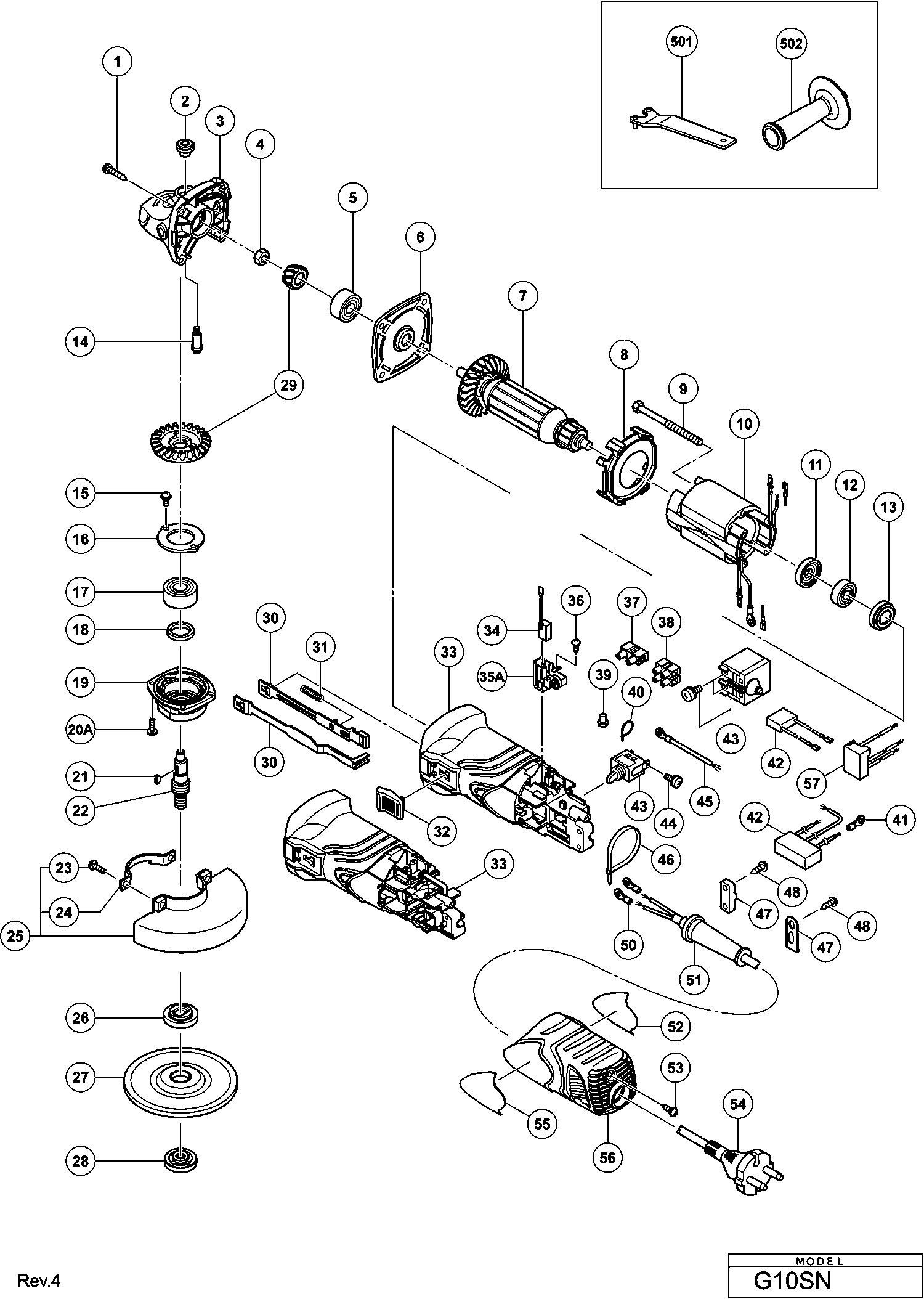

Dessins des Hikoki G10SN
Liste de pièces de rechange des Hikoki G10SN
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis Ø 4*25 noir | ||||
| 1 | 307028 | 1.05 | 1.26 | |
| Bouton Bloc | ||||
| 2 | 301944 | 1.04 | 1.24 | |
| Palier | ||||
| 3 | 332529 | 11.85 | 14.22 | |
| Ecrou Frein G 15yc | ||||
| 4 | 309191 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 5 | 628VVC | 11.85 | 14.22 | |
| Plaque | ||||
| 6 | 327887 | 1.20 | 1.44 | |
| Induit | ||||
| 7 | 360891F | 36.10 | 43.32 | |
| Baffle | ||||
| 8 | 327886 | 1.20 | 1.44 | |
| Vis Ø 4*70 | ||||
| 9 | 982021 | 1.04 | 1.24 | |
| Stator 230V | ||||
| 10 | 340791M | 49.50 | 59.40 | |
| CHAMP 230-240 VOLTS | ||||
| 10 | 340791J | 38.09 | 45.70 | |
| Stator 220v-230v | ||||
| 10 | 340791D | 26.68 | 32.01 | |
| Joint Poussiere | ||||
| 11 | 321722 | 1.35 | 1.62 | |
| Roulement à billes 626vvmc2erps2s | ||||
| 12 | 626VVM | 5.70 | 6.84 | |
| Plaq.en Caoutchouc (1) | ||||
| 13 | 309929 | 1.04 | 1.24 | |
| Goupille De Blocage | ||||
| 14 | 301943 | 1.65 | 1.98 | |
| Vis Ø 4x10 | ||||
| 15 | 987201 | 1.05 | 1.26 | |
| Flasque De Palier | ||||
| 16 | 316490 | 1.65 | 1.98 | |
| Roulement Cr12v H90sc | ||||
| 17 | 6201VV | 6.45 | 7.74 | |
| Feutre | ||||
| 18 | 301946 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 19 | 316489 | |||
| Vis de scellage M4*12 | ||||
| 20A | 307127 | 1.05 | 1.26 | |
| Clavette G13sd | ||||
| 21 | 302047 | 1.05 | 1.26 | |
| Arbre | ||||
| 22 | 332526 | 4.20 | 5.04 | |
| Vis à métaux (avec rondelle) M5x16 (noir) | ||||
| 23 | 308386 | 1.05 | 1.26 | |
| Collier Fg 12sb | ||||
| 24 | 301949 | 1.04 | 1.24 | |
| Protecteur | ||||
| 25A | 301948 | 5.71 | 6.86 | |
| Plus disponible, pas de remplacement | ||||
| 26 | 372737 | |||
| Pas d'informations disponibles, non commandable | ||||
| 27 | 316820 | |||
| Pas d'informations disponibles, non commandable | ||||
| 28A | 339578 | |||
| Roue conique avec pignon | ||||
| 29 | 327888 | 10.80 | 12.96 | |
| Tirant DF 700 | ||||
| 30 | 333366 | 1.20 | 1.44 | |
| Tirant DF 700 | ||||
| 30 | 370042 | 1.04 | 1.24 | |
| Ressort | ||||
| 31 | 314429 | 1.04 | 1.24 | |
| Bouton Interrupteur | ||||
| 32 | 314428 | 1.04 | 1.24 | |
| Carter | ||||
| 33 | 370040 | 6.90 | 8.28 | |
| Carcasse | ||||
| 33 | 333365 | 6.30 | 7.56 | |
| Balais de charbon (1 paire) | ||||
| 34 | 999005 | 7.80 | 9.36 | |
| Porte-Charbon | ||||
| 35A | 333844 | 2.10 | 2.52 | |
| Vis à tarauder D3x8 | ||||
| 36 | 328210 | 1.20 | 1.44 | |
| Connecteur Till 10.1999 For Aus | ||||
| 37 | 938307 | 2.13 | 2.55 | |
| Pince pour cordon | ||||
| 40 | 975144 | 1.04 | 1.24 | |
| Suppressor de bruit W/bande de suppressor de bruit | ||||
| 42 | 370051 | 1.65 | 1.98 | |
| NMLB | ||||
| 43 | 370044 | 16.09 | 19.30 | |
| Vis machine (avec rondelle) M3,5x6 | ||||
| 44 | 305499 | 1.05 | 1.26 | |
| Fil interne Pour Modèle (s) | ||||
| 45 | 370045 | 1.04 | 1.24 | |
| Pince pour cordon | ||||
| 46 | 988054 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 47 | 937631 | 1.04 | 1.24 | |
| Collier de Serrage de Cordon | ||||
| 47 | 338334 | 1.04 | 1.24 | |
| Vis Ø 4*12 For Sin,hkg,chn | ||||
| 48 | 305720 | 1.05 | 1.26 | |
| Terminal | ||||
| 50 | 311741 | 1.04 | 1.24 | |
| Borne | ||||
| 50 | 980063 | 1.04 | 1.24 | |
| Entree De Cable Ø 8.8 | ||||
| 51 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 51 | 938051 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 53 | 307811 | |||
| Pas d'informations disponibles, non commandable | ||||
| 54 | 500439Z | |||
| Capot Arriere | ||||
| 56 | 327894 | 6.45 | 7.74 | |
| Couvercle de Queue | ||||
| 56 | 370041 | 3.30 | 3.96 | |
| Varistance (a) Pour Modèle (s) | ||||
| 57 | 370043 | 5.70 | 6.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 313933 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 994322 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 314051 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 314052 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 314053 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 314054 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 314055 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 314056 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 314057 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 314058 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 314059 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 314060 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 314061 | |||
| Bouchon D’obturation A 6 | ||||
| 612 | 935513 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 613 | 936548 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 936558Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 302098 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 323918 | |||
| Joint liquide | ||||
| 618 | 324688 | 40.84 | 49.00 | |
