Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki G10SD2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

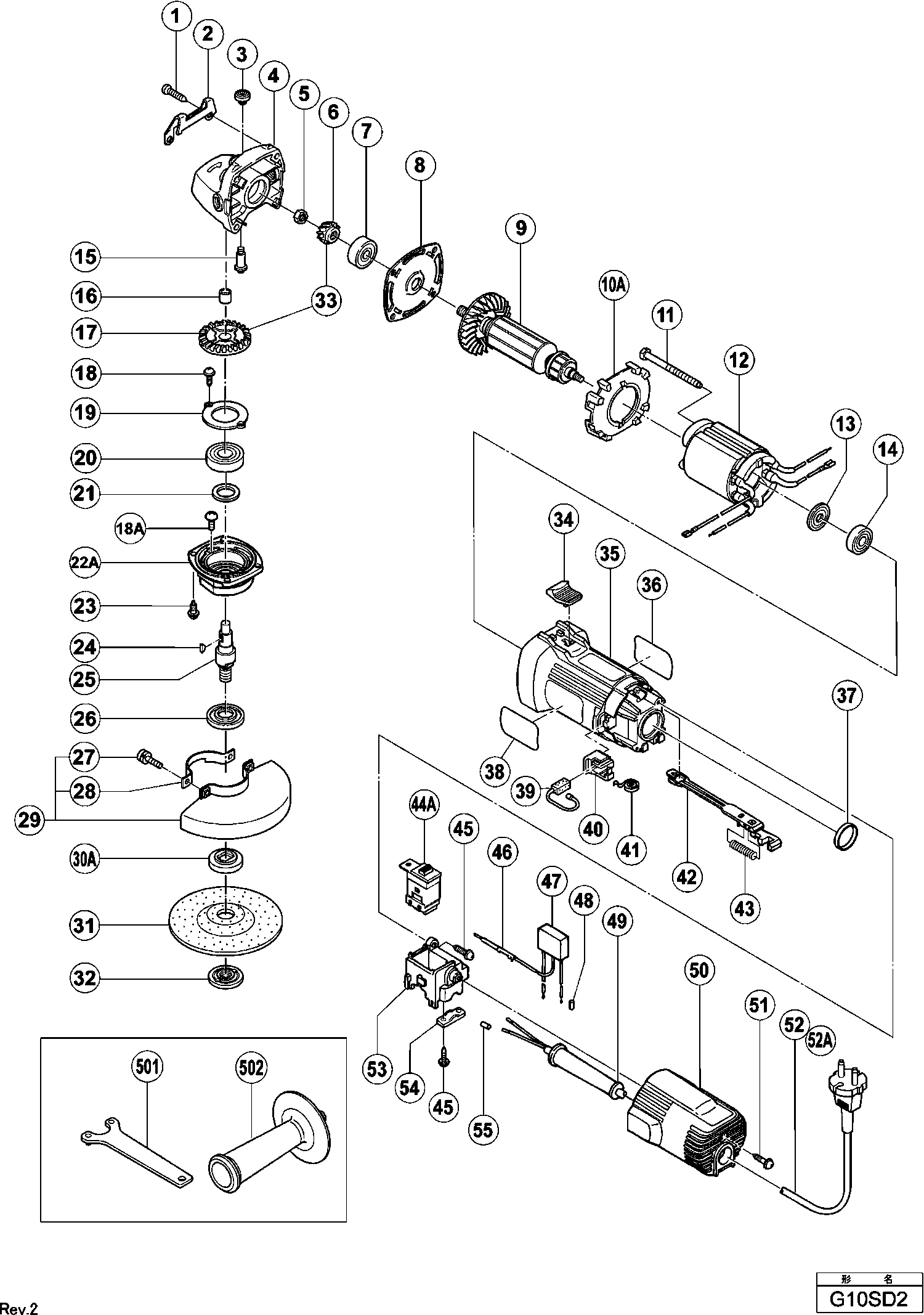

Dessins des Hikoki G10SD2
Liste de pièces de rechange des Hikoki G10SD2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 1 | 937807 | |||
| Plaque de protection | ||||
| 2 | 317807 | 1.05 | 1.26 | |
| Bouton Bloc | ||||
| 3 | 301944 | 1.04 | 1.24 | |
| Carter | ||||
| 4 | 316484 | 18.98 | 22.77 | |
| Ecrou Frein M7 | ||||
| 5 | 301941 | 1.04 | 1.24 | |
| Pignon G13sd/yd/v | ||||
| 6 | 317820 | 14.70 | 17.64 | |
| Roulement A Billes | ||||
| 7 | 628VVC | 11.85 | 14.22 | |
| Palier G13sd/g13v | ||||
| 8 | 316480 | 3.30 | 3.96 | |
| Induit 230v | ||||
| 9 | 360497E | 56.24 | 67.48 | |
| Induit 230v | ||||
| 9 | 360497F | 56.24 | 67.48 | |
| Baffle | ||||
| 10A | 319898 | 1.05 | 1.26 | |
| Vis Ø 4*70 | ||||
| 11 | 982021 | 1.04 | 1.24 | |
| Stator (a) 240v | ||||
| 12 | 340441F | 14.25 | 17.10 | |
| Inducteur G13sd | ||||
| 12 | 340441E | 14.03 | 16.83 | |
| Protecteur Poussiere | ||||
| 13 | 315877 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 14 | 608VVM | 5.70 | 6.84 | |
| Goupille De Blocage | ||||
| 15 | 301943 | 1.65 | 1.98 | |
| Roulement à aiguilles Hk0709 | ||||
| 16 | 673422 | 6.15 | 7.38 | |
| Roue Dentee G13sd/yd/v | ||||
| 17 | 317821 | 20.49 | 24.58 | |
| Vis M4*10 Till 09.2009 | ||||
| 18 | 997263 | 1.05 | 1.26 | |
| Vis Ø 4*8 | ||||
| 18A | 323556 | 1.05 | 1.26 | |
| Flasque De Palier | ||||
| 19 | 316490 | 1.65 | 1.98 | |
| Roulement à billes 6201dducmav2s | ||||
| 20 | 6201DD | 6.30 | 7.56 | |
| Feutre | ||||
| 21 | 301946 | 1.04 | 1.24 | |
| Presse-étoupe | ||||
| 22A | 333838 | 3.00 | 3.60 | |
| Vis de scellage M4*12 | ||||
| 23 | 307127 | 1.05 | 1.26 | |
| Clavette G13sd | ||||
| 24 | 302047 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 25 | 317822 | |||
| Joint Anti Poussiere | ||||
| 26 | 301945 | 1.05 | 1.26 | |
| Vis à métaux (avec rondelle) M5x16 (noir) | ||||
| 27 | 308386 | 1.05 | 1.26 | |
| Collier Fg 12sb | ||||
| 28 | 301949 | 1.04 | 1.24 | |
| Protecteur | ||||
| 29 | 301948 | 5.71 | 6.86 | |
| Plus disponible, pas de remplacement | ||||
| 30A | 372737 | |||
| Pas d'informations disponibles, non commandable | ||||
| 31 | 316820 | |||
| Pas d'informations disponibles, non commandable | ||||
| 32A | 339578 | |||
| Set d'engrenage (grand + petit) | ||||
| 33 | 317819 | 34.24 | 41.08 | |
| Bouton Interrupteur | ||||
| 34 | 314428 | 1.04 | 1.24 | |
| Carter | ||||
| 35 | 317802 | 12.00 | 14.40 | |
| Plaq.en Caoutchouc (1) | ||||
| 37 | 995662 | 1.04 | 1.24 | |
| Jeu De Charbons | ||||
| 39 | 999088 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 40 | 317810 | 4.80 | 5.76 | |
| Ressort | ||||
| 41 | 308536 | 1.65 | 1.98 | |
| Levier Interrupteur | ||||
| 42 | 317806 | 1.05 | 1.26 | |
| Ressort | ||||
| 43 | 314429 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 44A | 321208 | |||
| Pas d'informations disponibles, non commandable | ||||
| 45 | 984750 | |||
| Terminal de terre pour TPE | ||||
| 46 | 314854 | 1.50 | 1.80 | |
| Manchon à cabler | ||||
| 48 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 8.8 | ||||
| 49 | 380090 | 1.04 | 1.25 | |
| Couvercle G13sd | ||||
| 50 | 317808 | 5.85 | 7.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 307811 | |||
| Pas d'informations disponibles, non commandable | ||||
| 52 | 500455Z | |||
| Porte-interrupteur ASS'Y (ancien 317811) | ||||
| 53 | 376969 | 1.05 | 1.26 | |
| Serre Cable | ||||
| 54 | 937631 | 1.04 | 1.24 | |
| Manchon à cabler | ||||
| 55 | 981373 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 313933 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 994322 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 936558Z | |||
| Bouchon D’obturation A 6 | ||||
| 602 | 935513 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 603 | 936548 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 314051 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 314052 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 314053 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 314054 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 314055 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 314056 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 314057 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 314058 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 314059 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 314060 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 314061 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 302098 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616A | 323918 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617A | 325515 | |||
