Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki ECV-3500N'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

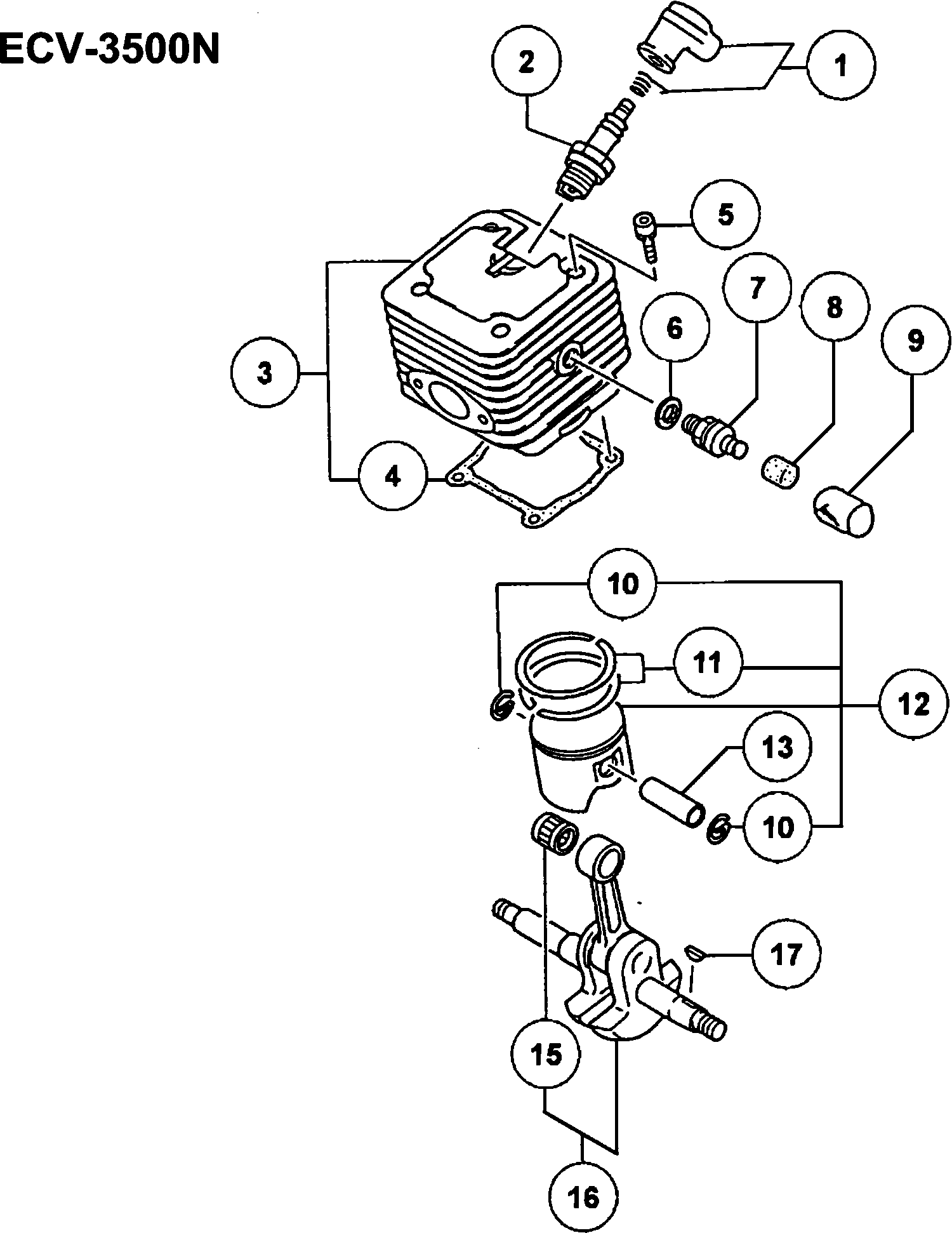

Dessins des Hikoki ECV-3500N
Liste de pièces de rechange des Hikoki ECV-3500N
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon de bougie d'allumage d'ensemble (ancien 1 | ||||
| 1 | 6687468 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 6699323 | |||
| Ensemble de cylindres (ancien 001-04088-90) | ||||
| 3 | 6685468 | 74.41 | 89.30 | |
| Ensemble de cylindres (ancien 001-04072-90) Nouvea | ||||
| 3 | 6685466 | 67.65 | 81.18 | |
| Joint de cylindre (ancien 017-04063-20) | ||||
| 4 | 6685731 | 1.15 | 1.38 | |
| Boulon à trou hexagonal M5x20/s (ancien 994-61050- | ||||
| 5 | 6695491 | 1.15 | 1.38 | |
| Joint de soupape de décompression (ancien 028-0406 | ||||
| 6 | 6685860 | 1.15 | 1.38 | |
| Déscompression complète (ancienne 004-04063-80) | ||||
| 7 | 6685589 | 28.14 | 33.76 | |
| Couvercle de décompression (ancien 020-04063-20) | ||||
| 8 | 6685800 | 1.15 | 1.38 | |
| Couvercle anti-poussière (ancien 470-3252k-20) | ||||
| 9 | 6690808 | 26.16 | 31.40 | |
| Circlip de goupille du piston (vieux 039-01000-20) | ||||
| 10 | 6686026 | 1.15 | 1.38 | |
| Bague de piston (ancien 041-04000-20) | ||||
| 11 | 6686122 | 4.45 | 5.34 | |
| Ensemble de pistons (ancien 030-04085-90) | ||||
| 12 | 6685885 | 19.96 | 23.96 | |
| Broche de piston 10x30 (ancien 037-01000-20) | ||||
| 13 | 6686007 | 2.31 | 2.78 | |
| Roulement à aiguilles F1010b 1.4x8.6 (ancien 999-6 | ||||
| 15 | 6695596 | 5.78 | 6.93 | |
| Arbre de manivelle complet. (ancien 046-04072-80) | ||||
| 16 | 6686185 | 82.43 | 98.91 | |
| Clavette à ergot 3x13x4.5 (ancien 068-10100-20) | ||||
| 17 | 6684899 | 2.15 | 2.58 | |
| Amortisseur latéral | ||||
| 31 | 6688164 | 1.15 | 1.38 | |
| Vis à trou hexagonal 5x35 (ancien 990-53050-353) | ||||
| 32 | 6695076 | 1.15 | 1.38 | |
| Tuyau d'huile A (ancien 515-3252k-20) | ||||
| 33 | 6691219 | 4.45 | 5.34 | |
| Clip 7 (ancien 680-04019-21) | ||||
| 34 | 6692312 | 1.15 | 1.38 | |
| Corps de filtre à huile Comp. | ||||
| 35 | 6697651 | 2.98 | 3.57 | |
| Cale S T0.2 (ancien 071-04063-23) | ||||
| 36 | 6685098 | 1.15 | 1.38 | |
| Cale S T0.3 (ancien 071-04063-24) | ||||
| 36 | 6685099 | 1.15 | 1.38 | |
| Cale 0.4 (ancienne 071-04063-25) | ||||
| 36 | 6686475 | 1.15 | 1.38 | |
| Nouvel ensemble de carter de vilebrequin (ancien 0 | ||||
| 37 | 6686543 | 120.55 | 144.66 | |
| Goupille frappante 4x12 (ancien 999-05041-203) | ||||
| 38 | 6695521 | 1.15 | 1.38 | |
| Joint d'huile | ||||
| 39 | 6695633 | 3.30 | 3.96 | |
| Bague d'arrêt interne C-32, ancien n° d'art. 993-5 | ||||
| 40 | 6695295 | 1.15 | 1.38 | |
| Roulement à billes 6201 A2c3 | ||||
| 41 | 6685096 | 5.28 | 6.33 | |
| Roulement à billes 6201 A2c3 | ||||
| 42 | 6685096 | 5.28 | 6.33 | |
| Bague d'arrêt interne C-32, ancien n° d'art. 993-5 | ||||
| 43 | 6695295 | 1.15 | 1.38 | |
| Joint d'huile | ||||
| 44 | 6695633 | 3.30 | 3.96 | |
| Joint de carter (ancien 090-04063-22/6686709) | ||||
| 45 | 6686710 | 1.15 | 1.38 | |
| Valve de ventilation d'air (b) (ancien 562-04060-2 | ||||
| 46 | 6685173 | 2.31 | 2.78 | |
| Couvercle de ventilation (ancien 566-04063-20) | ||||
| 47 | 6691399 | 4.45 | 5.34 | |
| Boulon à trou hexagonal M5x18 / s (ancien 994-6105 | ||||
| 48 | 6684586 | 2.15 | 2.58 | |
| Boulon à tête cylindrique hexagonale M5x30 S (anci | ||||
| 49 | 6684786 | 2.15 | 2.58 | |
| Déflecteur d'air | ||||
| 50 | 6687207 | 4.45 | 5.34 | |
| Rondelle M8 (ancien 992-01080-011) | ||||
| 51 | 6684611 | 2.15 | 2.58 | |
| Écrou M8 (ancien 991-01080-011/327325/332299/72660 | ||||
| 52 | 6684612 | 2.15 | 2.58 | |
| Ensemble rotor de magnéto (ancien 155-21541-90) | ||||
| 53 | 6687395 | 38.26 | 45.92 | |
| Bague | ||||
| 54 | 6687942 | 1.15 | 1.38 | |
| Ressort de cliquet (ancien 790-04063-20) | ||||
| 55 | 6693348 | 1.15 | 1.38 | |
| Pignon de départ (ancien 788-01700-20) | ||||
| 56 | 6693304 | 2.31 | 2.78 | |
| Boulon à marche (ancien 793-10200-20) | ||||
| 57 | 6693366 | 1.15 | 1.38 | |
| Amortisseur de manche (ancien 217-3252k-20) | ||||
| 58 | 6688107 | 1.15 | 1.38 | |
| EMBRAYAGE À GLISSEMENT COMPLET | ||||
| 72A | 6688490 | 15.58 | 18.69 | |
| Carter d'embrayage comp.3/8 (ancien 310-32837-80) | ||||
| 73 | 6689011 | 32.86 | 39.44 | |
| Carter d'embrayage comp..325 (ancien 310-3283k-80) | ||||
| 73A | 6689012 | 34.79 | 41.74 | |
| Plus disponible, pas de remplacement | ||||
| 74 | 6685143 | |||
| Couvercle de la pompe à huile (ancien 097-3252k-20 | ||||
| 75 | 6686755 | 2.31 | 2.78 | |
| Vis d'Entrainement (ancien 084-32837-20) Nouveau | ||||
| 76 | 6686644 | 8.58 | 10.29 | |
| Plus disponible, pas de remplacement | ||||
| 77 | 6687331 | |||
| Petite Vis 4x12ws (ancien 994-16040-126) | ||||
| 79 | 6695403 | 1.15 | 1.38 | |
| Vis haute tension 4x18ws (ancienne 994-16040-186) | ||||
| 80 | 6695407 | 1.15 | 1.38 | |
| Valve de décharge (ancienne 086-3252k-20) | ||||
| 81 | 6686661 | 1.15 | 1.38 | |
| O-ring S-3 (ancien 999-67003-012) | ||||
| 82 | 6695659 | 1.15 | 1.38 | |
| O-ring P-5 (ancien 999-67005-000/6698965) | ||||
| 83 | 6695661 | 1.15 | 1.38 | |
| Ressort d'embrayage (vieux 342-04063-21) | ||||
| 84 | 6689426 | 3.30 | 3.96 | |
| Chaussure d'accouplement | ||||
| 85 | 6689493 | 7.10 | 8.52 | |
| Patron d'embrayage (ancien 346-04072-20) Nouveau | ||||
| 86 | 6689498 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 87 | 6689643 | |||
| Carter d'embrayage comp.3/8 (ancien 310-32837-80) | ||||
| 88 | 6689011 | 32.86 | 39.44 | |
| Élément de filtre à air | ||||
| 101 | 6690335 | 4.79 | 5.74 | |
| Élément de filtre à air | ||||
| 102 | 6690325 | 4.79 | 5.74 | |
| Composition de base de l'aircleaner (ancien 436-04 | ||||
| 103 | 6690198 | 3.30 | 3.96 | |
| Boulon Hex. Trou 5x45 (ancien 990-51050-453) | ||||
| 104 | 6695055 | 1.15 | 1.38 | |
| Rondelle (ancienne 992-10050-012) | ||||
| 105 | 6684662 | 2.15 | 2.58 | |
| Rondelle 5 (ancien 992-00050-011) | ||||
| 106 | 6684864 | 2.15 | 2.58 | |
| Boulon à trou hexagonal 5x15ws (ancien 994-64050-1 | ||||
| 107 | 6695512 | 1.15 | 1.38 | |
| Bague | ||||
| 110 | 6687943 | 1.15 | 1.38 | |
| Isolateur de carburateur, caoutchouc (ancien 409-0 | ||||
| 111 | 6690004 | 3.30 | 3.96 | |
| Isolateur Comp. (ancien 404-04063-81) | ||||
| 112 | 6689941 | 2.31 | 2.78 | |
| Plus disponible, pas de remplacement | ||||
| 113 | 6689789 | |||
| Joint de collecteur d'admission | ||||
| 114 | 6689876 | 1.15 | 1.38 | |
| Boulon à trou hexagonal M4x12/s (ancien 994-61040- | ||||
| 115 | 6684595 | 2.15 | 2.58 | |
| Espaceur du collecteur d'admission (ancien 400-329 | ||||
| 117 | 6685202 | 3.30 | 3.96 | |
| Joint d'échappement (ancien 737-04063-20) | ||||
| 118 | 6692737 | 3.30 | 3.96 | |
| Ensemble de silencieux (ancien 704-04063-90) | ||||
| 119 | 6692459 | 28.14 | 33.76 | |
| Support de silencieux (ancien 760-04065-21/6692895 | ||||
| 120 | 6692942 | 4.79 | 5.74 | |
| Boulon à tête hexagonale M5x16/s (ancien 994-61050 | ||||
| 121 | 6684903 | 2.15 | 2.58 | |
| Boulon à trou hexagonal 4x10 (ancien 990-51040-106 | ||||
| 122 | 6695036 | 1.15 | 1.38 | |
| Boulon à ailettes 4x15 (ancien 990-62040-151) Nouv | ||||
| 123 | 6695101 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 141 | 6692918 | |||
| Vis de réglage (ancienne 839-02010-20/6693638) | ||||
| 142 | 6693633 | 1.15 | 1.38 | |
| Bobine de corde de démarrage (ancien 774-01700-20) | ||||
| 143 | 6693059 | 7.10 | 8.52 | |
| Boîtier de ressort de rappel (ancien 778-04063-90) | ||||
| 144 | 6693096 | 9.90 | 11.88 | |
| Enveloppe De Ventilateur | ||||
| 145 | 6686965 | 18.29 | 21.94 | |
| Plaque (ancien 795-04063-20) | ||||
| 146 | 6685189 | 1.15 | 1.38 | |
| Poignée de démarrage | ||||
| 147 | 6693230 | 4.45 | 5.34 | |
| Corde de démarrage (ancien 783-01700-20) | ||||
| 148 | 6693158 | 3.30 | 3.96 | |
| Boulon à trou hexagonal 5x15ws (ancien 994-64050-1 | ||||
| 150 | 6695512 | 1.15 | 1.38 | |
| Carburateur Ass'y Wt-550 (ancien 455-25303-90) Nou | ||||
| 201 | 6690648 | 88.33 | 105.99 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 202 | 6684700 | 4.29 | 5.14 | |
| Corps de pompe (ancien 575-25006-20) | ||||
| 203 | 6691416 | 8.91 | 10.70 | |
| Vis (ancien 514-25001-20) | ||||
| 204 | 6685210 | 1.15 | 1.38 | |
| Joint de pompe (ancien 577-25007-20) | ||||
| 205 | 6685212 | 2.31 | 2.78 | |
| Diaphragme de pompe (ancien 576-25006-20) | ||||
| 206 | 6685213 | 4.45 | 5.34 | |
| Valve à aiguille (ancien 603-25012-20) | ||||
| 207 | 6685215 | 5.28 | 6.33 | |
| Plus disponible, pas de remplacement | ||||
| 208 | 6685220 | |||
| Plus disponible, pas de remplacement | ||||
| 209 | 6690827 | |||
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 210 | 6685222 | 4.45 | 5.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 211 | 6690872 | |||
| Vis de fixation de goupille de charnière (ancien 5 | ||||
| 212 | 6685218 | 2.31 | 2.78 | |
| Broche de charnière (ancien 605-25001-20) | ||||
| 213 | 6685219 | 1.15 | 1.38 | |
| Levier de contrôle (ancien 473-25001-20) | ||||
| 214 | 6685217 | 3.30 | 3.96 | |
| Vis de réglage (ancien 548-25012-20) | ||||
| 215 | 6685223 | 1.15 | 1.38 | |
| Ressort de réglage haute/basse (ancien 623-25032-2 | ||||
| 216 | 6692048 | 2.31 | 2.78 | |
| Vis de réglage basse (ancien 461-25086-20) Nouveau | ||||
| 217 | 6690719 | 5.94 | 7.12 | |
| Ressort de réglage en hauteur (ancien 485-25040-20 | ||||
| 218 | 6690897 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 219 | 6690697 | |||
| Capuchon de cylindre Orange (ancien 016-04071-20) | ||||
| 231 | 6685682 | 9.58 | 11.49 | |
| Soufflet de ralenti (ancien 191-32837-20) Nouveau | ||||
| 233 | 6687977 | 1.05 | 1.26 | |
| Capuchon de réglage (ancien 190-3252k-20) | ||||
| 234 | 6687954 | 1.15 | 1.38 | |
| Support de Cylindre en Caoutchouc (ancien 599-0406 | ||||
| 236 | 6691825 | 1.15 | 1.38 | |
| Boulon | ||||
| 238 | 6690383 | 1.15 | 1.38 | |
| Tube isolant, 85l (ancien 250-0075g-20/6688317) | ||||
| 239 | 6688315 | 1.15 | 1.38 | |
| Bouton de Starter Comp. (ancien 704-3252k-80) | ||||
| 240 | 6692507 | 2.31 | 2.78 | |
| Caoutchouc de maintien de tige d'étranglement (anc | ||||
| 241 | 6692587 | 1.15 | 1.38 | |
| Comp. interrupteur d'arrêt (ancien 162-04063-81/66 | ||||
| 242 | 6687506 | 6.60 | 7.92 | |
| Plaque de contrôle (ancienne 511-04063-20) | ||||
| 243 | 6691192 | 1.15 | 1.38 | |
| Arrêt de cordon, B225m (ancien 179-04063-81/668792 | ||||
| 245 | 6687929 | 2.31 | 2.78 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 246 | 6684667 | 2.15 | 2.58 | |
| Piquet de pare-chocs (ancien 460-3252k-20) | ||||
| 247 | 6690705 | 3.30 | 3.96 | |
| Attrape-chaîne (ancien 125-32710-20) | ||||
| 248 | 6685155 | 1.15 | 1.38 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 249 | 6684667 | 2.15 | 2.58 | |
| Tuyau de carburant (ancien 700-07105-02) | ||||
| 250 | 6685154 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 251 | 6688113 | |||
| Vis autotaraudeuse 5x18 (ancien 990-73050-184) | ||||
| 252 | 6695106 | 1.15 | 1.38 | |
| Vis autotaraudeuse 5x35 (ancien 990-73050-354) | ||||
| 252A | 6695107 | 1.15 | 1.38 | |
| Collier 15 (ancien 659-37922-20) | ||||
| 253 | 6692248 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 254 | 6697756 | |||
| Plus disponible, pas de remplacement | ||||
| 255 | 6697888 | |||
| Pas d'informations disponibles, non commandable | ||||
| 256 | 6687701 | |||
| Vis Ø4x18 Till H124040 | ||||
| 257 | 6684599 | 2.15 | 2.58 | |
| Passe-fils A (ancien 052-3252m-20) Nouveau | ||||
| 258 | 6686324 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 271 | 6693454 | |||
| Ecrou de serrage pour guide de chaine (ancien 121- | ||||
| 272 | 6687105 | 1.15 | 1.38 | |
| Vis à tôle 4x14 P (ancienne 993-49040-142/6695112) | ||||
| 273 | 6695280 | 1.15 | 1.38 | |
| Boîtier latéral ass'y (ancien 040-3285a-91) | ||||
| 277 | 6686093 | 28.14 | 33.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 280 | 6699263 | |||
| Collier de fixation du nettoyeur (ancien 470-10246 | ||||
| 281 | 6690805 | 1.15 | 1.38 | |
| Arrêt de garde main (ancienne 807-3252k-20) Nouvea | ||||
| 282 | 6693477 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 283 | 6689781 | |||
| Couvercle de liaison de frein (ancien 375-3252y-21 | ||||
| 288 | 6689709 | 2.31 | 2.78 | |
| Vis à Tôle D4x10 (ancien 993-41040-101) | ||||
| 289 | 6685161 | 1.15 | 1.38 | |
| Plaque de guidage B (ancien 6690750) | ||||
| 290 | 6697598 | 3.30 | 3.96 | |
| Vis 4x8 (ancien 990-11040-081) | ||||
| 291 | 6694861 | 1.15 | 1.38 | |
| Plaque de guidage A (ancien 6690727) | ||||
| 292 | 6697597 | 3.30 | 3.96 | |
| Boulon d'étude de barre de chaîne (ancien 101-3253 | ||||
| 293 | 6686804 | 2.31 | 2.78 | |
| Ensemble boulon de tension de chaîne (ancien 116-3 | ||||
| 294 | 6687073 | 3.30 | 3.96 | |
| Vis autotaraudeuse 5x18 (ancien 990-73050-184) | ||||
| 311 | 6695106 | 1.15 | 1.38 | |
| Poignée d'adhérence arrière (ancien 227-3252k-22 & | ||||
| 312 | 6688212 | 4.45 | 5.34 | |
| Levier de sécurité (ancien 257-3284a-20) Nouveau | ||||
| 313 | 6688360 | 2.31 | 2.78 | |
| Tige d'accélérateur Comp. (ancienne 490-3252k-81/6 | ||||
| 314 | 6690967 | 5.61 | 6.74 | |
| Levier d'accélérateur (ancien 060-3252k-20) | ||||
| 315 | 6686381 | 2.31 | 2.78 | |
| Ressort du levier d'accélérateur (ancien 061-3252k | ||||
| 316 | 6686412 | 2.31 | 2.78 | |
| Plus disponible, pas de remplacement | ||||
| 317 | 6685663 | |||
| Goupille à Ressort 5x25 (ancien 993-26005-254) | ||||
| 318 | 6685282 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 319 | 6688079 | |||
| Vis autotaraudeuse 5x18 (ancien 990-73050-184) | ||||
| 320 | 6695106 | 1.15 | 1.38 | |
| Ensemble valve d'aération (ancien 646-3252l-90) | ||||
| 321 | 6692172 | 4.95 | 5.94 | |
| Plus disponible, pas de remplacement | ||||
| 322 | 6691391 | |||
| Amortisseur avant (ancien 232-3252k-20) | ||||
| 323 | 6688241 | 2.31 | 2.78 | |
| Plus disponible, pas de remplacement | ||||
| 324 | 6688261 | |||
| Collier d'amortisseur (ancien 275-3252k-20) | ||||
| 325 | 6688478 | 1.15 | 1.38 | |
| Boulon à trou hexagonal 4x20 (ancien 990-51040-203 | ||||
| 326 | 6695039 | 1.15 | 1.38 | |
| Clip 5.2 (ancien 680-04001-20) | ||||
| 327 | 6692311 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 328 | 6688173 | |||
| Clip.6.3 Dia. (ancien 680-00731-20) | ||||
| 329 | 6684619 | 2.15 | 2.58 | |
| Ensemble de corps de filtre à pompe (ancien 675-11 | ||||
| 330 | 6692285 | 7.26 | 8.72 | |
| Bouchon de réservoir complet | ||||
| 331 | 6692111 | 3.30 | 3.96 | |
| Emballage du bouchon de réservoir (ancien 630-3252 | ||||
| 332 | 6685179 | 1.15 | 1.38 | |
| Ensemble de poignée arrière A (ancien 010-32834-90 | ||||
| 333 | 6685619 | 38.36 | 46.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684813 | |||
| Clé à tuyau combinée 13x19 Minus (ancien 883-32600 | ||||
| 502 | 6693809 | 4.45 | 5.34 | |
| Assemblage de tournevis (ancien 901-32600-90) Nouv | ||||
| 503 | 6694054 | 4.05 | 4.86 | |
| Plus disponible, pas de remplacement | ||||
| 504 | 6686844 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 6697890 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 6694810 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 6686854 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507A | 6686855 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 6697889 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508A | 6687296 | |||
