Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki ECS-3500'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Hikoki ECS-3500

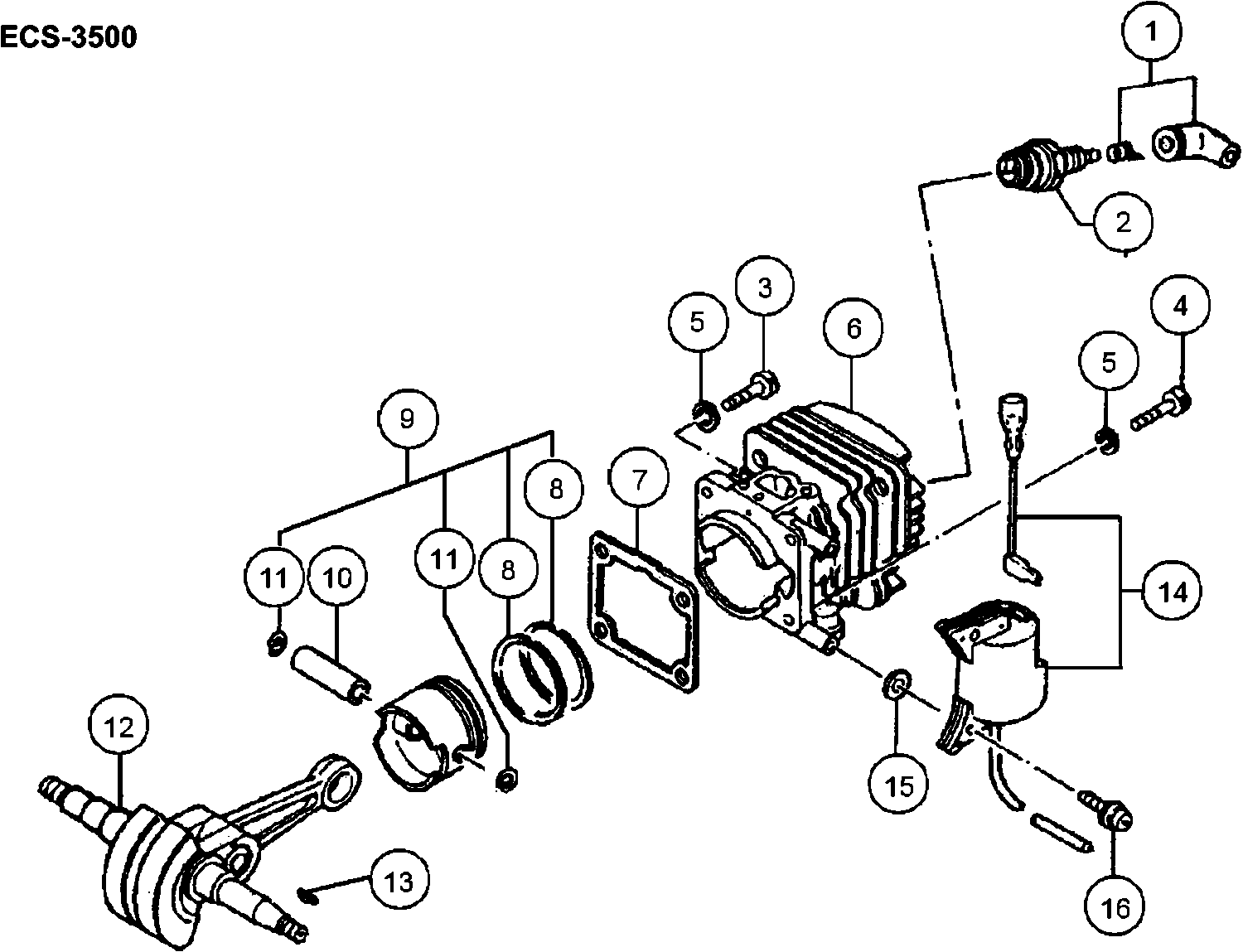

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki ECS-3500

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Capuchon de bougie d'allumage d'ensemble (ancien 1
1 6687468 2.31 2.78
Bougie d'allumage (ancienne 6685085)
2 6699317 6.76 8.12
Boulon à trou hexagonal 5x22s (ancien 994-61050-22
3 6695493 1.15 1.38
Boulon à trou hexagonal 5x22s (ancien 994-61050-22
4 6695493 1.15 1.38
Bague
5 6685226 1.15 1.38
Pas d'informations disponibles, non commandable
6 6695830
Joint de cylindre (ancien 017-04090-21)
7 6685734 1.15 1.38
Bague de piston (ancien 041-04000-20)
8 6686122 4.45 5.34
Ensemble de pistons (ancien 030-01800-90)
9 6685882 17.55 21.06
Broche de piston 9 X 31 (ancien 037-01400-20/79117
10 6686008 2.31 2.78
Circlip (ancien 039-00000-20)
11 6685078 1.15 1.38
Plus disponible, pas de remplacement
12 6686186
Clavette à ergot 3x13x4.5 (ancien 068-10100-20)
13 6684899 2.15 2.58
Bobine d'allumage (ancienne 167-21952-90)
14 6695941 44.31 53.18
Rondelle (ancien 182-0186a-20)
15 6684600 2.15 2.58
Vis 4x22/ws (ancienne 994-16040-226)
16 6695410 1.15 1.38
Cale de vilebrequin 0.10 (ancien 071-02007-21)
31 6686470 1.15 1.38
Cale d'arbre à cames 0.20 (ancienne 071-02007-23)
31 6686472 1.15 1.38
Cale d'arbre à cames 0.30 (ancienne 071-02007-24)
31 6686473 1.15 1.38
Bague
32 6686463 1.15 1.38
Plus disponible, pas de remplacement
33 6686544
Ensemble support de valve (ancien 645-32530-90)
34 6692168 3.30 3.96
Valve de ventilation d'air (b) (ancien 562-04060-2
35 6685173 2.31 2.78
Joint d'huile
36 6695637 3.30 3.96
Pas d'informations disponibles, non commandable
37 6695557
Joint de carter (ancien 090-04060-20)
38 6686708 1.15 1.38
Joint d'huile
39 6684607 4.29 5.14
Boulon à trou hexagonal 5x30 (ancien 990-51050-303
40 6695052 1.15 1.38
Joint d'ajustement d'huile (ancien 488-32530-20) N
41 6690953 1.05 1.26
Tuyau d'Huile B (ancien 505-32530-22)
42 6691117 4.95 5.94
Clip 7 (ancien 680-04019-21)
43 6692312 1.15 1.38
Corps de filtre à huile (ancien 486-32710-90)
44 6685249 2.31 2.78
Ensemble rotor de magnéto (ancien 155-21719-90)
45 6687408 30.25 36.30
Bague
46 6693248 1.15 1.38
Ressort de starter (ancien 790-01800-20) Nouveau
47 6693347 1.15 1.38
Crampon de départ (vieux 788-00601-20)
48 6693297 1.15 1.38
Plus disponible, pas de remplacement
49 6693562
Boulon à marche (ancien 793-10200-20)
50 6693366 1.15 1.38
Bague
51 6685103 1.15 1.38
Bague
52 6695222 1.15 1.38
Écrou de volant (ancien 066-01800-20) Nouveau
53 6686442 1.15 1.38
Bouton de nettoyage Comp. (ancien 175-32530-80)
71 6687794 3.30 3.96
Couvercle du filtre à air
72 6686296 5.11 6.14
Joint torique P-3 (ancien 999-67003-003/6695657)
73 6695658 1.15 1.38
Élément de filtre à air
74 6690068 5.11 6.14
Composants du bouton de starter (ancien 704-32540-
75 6692508 2.10 2.52
Vis 5x40/s (ancien 994-14050-401)
76 6695348 1.15 1.38
Plus disponible, pas de remplacement
77 6690846
Soupape de coupage (ancien 700-32540-20)
78 6692404 2.31 2.78
Cale d'étranglement 0.8 (ancien 708-32350-20)
79 6692596 1.15 1.38
Joint de collecteur d'admission
80 6689877 1.15 1.38
Collecteur d'admission (ancien 393-04090-20)
81 6689797 6.28 7.53
Flange de collecteur (ancien 392-04090-20)
82 6689790 4.45 5.34
Pas d'informations disponibles, non commandable
83 6687292
Bague
84 6685149 1.15 1.38
Entretoise du collecteur d'admission (ancien 400-3
85 6689813 1.15 1.38
Passage de câble secondaire (ancien 202-01003-20)
86 6688037 1.15 1.38
Guide de l'Accélérateur (ancien 491-32540-20)
87 6690981 2.31 2.78
Tuyau de carburant (ancien 700-12665-11) Nouveau
88 6692372 1.15 1.38
Clip.6.3 Dia. (ancien 680-00731-20)
89 6684619 2.15 2.58
Plus disponible, pas de remplacement
90 6685684
Passage de câble principal (ancien 203-10000-20)
91 6688055 1.15 1.38
Passage de câble primaire (ancien 203-06000-20)
92 6688049 1.15 1.38
Cordon de terre, B55m (ancien 274-04080-80)
93 6688449 2.31 2.78
Vis 5x16/s (ancienne 994-14050-162)
94 6695338 1.15 1.38
Vis 5x16/ps (ancienne 994-15050-162)
95 6695386 1.15 1.38
Collier (ancien 027-0630a-20)
96 6685853 2.31 2.78
Plus disponible, pas de remplacement
101 6692528
Boîtier de silencieux B Comp. (ancien 717-04075-80
102 6692629 5.25 6.30
Collier de Silencieux (ancien 740-01802-20) Nouvea
103 6692840 1.15 1.38
Joint d'échappement (ancien 737-04090-20) Nouveau
104 6692739 3.30 3.96
Bague
105 6684661 2.15 2.58
Boulon à trou hexagonal M5x35 (ancien 990-51050-35
106 6684934 2.15 2.58
Rondelle 5 (ancien 992-00050-011)
107 6684864 2.15 2.58
Boulon à tête hexagonale M5x35 (ancien 994-60050-3
108 6685057 1.15 1.38
Plus disponible, pas de remplacement
109 6692598
Démarreur à rappel Assy (vieux 756-04080-90)
121 6692919 34.19 41.02
Vis à tête liante 5x12 (ancienne 990-15050-121)
122 6694966 1.15 1.38
Bague
123 6693250 1.05 1.26
Bobine de corde de démarrage Comp. (ancienne 774-0
124 6693063 7.75 9.30
Boîtier d'enrouleur de rappel (ancien 778-00601-90
125 6693090 7.59 9.10
Plaque (ancien 795-04063-20)
126 6685189 1.15 1.38
Poignée de démarrage
127 6693230 4.45 5.34
Corde de démarrage (ancienne 783-04075-20) Nouveau
128 6693162 3.30 3.96
Plus disponible, pas de remplacement
129 6686966
Vis 5x16/w.s (ancien 994-16050-162)
130 6695418 1.15 1.38
Pas d'informations disponibles, non commandable
151 6690597
Pas d'informations disponibles, non commandable
152 6691421
Joint de pompe (ancien 577-25007-20)
153 6685212 2.31 2.78
Diaphragme de pompe (ancien 576-25006-20)
154 6685213 4.45 5.34
Joint de diaphragme (ancien 475-25001-20)
155 6690837 2.31 2.78
Membrane de dosage Comp. (ancien 474-25001-80/6690
156 6690827 11.71 14.06
Couvercle de diaphragme (ancien 476-25004-20)
157 6685222 4.45 5.34
Vis de réglage haute (ancien 460-25027-20)
158 6690691 4.79 5.74
Ressort de réglage en hauteur (ancien 485-25040-20
159 6690897 3.30 3.96
Pas d'informations disponibles, non commandable
160 6697669
Ressort de réglage haute/basse (ancien 623-25032-2
161 6692048 2.31 2.78
Vis de réglage au ralenti (ancien 462-25016-20)
162 6685298 2.31 2.78
Ressort de réglage au ralenti (ancien 463-25006-20
163 6685297 2.31 2.78
Ressort de soupape (ancien 477-25013-20)
164 6690870 2.31 2.78
Valve d'aiguille (ancien 603-25001-20)
165 6691943 5.78 6.93
Levier de contrôle (ancien 473-25001-20)
166 6685217 3.30 3.96
Broche de charnière (ancien 605-25001-20)
167 6685219 1.15 1.38
Écran d'entrée (ancien 578-25007-20)
168 6684700 4.29 5.14
Vis (ancien 514-25001-20)
169 6685210 1.15 1.38
Vis de fixation de goupille de charnière (ancien 5
170 6685218 2.31 2.78
Vis de réglage (ancien 548-25012-20)
171 6685223 1.15 1.38
Bouchon de réservoir complet
191 6692115 10.23 12.27
Jeu de joints de bouchon de réservoir (ancien 642-
192 6692153 1.15 1.38
Poignée arrière A Comp.
193 6601144 17.85 21.42
Clip 7 (ancien 680-04019-21)
194 6692312 1.15 1.38
Tuyau en caoutchouc
195A 6697912 3.30 3.96
Pas d'informations disponibles, non commandable
196 6684620
Vis 3x10 (ancien 994-31030-101)
197 6684913 2.15 2.58
Bouton Stop (ancien 258-11650-20)
198 6688366 1.15 1.38
Bouton d'arrêt Mark (ancien 925-32530-20)
199 6694585 1.15 1.38
Composant de bouton d'arrêt (ancien 170-04080-80)
200 6687741 8.25 9.90
Levier de sécurité (ancien 257-32810-20) Nouveau
201 6688359 1.15 1.38
Levier de papillon (ancien 060-32810-20) Nouveau
202 6686388 1.15 1.38
Ressort de levier de gaz (ancien 061-32810-20) Nou
203 6686418 2.31 2.78
Tige d'accélérateur (ancien 490-32810-20) Nouveau
204 6690973 2.10 2.52
Goupille (ancienne 064-32530-20)
205 6686430 1.15 1.38
Ressort de butée (ancien 066-32300-20)
206 6686447 1.15 1.38
Capuchon de broche à pousser (ancien 725-32600-20)
207 6692681 1.15 1.38
Composant de Poignée Arrière B (ancien 011-32810-8
208 6685644 5.78 6.93
Poignée Arrière B (ancien 011-32810-20) Nouveau
209 6685643 4.50 5.40
Vis 4x30/ws (ancienne 994-16040-301)
210 6695412 1.15 1.38
Vis 4x22/ws (ancienne 994-16040-226)
211 6695410 1.15 1.38
Écrou M4 (ancien 991-01040-011)
212 6685069 1.15 1.38
Écrou spécial (ancien 856-32810-20) Nouveau
213 6693659 3.30 3.96
Capuchon de réglage (ancien 190-32540-20) Nouveau
214 6687955 1.15 1.38
Soufflet (ancien 191-32710-20)
215 6687976 1.15 1.38
Passe-fils A (ancien 052-32718-20)
216 6686327 1.15 1.38
Vis 5x25ps (ancienne 994-15050-252)
231 6695395 1.15 1.38
Amortisseur Comp. (ancien 219-32530-80)
232 6688111 4.45 5.34
Vis 5x12/s (ancienne 994-14050-121)
233 6695334 1.15 1.38
Jeu de boulons d'amortisseur A (ancien 295-32600-2
234 6688630 2.31 2.78
Capuchon d'amortisseur (ancien 224-32600-20) Nouve
235 6688182 2.10 2.52
Vis 4x8/w (ancien 994-17040-081) Nouveau
236 6695432 1.05 1.26
Bouchon de réservoir d'huile Ass'y (ancien 642-326
237 6692157 5.28 6.33
Ensemble capuchon de réservoir avec chaîne (ancien
238 6692052 3.00 3.60
Joint Torique
239 6697898 1.04 1.24
Attrape-chaîne (ancien 125-32540-20) Nouveau
240 6687164 1.15 1.38
Collier (ancien 478-32540-20) Nouveau
241 6690877 2.10 2.52
Rondelle 5 (ancien 992-00050-011)
242 6684864 2.15 2.58
Boulon à trou hexagonal 5x25 (ancien 990-51050-253
243 6695051 1.15 1.38
Bouchon de Niveau d'Huile Ass'y (ancien 525-32530-
244 6691249 2.31 2.78
Joint Torique
245 6697898 1.04 1.24
Plus disponible, pas de remplacement
246 6685584
Amortisseur Comp. (ancien 219-32600-82/6688112/668
247 6688113 4.45 5.34
Amortisseur B Comp. (vieux 266-32530-80)
248 6688410 5.61 6.74
Poignée avant complète (ancien 209-32810-80)
249 6688078 12.38 14.85
Vis 5x14/ps (ancienne 994-15050-141)
250 6695384 1.15 1.38
Vis 5x12/s (ancienne 994-14050-121)
251 6695334 1.15 1.38
Garde-main avant (ancien 805-32750-20)
252 6693462 5.61 6.74
Vis 5x25ps (ancienne 994-15050-252)
253 6695395 1.15 1.38
Vis 5x16/ps (ancienne 994-15050-162)
254 6695386 1.15 1.38
Vis 5x25ps (ancienne 994-15050-252)
255 6695395 1.15 1.38
Écrou en U 5 (ancien 991-74050-010)
256 6695157 1.15 1.38
Ecrou (ancien 121-32530-20)
271 6685166 2.31 2.78
Side Case Comp. (ancien 040-32810-80)
272 6686086 16.64 19.96
Plaque de guidage B (ancien 462-32525-20)
273 6690749 2.31 2.78
Vis à Tôle D4x10 (ancien 993-41040-101)
274 6685161 1.15 1.38
Vis 4x8 (ancien 990-11040-081)
275 6694861 1.15 1.38
Pas d'informations disponibles, non commandable
276 6690729
Pas d'informations disponibles, non commandable
277 6690787
Boulon d'étude de barre de chaîne (ancien 101-3253
278 6686804 2.31 2.78
Boulon d'ajustement de la tension complet (ancien
279 6687066 1.15 1.38
Embrayage Comp. (ancien 287-01801-80)
280 6688561 28.14 33.76
Roulement à aiguilles (ancien 999-62101-301)
281 6685143 4.45 5.34
Boîtier d'embrayage Comp. P-3/8 (ancien 310-01801-
282 6688998 34.19 41.02
Bague
283 6685145 2.31 2.78
Couvercle de pompe à huile Comp. (ancien 097-32530
284 6686757 5.11 6.14
Vis 5x22 (ancien 990-11050-221)
285 6694893 1.15 1.38
Boîtier de pompe à huile (ancien 088-32530-91)
286 6686672 52.34 62.80
Régulateur de pompe à huile (ancien 501-32530-20)
287 6691067 8.25 9.90
Ressort de réglage (ancien 502-32550-20) Nouveau
288 6691085 1.05 1.26
Bague
289 6684661 2.15 2.58
O-ring P-5 (ancien 999-67005-000/6698965)
290 6695661 1.15 1.38
Chapeau de réglage de la pompe à huile (ancien 503
291 6691091 2.10 2.52
Pompe à huile Comp (ancien 145-32530-80)
292 6687332 36.15 43.38
Joint d'huile
293 6695634 3.30 3.96
Plus disponible, pas de remplacement
294 6686639
Tuyau d'huile A (ancien 515-32530-22)
295 6691220 3.30 3.96
Pas d'informations disponibles, non commandable
296 6692313
Assemblage du Boîtier Latéral (ancien 040-32818-92
297 6686089 74.41 89.30
Vis 5x16/s (ancienne 994-14050-162)
298 6695338 1.15 1.38
Plus disponible, pas de remplacement
299 6689743
Écrou hexagonal 5 (ancien 991-01050-011)
300 6684965 1.04 1.24
Levier de frein Comp (ancien 361-32750-82/6689669)
301 6689670 7.75 9.30
Boîtier latéral comp. (ancien 040-32529-81)
302 6686071 30.25 36.30
Vis à Tôle D4x10 (ancien 993-41040-101)
303 6685161 1.15 1.38
Ressort de frein (ancien 374-32367-21)
304 6689698 2.31 2.78
Boulon à échelon A (ancien 382-32750-20)
305 6689760 4.05 4.86
Goupille de printemps 4x12 (ancien 993-24040-120)
306 6695268 1.15 1.38
Levier de frein (ancien 373-32771-20)
307 6689694 2.31 2.78
Bande de frein
308 6689723 5.11 6.14
Bague
309 6689680 1.15 1.38
Boulon d'escalier B (ancien 383-32367-21)
310 6689769 1.15 1.38
Ressort central
311 6689647 2.31 2.78
Plus disponible, pas de remplacement
501 6685666
Pas d'informations disponibles, non commandable
502 6694782
Plus disponible, pas de remplacement
503 6686844
Pas d'informations disponibles, non commandable
504 6697890
Pas d'informations disponibles, non commandable
505 6694810
Pas d'informations disponibles, non commandable
506 6697889
Pas d'informations disponibles, non commandable
507 6686854
Plaque de nom (ancien numéro d'article 906-32529-2
601 6694271 1.05 1.26
Marque de départ (ancien 915-32810-20) Nouveau
602 6696246 1.05 1.26

Votre panier contient 0 de produits.
