Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki ECS-3350D'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

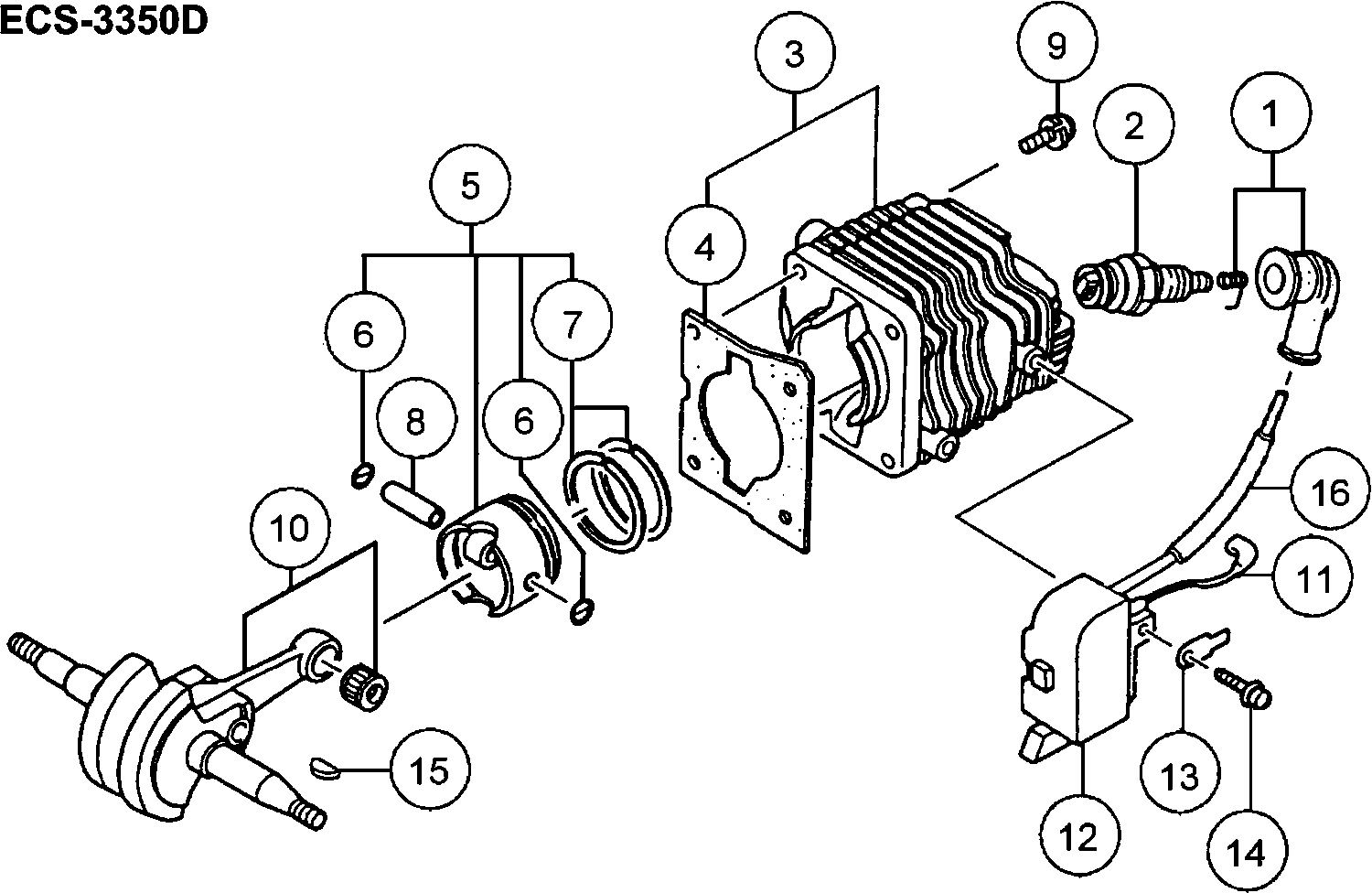

Dessins des Hikoki ECS-3350D


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki ECS-3350D

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Capuchon de bougie d'allumage d'ensemble (ancien 1
1 6687468 2.31 2.78

Bougie Cj8 (ancien 6685771)
2 6699324 3.30 3.96

Ensemble de cylindres (ancien 001-01740-91/6685458
3 6685457 44.31 53.18

Joint de cylindre (ancien 017-01740-20)
4 6685724 1.15 1.38

Ensemble de piston (ancien 030-01741-90)
5 6685879 22.24 26.68

Circlip (ancien 039-00000-20)
6 6685078 1.15 1.38

Anneau de piston (xr1-1856)
7 6685331 4.05 4.86

Broche de piston 9 X 31 (ancien 037-01400-20/79117
8 6686008 2.31 2.78

Boulon à tête hexagonale M5x16/s (ancien 994-61050
9 6684903 2.15 2.58

Pas d'informations disponibles, non commandable
10 6697636

Câble, B 70m (ancien 178-01740-80)
11 6687837 2.31 2.78

Bobine
12 6687700 44.31 53.18

Onglet (ancien 205-01700-20)
13 6688060 1.15 1.38

Vis haute tension 4x18ws (ancienne 994-16040-186)
14 6695407 1.15 1.38

Clavette à ergot 3x13x4.5 (ancien 068-10100-20)
15 6684899 2.15 2.58

Tube isolant pour câble (ancien 755-32050-20)
16 6692900 1.15 1.38

Ensemble Carter de Manivelle (ancien 072-01740-94)
20A 6686523 36.15 43.38

Joint d'huile
21 6684607 4.29 5.14

Pas d'informations disponibles, non commandable
22 6685095

Roulement à billes 6201 A2c3
23 6685096 5.28 6.33

Joint de carter de vilebrequin (ancien 090-0174g-2
24A 6686701 1.15 1.38

Pas d'informations disponibles, non commandable
25 6684668

Ensemble rotor de magnéto (ancien 155-21540-90)
26 6687394 24.20 29.04

Pas d'informations disponibles, non commandable
26A 6697953

Bague de retenue D4e (ancien 993-55040-001)
27 6685101 1.15 1.38

Ressort de cliquet de démarrage (ancien 790-01740-
28 6685105 1.15 1.38

Crampon de démarrage
29A 6685334 1.05 1.26

Bague
30 6685103 1.15 1.38

Écrou de volant (ancien 066-00000-20)
31 6685104 1.15 1.38

Cale S T0.2 (ancien 071-04063-23)
32 6685098 1.15 1.38

Cale S T0.3 (ancien 071-04063-24)
32 6685099 1.15 1.38

Cale 0.1 (ancienne 071-04063-21)
32 6686474 1.15 1.38

Cale 0.4 (ancienne 071-04063-25)
32 6686475 1.15 1.38

Bague
33 6695222 1.15 1.38

Pas d'informations disponibles, non commandable
40 6691361

Valve de ventilation d'air (b) (ancien 562-04060-2
41 6685173 2.31 2.78

Ensemble de valve d'évent d'air (ancien 6692164)
42 6697231 5.45 6.54

Boulon à trou héxagonal 5x20/ps (ancien 994-63050-
43 6684634 2.15 2.58

Fil de terre
44 6688446 2.31 2.78

Ass'y de l'interrupteur d'arrêt (ancien 6687502)
45A 6601374 11.71 14.06

Plaque nominative de l’interrupteur (ancien 183-01
46 6687949 1.15 1.38

Couvercle du filtre à air
50 6686299 3.30 3.96

Couvercle du filtre à air
51 6689735 1.15 1.38

Élément de filtre à air
52 6690064 3.30 3.96

Jeu D'Isolateurs de Carburateur (ancien 404-01740-
53 6689934 8.91 10.70

Jeu d'Isolateurs (ancien 404-0174g-90)
53A 6689935 12.05 14.46

Joint d'admission (ancien 403-01740-21 & 6689869)
54 6689870 1.15 1.38

Joint d'isolant (ancien 403-0174g-20)
54A 6689871 1.15 1.38

Isolateur en caoutchouc de carburateur (ancien 409
55 6690001 1.15 1.38

Porte-soupape Reed (ancien 395-01730-20)
56 6689805 1.15 1.38

Porte-soupape (ancien 395-0174g-20)
56A 6689806 1.15 1.38

Soupape Reed (ancien 394-01700-20)
57 6689802 2.31 2.78

Soupape Reed (ancien 394-0174g-20)
57A 6689803 3.30 3.96

Plus disponible, pas de remplacement
58 6694964

Joint de carburateur
59 6698108 1.80 2.16

Set de carburateur
60 6690666 64.28 77.13

Vis 5x45s (ancienne 994-14050-451)
61 6695350 1.15 1.38

Cale d'étranglement 1.0 (ancien 708-32911-20) Nouv
62 6692597 1.05 1.26

Rondelle 5 (ancien 992-00050-011)
63 6684864 2.15 2.58

Soupape de coupage (ancien 700-32918-20/6692409)
64 6692410 2.31 2.78

Vis autotaraudeuse D4.5x14 (ancien 990-75045-144)
65 6685152 1.15 1.38

Couvercle du filtre à air
66 6687344 4.45 5.34

Pas d'informations disponibles, non commandable
67 6684668

Rondelle 5 (ancien 992-00050-011)
68 6684864 2.15 2.58

Éponge au ralenti (ancien 191-32970-20)
69 6685224 1.15 1.38

Éponge H/l 10l (ancien 191-32964-20)
70 6687978 1.15 1.38

Éponge de nettoyeur d'air (ancien 446-01740-20)
71 6690355 1.15 1.38

Couvercle d'étanchéité (ancien 129-01730-20)
72 6687182 1.15 1.38

Pas d'informations disponibles, non commandable
81 6692443

Joint de silencieux (ancien 737-01700-20)
82 6692734 1.15 1.38

Plus disponible, pas de remplacement
83 6692625

Raccord de silencieux en métal (ancien 724-01700-2
84 6692676 2.31 2.78

Corps de silencieux A Comp. (ancien 716-01700-80)
86 6692606 3.30 3.96

Boulon à trou hexagonal M5x35 (ancien 990-51050-35
87 6684934 2.15 2.58

Bague
88 6684661 2.15 2.58

Tuyau d'Huile B (ancien 505-32710-20)
101 6691121 4.45 5.34

Clip 7 (ancien 680-04019-21)
102 6692312 1.15 1.38

Bague
103 6684661 2.15 2.58

Filtre à huile (ancien 487-32712-20/6696804)
104 6690919 1.15 1.38

Corps de filtre à huile (ancien 486-32710-90)
105 6685249 2.31 2.78

Câble d'accélérateur
106 6693873 5.78 6.93

Passe-fil (ancien 964-01710-20) Nouveau
107 6694836 1.15 1.38

Pompe d'amorçage Comp. (ancien 442-25143-80)
108 6685139 5.94 7.12

Tuyau de carburant 2,5x4x42 (ancien 700-02504-042
109 6685138 1.15 1.38

Tuyau en caoutchouc (ancien 678-01740-20/6692291)
110 6692292 4.45 5.34

Corps de filtre de pompe (ancien 675-11600-90/6692
111 6685199 4.45 5.34

Tuyau de carburant 2.5x4x150 (ancien 700-02504-15)
112 6692351 1.15 1.38

Grommet de retour (ancien 6684627)
113 6697846 1.04 1.24

Pas d'informations disponibles, non commandable
114 6697780

Capuchon d'ajustement (ancien 190-32710-20)
115 6687956 1.15 1.38

Bague (ancien 707-32710-20)
116 6692590 1.15 1.38

Bouton de starter comp. (ancien 704-32710-80)
117 6692513 2.31 2.78

Soufflet (ancien 191-32710-20)
118 6687976 1.15 1.38

Joint Torique
119 6697898 1.04 1.24

Joint torique P-21
119A 6699285 1.04 1.24

Bouchon de réservoir d'huile Ass'y (ancien 642-327
120 6692159 5.11 6.14

Bouchon de réservoir complet
121A 6692121 9.58 11.49

Écrou de Blocage M6 (ancien 991-01060-013)
122 6684872 2.15 2.58

Assemblage du démarreur à rappel (ancien 756-01740
131 6692906 44.31 53.18

Vis à fileter D5x14 (ancien 990-72050-144)
132 6685275 1.15 1.38

Bague
133 6689681 1.15 1.38

Poulie de démarreur (ancienne 774-01740-20)
134 6693060 3.30 3.96

Corde de démarrage 3 X 890 (ancien 783-01740-20)
135 6693159 1.15 1.38

Boîtier de ressort de rappel (ancienne Art.nr. 778
136 6693093 7.75 9.30

Poignée de démarrage
137 6693228 2.31 2.78

Enveloppe De Ventilateur
138 6686947 8.58 10.29

Vis à tôle D4.5x20 (ancien 990-72045-204)
139 6685191 1.15 1.38

Bague
140 6684632 2.15 2.58

Écran d'entrée (ancien 578-25007-20)
151 6684700 4.29 5.14

Corps de la pompe (ancien 575-25028-20/6696844)
152 6685211 8.41 10.10

Vis (ancien 514-25001-20)
153 6685210 1.15 1.38

Joint de pompe (ancien 577-25007-20)
154 6685212 2.31 2.78

Diaphragme de pompe (ancien 576-25006-20)
155 6685213 4.45 5.34

Vis de réglage basse (ancien 461-25027-20)
156 6690714 5.28 6.33

Ressort de réglage haute/basse (ancien 623-25032-2
157 6692048 2.31 2.78

Levier de contrôle (ancien 473-25001-20)
158 6685217 3.30 3.96

Vis de fixation de goupille de charnière (ancien 5
159 6685218 2.31 2.78

Ressort de soupape (ancien 477-25088-20)
160 6690873 4.45 5.34

Broche de charnière (ancien 605-25001-20)
161 6685219 1.15 1.38

Couvercle de diaphragme (ancien 476-25004-20)
162 6685222 4.45 5.34

Membrane de dosage Comp. (ancien 474-25001-80/6690
163 6690827 11.71 14.06

Garniture de diaphragme (ancien 475-25038-20)
164 6685220 2.31 2.78

Valve à aiguille (ancien 603-25012-20)
165 6685215 5.28 6.33

Ressort de réglage au ralenti (ancien 463-25006-20
166 6685297 2.31 2.78

Vis de réglage au ralenti (ancien 462-25016-20)
167 6685298 2.31 2.78

Vis de réglage haute (ancien 460-25027-20)
168 6690691 4.79 5.74

Ressort de réglage en hauteur (ancien 485-25040-20
169 6690897 3.30 3.96

Vis de réglage (ancien 548-25012-20)
170 6685223 1.15 1.38

Vis 5x14/w.s (ancien 994-16050-141)
191 6695416 1.15 1.38

Couvercle de pompe à huile (ancien 097-32900-20)
192 6686763 2.31 2.78

Tuyau d'huile A (ancien 515-32710-20)
193 6691223 3.30 3.96

Vis d'Engrenage (ancien 084-32900-20)
194 6686645 10.40 12.48

Éponge de ventilation (ancien 567-01700-20)
195 6691400 1.15 1.38

Ensemble pompe à huile (ancien 144-32902-90 / 6686
196 6687324 10.56 12.68

Joint d'ajustement d'huile (ancien 488-32710-21/66
197 6690956 1.15 1.38

Régulateur de pompe à huile (ancien 501-32710-21)
198 6691070 1.15 1.38

Joint torique P-6 (ancien 6695663)
199 6697917 1.04 1.24

Set de boîtier de pompe à huile, de rechange (anci
200 6686681 9.74 11.68

Joint torique P-6 (ancien 6695663)
201 6697917 1.04 1.24

Vis à fileter D5x14 (ancien 990-72050-144)
202 6685275 1.15 1.38

Tuyau de carburant (ancien 700-07105-02)
203 6685154 1.15 1.38

Attrape-chaîne (ancien 125-32710-20)
204 6685155 1.15 1.38

Vis autotaraudeuse D4.5x14 (ancien 990-75045-144)
205 6685152 1.15 1.38

Ecrou (ancien 121-32530-20)
221 6685166 2.31 2.78

Ecrou de serrage pour guide de chaine (ancien 121-
221 6687105 1.15 1.38

Embrayage Comp. (ancien 6688559/6685362)
222 6685142 14.38 17.25

Roulement à aiguilles (ancien 999-62101-301)
223 6685143 4.45 5.34

Carter d'embrayage comp.3/8 (ancien 310-32900-20)
224 6689013 14.19 17.02

Bague
225 6685145 2.31 2.78

Vis à Tôle D4x10 (ancien 993-41040-101)
226 6685161 1.15 1.38

Plaque (ancien 466-32710-21 & 6690789)
227 6690790 2.31 2.78

Plaque de guidage A (ancien 6690733)
227A 6697599 2.80 3.36

Bague de l'arbre moteur (ancien 511-32900-20)
228 6685146 2.31 2.78

Vis à Tôle D4x10 (ancien 993-41040-101)
229 6685161 1.15 1.38

Vis 2.6x5 (ancien 993-30026-050)
232 6695269 1.15 1.38

Extracteur de Chaine
234B 6698986 13.35 16.02

Engrenage (a) (ancien 301-72000-20)
235 6685168 2.31 2.78

Plaque de guidage B (ancien 462-32911-21/6690755)
237 6690756 2.31 2.78

Boîtier latéral comp. (ancien 6686104)
244 6698015 9.24 11.08

Ensemble boulon de réglage de tension (ancien 116-
247 6687072 3.30 3.96

Vis 5x25 Ps (ancienne 994-15050-251)
261 6695394 1.15 1.38

Écrou en U 5 (ancien 991-74050-010)
262 6695157 1.15 1.38

Vis 5x40/s (ancien 994-14050-401)
263 6695348 1.15 1.38

Rondelle 5 (ancien 992-00050-011)
264 6684864 2.15 2.58

Collier d'amortisseur A (ancien 275-32710-20) Nouv
265 6688480 1.15 1.38

Amortisseur A (ancien 219-32750-20)
266 6688117 1.15 1.38

Écrou en U 5 (ancien 991-74050-010)
267 6695157 1.15 1.38

Composant de Poignée Arrière B (ancien 011-32901-8
268 6685646 5.28 6.33

Capuchon de broche à pousser (ancien 725-32161-20)
269 6692680 1.15 1.38

Ressort de butée (ancien 066-32300-20)
270 6686447 1.15 1.38

Goupille (ancienne 064-33225-20)
271 6686433 1.15 1.38

Pas d'informations disponibles, non commandable
272 6688361

Plus disponible, pas de remplacement
273 6686390

Pas d'informations disponibles, non commandable
274 6697845

Écrou M4 (ancien 991-01040-011)
275 6685069 1.15 1.38

Poignée arrière A comp. (ancien 010-32750-81)
276 6685616 11.88 14.25

Vis 4x22/ws (ancienne 994-16040-226)
277 6695410 1.15 1.38

Poignée avant complète (ancien 209-32750-80)
278 6688077 7.93 9.51

Amortisseur B (vieux 266-32750-20/6688412)
279 6688412 1.15 1.38

Collier amortisseur B (ancien 276-32710-20)
280 6688485 1.15 1.38

Vis autotaraudeuse 5x35 (ancien 990-73050-354)
281 6695107 1.15 1.38

Vis autotaraudeuse 5x35 (ancien 990-73050-354)
282 6695107 1.15 1.38

Garde-main avant (ancien 805-32750-20)
283 6693462 5.61 6.74

Clé Mixte 10/19mm (ancienne 013-29323-50/668566)
501 6685257 3.30 3.96

Clé à tuyau combinée 13x19 Minus (ancien 883-32600
501A 6693809 4.45 5.34

Couvercle de Chaîne 14" (ancien 946-32753-20)
502 6685256 6.44 7.72

Pas d'informations disponibles, non commandable
503 6694810

Pas d'informations disponibles, non commandable
511 6685160

Pas d'informations disponibles, non commandable
512 6686854

Pas d'informations disponibles, non commandable
514 6697854

Pas d'informations disponibles, non commandable
515 6697889

Pas d'informations disponibles, non commandable
601 6697956

Pas d'informations disponibles, non commandable
602 6697957

Votre panier contient 0 de produits.
