Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki EC1433H'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

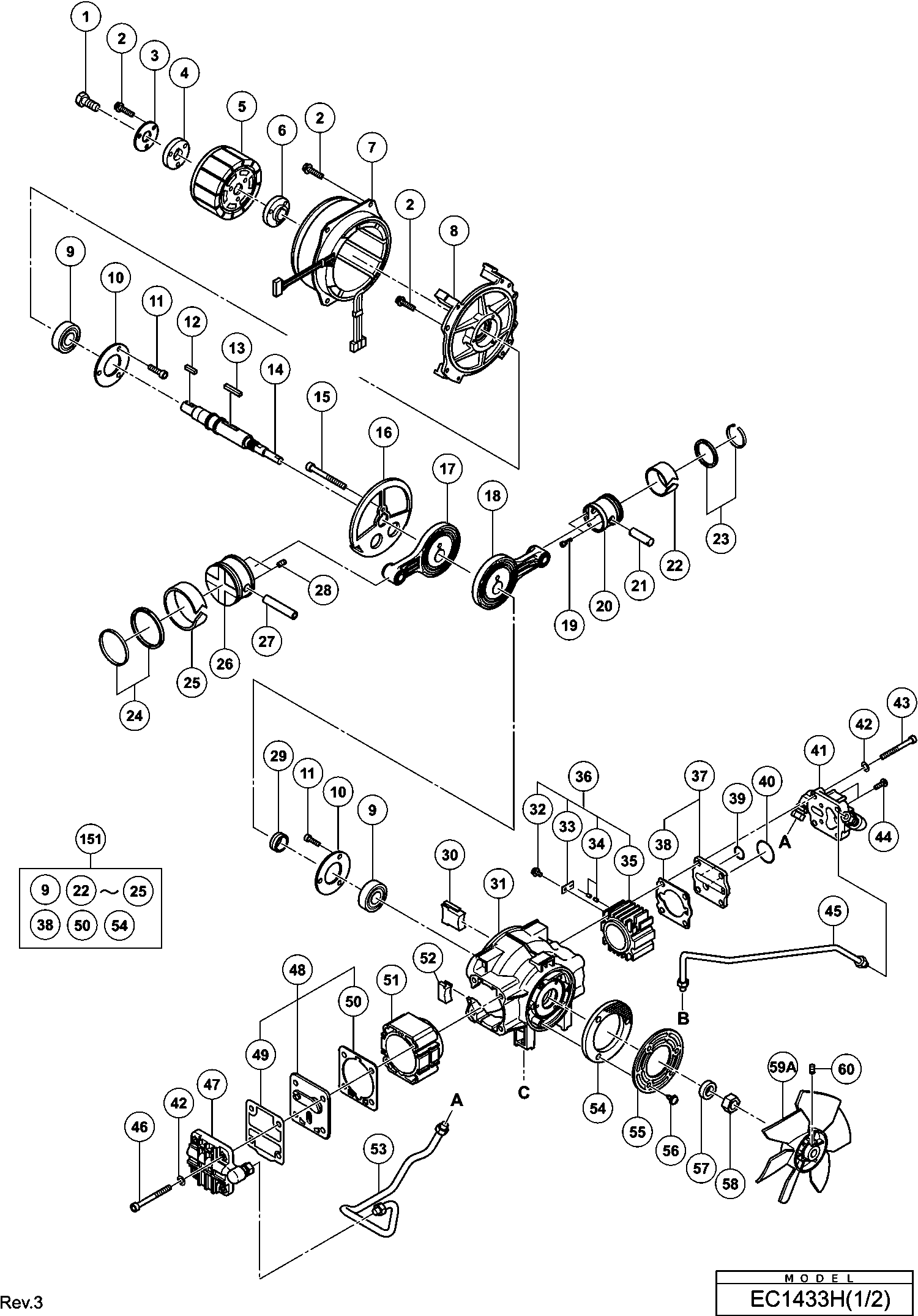

Dessins des Hikoki EC1433H
Liste de pièces de rechange des Hikoki EC1433H
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon M8*16 (x10) Paquet de 10 | ||||
| 1 | 949622 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 971392 | |||
| Pas d'informations disponibles, non commandable | ||||
| 3 | 886800 | |||
| Pas d'informations disponibles, non commandable | ||||
| 4 | 886799 | |||
| Rotor | ||||
| 5 | 887742 | 82.36 | 98.84 | |
| Flasque du rotor (a) | ||||
| 6 | 886798 | 14.70 | 17.64 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 7 | 340787E | 332.34 | 398.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 887236 | |||
| Pas d'informations disponibles, non commandable | ||||
| 9 | 6204LL | |||
| Pas d'informations disponibles, non commandable | ||||
| 10 | 886784 | |||
| Vis M5*16 | ||||
| 11 | 990079 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 886797 | |||
| Pas d'informations disponibles, non commandable | ||||
| 13 | 887283 | |||
| Puit | ||||
| 14 | 887253 | 29.70 | 35.64 | |
| Vis à six pans creux M6x35 avec joint d'étanchéité | ||||
| 15 | 324056 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 16 | 887245 | |||
| Bielle | ||||
| 17 | 887238 | 88.41 | 106.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 887237 | |||
| Pas d'informations disponibles, non commandable | ||||
| 19 | 886781 | |||
| Piston | ||||
| 20 | 887241 | 22.96 | 27.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 21 | 887255 | |||
| NOUVELLE BAGUE D'ENTRAINEMENT | ||||
| 22 | 886813 | 20.76 | 24.92 | |
| Jeux de segments de piston (h) | ||||
| 23 | 887603 | 22.28 | 26.73 | |
| Jeu de segments de piston (l) | ||||
| 24 | 887602 | 33.55 | 40.26 | |
| Anneau de Rider | ||||
| 25 | 887266 | 30.53 | 36.63 | |
| Piston (l) | ||||
| 26 | 887242 | 16.78 | 20.13 | |
| Pas d'informations disponibles, non commandable | ||||
| 27 | 887254 | |||
| Pas d'informations disponibles, non commandable | ||||
| 28 | 963383 | |||
| Pas d'informations disponibles, non commandable | ||||
| 29 | 887256 | |||
| Douille (h) | ||||
| 30 | 887250 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 887235 | |||
| Vis Cj 65va2 For (s) | ||||
| 32 | 305735 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 887592 | |||
| Pas d'informations disponibles, non commandable | ||||
| 34 | 887593 | |||
| Cylindre (h) | ||||
| 35 | 887249 | 64.08 | 76.89 | |
| Ensemble de cylindre (h) incluant 32-35 | ||||
| 36 | 887607 | 73.29 | 87.94 | |
| Emballage (h1) | ||||
| 38 | 886821 | 13.35 | 16.02 | |
| O Ring Dh 22vb/20dv | ||||
| 39 | 887275 | 3.45 | 4.14 | |
| O Ring Dh 22vb/20dv | ||||
| 40 | 887276 | 5.10 | 6.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 887606 | |||
| Rondelle M8 (x10) Paquet de 10 | ||||
| 42 | 949426 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 43 | 887028 | |||
| Vis Ø4*12 | ||||
| 44 | 951039 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 887609 | |||
| Pas d'informations disponibles, non commandable | ||||
| 46 | 887599 | |||
| Pas d'informations disponibles, non commandable | ||||
| 47 | 887605 | |||
| Plaque de soupape (l) Ass'y | ||||
| 48 | 886819 | 94.60 | 113.52 | |
| Emballage (l2) | ||||
| 49 | 886816 | 5.10 | 6.12 | |
| Emballage (l1) | ||||
| 50 | 886815 | 3.45 | 4.14 | |
| Cylindre (l) | ||||
| 51 | 887591 | 82.36 | 98.84 | |
| Douille (l) | ||||
| 52 | 887251 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 53 | 887608 | |||
| Filtre | ||||
| 54 | 886785 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 55 | 886786 | |||
| Robinet serré M4 (avec rondelle de boulon) | ||||
| 56 | 887015 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 57 | 886790 | |||
| Pas d'informations disponibles, non commandable | ||||
| 58 | 886791 | |||
| Ventilateur à hélice | ||||
| 59A | 887925 | 14.16 | 17.00 | |
| Vis à six pans creux M6x8 | ||||
| 60 | 958257 | 1.05 | 1.26 | |
| Commutateur | ||||
| 81 | 887578 | 11.40 | 13.68 | |
| Feuille de panneau d'opération | ||||
| 82 | 887743 | 3.45 | 4.14 | |
| Vis M4x12 (paquet de 10) | ||||
| 83 | 949323 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 84 | 886745 | |||
| Boîte de contrôle | ||||
| 85 | 887582 | 463.38 | 556.05 | |
| Cordon | ||||
| 86 | 887579 | 45.79 | 54.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 87 | 887021 | |||
| Pas d'informations disponibles, non commandable | ||||
| 88 | 886748 | |||
| Pas d'informations disponibles, non commandable | ||||
| 89 | 887744 | |||
| Pas d'informations disponibles, non commandable | ||||
| 90 | 887279 | |||
| Écrou G1/4 | ||||
| 91 | 887274 | 1.80 | 2.16 | |
| Support de capteur | ||||
| 92 | 887247 | 30.25 | 36.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 93 | 887262 | |||
| Tuyau (d) | ||||
| 93A | 888779 | 12.90 | 15.48 | |
| Douille d'air (euro) | ||||
| 94 | 887745 | 33.55 | 40.26 | |
| Manomètre (a) | ||||
| 95 | 887575 | 36.71 | 44.06 | |
| Poignée de régulateur (grise) | ||||
| 96 | 887468 | 9.75 | 11.70 | |
| Régulateur (a) Ass'y | ||||
| 97 | 887268 | 97.63 | 117.15 | |
| Connecteur de montage (b) | ||||
| 98A | 886767 | 5.10 | 6.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 99 | 887248 | |||
| Vis à tête de ferme M4x8 Noire | ||||
| 100 | 887017 | 1.80 | 2.16 | |
| Bague | ||||
| 101 | 875246 | 1.05 | 1.26 | |
| Vis Ø 4x12 noir Till 8.2019 (since 9.2017 Except | ||||
| 102 | 935196 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 103 | 887594 | |||
| Manomètre (c) | ||||
| 104 | 887577 | 36.71 | 44.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | 887018 | |||
| Couvercle en caoutchouc | ||||
| 106 | 887001 | 3.45 | 4.14 | |
| COUVERCLE ASS'Y | ||||
| 107 | 887748 | 64.08 | 76.89 | |
| Pas d'informations disponibles, non commandable | ||||
| 109 | 310480 | |||
| Pas d'informations disponibles, non commandable | ||||
| 110 | 887278 | |||
| Pas d'informations disponibles, non commandable | ||||
| 111 | 887282 | |||
| Pas d'informations disponibles, non commandable | ||||
| 112 | 887595 | |||
| Pas d'informations disponibles, non commandable | ||||
| 113 | 886794 | |||
| Pas d'informations disponibles, non commandable | ||||
| 114 | 887321 | |||
| O Ring Dh 18vb | ||||
| 115 | 306326 | 3.00 | 3.60 | |
| Raccord Coude (c) | ||||
| 116 | 887320 | 11.10 | 13.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 117 | 887023 | |||
| Pas d'informations disponibles, non commandable | ||||
| 118 | 887007 | |||
| Pas d'informations disponibles, non commandable | ||||
| 119 | 886763 | |||
| Pas d'informations disponibles, non commandable | ||||
| 120 | 887261 | |||
| Tuyau (c) | ||||
| 120A | 888780 | 17.88 | 21.45 | |
| Raccord de vidange | ||||
| 121A | 886764 | 16.78 | 20.13 | |
| Pas d'informations disponibles, non commandable | ||||
| 123A | 888141 | |||
| Poignee (1) | ||||
| 124 | 886809 | 11.10 | 13.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 125 | 307811 | |||
| Prise d'air (b) | ||||
| 126 | 886758 | 42.76 | 51.32 | |
| Manomètre (b) | ||||
| 127 | 887576 | 36.71 | 44.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 128 | 887746 | |||
| Pas d'informations disponibles, non commandable | ||||
| 129 | 887280 | |||
| Contact A Pression | ||||
| 130A | 887747 | 118.94 | 142.72 | |
| Poignée de régulateur (rouge) | ||||
| 131 | 887469 | 9.75 | 11.70 | |
| Régulateur (b) | ||||
| 132 | 887269 | 118.94 | 142.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 133 | 887267 | |||
| Vis Diam 5x12 Cc 14se | ||||
| 136 | 996247 | 1.05 | 1.26 | |
| Ensemble de Pieds en Caoutchouc | ||||
| 137A | 887540 | 20.21 | 24.26 | |
| Bague | ||||
| 138 | 998987 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 139 | 887596 | |||
| Pas d'informations disponibles, non commandable | ||||
| 140 | 887252 | |||
| Robinet serré M4 (avec rondelle de boulon) | ||||
| 141 | 887015 | 1.80 | 2.16 | |
| Ensemble de Pieds en Caoutchouc | ||||
| 142A | 887539 | 20.21 | 24.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 143 | 886795 | |||
| Pas d'informations disponibles, non commandable | ||||
| 144 | 886772 | |||
| Rondelle Ø5 (x10) paquet de 10 | ||||
| 145 | 949431 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 146 | 886796 | |||
| Pas d'informations disponibles, non commandable | ||||
| 147 | 887246 | |||
| Pas d'informations disponibles, non commandable | ||||
| 148 | 886747 | |||
| Pas d'informations disponibles, non commandable | ||||
| 149 | 887013 | |||
| Pas d'informations disponibles, non commandable | ||||
| 150 | 888142 | |||
| KIT DE RÉVISION EC1433H (ANCIEN 888715) | ||||
| 151A | 889351 | 116.19 | 139.42 | |
| Pied en caoutchouc (4 pcs.) | ||||
| 152 | 888907 | 13.05 | 15.66 | |
