Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DS36DAX'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

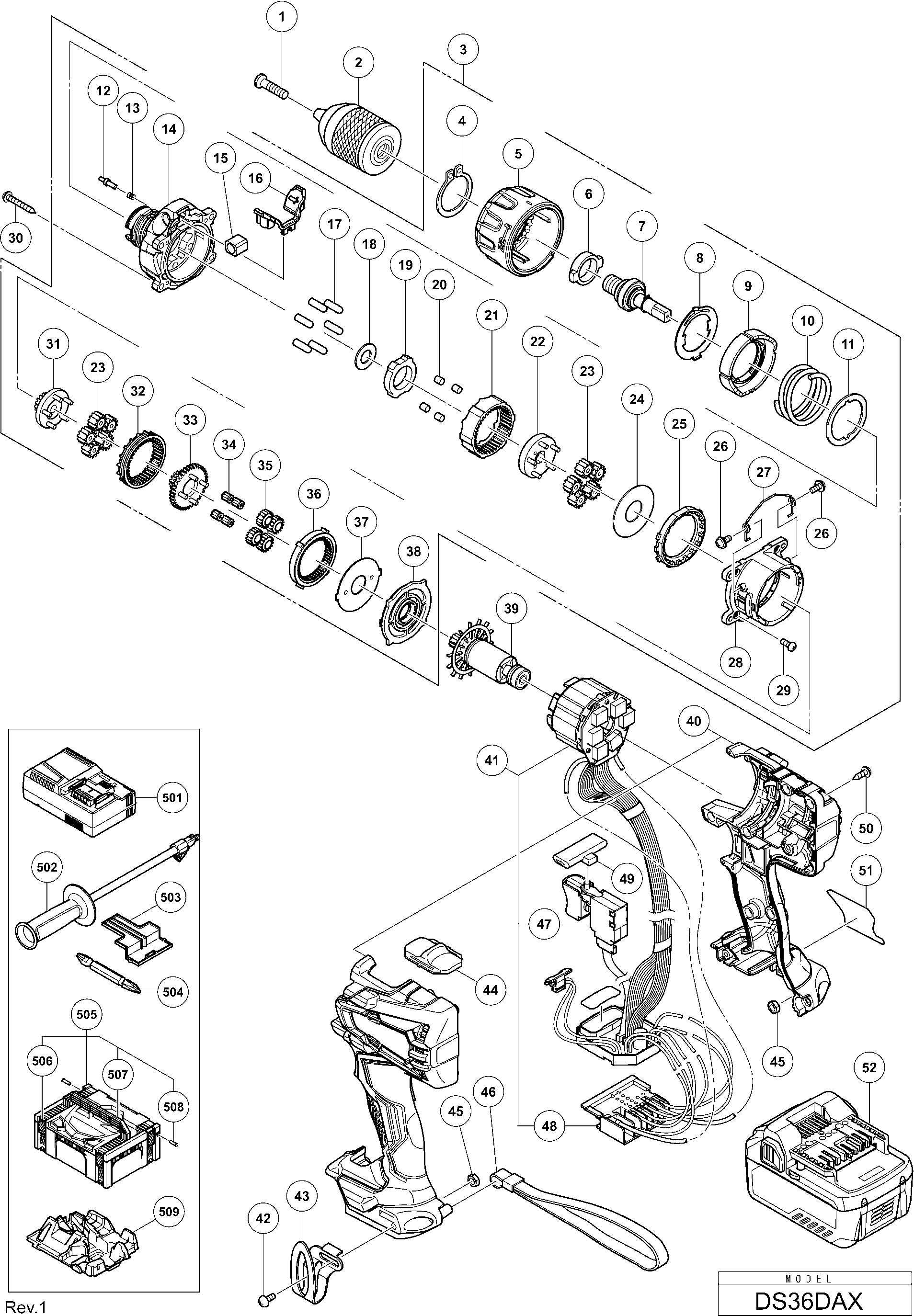

Dessins des Hikoki DS36DAX
Liste de pièces de rechange des Hikoki DS36DAX
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 1 | 370909 | |||
| Pas d'informations disponibles, non commandable | ||||
| 2 | 339723 | |||
| Ensemble de boîte d'engrenages | ||||
| 3 | 372222 | 139.01 | 166.82 | |
| Bague de retenue pour arbre D30 | ||||
| 4 | 339736 | 1.04 | 1.24 | |
| Cadran d'embrayage | ||||
| 5 | 339740 | 12.00 | 14.40 | |
| Métal | ||||
| 6 | 339741 | 2.25 | 2.70 | |
| Arbre | ||||
| 7 | 339743 | 19.25 | 23.10 | |
| Tôle à ressort | ||||
| 8 | 339744 | 1.50 | 1.80 | |
| Ecrou (1) | ||||
| 9 | 339745 | 1.95 | 2.34 | |
| Ressort (1) | ||||
| 10 | 339746 | 1.95 | 2.34 | |
| Plaque de Poussée | ||||
| 11 | 339747 | 1.65 | 1.98 | |
| Arrêt | ||||
| 12 | 339748 | 1.50 | 1.80 | |
| Ressort | ||||
| 13 | 331886 | 1.73 | 2.07 | |
| Caisse de devant depuis 10.2016 | ||||
| 14 | 372224 | 44.69 | 53.62 | |
| Écrou à manchon M8 depuis octobre 2016 | ||||
| 15 | 371796 | 2.70 | 3.24 | |
| Casquette de manchon depuis 10.2016 | ||||
| 16 | 371795 | 1.80 | 2.16 | |
| Set de Goupilles (6 Pièces) | ||||
| 17 | 333539 | 8.10 | 9.72 | |
| Rondelle | ||||
| 18 | 328717 | 1.80 | 2.16 | |
| ANNEAU DE VERROUILLAGE | ||||
| 19 | 339752 | 6.90 | 8.28 | |
| Olive | ||||
| 20 | 319744 | 1.65 | 1.98 | |
| Couronne | ||||
| 21 | 339753 | 5.25 | 6.30 | |
| Porteur | ||||
| 22 | 339754 | 6.45 | 7.74 | |
| Ensemble engrenage planétaire (b) (5 Pcs.) | ||||
| 23 | 339774 | 3.45 | 4.14 | |
| Rondelle | ||||
| 24 | 331892 | 1.73 | 2.07 | |
| CHIEN DE DÉPLACEMENT | ||||
| 25 | 372226 | 8.85 | 10.62 | |
| Vis D2 (2) | ||||
| 26 | 331895 | 1.73 | 2.07 | |
| Bras de déplacement | ||||
| 27 | 339755 | 1.35 | 1.62 | |
| Boîtier arrière | ||||
| 28 | 372225 | 2.25 | 2.70 | |
| Set de Vis M3x12 (4 Pièces) | ||||
| 29 | 320087 | 5.10 | 6.12 | |
| Vis à tôle D4x30 (noir) | ||||
| 30 | 305490 | 1.04 | 1.24 | |
| Pignon (c) | ||||
| 31 | 339757 | 4.80 | 5.76 | |
| Pignon de bague de coulissement | ||||
| 32 | 339758 | 5.40 | 6.48 | |
| Pignon (b) | ||||
| 33 | 339759 | 4.80 | 5.76 | |
| Set de roulements à aiguilles (4 Pcs.) | ||||
| 34 | 331926 | 8.03 | 9.63 | |
| Ensemble d'Engrenages (A) (4 Pièces) | ||||
| 35 | 334441 | 6.75 | 8.10 | |
| Premier pignon annulaire | ||||
| 36 | 339760 | 4.05 | 4.86 | |
| RONDELLE (B) | ||||
| 37 | 339761 | 1.04 | 1.24 | |
| Palier Ds 12dm | ||||
| 38 | 339762 | 1.50 | 1.80 | |
| Jeu de Pignons de Rotor | ||||
| 39 | 361070 | 60.78 | 72.93 | |
| Ensemble de boîtier (a+b) | ||||
| 40A | 373160 | 15.26 | 18.32 | |
| Câblage Ass'y Incl.34 | ||||
| 41 | 373161 | 117.70 | 141.24 | |
| Vis Noir | ||||
| 42 | 327001 | 1.80 | 2.16 | |
| CROCHET | ||||
| 43 | 372229 | 2.85 | 3.42 | |
| Glissière de commutation haute/basse | ||||
| 44 | 334267 | 7.35 | 8.82 | |
| Écrou de blocage M4 (noir) | ||||
| 45 | 327002 | 1.80 | 2.16 | |
| Sangle (noir) | ||||
| 46 | 306952 | 4.05 | 4.86 | |
| Commutateur | ||||
| 47 | 370151 | 18.98 | 22.77 | |
| TERMINAL DE BATTERIE | ||||
| 48 | 372228 | 8.25 | 9.90 | |
| Bouton poussoir | ||||
| 49 | 339768 | 1.04 | 1.24 | |
| Vis autotaraudeuse (avec bride) D3x16 (noir) | ||||
| 50 | 313687 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 371750 | |||
| Poignée latérale depuis octobre 2016 | ||||
| 502 | 371797 | 15.13 | 18.15 | |
| Capuchon de protection pour batterie | ||||
| 503 | 329897 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 504 | 983006 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 336471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 509 | 339776 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 303709 | |||
| ENSEMBLE DE VIS M4 | ||||
| 602 | 370651 | 4.05 | 4.86 | |
