Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DS14DBL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

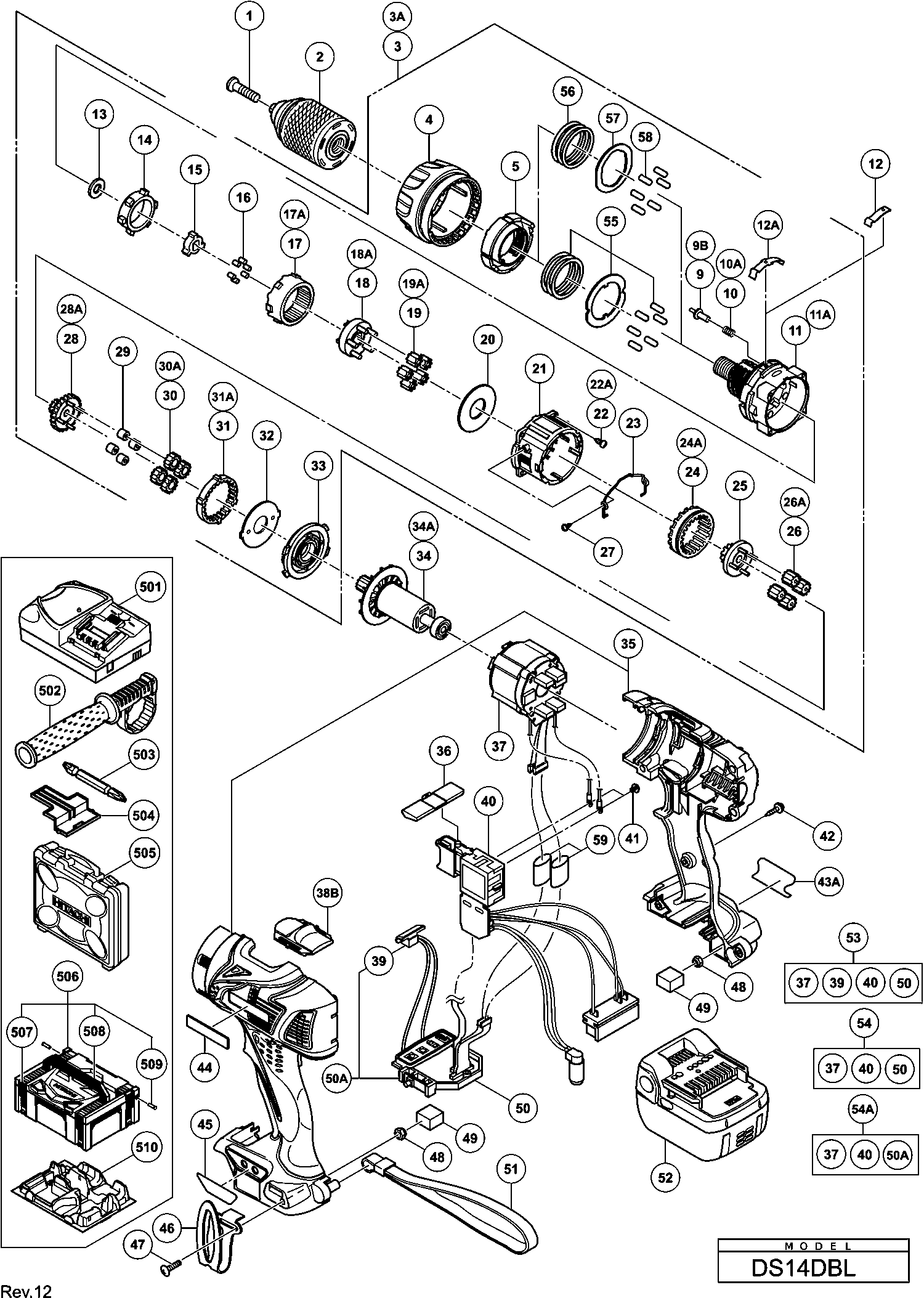

Dessins des Hikoki DS14DBL
Liste de pièces de rechange des Hikoki DS14DBL
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis spéciale (à gauche) M6x23 | ||||
| 1 | 311959 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 331914 | |||
| Boite De Vitesse Complete Includ.4-11,13-33,55 Ti | ||||
| 3 | 331709 | 117.78 | 141.33 | |
| Accouplement à Glissement Complet | ||||
| 3A | 334974 | 103.81 | 124.58 | |
| Bague De Reglage | ||||
| 4 | 331880 | 17.40 | 20.88 | |
| Guide | ||||
| 5 | 331881 | 1.73 | 2.07 | |
| Bague de verrouillage | ||||
| 9 | 331885 | 5.03 | 6.03 | |
| Butée (a) | ||||
| 9B | 335296 | 1.80 | 2.16 | |
| Ressort | ||||
| 10 | 331886 | 1.73 | 2.07 | |
| Ressort | ||||
| 10A | 333523 | 1.80 | 2.16 | |
| Boîtier Avant | ||||
| 11 | 331887 | 22.90 | 27.48 | |
| Boîtier Avant | ||||
| 11A | 334434 | 73.29 | 87.94 | |
| Ressort | ||||
| 12 | 331905 | 1.73 | 2.07 | |
| Ressort | ||||
| 12A | 333516 | 1.80 | 2.16 | |
| Rondelle | ||||
| 13 | 331909 | 1.73 | 2.07 | |
| Guide | ||||
| 14 | 331903 | 7.35 | 8.82 | |
| Came de verrouillage | ||||
| 15 | 331904 | 1.73 | 2.07 | |
| Goupille (6) | ||||
| 16 | 331888 | 1.73 | 2.07 | |
| Pignon Annulaire | ||||
| 17 | 331889 | 6.68 | 8.01 | |
| Pignon Annulaire | ||||
| 17A | 333519 | 8.10 | 9.72 | |
| Entraîneur | ||||
| 18 | 331890 | 6.75 | 8.10 | |
| Entraîneur | ||||
| 18A | 333517 | 5.10 | 6.12 | |
| Kit d'Engrenages (C) (5 Pièces) | ||||
| 19 | 331891 | 3.45 | 4.14 | |
| Kit d'Engrenages (C) (5 Pièces) | ||||
| 19A | 333518 | 3.45 | 4.14 | |
| Rondelle | ||||
| 20 | 331892 | 1.73 | 2.07 | |
| Carter | ||||
| 21 | 331893 | 3.45 | 4.14 | |
| Vis D3*12 (6 pièces) | ||||
| 22 | 315817 | 6.45 | 7.74 | |
| Set de Vis M3x12 (4 Pièces) | ||||
| 22A | 320087 | 5.10 | 6.12 | |
| Guide | ||||
| 23 | 331894 | 1.73 | 2.07 | |
| Pignon Glissant | ||||
| 24 | 331896 | 5.03 | 6.03 | |
| Pignon Glissant | ||||
| 24A | 333521 | 5.10 | 6.12 | |
| Guide | ||||
| 25 | 331897 | 6.68 | 8.01 | |
| Ensemble d'Engrenages (B) (4 Pièces) | ||||
| 26 | 331898 | 3.45 | 4.14 | |
| Ensemble d'Engrenages (B) (4 Pièces) | ||||
| 26A | 333520 | 3.45 | 4.14 | |
| Vis D.2 x 3,5 (x2) | ||||
| 27 | 330579 | 1.88 | 2.25 | |
| Pignon (b) | ||||
| 28 | 331899 | 5.03 | 6.03 | |
| Pignon (b) | ||||
| 28A | 333524 | 3.45 | 4.14 | |
| Set de roulements à aiguilles (4 Pcs.) | ||||
| 29 | 331926 | 8.03 | 9.63 | |
| Ensemble d'Engrenages (A) (4 Pièces) | ||||
| 30 | 331900 | 13.95 | 16.74 | |
| Ensemble d'Engrenages (A) (4 Pièces) | ||||
| 30A | 334441 | 6.75 | 8.10 | |
| Premier Pignon Annulaire | ||||
| 31 | 331901 | 3.45 | 4.14 | |
| Premier Pignon Annulaire | ||||
| 31A | 334435 | 5.10 | 6.12 | |
| Rondelle | ||||
| 32 | 322988 | 1.50 | 1.80 | |
| Plaque | ||||
| 33 | 331902 | 1.73 | 2.07 | |
| Roue conique avec pignon | ||||
| 34 | 331710 | 39.88 | 47.85 | |
| Ensemble de roue conique et pignon | ||||
| 34A | 334975 | 104.23 | 125.07 | |
| Boîtier (a)+(b) ensemble | ||||
| 35 | 331718 | 18.84 | 22.60 | |
| Bouton-poussoir | ||||
| 36 | 331907 | 1.13 | 1.35 | |
| Inducteur | ||||
| 37 | 340766 | 59.05 | 70.86 | |
| Glissière de commutation haute/basse | ||||
| 38B | 334267 | 7.35 | 8.82 | |
| Porte-led | ||||
| 39 | 339280 | 4.65 | 5.58 | |
| Porte-led | ||||
| 39 | 331956 | 1.80 | 2.16 | |
| Commutateur | ||||
| 40 | 331715 | 14.93 | 17.91 | |
| Vis Ø3x5 | ||||
| 41 | 994532 | 1.04 | 1.24 | |
| Vis autotaraudeuse (avec bride) D3x16 (noir) | ||||
| 42 | 313687 | 1.04 | 1.24 | |
| Plaque Hitachi | ||||
| 44 | 329648 | 1.88 | 2.25 | |
| Feuille de panneau (a) | ||||
| 45 | 330662 | 3.45 | 4.14 | |
| Crochet | ||||
| 46 | 332824 | 4.58 | 5.49 | |
| Vis Noir | ||||
| 47 | 327001 | 1.80 | 2.16 | |
| Écrou de blocage M4 (noir) | ||||
| 48 | 327002 | 1.80 | 2.16 | |
| Joint | ||||
| 49 | 330854 | 1.80 | 2.16 | |
| Controleur Ds 14dbl Till 6.2012 | ||||
| 50 | 331722 | 39.19 | 47.02 | |
| REGULATEUR | ||||
| 50A | 333690 | 39.19 | 47.02 | |
| Sangle (noir) | ||||
| 51 | 306952 | 4.05 | 4.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 329901 | |||
| Pas d'informations disponibles, non commandable | ||||
| 53 | 331721 | |||
| Pas d'informations disponibles, non commandable | ||||
| 54 | 331720 | |||
| Câblage incl.37,40,50 jusqu'à 6.2012 sauf F | ||||
| 54A | 333437 | 150.84 | 181.00 | |
| Set de pièces d'embrayage (ancien 331882/83/84) | ||||
| 55 | 332546 | 11.10 | 13.32 | |
| Ressort | ||||
| 56 | 334432 | 3.45 | 4.14 | |
| Anneau de retenue | ||||
| 57 | 334433 | 3.45 | 4.14 | |
| Set de Goupilles (6 Pièces) | ||||
| 58 | 333539 | 8.10 | 9.72 | |
| Gaine thermorétractable | ||||
| 59 | 336090 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 331906 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 983006 | |||
| Capuchon de protection pour batterie | ||||
| 504 | 329897 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 323230 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 336471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 509 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 510 | 336475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 310331 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 306927 | |||
