Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DM20V'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

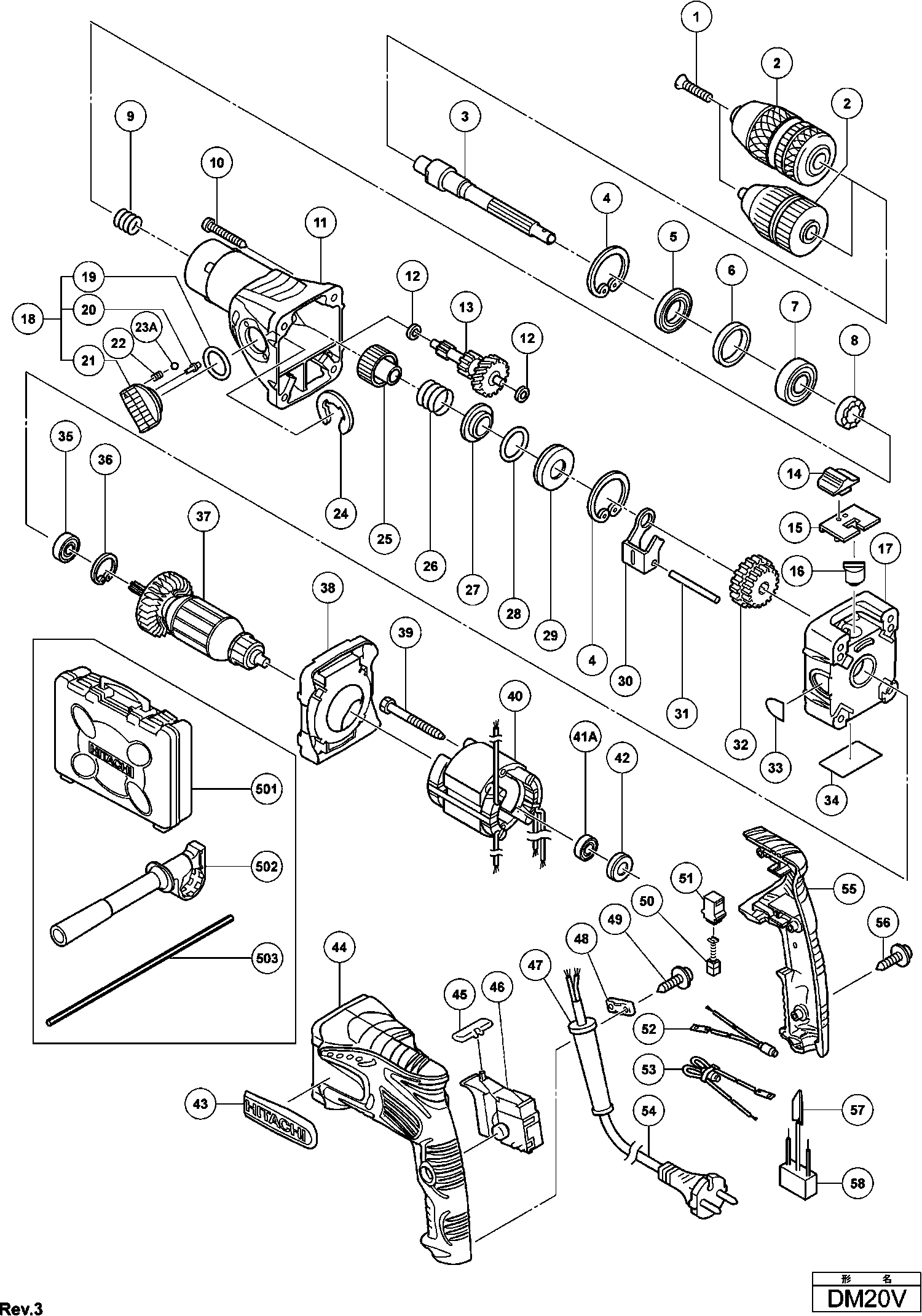

Dessins des Hikoki DM20V
Liste de pièces de rechange des Hikoki DM20V
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Second Pignon For Slip Clutch | ||||
| *13 | 325340 | 29.15 | 34.98 | |
| Second Pignon Dh 22vb | ||||
| *13 | 325339 | 16.78 | 20.13 | |
| Pas d'informations disponibles, non commandable | ||||
| *2 | 319546 | |||
| Induit | ||||
| *37 | 360652E | 36.16 | 43.40 | |
| INDUIT 110 V | ||||
| *37 | 360652C | 33.77 | 40.52 | |
| Inducteur | ||||
| *40 | 340650E | 15.26 | 18.32 | |
| INDUCTEUR 110 VOLTS | ||||
| *40 | 340650C | 14.24 | 17.09 | |
| Self antiparasite | ||||
| *52 | 321634 | 6.15 | 7.38 | |
| Anti Parasite Marron Except For Sin,usa,can | ||||
| *53 | 322517 | 7.65 | 9.18 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| *54 | 500447Z | 6.60 | 7.92 | |
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| *54 | 500247Z | 6.18 | 7.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 1 | 995344 | |||
| Pas d'informations disponibles, non commandable | ||||
| 2 | 319546 | |||
| Arbre | ||||
| 3 | 325319 | 10.80 | 12.96 | |
| Clips D35 (x10) paquet de 10 | ||||
| 4 | 939556 | 10.20 | 12.24 | |
| Joint H 45sa/phu 45 | ||||
| 5 | 971745 | 4.50 | 5.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 6 | 325335 | |||
| Roulement A Bille | ||||
| 7 | 6202DD | 6.75 | 8.10 | |
| Rochet (a) | ||||
| 8 | 325330 | 4.65 | 5.58 | |
| Ressort | ||||
| 9 | 984101 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 10 | 325336 | |||
| Carter | ||||
| 11 | 325326 | 14.16 | 17.00 | |
| Rondelle | ||||
| 12 | 322852 | 1.05 | 1.26 | |
| Second Pignon For Slip Clutch | ||||
| 13 | 325340 | 29.15 | 34.98 | |
| Second Pignon Dh 22vb | ||||
| 13 | 325339 | 16.78 | 20.13 | |
| Bouton | ||||
| 14 | 325323 | 1.05 | 1.26 | |
| Plaque | ||||
| 15 | 325324 | 1.05 | 1.26 | |
| Guide | ||||
| 16 | 325322 | 3.15 | 3.78 | |
| Palier | ||||
| 17 | 325320 | 8.40 | 10.08 | |
| Ensemble Levier de changement | ||||
| 18 | 322847 | 3.00 | 3.60 | |
| O'ring (s-22) | ||||
| 19 | 306353 | 1.04 | 1.24 | |
| Goupille | ||||
| 20 | 322848 | 1.05 | 1.26 | |
| Ressort (voir 984123) | ||||
| 22 | 981328 | 1.05 | 1.26 | |
| Bille d'acier D3.5 (10 Pcs.) | ||||
| 23A | 335299 | 1.04 | 1.24 | |
| Bague de retenue (de type E) pour arbre D15 | ||||
| 24 | 323048 | 1.35 | 1.62 | |
| Rochet (b) | ||||
| 25 | 325331 | 8.40 | 10.08 | |
| Ressort | ||||
| 26 | 325332 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 27 | 325333 | |||
| JOINT TORIQUE | ||||
| 28 | 884909 | 1.38 | 1.66 | |
| Manchon (b) | ||||
| 29 | 325334 | 4.80 | 5.76 | |
| Bras Dv 18v/dv 20vb2 | ||||
| 30 | 322849 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 325321 | |||
| Pignon | ||||
| 32 | 325327 | 14.16 | 17.00 | |
| Roulement | ||||
| 35 | 608DDM | 5.55 | 6.66 | |
| Rondelle Elastique | ||||
| 36 | 939553 | 3.60 | 4.32 | |
| Induit | ||||
| 37 | 360652E | 36.16 | 43.40 | |
| INDUIT 110 V | ||||
| 37 | 360652C | 33.77 | 40.52 | |
| Baffle | ||||
| 38 | 325325 | 1.05 | 1.26 | |
| Vis Ø4x50 | ||||
| 39 | 961672 | 1.04 | 1.24 | |
| Inducteur | ||||
| 40 | 340650E | 15.26 | 18.32 | |
| INDUCTEUR 110 VOLTS | ||||
| 40 | 340650C | 14.24 | 17.09 | |
| Pas d'informations disponibles, non commandable | ||||
| 41A | 698VVC | |||
| Plaq.en Caoutchouc (1) | ||||
| 42 | 309929 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 43 | 325338 | |||
| Pas d'informations disponibles, non commandable | ||||
| 43A | 325338 | |||
| Carcasse | ||||
| 44 | 324553 | 26.95 | 32.34 | |
| Selecteur | ||||
| 45 | 322853 | 1.05 | 1.26 | |
| Commutateur | ||||
| 46 | 325337 | 32.18 | 38.61 | |
| Pas d'informations disponibles, non commandable | ||||
| 47 | 953327 | |||
| Serre Cable | ||||
| 48 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 49 | 984750 | |||
| Charbons (1 paire) | ||||
| 50 | 999041 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 51 | 955203 | 2.40 | 2.88 | |
| Self antiparasite | ||||
| 52 | 321634 | 6.15 | 7.38 | |
| BOBINE D'ARRÊT BLEUE 110 V | ||||
| 52 | 322519 | 5.46 | 6.55 | |
| Anti Parasite Marron Except For Sin,usa,can | ||||
| 53 | 322517 | 7.65 | 9.18 | |
| Bobine d'arrêt brune 110 V | ||||
| 53 | 322518 | 7.14 | 8.57 | |
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 54 | 500461Z | 17.88 | 21.45 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 54 | 500447Z | 6.60 | 7.92 | |
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| 54 | 500247Z | 6.18 | 7.42 | |
| Couvercle Poignee Dh 24pb3/pc3 | ||||
| 55 | 324554 | 14.03 | 16.83 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 56 | 301653 | 1.04 | 1.24 | |
| Terminale | ||||
| 57 | 992635 | 1.05 | 1.26 | |
| Condensateur | ||||
| 58 | 994273 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 325341 | |||
| Poignee Laterale | ||||
| 502 | 323050 | 28.53 | 34.23 | |
| Pas d'informations disponibles, non commandable | ||||
| 503 | 303709 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 971670 | |||
