Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH50SA1'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

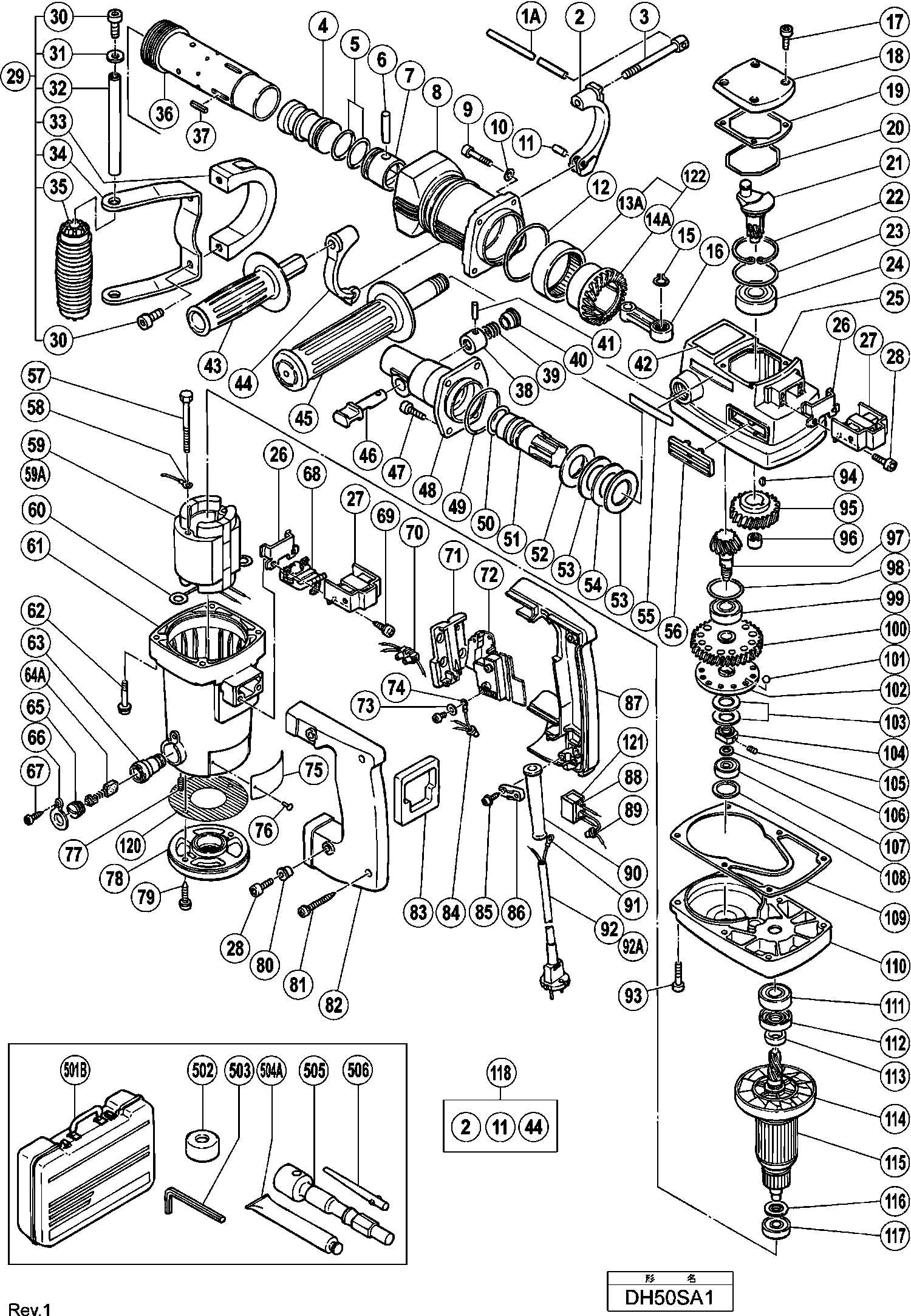

Dessins des Hikoki DH50SA1
Liste de pièces de rechange des Hikoki DH50SA1
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 1A | 971786 | |||
| Porte-poignée | ||||
| 2 | 985475 | 10.95 | 13.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 3 | 985465 | |||
| Frappeur H60ma/ka | ||||
| 4 | 993252 | 46.75 | 56.10 | |
| O Ring Dh 22vb/20dv | ||||
| 5 | 985773 | 7.95 | 9.54 | |
| Broche | ||||
| 6 | 955593 | 3.00 | 3.60 | |
| Piston | ||||
| 7 | 985772 | 52.53 | 63.03 | |
| Plus disponible, pas de remplacement | ||||
| 8 | 993247 | |||
| Verrouillage d'étanchéité Hex. Douille | ||||
| 9 | 993237 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 10 | 949432 | 1.05 | 1.26 | |
| GOUPILLE ROULANTE D6X25 (10 PIÈCES) | ||||
| 11 | 949747 | 4.50 | 5.40 | |
| Joint Torique | ||||
| 12 | 985779 | 2.40 | 2.88 | |
| Roulement A Aiguilles | ||||
| 13A | 327733 | 26.68 | 32.01 | |
| Pignon | ||||
| 14 | 985775 | 78.79 | 94.54 | |
| Troisième Pignon | ||||
| 14A | 327736 | 78.79 | 94.54 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 15 | 939542 | 1.50 | 1.80 | |
| Bielle | ||||
| 16 | 985771 | 43.86 | 52.64 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 17 | 983162 | 1.05 | 1.26 | |
| Couvercle H 41sa | ||||
| 18 | 991716 | 7.95 | 9.54 | |
| Joint | ||||
| 19 | 980749 | 1.05 | 1.26 | |
| Joint Thorique Phu | ||||
| 20 | 980744 | 2.55 | 3.06 | |
| Vilebrequin | ||||
| 21 | 985763 | 64.21 | 77.06 | |
| Circlips Dh-50sa | ||||
| 22 | 948227 | 1.35 | 1.62 | |
| O-ring Dh-50sa | ||||
| 23 | 985765 | 1.95 | 2.34 | |
| Roulement à billes 6204dducmps2s | ||||
| 24 | 6204DD | 9.00 | 10.80 | |
| Carter de Vilebrequin | ||||
| 25 | 987020 | 73.01 | 87.62 | |
| Plaque | ||||
| 26 | 980750 | 17.05 | 20.46 | |
| Amortisseur Poignee | ||||
| 27 | 980727 | 14.10 | 16.92 | |
| Vis M.5*14 | ||||
| 28 | 984509 | 1.05 | 1.26 | |
| Poignée d'arc | ||||
| 29 | 986959 | 78.79 | 94.54 | |
| Vis M8x20 par paquet de 10 | ||||
| 30 | 949656 | 5.55 | 6.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 986963 | |||
| Arbre pour support de poignée | ||||
| 32 | 986962 | 14.03 | 16.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 986960 | |||
| Support G23se For Noise Suppressor | ||||
| 34 | 986961 | 14.70 | 17.64 | |
| Poignée | ||||
| 35 | 944951 | 8.40 | 10.08 | |
| Cylindre | ||||
| 36 | 993231 | 239.11 | 286.94 | |
| Clavette 3*3*20 Till 4.2002 | ||||
| 37 | 971750 | 1.05 | 1.26 | |
| Logement De Ressort Dh38yd/h60ka | ||||
| 38 | 993241 | 18.70 | 22.44 | |
| Clips H 25pv | ||||
| 39 | 993242 | 1.65 | 1.98 | |
| Butee Dh50sb/h60ka | ||||
| 40 | 993243 | 7.95 | 9.54 | |
| Goupille Ø4*20 Till 10.1987 (till 9.1987 For Aus, | ||||
| 41 | 943364 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 43 | 985477 | |||
| Porte-poignée | ||||
| 44 | 985476 | 10.20 | 12.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 956259 | |||
| Pas d'informations disponibles, non commandable | ||||
| 46 | 300043 | |||
| Vis M.8*25 | ||||
| 47 | 985479 | 2.55 | 3.06 | |
| Boîtier Avant | ||||
| 48 | 300014 | 186.59 | 223.90 | |
| Plaq.en Caoutchouc (1) | ||||
| 49 | 986896 | 1.65 | 1.98 | |
| Joint Torique | ||||
| 50 | 986882 | 10.20 | 12.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 300013 | |||
| Rondelle Amortisseur Dh38yf/45sa | ||||
| 52 | 993235 | 12.45 | 14.94 | |
| Amortisseur | ||||
| 53 | 993234 | 5.25 | 6.30 | |
| Bague | ||||
| 54 | 993233 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 55 | 957561 | |||
| Pas d'informations disponibles, non commandable | ||||
| 56 | 991713 | |||
| Vis M 12v | ||||
| 57 | 961400 | 1.04 | 1.24 | |
| Terminal For Sui,gbr,ita,ger,aus,nor,swe,fin,den, | ||||
| 58 | 986277 | 1.04 | 1.24 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 59 | 985471E | 78.79 | 94.54 | |
| Inducteur H-55sa Includ.98 For Gbr,frg,fra,hol,de | ||||
| 59A | 985471F | 78.79 | 94.54 | |
| Raccord | ||||
| 60 | 937623 | 1.04 | 1.24 | |
| Carcasse | ||||
| 61 | 985435 | 107.94 | 129.52 | |
| Boulon Hd M6x60 | ||||
| 62 | 994085 | 1.65 | 1.98 | |
| S/e Porte Balais | ||||
| 63 | 983362 | 6.45 | 7.74 | |
| Jeu De Charbons H55sa | ||||
| 64A | 999071 | 14.40 | 17.28 | |
| Bouchon Charbon | ||||
| 65 | 961781 | 2.55 | 3.06 | |
| Protect.bouchon Phu-45 | ||||
| 66 | 981959 | 2.40 | 2.88 | |
| Vis | ||||
| 67 | 958715 | 1.04 | 1.24 | |
| Passe Fil H55sa/65sb/sd | ||||
| 68 | 985469 | 8.70 | 10.44 | |
| Vis H 55sa | ||||
| 69 | 985605 | 1.04 | 1.24 | |
| Connecteur Till 10.1999 For Aus | ||||
| 70 | 938307 | 2.13 | 2.55 | |
| Pas d'informations disponibles, non commandable | ||||
| 71 | 990082 | |||
| Interrupteur Dh38ya/h90se/h70sa For Usa | ||||
| 72 | 992891 | 22.83 | 27.39 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 73 | 949423 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 983276Z | |||
| Rivet D2,5x4,8 (10 pièces) | ||||
| 76 | 949510 | 1.04 | 1.24 | |
| Vis de réglage hexagonale M5x8 | ||||
| 77 | 938477 | 1.05 | 1.26 | |
| Couvercle H-55sa | ||||
| 78 | 985437 | 24.61 | 29.54 | |
| Vis Dh 38yf | ||||
| 79 | 985480 | 1.05 | 1.26 | |
| Entretoise | ||||
| 80 | 991711 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | 956636 | |||
| Couv.poignee H-55sa | ||||
| 82 | 983273 | 15.26 | 18.32 | |
| Joint | ||||
| 83 | 980751 | 1.35 | 1.62 | |
| Connecteur 50092 | ||||
| 84 | 959141 | 3.75 | 4.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 85 | 984750 | |||
| Serre Cable | ||||
| 86 | 960266 | 1.04 | 1.24 | |
| Couv.poignee H-55sa | ||||
| 87 | 983272 | 16.64 | 19.96 | |
| Condensateur | ||||
| 88 | 994273 | 4.29 | 5.14 | |
| Connecteur 50091 | ||||
| 89 | 959140 | 3.30 | 3.96 | |
| Entree De Cable Ø 10,7 | ||||
| 90 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 90 | 958049 | 1.04 | 1.24 | |
| Terminal For Cord | ||||
| 91 | 992810 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 500439Z | |||
| CORDON 230 VOLTS POUR L'ANGLETERRE | ||||
| 92A | 500446Z | 40.84 | 49.00 | |
| Câble 5m 2 X 1,5 H07rn-f (sans prise) | ||||
| 92A | 500460Z | 37.26 | 44.72 | |
| Vis Dh-38 | ||||
| 93 | 992803 | 1.05 | 1.26 | |
| Goupille 3X13 | ||||
| 94 | 932815 | 1.35 | 1.62 | |
| Engrenage | ||||
| 95 | 985764 | 32.18 | 38.61 | |
| Roulement A Aiguilles | ||||
| 96 | 939299 | 10.65 | 12.78 | |
| Pignon | ||||
| 97 | 985770 | 61.33 | 73.59 | |
| O Ring (s-36) | ||||
| 98 | 984483 | 1.65 | 1.98 | |
| Roulement A Bille | ||||
| 99 | 6202DD | 6.75 | 8.10 | |
| Plus disponible, pas de remplacement | ||||
| 100 | 985766 | |||
| Bille d'acier D6.35 (10 pièces) | ||||
| 101 | 959150 | 1.35 | 1.62 | |
| Plaque | ||||
| 102 | 985767 | 37.95 | 45.54 | |
| Ressort | ||||
| 103 | 985768 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 104 | 300042 | |||
| Vis Dh 50sa1 | ||||
| 105 | 985033 | 1.05 | 1.26 | |
| Bague | ||||
| 106 | 944516 | 1.04 | 1.24 | |
| Roulement A Bille | ||||
| 107 | 629VVM | 5.85 | 7.02 | |
| Bague | ||||
| 108 | 944525 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 109 | 985769 | |||
| Boîtier d'engrenage (985762) | ||||
| 110 | 993248 | 50.46 | 60.56 | |
| Roulement | ||||
| 111 | 6202VV | 7.05 | 8.46 | |
| Joint H-55sa | ||||
| 112 | 985439 | 10.95 | 13.14 | |
| Rondelle H-55sa | ||||
| 113 | 985438 | 20.76 | 24.92 | |
| Ventilateur | ||||
| 114 | 985482 | 7.35 | 8.82 | |
| ARMATURE 115 VOLT (ANCIEN 985472J) | ||||
| 115 | 985472U | 180.81 | 216.98 | |
| ARMATURE 220-230 VOLT (ANCIEN 985472G) | ||||
| 115 | 985472E | 160.46 | 192.56 | |
| Induit 240v | ||||
| 115 | 985472F | 160.46 | 192.56 | |
| Rondelle H-55sa | ||||
| 116 | 985436 | 1.05 | 1.26 | |
| Roulement à billes 6200 Vv | ||||
| 117 | 6200VV | 6.15 | 7.38 | |
| Collier Complet H-55sa Includ.1,2,28 (since 1.200 | ||||
| 118 | 985464 | 20.76 | 24.92 | |
| Filet | ||||
| 120 | 305195 | 37.95 | 45.54 | |
| Caoutchouc | ||||
| 121 | 930153 | 1.04 | 1.24 | |
| Troisième engrenage & Roulement à aiguilles | ||||
| 122 | 327737 | 105.05 | 126.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 501B | 319784 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 985468 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 872422 | |||
| Graisse (tube 30 Grammes) | ||||
| 504A | 981840 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 987018 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 987007 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 986980 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 986981 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 986982 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 986983 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 986984 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 986985 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 986986 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 986987 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 986988 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 986989 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 986990 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 986991 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 986992 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 986993 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 986994 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 986995 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 986996 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 986997 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 986998 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 986999 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 987000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 987001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 987002 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 987003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 987004 | |||
| Pas d'informations disponibles, non commandable | ||||
| 626 | 987018 | |||
| Pas d'informations disponibles, non commandable | ||||
| 627 | 987006 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 987007 | |||
| Pas d'informations disponibles, non commandable | ||||
| 629 | 985380 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 987009 | |||
| Pas d'informations disponibles, non commandable | ||||
| 631 | 987010 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 987011 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 987012 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 987013 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 987014 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 955165 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 984028 | |||
| Graisse (pot de 500 grammes) | ||||
| 638 | 980927 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 639A | 318085 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 986947 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 986948 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 986949 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 986952 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 986953 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 986954 | |||
| Pas d'informations disponibles, non commandable | ||||
| 646 | 986950 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 986951 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648 | 305074 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648A | 305074 | |||
| Graisse pour marteau-perceuse (70g) | ||||
| 649 | 308471 | 12.75 | 15.30 | |
| Plus disponible, pas de remplacement | ||||
| 650 | 318843 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 320859 | |||
