Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH50MRY'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

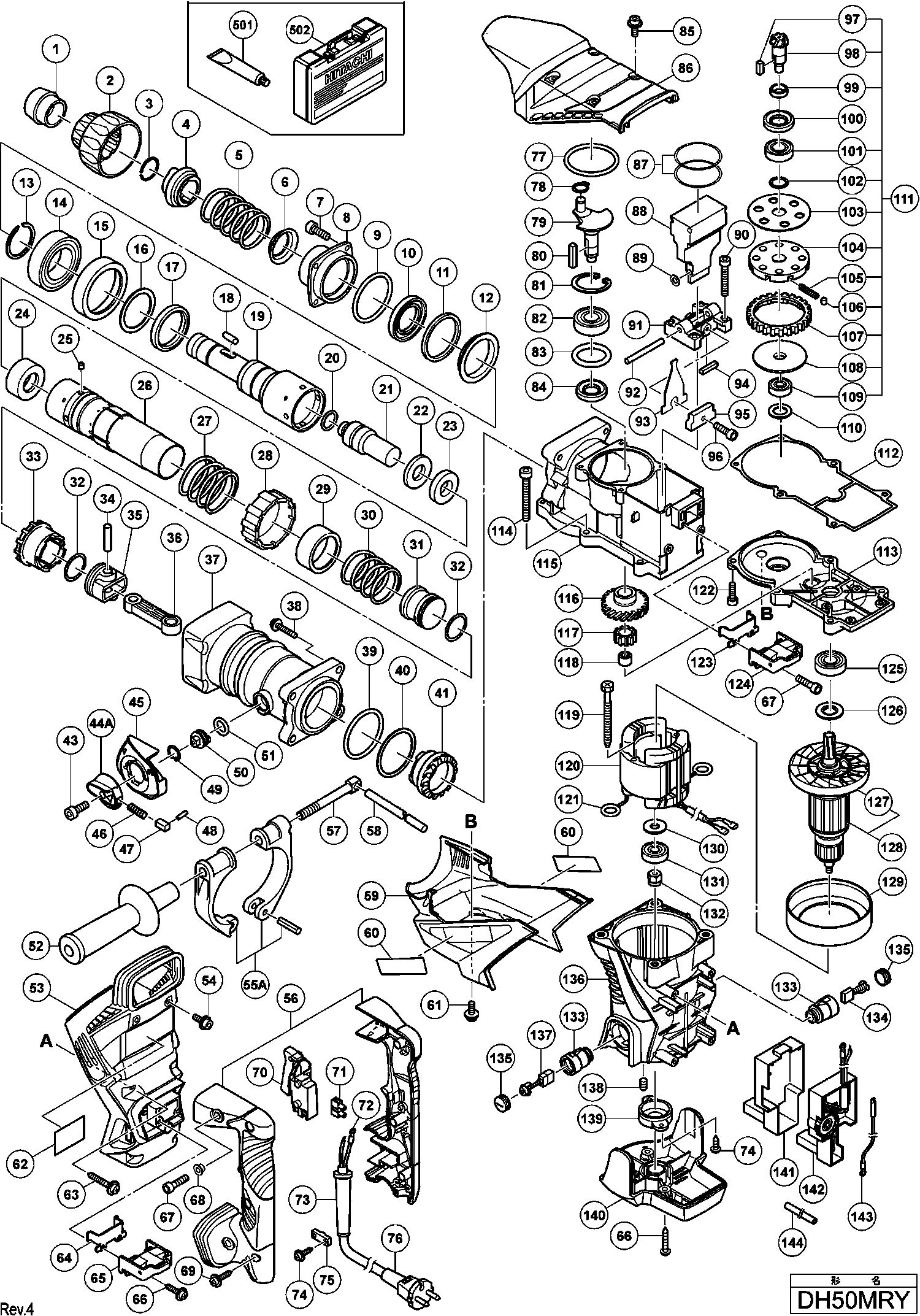

Dessins des Hikoki DH50MRY
Liste de pièces de rechange des Hikoki DH50MRY
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 1 | 313415 | |||
| Verrouillage | ||||
| 2 | 328900 | 3.30 | 3.96 | |
| Anneau de retenue | ||||
| 3 | 318590 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 328899 | |||
| Rondelle à ressort | ||||
| 5 | 313419 | 3.00 | 3.60 | |
| Cuvette | ||||
| 6 | 318589 | 4.80 | 5.76 | |
| Vis M.8*25 | ||||
| 7 | 985479 | 2.55 | 3.06 | |
| Protection Nez Dh50mb | ||||
| 8 | 318587 | 22.83 | 27.39 | |
| O-ring | ||||
| 9 | 878863 | 2.40 | 2.88 | |
| Joint Spi | ||||
| 10 | 318588 | 6.45 | 7.74 | |
| Bague en uréthane | ||||
| 11 | 318586 | 6.45 | 7.74 | |
| Porte-bague en uréthane | ||||
| 12 | 318585 | 3.30 | 3.96 | |
| Circlips Ø 40 mm | ||||
| 13 | 318582 | 5.10 | 6.12 | |
| Roulement A Billes Dh50mb/45sa | ||||
| 14 | 6008CM | 13.80 | 16.56 | |
| Coussinet | ||||
| 15 | 318581 | 25.30 | 30.36 | |
| Anneau de retenue | ||||
| 16 | 328884 | 3.30 | 3.96 | |
| Rondelle | ||||
| 17 | 328883 | 3.30 | 3.96 | |
| Rouleau à aiguilles D8x20 | ||||
| 18 | 313421 | 5.25 | 6.30 | |
| Plus disponible, pas de remplacement | ||||
| 19 | 328882 | |||
| Joint Torique | ||||
| 20 | 986104 | 1.05 | 1.26 | |
| Second Frappeur | ||||
| 21 | 328885 | 19.94 | 23.92 | |
| Rondelle | ||||
| 22 | 328886 | 7.65 | 9.18 | |
| Amortisseur | ||||
| 23 | 328887 | 3.30 | 3.96 | |
| Entretoise | ||||
| 24 | 328888 | 12.15 | 14.58 | |
| Goupille Ø8*6 | ||||
| 25 | 328891 | 1.65 | 1.98 | |
| Cylindre | ||||
| 26 | 328889 | 116.74 | 140.08 | |
| Ressort De Maintien | ||||
| 27 | 328895 | 4.80 | 5.76 | |
| Verrouillage | ||||
| 28 | 318562 | 6.45 | 7.74 | |
| Plus disponible, pas de remplacement | ||||
| 29 | 329330 | |||
| Plus disponible, pas de remplacement | ||||
| 30 | 328893 | |||
| Frappeur Dh 50mry | ||||
| 31 | 328890 | 18.15 | 21.78 | |
| Joint Torique | ||||
| 32 | 328880 | 4.80 | 5.76 | |
| Roue Dentee | ||||
| 33 | 328894 | 61.33 | 73.59 | |
| Goupille | ||||
| 34 | 328879 | 4.80 | 5.76 | |
| Piston | ||||
| 35 | 328877 | 7.05 | 8.46 | |
| Bielle | ||||
| 36 | 328878 | 7.05 | 8.46 | |
| Plus disponible, pas de remplacement | ||||
| 37 | 328896 | |||
| Vis M.8*35 | ||||
| 38 | 990083 | 1.05 | 1.26 | |
| Joint Torique | ||||
| 39 | 985779 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 40 | 328897 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 328898 | |||
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 43 | 983162 | 1.05 | 1.26 | |
| Levier de changement | ||||
| 44A | 331545 | 3.75 | 4.50 | |
| Cache | ||||
| 45 | 328901 | 3.30 | 3.96 | |
| Ressort | ||||
| 46 | 321310 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 47 | 321311 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 48 | 321312 | 1.65 | 1.98 | |
| Clip De Retenue (1) | ||||
| 49 | 311229 | 1.05 | 1.26 | |
| Selecteur Dh 45mr | ||||
| 50 | 324934 | 20.49 | 24.58 | |
| O Ring | ||||
| 51 | 873095 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 318574 | |||
| Pas d'informations disponibles, non commandable | ||||
| 53 | 328910 | |||
| Vis 5x14 | ||||
| 54 | 998485 | 1.05 | 1.26 | |
| Support de Poignée | ||||
| 55A | 331096 | 12.23 | 14.67 | |
| Poignee Complete | ||||
| 56 | 328920 | 27.23 | 32.67 | |
| Plus disponible, pas de remplacement | ||||
| 57 | 318576 | |||
| Pas d'informations disponibles, non commandable | ||||
| 58 | 971786 | |||
| Cache | ||||
| 59 | 328909 | 15.54 | 18.64 | |
| Vis Allen Hd M5x12 | ||||
| 61 | 998471 | 1.05 | 1.26 | |
| Vis à tarauder (avec bride) D5x30 (noir) | ||||
| 63 | 328707 | 1.05 | 1.26 | |
| Plaque | ||||
| 64 | 980750 | 17.05 | 20.46 | |
| Amortisseur Poignee | ||||
| 65 | 980727 | 14.10 | 16.92 | |
| Vis auto-taraudeuse (avec bride) D5x25 (noir) | ||||
| 66 | 305558 | 1.04 | 1.24 | |
| Vis M5*16 | ||||
| 67 | 990079 | 1.05 | 1.26 | |
| Entretoise | ||||
| 68 | 991711 | 1.05 | 1.26 | |
| Vis Ø 4*25 noir | ||||
| 69 | 307028 | 1.05 | 1.26 | |
| Interrupteur | ||||
| 70 | 990941 | 26.40 | 31.68 | |
| Connecteur Till 10.1999 For Aus | ||||
| 71 | 938307 | 2.13 | 2.55 | |
| Terminal M4 | ||||
| 72 | 930804 | 3.00 | 3.60 | |
| Borne | ||||
| 72 | 980063 | 1.04 | 1.24 | |
| Entree De Cable Ø 10,1 | ||||
| 73 | 938051 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 984750 | |||
| Serre Cable | ||||
| 75 | 960266 | 1.04 | 1.24 | |
| Câble 5m 2 X 1,5 H07rn-f (sans prise) | ||||
| 76 | 500460Z | 37.26 | 44.72 | |
| Joint | ||||
| 77 | 877314 | 1.95 | 2.34 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 78 | 939542 | 1.50 | 1.80 | |
| Excentrique | ||||
| 79 | 328868 | 46.75 | 56.10 | |
| Clavette 3x3x25 | ||||
| 80 | 328869 | 1.65 | 1.98 | |
| Circlips Dh-50sa | ||||
| 81 | 948227 | 1.35 | 1.62 | |
| Roulement à billes 6204dducmps2s | ||||
| 82 | 6204DD | 9.00 | 10.80 | |
| O-ring Dh-50sa | ||||
| 83 | 985765 | 1.95 | 2.34 | |
| Joint Spi | ||||
| 84 | 328867 | 4.80 | 5.76 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 85 | 994192 | 1.04 | 1.24 | |
| Capot | ||||
| 86 | 328908 | 14.99 | 17.98 | |
| O Ring | ||||
| 87 | 878713 | 2.10 | 2.52 | |
| Poids | ||||
| 88 | 328902 | 40.84 | 49.00 | |
| RONDELLE | ||||
| 89 | 957585 | 1.00 | 1.20 | |
| Vis 5x30 | ||||
| 90 | 306061 | 1.05 | 1.26 | |
| Base | ||||
| 91 | 328903 | 16.09 | 19.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 328904 | |||
| Ressort A Lame | ||||
| 93 | 328905 | 3.15 | 3.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 94 | 328907 | |||
| Ressort | ||||
| 95 | 328906 | 6.45 | 7.74 | |
| Vis M5*16 | ||||
| 96 | 990079 | 1.05 | 1.26 | |
| Clavette 3*3*8 | ||||
| 97 | 944109 | 1.70 | 2.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 98 | 328873 | |||
| Bague De Calage | ||||
| 99 | 328874 | 11.25 | 13.50 | |
| Joint Spi | ||||
| 100 | 328867 | 4.80 | 5.76 | |
| Roulement A Bille | ||||
| 101 | 6202DD | 6.75 | 8.10 | |
| Bague | ||||
| 102 | 313058 | 1.05 | 1.26 | |
| Rondelle | ||||
| 103 | 318552 | 6.45 | 7.74 | |
| Porte-Engrenages | ||||
| 104 | 318554 | 10.20 | 12.24 | |
| Ressort | ||||
| 105 | 329095 | 1.65 | 1.98 | |
| Goupille Ø 6*6 | ||||
| 106 | 313057 | 4.20 | 5.04 | |
| Plus disponible, pas de remplacement | ||||
| 107 | 328875 | |||
| Rondelle | ||||
| 108 | 328876 | 14.30 | 17.16 | |
| Roulement A Bille | ||||
| 109 | 629VVM | 5.85 | 7.02 | |
| Bague | ||||
| 110 | 944525 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 111 | 328872 | |||
| Joint | ||||
| 112 | 328881 | 3.30 | 3.96 | |
| Flasque | ||||
| 113 | 328916 | 43.86 | 52.64 | |
| Vis M6*45 | ||||
| 114 | 986940 | 1.05 | 1.26 | |
| Carter | ||||
| 115 | 328866 | 84.56 | 101.48 | |
| Engrenage | ||||
| 116 | 328870 | 29.15 | 34.98 | |
| Second Pignon | ||||
| 117 | 328871 | 12.15 | 14.58 | |
| Roulement A Aiguilles | ||||
| 118 | 939299 | 10.65 | 12.78 | |
| Vis Ø 5*50 | ||||
| 119 | 953121 | 1.04 | 1.24 | |
| Inducteur Dh 50mry Includ.121 | ||||
| 120 | 340712E | 96.25 | 115.50 | |
| Connecteur de balai de charbon | ||||
| 121 | 958032 | 1.04 | 1.24 | |
| Boulon à tête hexagonale Seal Lock M6x22 | ||||
| 122 | 321313 | 1.65 | 1.98 | |
| Plaque | ||||
| 123 | 980750 | 17.05 | 20.46 | |
| Amortisseur Poignee | ||||
| 124 | 980727 | 14.10 | 16.92 | |
| Roulement A Bille | ||||
| 125 | 6202DD | 6.75 | 8.10 | |
| Rondelle | ||||
| 126 | 980700 | 1.04 | 1.24 | |
| Ventilateur | ||||
| 127 | 318918 | 7.95 | 9.54 | |
| Induit 230v | ||||
| 128 | 360819E | 198.28 | 237.93 | |
| Induit 110–115 V | ||||
| 128 | 360819C | 185.13 | 222.16 | |
| Baffle | ||||
| 129 | 328917 | 3.30 | 3.96 | |
| Rondelle | ||||
| 130 | 944954 | 1.05 | 1.26 | |
| Roulement Cr12v H90sc | ||||
| 131 | 6201VV | 6.45 | 7.74 | |
| Aimant | ||||
| 132 | 301797 | 6.75 | 8.10 | |
| Porte Charbon | ||||
| 133 | 980487 | 5.68 | 6.81 | |
| Jeu De Charbons (1 paire) | ||||
| 134 | 999044 | 4.50 | 5.40 | |
| Bouchon De Charbon | ||||
| 135 | 940540 | 1.04 | 1.24 | |
| Carter | ||||
| 136 | 328915 | 49.64 | 59.56 | |
| Charbons Autorupteurs For Sin,mal | ||||
| 137 | 999074 | 14.40 | 17.28 | |
| Vis de réglage hexagonale M5x8 | ||||
| 138 | 938477 | 1.05 | 1.26 | |
| Logement Roulement | ||||
| 139 | 328918 | 9.30 | 11.16 | |
| Capot Inferieur | ||||
| 140 | 328919 | 12.15 | 14.58 | |
| Protection | ||||
| 141 | 328914 | 4.80 | 5.76 | |
| Controleur | ||||
| 142 | 328913 | 122.51 | 147.02 | |
| VARIATEUR DE VITESSE 110 VOLTS | ||||
| 142 | 328911 | 114.40 | 137.28 | |
| Fil interne | ||||
| 143 | 317113 | 3.30 | 3.96 | |
| Tube en vinyle (i.d.9.5xt0.56x85) | ||||
| 144 | 326541 | 1.65 | 1.98 | |
| Graisse (tube 30 Grammes) | ||||
| 501 | 981840 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 328921 | |||
| Graisse pour marteau-perceuse (70g) | ||||
| 601 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 602 | 980927 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 603 | 320859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 318085 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313448 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 313456 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313449 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 313457 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 313450 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 313458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 313451 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 313459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 313452 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 313460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 313453 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 313461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 313454 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 313462 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 313455 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 313463 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 944460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 944461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 993038 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 944500 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 944477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 629 | 313465 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 955994 | |||
| Pas d'informations disponibles, non commandable | ||||
| 631 | 955995 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 955996 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 955997 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 955998 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 955999 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 956000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 956001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 955154 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 955166 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 955155 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 955167 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 956002 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 956003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 955157 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 955168 | |||
| Pas d'informations disponibles, non commandable | ||||
| 646 | 956004 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 956005 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648 | 955159 | |||
| Pas d'informations disponibles, non commandable | ||||
| 649 | 955169 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 956006 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 956007 | |||
| Pas d'informations disponibles, non commandable | ||||
| 652 | 956728 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653 | 956743 | |||
| Pas d'informations disponibles, non commandable | ||||
| 654 | 313466 | |||
| Pas d'informations disponibles, non commandable | ||||
| 655 | 313467 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 956009 | |||
| Pas d'informations disponibles, non commandable | ||||
| 657 | 955165 | |||
| Pas d'informations disponibles, non commandable | ||||
| 658 | 321813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 659 | 313468 | |||
| Pas d'informations disponibles, non commandable | ||||
| 660 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 661 | 930515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 662 | 313469 | |||
| Pas d'informations disponibles, non commandable | ||||
| 663 | 313470 | |||
| Pas d'informations disponibles, non commandable | ||||
| 664 | 313471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 665 | 313472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 666 | 313473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 667 | 313474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 668 | 313475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 669 | 313476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 670 | 313478 | |||
| Pas d'informations disponibles, non commandable | ||||
| 671 | 313477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 672 | 313479 | |||
