Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH45MR'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

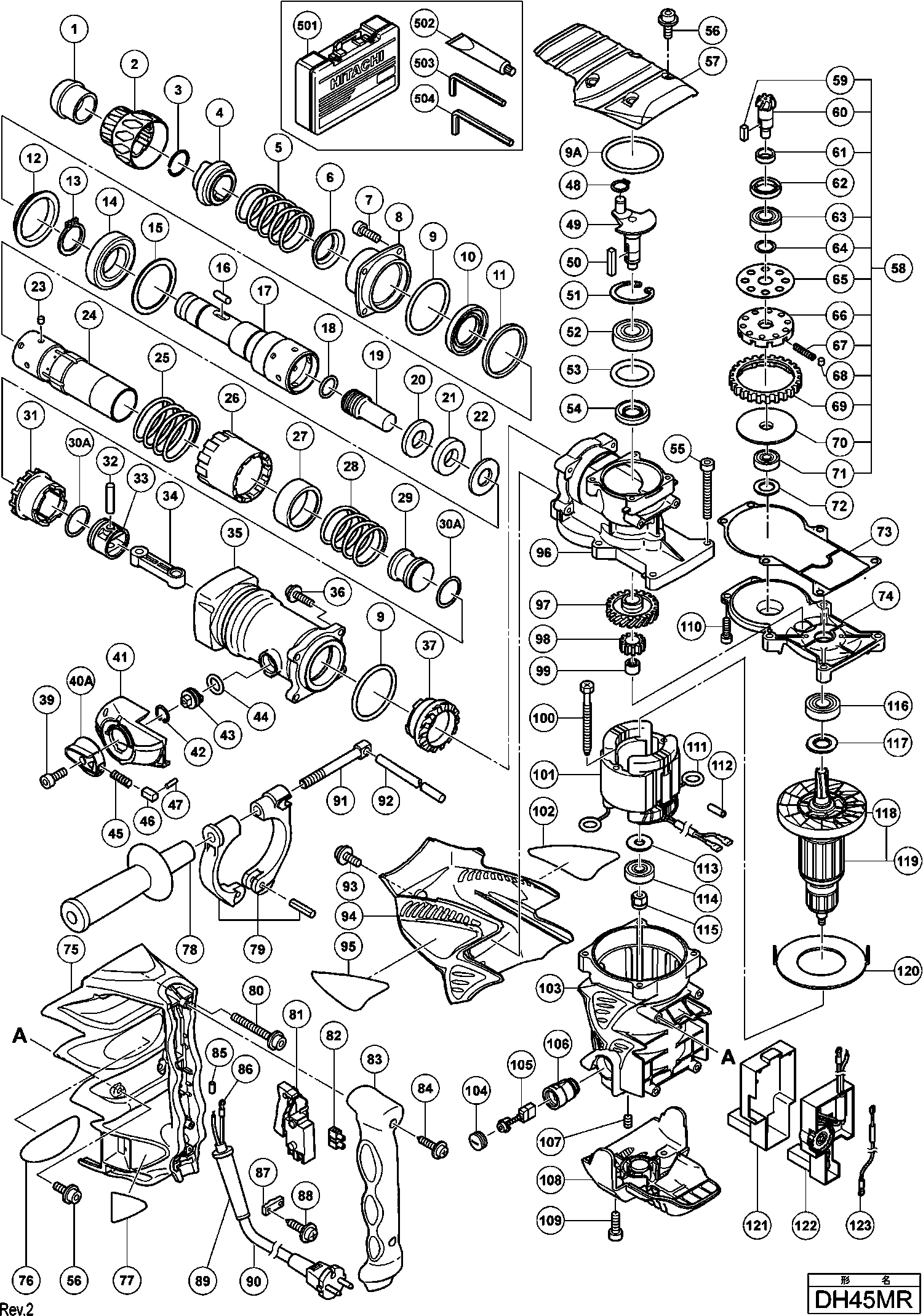

Dessins des Hikoki DH45MR
Liste de pièces de rechange des Hikoki DH45MR
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle Avant Dh 40mr/50mry | ||||
| 1 | 321306 | 3.30 | 3.96 | |
| Verouillage Dh 40mr | ||||
| 2 | 321305 | 4.80 | 5.76 | |
| Anneau de retenue | ||||
| 3 | 318590 | 1.65 | 1.98 | |
| Logement D'olives Dh40mr | ||||
| 4 | 321304 | 22.83 | 27.39 | |
| Rondelle à ressort | ||||
| 5 | 321303 | 4.80 | 5.76 | |
| Appui De Ressort (a) | ||||
| 6 | 321302 | 4.80 | 5.76 | |
| Vis Ø 16x25 | ||||
| 7 | 981942 | 1.65 | 1.98 | |
| Flasque Avant Dh 40mr | ||||
| 8 | 321300 | 20.49 | 24.58 | |
| O Ring (1as-60) Since 9.1979 | ||||
| 9 | 956996 | 3.00 | 3.60 | |
| O Ring | ||||
| 9A | 878867 | 3.30 | 3.96 | |
| Joint Spi Dh 40mr | ||||
| 10 | 321301 | 6.45 | 7.74 | |
| Plaq.en Caoutchouc (1) | ||||
| 11 | 325229 | 3.30 | 3.96 | |
| Porte-Bague en Uréthane | ||||
| 12 | 315868 | 3.30 | 3.96 | |
| Rondelle Elastique | ||||
| 13 | 948131 | 1.65 | 1.98 | |
| Roulement | ||||
| 14 | 6007DD | 14.25 | 17.10 | |
| Bague Acier Dh 40mr | ||||
| 15 | 321297 | 3.30 | 3.96 | |
| Rouleau à aiguilles D8x20 | ||||
| 16 | 313421 | 5.25 | 6.30 | |
| Plus disponible, pas de remplacement | ||||
| 17 | 324919 | |||
| O Ring | ||||
| 18 | 324921 | 3.30 | 3.96 | |
| Second Frappeur | ||||
| 19 | 324920 | 14.10 | 16.92 | |
| O Ring | ||||
| 20 | 324922 | 6.45 | 7.74 | |
| Amortisseur | ||||
| 21 | 324923 | 3.30 | 3.96 | |
| Rondelle | ||||
| 22 | 324924 | 6.45 | 7.74 | |
| Goupille Ø 6*6 | ||||
| 23 | 313057 | 4.20 | 5.04 | |
| Cylindre | ||||
| 24 | 324925 | 87.59 | 105.10 | |
| Ressort De Maintien | ||||
| 25 | 324930 | 1.65 | 1.98 | |
| Bague Crantee | ||||
| 26 | 324931 | 4.80 | 5.76 | |
| Support de ressort (b) | ||||
| 27 | 324927 | 6.45 | 7.74 | |
| Ressort | ||||
| 28 | 324928 | 1.65 | 1.98 | |
| Frappeur Dh45mr | ||||
| 29 | 324926 | 14.10 | 16.92 | |
| Joint Torique | ||||
| 30A | 325297 | 3.30 | 3.96 | |
| Bague Crantee Dh 45mr | ||||
| 31 | 324929 | 55.41 | 66.50 | |
| Goupille | ||||
| 32 | 324917 | 4.80 | 5.76 | |
| Piston | ||||
| 33 | 324915 | 6.45 | 7.74 | |
| Bielle | ||||
| 34 | 324916 | 6.45 | 7.74 | |
| Plus disponible, pas de remplacement | ||||
| 35 | 324932 | |||
| Vis Dh 38ya | ||||
| 36 | 991712 | 1.05 | 1.26 | |
| Pignon | ||||
| 37 | 324933 | 43.86 | 52.64 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 39 | 983162 | 1.05 | 1.26 | |
| Levier de changement | ||||
| 40A | 331545 | 3.75 | 4.50 | |
| Carter | ||||
| 41 | 324935 | 3.30 | 3.96 | |
| Clip De Retenue (1) | ||||
| 42 | 311229 | 1.05 | 1.26 | |
| Selecteur Dh 45mr | ||||
| 43 | 324934 | 20.49 | 24.58 | |
| O Ring | ||||
| 44 | 873095 | 1.04 | 1.24 | |
| Ressort | ||||
| 45 | 321310 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 46 | 321311 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 47 | 321312 | 1.65 | 1.98 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 48 | 939540 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 49 | 324909 | |||
| Clavette 3*3*20 Till 4.2002 | ||||
| 50 | 971750 | 1.05 | 1.26 | |
| Circlips | ||||
| 51 | 948391 | 1.65 | 1.98 | |
| Roulement à billes 6203dducmav2s | ||||
| 52 | 6203DD | 7.65 | 9.18 | |
| O-ring H 41sa | ||||
| 53 | 996363 | 1.65 | 1.98 | |
| Joint H 45sa/phu 45 | ||||
| 54 | 971745 | 4.50 | 5.40 | |
| Vis M6*45 | ||||
| 55 | 986940 | 1.05 | 1.26 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 56 | 994192 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 57 | 324937 | |||
| Pas d'informations disponibles, non commandable | ||||
| 58 | 324912 | |||
| Clavette 3*3*8 | ||||
| 59 | 944109 | 1.70 | 2.04 | |
| Pignon Dh 45mr | ||||
| 60 | 324913 | 17.05 | 20.46 | |
| Bague | ||||
| 61 | 321279 | 8.40 | 10.08 | |
| Joint Dh 40yb | ||||
| 62 | 313050 | 3.90 | 4.68 | |
| Roulement A Billes | ||||
| 63 | 6002DD | 7.05 | 8.46 | |
| Bague | ||||
| 64 | 313058 | 1.05 | 1.26 | |
| Rondelle | ||||
| 65 | 313053 | 3.60 | 4.32 | |
| Disque D Embrayage | ||||
| 66 | 321281 | 17.88 | 21.45 | |
| Ressort | ||||
| 67 | 321282 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 68 | 320343 | |||
| Roue Crantee | ||||
| 69 | 324914 | 32.18 | 38.61 | |
| Bague De Calage | ||||
| 70 | 321283 | 14.30 | 17.16 | |
| Roulement A Bille | ||||
| 71 | 629VVM | 5.85 | 7.02 | |
| Bague | ||||
| 72 | 944525 | 1.05 | 1.26 | |
| Joint | ||||
| 73 | 325230 | 3.30 | 3.96 | |
| Carter | ||||
| 74 | 324944 | 32.18 | 38.61 | |
| Poignee | ||||
| 75 | 324947 | 20.49 | 24.58 | |
| Étiquette Sds Max | ||||
| 77 | 324938 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 78 | 313078 | |||
| Collier Dh 40yb | ||||
| 79 | 313079 | 16.09 | 19.30 | |
| Vis Ø5x40 | ||||
| 80 | 980673 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 81 | 313093 | |||
| Connecteur Till 10.1999 For Aus | ||||
| 82 | 938307 | 2.13 | 2.55 | |
| Capot Poignee | ||||
| 83 | 324948 | 12.15 | 14.58 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 84 | 301653 | 1.04 | 1.24 | |
| Manchon à cabler | ||||
| 85 | 981373 | 1.05 | 1.26 | |
| Terminal M4 | ||||
| 86 | 930804 | 3.00 | 3.60 | |
| Borne | ||||
| 86 | 980063 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 87 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 88 | 984750 | |||
| Entree De Cable Ø 10,1 | ||||
| 89 | 938051 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 90 | 500391Z | |||
| Boulon Dh 40yb | ||||
| 91 | 313080 | 11.85 | 14.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 971786 | |||
| Vis Allen Hd M5x12 | ||||
| 93 | 998471 | 1.05 | 1.26 | |
| Capot (a) | ||||
| 94 | 324936 | 14.03 | 16.83 | |
| Carter | ||||
| 96 | 324908 | 46.75 | 56.10 | |
| Engrenage | ||||
| 97 | 324910 | 23.38 | 28.05 | |
| emepignon | ||||
| 98 | 324911 | 12.75 | 15.30 | |
| Roulement A Aiguilles | ||||
| 99 | 939299 | 10.65 | 12.78 | |
| Vis Ø5*60 | ||||
| 100 | 961501 | 1.04 | 1.24 | |
| Inducteur Includ.111 | ||||
| 101 | 340646E | 75.90 | 91.08 | |
| VELD 110-115 VOLT | ||||
| 101 | 340646C | 64.46 | 77.35 | |
| Carter | ||||
| 103 | 324943 | 87.59 | 105.10 | |
| Bouchon Charbon | ||||
| 104 | 945161 | 1.20 | 1.44 | |
| Jeu De Charbons H55sa | ||||
| 105 | 999071 | 14.40 | 17.28 | |
| S/e Porte Balais | ||||
| 106 | 962777 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 107 | 938477 | 1.05 | 1.26 | |
| Capot | ||||
| 108 | 324946 | 9.00 | 10.80 | |
| Vis D5*20 | ||||
| 109 | 984508 | 1.05 | 1.26 | |
| Boulon à tête hexagonale Seal Lock M6x22 | ||||
| 110 | 321313 | 1.65 | 1.98 | |
| Raccord | ||||
| 111 | 937623 | 1.04 | 1.24 | |
| Tube | ||||
| 112 | 321322 | 1.65 | 1.98 | |
| Rondelle H-55sa | ||||
| 113 | 985436 | 1.05 | 1.26 | |
| Roulement à billes 6200 Vv | ||||
| 114 | 6200VV | 6.15 | 7.38 | |
| Aimant | ||||
| 115 | 318721 | 17.60 | 21.12 | |
| Roulement A Bille | ||||
| 116 | 6202DD | 6.75 | 8.10 | |
| Rondelle | ||||
| 117 | 980700 | 1.04 | 1.24 | |
| Ventilateur | ||||
| 118 | 318918 | 7.95 | 9.54 | |
| ANKER 110-115 VOLT | ||||
| 119 | 360737C | 125.34 | 150.41 | |
| Baffle | ||||
| 120 | 324945 | 4.80 | 5.76 | |
| Caisse (b) Dh45mr | ||||
| 121 | 324942 | 4.80 | 5.76 | |
| TOERENREGELAAR 110-115 VOLT | ||||
| 122 | 324940 | 99.00 | 118.80 | |
| Fil interne | ||||
| 123 | 317113 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 324820 | |||
| Graisse (tube 30 Grammes) | ||||
| 502 | 981840 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 944459 | |||
| Graisse pour marteau-perceuse (70g) | ||||
| 601 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 602 | 980927 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 603 | 320859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 318085 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313448 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 313456 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313449 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 313457 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 313450 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 313458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 313451 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 313459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 313452 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 313460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 313453 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 313461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 313454 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 313462 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 313455 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 313463 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 944460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 944461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 993038 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 944500 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 944477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 629 | 313465 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 955994 | |||
| Pas d'informations disponibles, non commandable | ||||
| 631 | 955995 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 955996 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 955997 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 955998 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 955999 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 956000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 956001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 955154 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 955166 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 955155 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 955167 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 956002 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 956003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 955157 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 955168 | |||
| Pas d'informations disponibles, non commandable | ||||
| 646 | 956004 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 956005 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648 | 955159 | |||
| Pas d'informations disponibles, non commandable | ||||
| 649 | 955169 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 313466 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 313467 | |||
| Pas d'informations disponibles, non commandable | ||||
| 652 | 956009 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653 | 955165 | |||
| Pas d'informations disponibles, non commandable | ||||
| 654 | 321813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 655 | 313468 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 657 | 313469 | |||
| Pas d'informations disponibles, non commandable | ||||
| 658 | 313470 | |||
| Pas d'informations disponibles, non commandable | ||||
| 659 | 313471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 660 | 313472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 661 | 313473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 662 | 313474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 663 | 313475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 664 | 313476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 665 | 313478 | |||
| Pas d'informations disponibles, non commandable | ||||
| 666 | 313477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 667 | 313479 | |||
| Pas d'informations disponibles, non commandable | ||||
| 668 | 956006 | |||
| Pas d'informations disponibles, non commandable | ||||
| 669 | 956007 | |||
