Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH45MEY'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

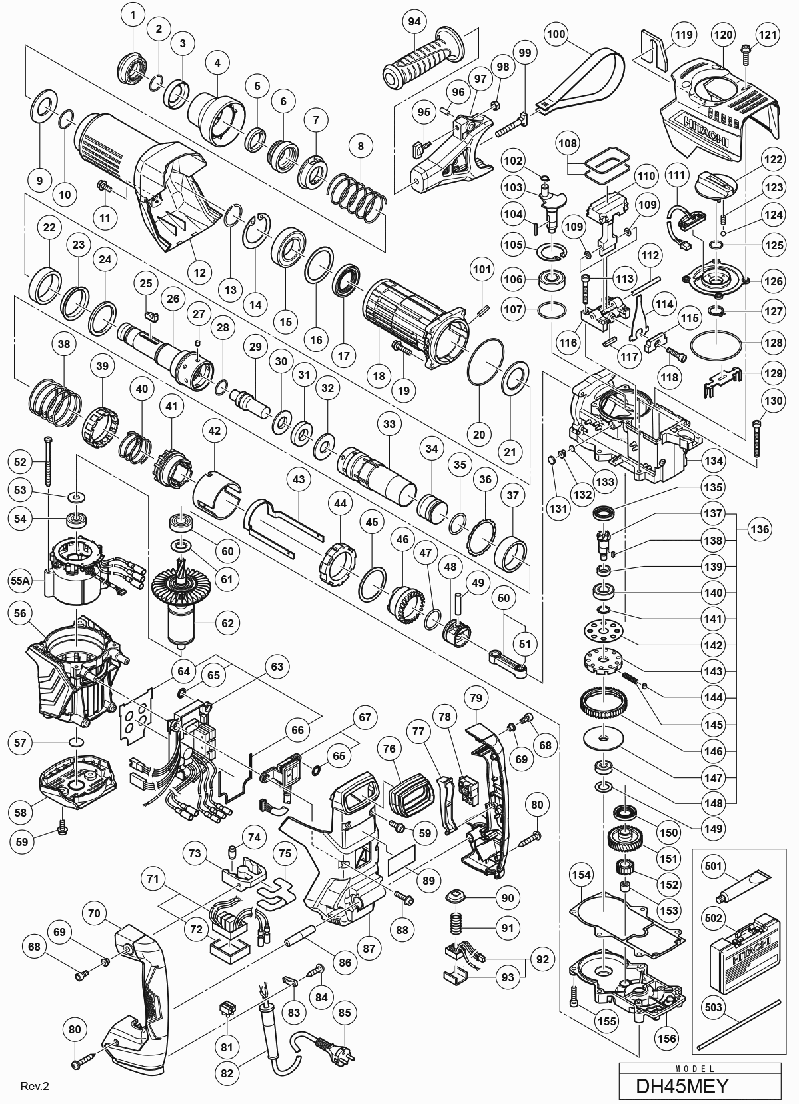

Dessins des Hikoki DH45MEY
Liste de pièces de rechange des Hikoki DH45MEY
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle de manivelle | ||||
| *120B | 338161 | 4.05 | 4.86 | |
| Pas d'informations disponibles, non commandable | ||||
| *503 | 971786 | |||
| Ensemble Stator Fet Pcb 100v-127v depuis 2.2015 | ||||
| *55A | 340921 | 42.35 | 50.82 | |
| Rotor | ||||
| *62 | 360992 | 149.19 | 179.02 | |
| Contrôleur 100v-127v | ||||
| *63 | 338182 | 96.94 | 116.32 | |
| Ensemble de filtres PCB 100v-127v | ||||
| *71 | 338180 | 12.45 | 14.94 | |
| Ensemble de filtres PCB 220v-240v | ||||
| *71 | 338181 | 12.45 | 14.94 | |
| Entree De Cable Ø 10,7 | ||||
| *82 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| *82 | 958049 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| *85 | 500488Z | |||
| Boulon à ailettes | ||||
| *95 | 337577 | 1.04 | 1.24 | |
| Goupille Ø2x8 Nr 90gc | ||||
| *96 | 949859 | 1.20 | 1.44 | |
| Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
| *98 | 949556 | 1.05 | 1.26 | |
| Couvercle Avant H 45/h 60ma/mr | ||||
| 1 | 337562 | 2.85 | 3.42 | |
| Anneau de retenue | ||||
| 2 | 318590 | 1.65 | 1.98 | |
| Rondelle de retenue | ||||
| 3 | 338155 | 4.80 | 5.76 | |
| Verrouillage H45mr | ||||
| 4 | 338154 | 1.80 | 2.16 | |
| Amortisseur de retenue (a) | ||||
| 5 | 339053 | 9.75 | 11.70 | |
| Plus disponible, pas de remplacement | ||||
| 6 | 338153 | |||
| Porte-verrou de mèche | ||||
| 6A | 370669 | 9.15 | 10.98 | |
| Plaque de poussée | ||||
| 7 | 339051 | 13.05 | 15.66 | |
| Ressort de retenue | ||||
| 8 | 339052 | 1.95 | 2.34 | |
| Support de ressort (a) | ||||
| 9 | 337557 | 1.20 | 1.44 | |
| Support de ressort (a) | ||||
| 9A | 371145 | 1.04 | 1.24 | |
| Joint torique (S-26) | ||||
| 10 | 872470 | 1.65 | 1.98 | |
| Vis Allen Hd M5x12 | ||||
| 11 | 998471 | 1.05 | 1.26 | |
| Couvercle de boîtier de cylindre | ||||
| 12 | 338120 | 11.55 | 13.86 | |
| Circlips Pour Ø 35 | ||||
| 13 | 318757 | 6.45 | 7.74 | |
| Bague de retenue pour trou D62 | ||||
| 14 | 321839 | 3.30 | 3.96 | |
| Roulement | ||||
| 15 | 6007DD | 14.25 | 17.10 | |
| Bague Acier Dh 40mr | ||||
| 16 | 321297 | 3.30 | 3.96 | |
| Joint Spi Dh 40mr | ||||
| 17 | 321301 | 6.45 | 7.74 | |
| Boîtier de cylindre | ||||
| 18 | 338121 | 38.91 | 46.70 | |
| Vis Dh 38ya | ||||
| 19 | 991712 | 1.05 | 1.26 | |
| Joint torique (f) W6v3/w6va3 | ||||
| 20 | 338142 | 1.05 | 1.26 | |
| Porte-amortisseur de retenue | ||||
| 21 | 338124 | 5.85 | 7.02 | |
| Amortisseur de retenue (b) | ||||
| 22 | 338123 | 4.35 | 5.22 | |
| Manchon amortisseur | ||||
| 23 | 339047 | 1.05 | 1.26 | |
| Rondelle d'amortissement de retenue | ||||
| 24 | 338122 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 25 | 337554 | |||
| Verrou de Bit | ||||
| 25A | 370654 | 4.95 | 5.94 | |
| Manchon de retenue | ||||
| 26 | 338125 | 43.86 | 52.64 | |
| Goupille Ø 6*6 | ||||
| 27 | 313057 | 4.20 | 5.04 | |
| O Ring | ||||
| 28 | 324921 | 3.30 | 3.96 | |
| Deuxième Marteau | ||||
| 29 | 338126 | 17.33 | 20.79 | |
| Rondelle d'amortisseur | ||||
| 30 | 338127 | 6.90 | 8.28 | |
| Amortisseur | ||||
| 31 | 324923 | 3.30 | 3.96 | |
| Support d'amortisseur | ||||
| 32 | 338128 | 4.65 | 5.58 | |
| Cylindre | ||||
| 33 | 338129 | 37.13 | 44.55 | |
| Frappeur | ||||
| 34 | 338133 | 12.30 | 14.76 | |
| Joint torique (e) | ||||
| 35 | 338134 | 1.05 | 1.26 | |
| Rondelle ressort de verrouillage | ||||
| 36 | 338136 | 1.04 | 1.24 | |
| Porte-ressort (b) | ||||
| 37 | 338130 | 1.65 | 1.98 | |
| Ressort de verrouillage | ||||
| 38 | 338137 | 1.50 | 1.80 | |
| Manchon de Verrouillage | ||||
| 39 | 338135 | 1.20 | 1.44 | |
| Manchon de Verrouillage | ||||
| 39A | 338135 | 1.20 | 1.44 | |
| Ressort d'embrayage | ||||
| 40 | 338131 | 1.50 | 1.80 | |
| Embrayage | ||||
| 41 | 338132 | 35.06 | 42.08 | |
| Douille (1) | ||||
| 42 | 338138 | 1.35 | 1.62 | |
| Coulisseau (1) | ||||
| 43 | 338157 | 2.70 | 3.24 | |
| Métal (a) | ||||
| 44 | 338139 | 8.25 | 9.90 | |
| Rondelle métallique | ||||
| 45 | 338140 | 1.05 | 1.26 | |
| Roue Conique (1) | ||||
| 46 | 338141 | 13.05 | 15.66 | |
| Joint torique (e) | ||||
| 47 | 338134 | 1.05 | 1.26 | |
| Piston | ||||
| 48 | 338147 | 7.20 | 8.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 49 | 338149 | |||
| ZUIGERPIN (OUD 338149) | ||||
| 49A | 375273 | 3.48 | 4.18 | |
| Bielle incl.43 | ||||
| 50 | 339049 | 11.70 | 14.04 | |
| Roulement A Aiguilles | ||||
| 51 | 335303 | 4.35 | 5.22 | |
| Vis Ø5*60 | ||||
| 52 | 961501 | 1.04 | 1.24 | |
| Rondelle | ||||
| 53 | 944954 | 1.05 | 1.26 | |
| Roulement Cr12v H90sc | ||||
| 54 | 6201VV | 6.45 | 7.74 | |
| Ensemble de capteurs de stator Pcb 220v-240v | ||||
| 55 | 340899 | 41.39 | 49.66 | |
| Ensemble Stator Fet Pcb 100v-127v depuis 2.2015 | ||||
| 55A | 340921 | 42.35 | 50.82 | |
| Carter | ||||
| 56 | 338168 | 22.96 | 27.56 | |
| Joint anti-poussière | ||||
| 57 | 333225 | 1.05 | 1.26 | |
| Couvercle | ||||
| 58 | 338170 | 2.40 | 2.88 | |
| Vis 5x14 | ||||
| 59 | 998485 | 1.05 | 1.26 | |
| Roulement A Bille | ||||
| 60 | 6202DD | 6.75 | 8.10 | |
| Rondelle | ||||
| 61 | 980700 | 1.04 | 1.24 | |
| Rotor | ||||
| 62 | 360992 | 149.19 | 179.02 | |
| Contrôleur 100v-127v | ||||
| 63 | 338182 | 96.94 | 116.32 | |
| Contrôleur 220v-240v | ||||
| 63 | 338183 | 96.94 | 116.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 63A | 383250 | |||
| Feuille de caoutchouc (c) | ||||
| 64 | 339056 | 2.25 | 2.70 | |
| Feuille de caoutchouc (a) | ||||
| 65 | 339055 | 1.04 | 1.24 | |
| Feuille de caoutchouc (d) | ||||
| 66 | 339057 | 1.65 | 1.98 | |
| Assemblage de panneau Incl.65 | ||||
| 67 | 338184 | 14.40 | 17.28 | |
| Boulon à tête sphérique M5x12 auto-verrouillable | ||||
| 68 | 991690 | 1.05 | 1.26 | |
| Entretoise | ||||
| 69 | 991711 | 1.05 | 1.26 | |
| Poignée (a) | ||||
| 70 | 338173 | 5.55 | 6.66 | |
| Ensemble de filtres PCB 220v-240v | ||||
| 71 | 338181 | 12.45 | 14.94 | |
| Ensemble de filtres PCB 100v-127v | ||||
| 71 | 338180 | 12.45 | 14.94 | |
| Emballage de filtre | ||||
| 72 | 339058 | 1.20 | 1.44 | |
| Support | ||||
| 73 | 310123 | 11.85 | 14.22 | |
| Caoutchouc d'amortissement de poignée | ||||
| 74 | 310124 | 4.20 | 5.04 | |
| Support de poignée Pour Esp,ind,ina | ||||
| 75 | 338162 | 1.04 | 1.24 | |
| Soufflets | ||||
| 76 | 338176 | 4.80 | 5.76 | |
| Gachette (1) | ||||
| 77 | 337588 | 1.04 | 1.24 | |
| Commutateur | ||||
| 78 | 337587 | 13.95 | 16.74 | |
| Poignée (b) | ||||
| 79 | 338174 | 5.55 | 6.66 | |
| Vis Ø 4*25 noir | ||||
| 80 | 307028 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | 958308Z | |||
| Entree De Cable Ø 10,7 | ||||
| 82 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 82 | 958049 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 83 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 84 | 984750 | |||
| Plus disponible, pas de remplacement | ||||
| 85 | 500446Z | |||
| Arbre de poignée | ||||
| 86 | 338175 | 1.04 | 1.24 | |
| Couvercle Arrière | ||||
| 87 | 338197 | 7.35 | 8.82 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 88 | 994192 | 1.04 | 1.24 | |
| Bouton-poussoir | ||||
| 90 | 338171 | 1.05 | 1.26 | |
| Ressort | ||||
| 91 | 338172 | 1.05 | 1.26 | |
| Platine de verrouillage (a) incl. 93 | ||||
| 92 | 338185 | 8.70 | 10.44 | |
| Emballage (a) | ||||
| 93 | 339059 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 94 | 330209 | |||
| Boulon à ailettes | ||||
| 95 | 337577 | 1.04 | 1.24 | |
| Support | ||||
| 97 | 338166 | 4.35 | 5.22 | |
| Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
| 98 | 949556 | 1.05 | 1.26 | |
| Boulon Dh 40yb | ||||
| 99 | 333227 | 13.58 | 16.29 | |
| BANDE | ||||
| 100 | 338165 | 6.00 | 7.20 | |
| Goupille Ø2x8 Nr 90gc | ||||
| 101 | 949859 | 1.20 | 1.44 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 102 | 939540 | 1.95 | 2.34 | |
| Vilebrequin | ||||
| 103 | 338144 | 25.16 | 30.20 | |
| Clavette 3*3*20 Till 4.2002 | ||||
| 104 | 971750 | 1.05 | 1.26 | |
| Circlips | ||||
| 105 | 948391 | 1.65 | 1.98 | |
| Roulement à billes 6203dducmav2s | ||||
| 106 | 6203DD | 7.65 | 9.18 | |
| O-ring H 41sa | ||||
| 107 | 996363 | 1.65 | 1.98 | |
| O Ring | ||||
| 108 | 878713 | 2.10 | 2.52 | |
| Bague | ||||
| 109 | 338191 | 1.04 | 1.24 | |
| Poids | ||||
| 110 | 338195 | 43.31 | 51.98 | |
| Sur carte de verrouillage (b) | ||||
| 111 | 338179 | 7.35 | 8.82 | |
| Broche de poids | ||||
| 112 | 338192 | 3.90 | 4.68 | |
| Vis 5x30 | ||||
| 113 | 306061 | 1.05 | 1.26 | |
| Ressort à lames (a) | ||||
| 114 | 338193 | 1.05 | 1.26 | |
| Ressort | ||||
| 115 | 328906 | 6.45 | 7.74 | |
| Plaque De Base | ||||
| 116 | 338190 | 10.35 | 12.42 | |
| Butoir de Poids | ||||
| 117 | 338194 | 1.04 | 1.24 | |
| Vis M5*16 | ||||
| 118 | 990079 | 1.05 | 1.26 | |
| Joint en feutre (d) | ||||
| 119 | 339050 | 2.25 | 2.70 | |
| Couvercle de manivelle | ||||
| 120 | 338161 | 4.05 | 4.86 | |
| Boulon à tête hex. (avec bride) M5x18 | ||||
| 121 | 338177 | 1.04 | 1.24 | |
| Levier de changement | ||||
| 122 | 338159 | 2.10 | 2.52 | |
| Ressort de levier | ||||
| 123 | 337567 | 1.04 | 1.24 | |
| Bille d'acier D4.76 (10 pièces) | ||||
| 124 | 959149 | 1.04 | 1.24 | |
| O Ring (s-18) | ||||
| 125 | 878885 | 1.05 | 1.26 | |
| Support du levier d'arbre | ||||
| 126 | 338158 | 4.20 | 5.04 | |
| Bague D20 (10 pièces) | ||||
| 127 | 939547 | 3.90 | 4.68 | |
| O-ring (d.i. 74,5) | ||||
| 128 | 326257 | 3.30 | 3.96 | |
| Plaque de Changement | ||||
| 129 | 338156 | 1.20 | 1.44 | |
| Vis M6*45 | ||||
| 130 | 986940 | 1.05 | 1.26 | |
| Feutre | ||||
| 131 | 324544 | 1.65 | 1.98 | |
| VALVE | ||||
| 132 | 339048 | 1.20 | 1.44 | |
| Joint en feutre (a) | ||||
| 133 | 339054 | 1.04 | 1.24 | |
| Carter de vilebrequin | ||||
| 134 | 338143 | 61.33 | 73.59 | |
| Joint Dh 40yb | ||||
| 135 | 313050 | 3.90 | 4.68 | |
| Slip Clutch Ass'y Incl.94,115,116,118-126 | ||||
| 136 | 338178 | 51.29 | 61.54 | |
| Pignon conique | ||||
| 137 | 338150 | 7.65 | 9.18 | |
| Clavette 3*3*8 | ||||
| 138 | 944109 | 1.70 | 2.04 | |
| Collier | ||||
| 139 | 338151 | 1.20 | 1.44 | |
| Roulement A Billes | ||||
| 140 | 6002DD | 7.05 | 8.46 | |
| Bague | ||||
| 141 | 313058 | 1.05 | 1.26 | |
| Rondelle | ||||
| 142 | 313053 | 3.60 | 4.32 | |
| Disque D Embrayage | ||||
| 143 | 321281 | 17.88 | 21.45 | |
| Pas d'informations disponibles, non commandable | ||||
| 144 | 320343 | |||
| Aiguille (10) | ||||
| 144A | 331217 | 1.05 | 1.26 | |
| Ressort | ||||
| 145 | 321282 | 1.65 | 1.98 | |
| Second Pignon Dh 22vb | ||||
| 146 | 338152 | 13.05 | 15.66 | |
| Bague De Calage | ||||
| 147 | 321283 | 14.30 | 17.16 | |
| Roulement A Bille | ||||
| 148 | 629VVM | 5.85 | 7.02 | |
| Bague | ||||
| 149 | 944525 | 1.05 | 1.26 | |
| Joint H 45sa/phu 45 | ||||
| 150 | 971745 | 4.50 | 5.40 | |
| Première vitesse | ||||
| 151 | 338145 | 30.11 | 36.14 | |
| Second Pignon Dh 22vb | ||||
| 152 | 338146 | 4.80 | 5.76 | |
| Roulement A Aiguilles | ||||
| 153 | 939299 | 10.65 | 12.78 | |
| Emballage d'étanchéité | ||||
| 154 | 338167 | 1.05 | 1.26 | |
| Boulon à tête hexagonale Seal Lock M6x22 | ||||
| 155 | 321313 | 1.65 | 1.98 | |
| Couvercle d'engrenage | ||||
| 156 | 338169 | 32.18 | 38.61 | |
| ENSEMBLE DE MONTAGE | ||||
| 157 | 376576 | 5.10 | 6.12 | |
| POIGNÉE LATÉRALE COMPLÈTE | ||||
| 158 | 376575 | 19.66 | 23.60 | |
| CRANK CASE ASS'Y NEW | ||||
| 159 | 381620 | 54.23 | 65.08 | |
| WEIGHT ASS'Y NEW | ||||
| 160 | 375293 | 35.36 | 42.43 | |
| Graisse (tube 30 Grammes) | ||||
| 501 | 981840 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 339060 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 971786 | |||
| Pince | ||||
| 504 | 372113 | 1.80 | 2.16 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 601 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 602 | 980927 | 73.01 | 87.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 603 | 320859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 318085 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313448 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 313456 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313449 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 313457 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 313450 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 313458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 313451 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 313459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 313452 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 313460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 313453 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 313461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 313454 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 313462 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 313455 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 313463 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 944460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 944461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 993038 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 944500 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 944477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 626 | 313465 | |||
| Pas d'informations disponibles, non commandable | ||||
| 627 | 955994 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 955995 | |||
| Pas d'informations disponibles, non commandable | ||||
| 629 | 955996 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 955997 | |||
| Pas d'informations disponibles, non commandable | ||||
| 631 | 955998 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 955999 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 956000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 956001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 955154 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 955166 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 955155 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 955167 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 956002 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 956003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 955157 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 955168 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 956004 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 956005 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 955159 | |||
| Pas d'informations disponibles, non commandable | ||||
| 646 | 955169 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 313466 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648 | 313467 | |||
| Pas d'informations disponibles, non commandable | ||||
| 649 | 956009 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 955165 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 321813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 652 | 313468 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 654 | 313469 | |||
| Pas d'informations disponibles, non commandable | ||||
| 655 | 313470 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 313471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 657 | 313472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 658 | 313473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 659 | 313474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 660 | 313475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 661 | 313476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 662 | 313478 | |||
| Pas d'informations disponibles, non commandable | ||||
| 663 | 313477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 664 | 313479 | |||
| Pas d'informations disponibles, non commandable | ||||
| 665 | 956006 | |||
| Pas d'informations disponibles, non commandable | ||||
| 666 | 956007 | |||
