Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH40MR'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

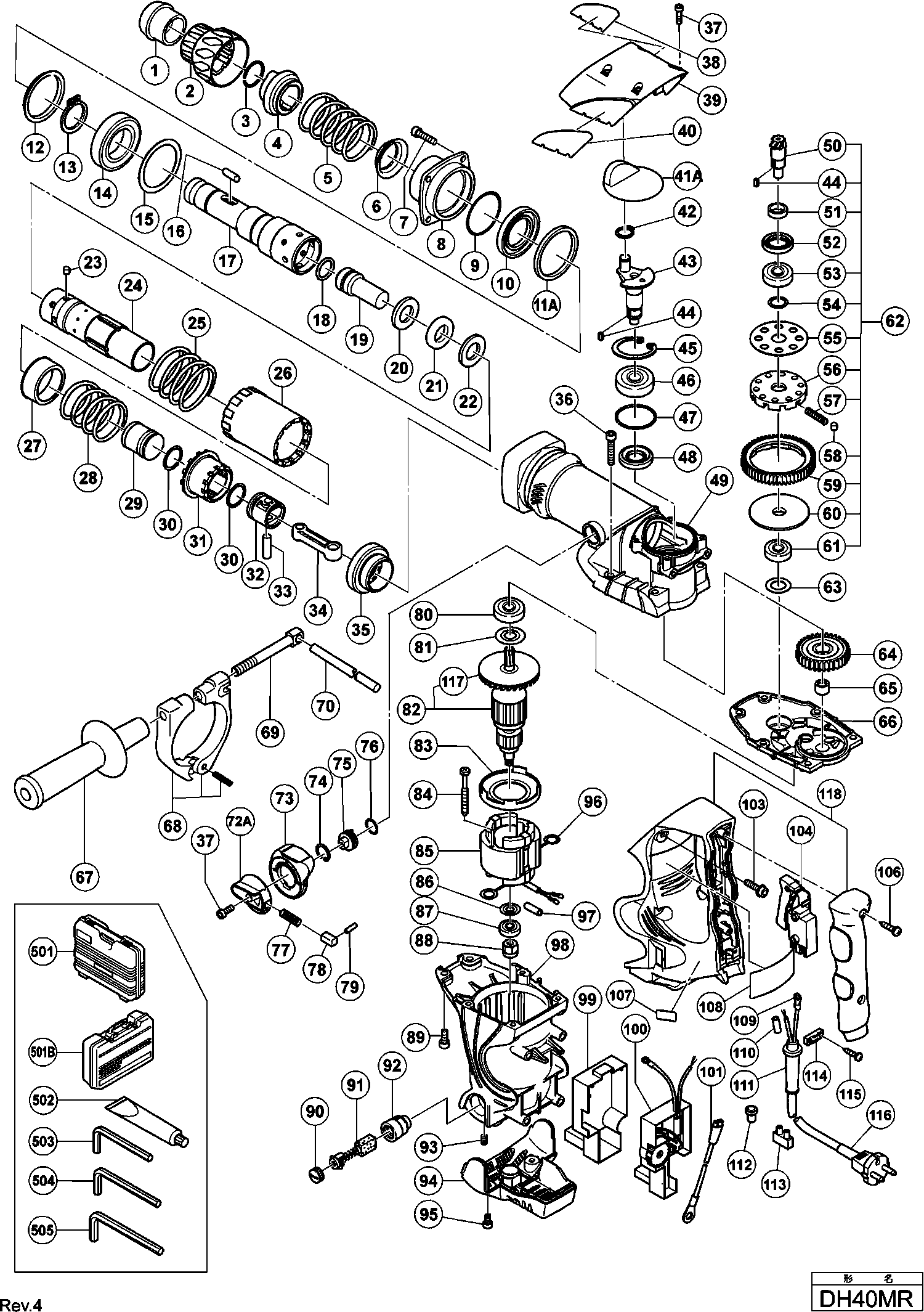

Dessins des Hikoki DH40MR
Liste de pièces de rechange des Hikoki DH40MR
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle Avant Dh 40mr/50mry | ||||
| 1 | 321306 | 3.30 | 3.96 | |
| Verouillage Dh 40mr | ||||
| 2 | 321305 | 4.80 | 5.76 | |
| Anneau de retenue | ||||
| 3 | 318590 | 1.65 | 1.98 | |
| Logement D'olives Dh40mr | ||||
| 4 | 321304 | 22.83 | 27.39 | |
| Rondelle à ressort | ||||
| 5 | 321303 | 4.80 | 5.76 | |
| Appui De Ressort (a) | ||||
| 6 | 321302 | 4.80 | 5.76 | |
| Vis Ø 16x25 | ||||
| 7 | 981942 | 1.65 | 1.98 | |
| Flasque Avant Dh 40mr | ||||
| 8 | 321300 | 20.49 | 24.58 | |
| O Ring (1as-60) Since 9.1979 | ||||
| 9 | 956996 | 3.00 | 3.60 | |
| Joint Spi Dh 40mr | ||||
| 10 | 321301 | 6.45 | 7.74 | |
| Plaq.en Caoutchouc (1) | ||||
| 11A | 325229 | 3.30 | 3.96 | |
| Porte-Bague en Uréthane | ||||
| 12 | 315868 | 3.30 | 3.96 | |
| Rondelle Elastique | ||||
| 13 | 948131 | 1.65 | 1.98 | |
| Roulement | ||||
| 14 | 6007DD | 14.25 | 17.10 | |
| Bague Acier Dh 40mr | ||||
| 15 | 321297 | 3.30 | 3.96 | |
| Rouleau à aiguilles D8x20 | ||||
| 16 | 313421 | 5.25 | 6.30 | |
| Porte Outil Dh 40mr | ||||
| 17 | 321286 | 128.29 | 153.94 | |
| O Ring Dh 40ma | ||||
| 18 | 313396 | 4.80 | 5.76 | |
| Second Frappeur Dh 40mr | ||||
| 19 | 321287 | 20.49 | 24.58 | |
| Rondelle Dh 40mr | ||||
| 20 | 321288 | 9.30 | 11.16 | |
| Amortisseur | ||||
| 21 | 321289 | 6.45 | 7.74 | |
| Porte Amortisseur | ||||
| 22 | 321290 | 10.20 | 12.24 | |
| Goupille Ø 6*6 | ||||
| 23 | 313057 | 4.20 | 5.04 | |
| Cylindre | ||||
| 24 | 321291 | 142.86 | 171.44 | |
| Ressort De Maintien | ||||
| 25 | 321298 | 4.80 | 5.76 | |
| Bague D Embrayage Dh 40mr | ||||
| 26 | 321299 | 8.40 | 10.08 | |
| Entretoise (b) | ||||
| 27 | 321293 | 4.80 | 5.76 | |
| Ressort | ||||
| 28 | 321294 | 4.80 | 5.76 | |
| Premier Frappeur | ||||
| 29 | 321292 | 17.05 | 20.46 | |
| Joint Torique | ||||
| 30 | 986104 | 1.05 | 1.26 | |
| Embrayage | ||||
| 31 | 321295 | 43.86 | 52.64 | |
| Piston | ||||
| 32 | 321284 | 6.45 | 7.74 | |
| Goupille | ||||
| 33 | 980708 | 2.40 | 2.88 | |
| Bielle | ||||
| 34 | 321285 | 4.80 | 5.76 | |
| Pignon | ||||
| 35 | 321296 | 58.44 | 70.12 | |
| Vis M6*45 | ||||
| 36 | 986940 | 1.05 | 1.26 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 37 | 983162 | 1.05 | 1.26 | |
| Capot Dh 40mr | ||||
| 39 | 321315 | 13.75 | 16.50 | |
| Joint en caoutchouc | ||||
| 41A | 335023 | 1.04 | 1.24 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 42 | 939540 | 1.95 | 2.34 | |
| Exentrique Dh 40mr | ||||
| 43 | 321275 | 55.41 | 66.50 | |
| Clavette 3*3*8 | ||||
| 44 | 944109 | 1.70 | 2.04 | |
| Circlips | ||||
| 45 | 948391 | 1.65 | 1.98 | |
| Roulement à billes 6203dducmav2s | ||||
| 46 | 6203DD | 7.65 | 9.18 | |
| O-ring H 41sa | ||||
| 47 | 996363 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 48 | 321274 | |||
| Carcasse Cylindre Dh 40mr | ||||
| 49 | 321273 | 110.83 | 132.99 | |
| Petit Pignon Dh 40mr | ||||
| 50 | 321278 | 27.23 | 32.67 | |
| Bague | ||||
| 51 | 321279 | 8.40 | 10.08 | |
| Joint Dh 40yb | ||||
| 52 | 313050 | 3.90 | 4.68 | |
| Roulement A Billes | ||||
| 53 | 6002DD | 7.05 | 8.46 | |
| Bague | ||||
| 54 | 313058 | 1.05 | 1.26 | |
| Rondelle | ||||
| 55 | 313053 | 3.60 | 4.32 | |
| Disque D Embrayage | ||||
| 56 | 321281 | 17.88 | 21.45 | |
| Ressort | ||||
| 57 | 321282 | 1.65 | 1.98 | |
| Broche | ||||
| 58 | 320343 | 3.30 | 3.96 | |
| Roue D Embrayage Dh 40mr | ||||
| 59 | 321280 | 28.88 | 34.65 | |
| Bague De Calage | ||||
| 60 | 321283 | 14.30 | 17.16 | |
| Roulement A Bille | ||||
| 61 | 629VVM | 5.85 | 7.02 | |
| Embrayage Complet Includ.57-59,61-69 | ||||
| 62 | 321277 | 137.09 | 164.50 | |
| Bague | ||||
| 63 | 944525 | 1.05 | 1.26 | |
| Engrenage | ||||
| 64 | 321276 | 28.05 | 33.66 | |
| Roulement A Aiguilles | ||||
| 65 | 939299 | 10.65 | 12.78 | |
| Carter | ||||
| 66 | 321319 | 40.84 | 49.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 67 | 313078 | |||
| Collier Dh 40yb | ||||
| 68 | 313079 | 16.09 | 19.30 | |
| Boulon Dh 40yb | ||||
| 69 | 313080 | 11.85 | 14.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 70 | 971786 | |||
| Levier de changement | ||||
| 72A | 331545 | 3.75 | 4.50 | |
| Porte-manche | ||||
| 73 | 321308 | 4.80 | 5.76 | |
| Clip De Retenue (1) | ||||
| 74 | 311229 | 1.05 | 1.26 | |
| Axe Dh 40mr | ||||
| 75 | 321307 | 16.09 | 19.30 | |
| O Ring | ||||
| 76 | 873095 | 1.04 | 1.24 | |
| Ressort | ||||
| 77 | 321310 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 78 | 321311 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 79 | 321312 | 1.65 | 1.98 | |
| Roulement à billes 6201dducmav2s | ||||
| 80 | 6201DD | 6.30 | 7.56 | |
| Joint | ||||
| 81 | 302429 | 1.05 | 1.26 | |
| Induit 230v | ||||
| 82 | 360591E | 110.83 | 132.99 | |
| Baffle | ||||
| 83 | 321320 | 3.30 | 3.96 | |
| Vis D5*55 | ||||
| 84 | 953174 | 1.04 | 1.24 | |
| Inducteur Dh 40mr Includ.96 | ||||
| 85 | 340542E | 69.99 | 83.98 | |
| Rondelle | ||||
| 86 | 982631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 87 | 608VVM | 5.70 | 6.84 | |
| Aimant | ||||
| 88 | 318721 | 17.60 | 21.12 | |
| Boulon à tête hexagonale Seal Lock M6x22 | ||||
| 89 | 321313 | 1.65 | 1.98 | |
| Bouchon Charbon H41sa Vb13y | ||||
| 90 | 935829 | 1.05 | 1.26 | |
| Charbons Autorupteurs (1 paire) | ||||
| 91 | 999073 | 14.40 | 17.28 | |
| Charbons (1 Paire) | ||||
| 91 | 999043 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 92 | 971001 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 93 | 938477 | 1.05 | 1.26 | |
| Carter Inferieur Dh 40mr | ||||
| 94 | 321321 | 10.20 | 12.24 | |
| Vis à tête creuse avec joint d'étanchéité M5x10 | ||||
| 95 | 877839 | 1.05 | 1.26 | |
| Raccord | ||||
| 96 | 930703 | 2.40 | 2.88 | |
| Tube | ||||
| 97 | 321322 | 1.65 | 1.98 | |
| Carter | ||||
| 98 | 321318 | 102.16 | 122.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 99 | 321317 | |||
| Circuit du régulateur 220v-240v | ||||
| 100 | 321327 | 177.93 | 213.51 | |
| Fil interne | ||||
| 101 | 317113 | 3.30 | 3.96 | |
| Vis 5x14 | ||||
| 103 | 998485 | 1.05 | 1.26 | |
| Commutateur | ||||
| 104 | 313093 | 14.30 | 17.16 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 106 | 301653 | 1.04 | 1.24 | |
| Terminal M4 | ||||
| 109 | 930804 | 3.00 | 3.60 | |
| Borne | ||||
| 109 | 980063 | 1.04 | 1.24 | |
| Manchon à cabler | ||||
| 110 | 981373 | 1.05 | 1.26 | |
| Entree De Cable Ø 10,7 | ||||
| 111 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 111 | 958049 | 1.04 | 1.24 | |
| Connecteur 50092 | ||||
| 112 | 959141 | 3.75 | 4.50 | |
| Connecteur Till 10.1999 For Aus | ||||
| 113 | 938307 | 2.13 | 2.55 | |
| Clip de cordon | ||||
| 114 | 981987Z | 1.05 | 1.26 | |
| Serre Cable | ||||
| 114 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 115 | 984750 | |||
| CORDON 230 VOLTS POUR L'ANGLETERRE | ||||
| 116 | 500446Z | 40.84 | 49.00 | |
| Câble 5M 2 X1.0 Ho7rn-f (sans prise) | ||||
| 116 | 500454Z | 15.54 | 18.64 | |
| Ventilateur Dh 40fr | ||||
| 117 | 321640 | 6.45 | 7.74 | |
| Ensemble De Poignées (ancien 321323) | ||||
| 118 | 335738 | 16.91 | 20.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 321325 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501B | 322152 | |||
| Graisse (tube 30 Grammes) | ||||
| 502 | 981840 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 503 | 943277 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 944459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 313448 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 313456 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 313449 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 313457 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 313450 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 313458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 313451 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 313459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 313452 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 313460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 313453 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 313461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 313454 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 313462 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 313455 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 313463 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 944460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 944461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 993038 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 944500 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 944477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 313465 | |||
| Pas d'informations disponibles, non commandable | ||||
| 626 | 955994 | |||
| Pas d'informations disponibles, non commandable | ||||
| 627 | 955995 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 955996 | |||
| Pas d'informations disponibles, non commandable | ||||
| 629 | 955997 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 955998 | |||
| Pas d'informations disponibles, non commandable | ||||
| 631 | 955999 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 956000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 956001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 955154 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 955166 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 955155 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 955167 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 956002 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 956003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 955157 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 955168 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 956004 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 956005 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 955159 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 955169 | |||
| Pas d'informations disponibles, non commandable | ||||
| 646 | 956009 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 955165 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648 | 313466 | |||
| Pas d'informations disponibles, non commandable | ||||
| 649 | 313467 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 321813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 930515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 652 | 313468 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653 | 313469 | |||
| Pas d'informations disponibles, non commandable | ||||
| 654 | 313470 | |||
| Pas d'informations disponibles, non commandable | ||||
| 655 | 313471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 313472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 657 | 313473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 658 | 313474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 659 | 313475 | |||
| Pas d'informations disponibles, non commandable | ||||
| 660 | 313476 | |||
| Pas d'informations disponibles, non commandable | ||||
| 661A | 313478 | |||
| Pas d'informations disponibles, non commandable | ||||
| 662 | 313477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 663 | 313479 | |||
| Pas d'informations disponibles, non commandable | ||||
| 664 | 320859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 665 | 318085 | |||
| Graisse pour marteau-perceuse (70g) | ||||
| 666 | 308471 | 12.75 | 15.30 | |
| Graisse (pot de 500 grammes) | ||||
| 667 | 980927 | 73.01 | 87.62 | |
| Kit de service Dh 40mr Incl.7,9,11,18,21,30,37,41 | ||||
| 668A | 321715 | 93.36 | 112.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 669 | 317341 | |||
