Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH38SS'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

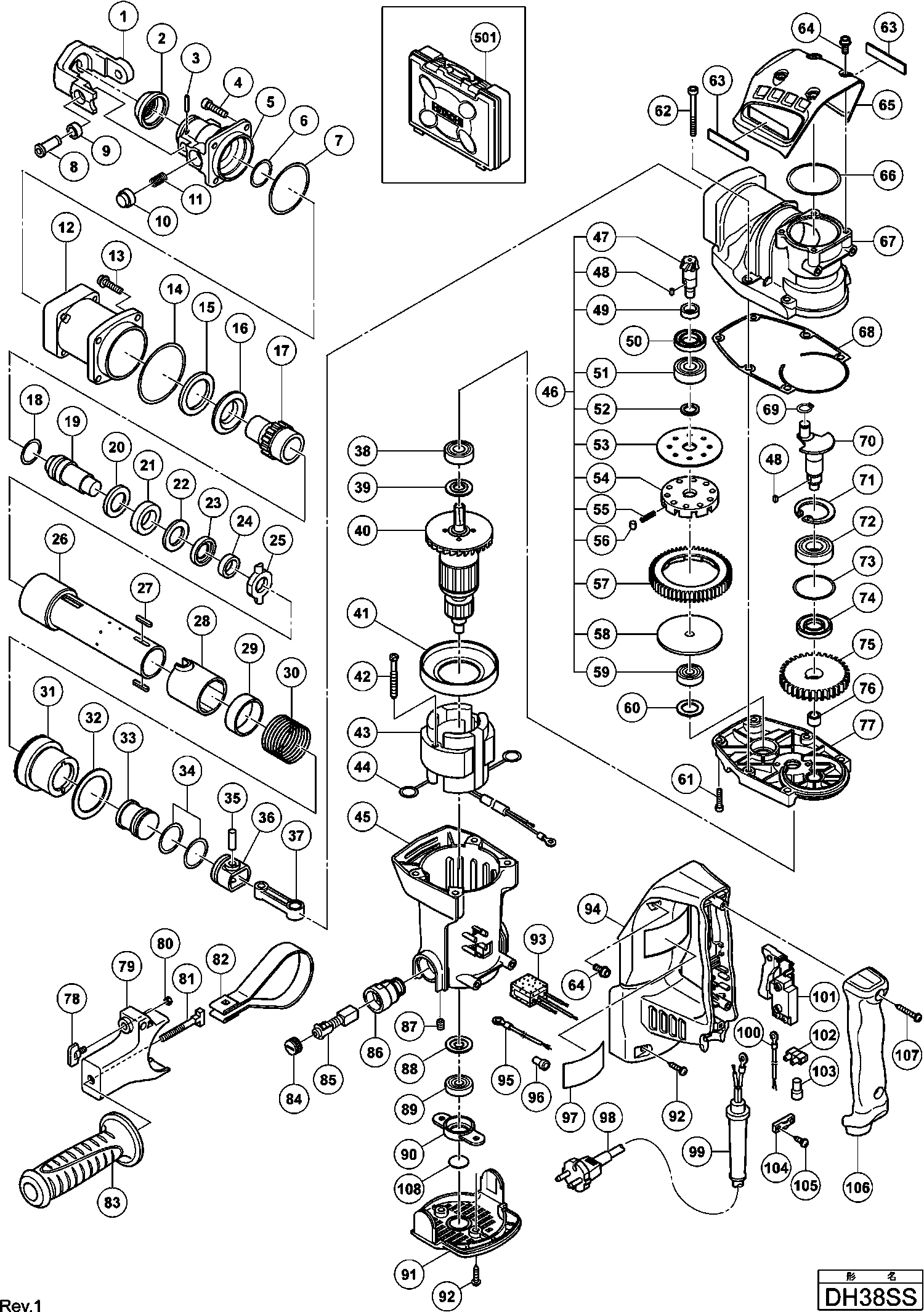

Dessins des Hikoki DH38SS
Liste de pièces de rechange des Hikoki DH38SS
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 1 | 331241 | |||
| Plus disponible, pas de remplacement | ||||
| 2 | 331243 | |||
| Goupille H 41sa | ||||
| 3 | 991697 | 1.05 | 1.26 | |
| Vis Ø 16x25 | ||||
| 4 | 981942 | 1.65 | 1.98 | |
| Couvercle avant | ||||
| 5 | 331238 | 51.29 | 61.54 | |
| O'ring (s-25) | ||||
| 6 | 319572 | 1.65 | 1.98 | |
| Joint Torique | ||||
| 7 | 331244 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 8 | 331242 | |||
| Amortisseur H 41sa | ||||
| 9 | 990134 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 10 | 331240 | |||
| Ressort | ||||
| 11 | 331239 | 1.05 | 1.26 | |
| Fourreau De Cylindre H90sc/se | ||||
| 12 | 331237 | 26.68 | 32.01 | |
| Vis Dh 38ya | ||||
| 13 | 991712 | 1.05 | 1.26 | |
| O Ring (1as-60) Since 9.1979 | ||||
| 14 | 956996 | 3.00 | 3.60 | |
| Amortisseur | ||||
| 15 | 321843 | 4.80 | 5.76 | |
| Support de pilote | ||||
| 16 | 331236 | 5.10 | 6.12 | |
| Plus disponible, pas de remplacement | ||||
| 17 | 331222 | |||
| O Ring Dh 40ma | ||||
| 18 | 313396 | 4.80 | 5.76 | |
| Second Frappeur | ||||
| 19 | 331223 | 11.40 | 13.68 | |
| Rondelle Dh 38ms | ||||
| 20 | 331224 | 4.65 | 5.58 | |
| Amortisseur | ||||
| 21 | 321835 | 6.45 | 7.74 | |
| Porte Amortisseur Dh 38ms | ||||
| 22 | 331225 | 4.65 | 5.58 | |
| Support d'amortisseur (b) | ||||
| 23 | 331227 | 4.20 | 5.04 | |
| Amortisseur | ||||
| 24 | 321832 | 3.45 | 4.14 | |
| Bague de glissement | ||||
| 25 | 331228 | 7.95 | 9.54 | |
| Cylindre | ||||
| 26 | 331226 | 36.16 | 43.40 | |
| Plus disponible, pas de remplacement | ||||
| 27 | 331232 | |||
| Manchon coulissant (b) | ||||
| 28 | 331230 | 2.10 | 2.52 | |
| Entretoise H 25pv | ||||
| 29 | 331229 | 6.45 | 7.74 | |
| Ressort | ||||
| 30 | 331231 | 1.05 | 1.26 | |
| Pignon | ||||
| 31 | 331233 | 18.84 | 22.60 | |
| Anneau de retenue | ||||
| 32 | 331234 | 1.05 | 1.26 | |
| Frappeur Dh 38ms | ||||
| 33 | 331235 | 6.90 | 8.28 | |
| Joint Torique | ||||
| 34 | 986104 | 1.05 | 1.26 | |
| Goupille Dh 38ms | ||||
| 35 | 331221 | 1.05 | 1.26 | |
| Piston | ||||
| 36 | 326369 | 3.30 | 3.96 | |
| Bielle | ||||
| 37 | 321285 | 4.80 | 5.76 | |
| Roulement à billes 6201dducmav2s | ||||
| 38 | 6201DD | 6.30 | 7.56 | |
| Rondelle Anti-poussière (b) | ||||
| 39 | 325003 | 1.05 | 1.26 | |
| Induit 230v | ||||
| 40 | 360875E | 58.99 | 70.78 | |
| Baffle | ||||
| 41 | 331252 | 2.10 | 2.52 | |
| Vis D5*55 | ||||
| 42 | 953174 | 1.04 | 1.24 | |
| Inducteur Includ.44 | ||||
| 43 | 340753E | 32.31 | 38.78 | |
| INDUCTEUR 110 VOLTS | ||||
| 43 | 340753C | 30.20 | 36.24 | |
| Raccord | ||||
| 44 | 930703 | 2.40 | 2.88 | |
| Carter | ||||
| 45 | 331251 | 26.68 | 32.01 | |
| Embrayage Complet | ||||
| 46 | 331210 | 79.89 | 95.86 | |
| Pignon | ||||
| 47 | 331211 | 12.45 | 14.94 | |
| Clavette 3*3*8 | ||||
| 48 | 944109 | 1.70 | 2.04 | |
| Bague | ||||
| 49 | 331212 | 3.15 | 3.78 | |
| Joint Dh 40yb | ||||
| 50 | 313050 | 3.90 | 4.68 | |
| Roulement A Billes | ||||
| 51 | 6002DD | 7.05 | 8.46 | |
| Bague | ||||
| 52 | 331213 | 1.05 | 1.26 | |
| Rondelle | ||||
| 53 | 331214 | 1.05 | 1.26 | |
| Disque D Embrayage | ||||
| 54 | 321281 | 17.88 | 21.45 | |
| Ressort | ||||
| 55 | 331218 | 1.05 | 1.26 | |
| Aiguille (10) | ||||
| 56 | 331217 | 1.05 | 1.26 | |
| Roue Dentee | ||||
| 57 | 331215 | 19.11 | 22.94 | |
| Bague Entretoise | ||||
| 58 | 331219 | 11.40 | 13.68 | |
| Roulement A Bille | ||||
| 59 | 629VVM | 5.85 | 7.02 | |
| Bague Pour Palier | ||||
| 60 | 331220 | 1.05 | 1.26 | |
| Vis Dh-38 | ||||
| 61 | 992803 | 1.05 | 1.26 | |
| Vis M6*45 | ||||
| 62 | 986940 | 1.05 | 1.26 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 64 | 994192 | 1.04 | 1.24 | |
| Capot | ||||
| 65 | 331245 | 12.30 | 14.76 | |
| O Ring | ||||
| 66 | 878713 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 67 | 331207 | |||
| Joint | ||||
| 68 | 331549 | 3.75 | 4.50 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 69 | 939540 | 1.95 | 2.34 | |
| Exentrique | ||||
| 70 | 331208 | 19.11 | 22.94 | |
| Circlips | ||||
| 71 | 948391 | 1.65 | 1.98 | |
| Roulement à billes 6203dducmav2s | ||||
| 72 | 6203DD | 7.65 | 9.18 | |
| O-ring H 41sa | ||||
| 73 | 996363 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 74 | 321274 | |||
| Engrenage | ||||
| 75 | 331209 | 13.80 | 16.56 | |
| Roulement A Aiguilles | ||||
| 76 | 939299 | 10.65 | 12.78 | |
| Carter | ||||
| 77 | 331253 | 28.60 | 34.32 | |
| Boulon à ailettes M6x12 | ||||
| 78 | 307947 | 1.35 | 1.62 | |
| Embase | ||||
| 79 | 331248 | 8.25 | 9.90 | |
| Ecrou M.6 (x10) (paquet de 10) For Europe (sl),us | ||||
| 80 | 949556 | 1.05 | 1.26 | |
| Boulon Dh 40yb | ||||
| 81 | 331247 | 4.20 | 5.04 | |
| Anneau | ||||
| 82 | 331246 | 3.15 | 3.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 330209 | |||
| Bouchon Charbon | ||||
| 84 | 945161 | 1.20 | 1.44 | |
| Charbons (1 Paire) | ||||
| 85 | 999043 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 86 | 958900 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 87 | 938477 | 1.05 | 1.26 | |
| Rondelle | ||||
| 88 | 982631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 89 | 608VVM | 5.70 | 6.84 | |
| Logement De Roulement | ||||
| 90 | 331254 | 2.10 | 2.52 | |
| Protection | ||||
| 91 | 331202 | 7.50 | 9.00 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 92 | 302089 | 1.05 | 1.26 | |
| Levier | ||||
| 94 | 331204 | 24.06 | 28.88 | |
| Connecteur 50092 | ||||
| 96 | 959141 | 3.75 | 4.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 98 | 500477Z | |||
| Entree De Cable Ø 10,7 | ||||
| 99 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 99 | 958049 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 101 | 313093 | |||
| Connecteur 50092 | ||||
| 103 | 959141 | 3.75 | 4.50 | |
| Serre Cable | ||||
| 104 | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | 984750 | |||
| Couverture de Poignée | ||||
| 106 | 331205 | 9.00 | 10.80 | |
| Vis Ø 4*25 noir | ||||
| 107 | 307028 | 1.05 | 1.26 | |
| O Ring | ||||
| 108 | 331547 | 1.88 | 2.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 331206 | |||
