Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH36DPB'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

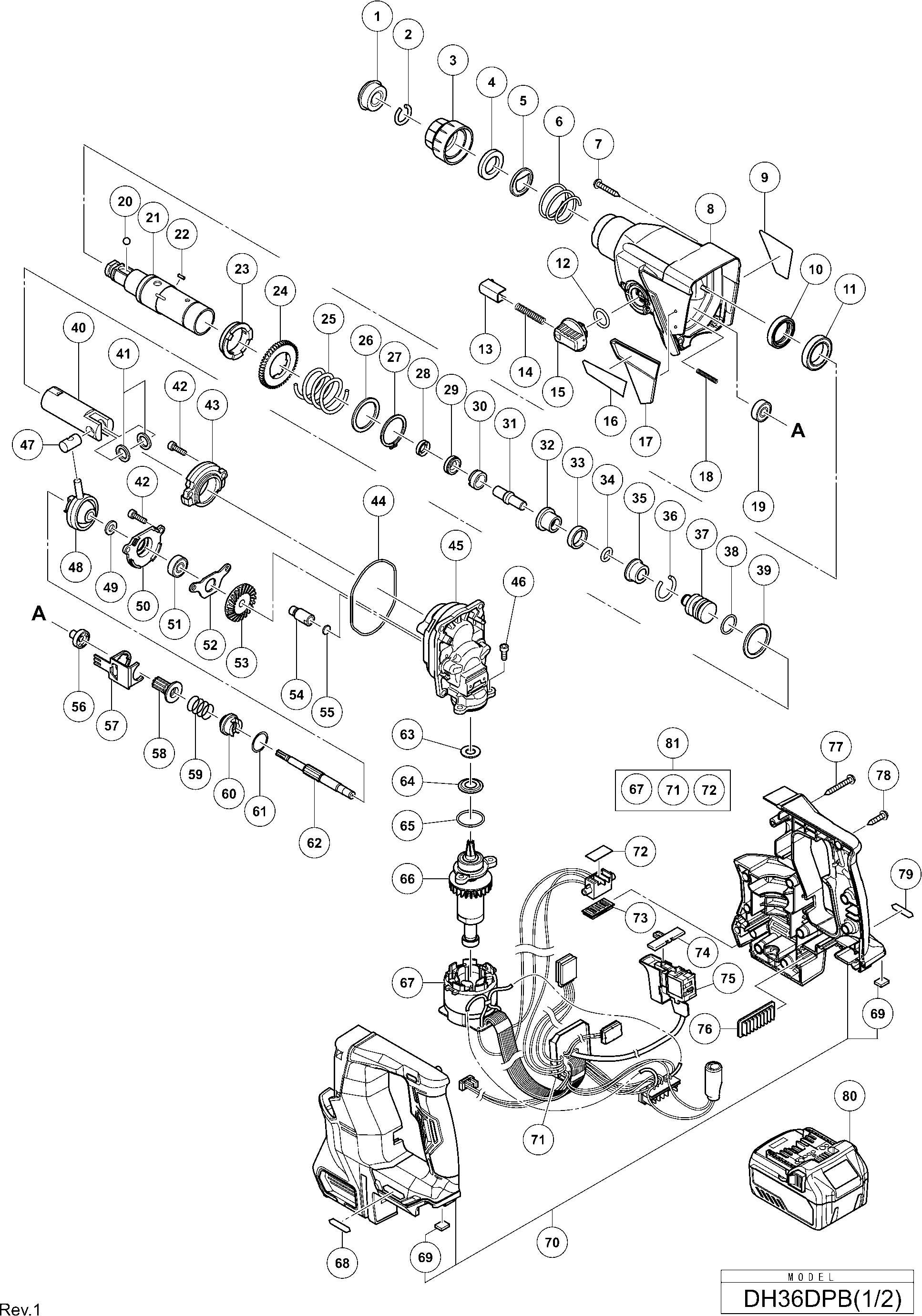

Dessins des Hikoki DH36DPB
Liste de pièces de rechange des Hikoki DH36DPB
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 1 | 306345 | |||
| Anneau de retenue | ||||
| 2 | 306340 | 1.35 | 1.62 | |
| Verrouillage Dh 24pc3 | ||||
| 3 | 324527 | 3.30 | 3.96 | |
| PORTE-BALLE (FW) | ||||
| 4 | 371326 | 10.20 | 12.24 | |
| Rondelle | ||||
| 5 | 324526 | 3.30 | 3.96 | |
| Ressort | ||||
| 6 | 322812 | 1.65 | 1.98 | |
| Vis filetée (avec bride) D5 | ||||
| 7 | 370307 | 1.04 | 1.24 | |
| Couvercle de l'engrenage comprenant 3.17 | ||||
| 8 | 370306 | 27.50 | 33.00 | |
| Joint d'huile | ||||
| 10 | 335259 | 2.85 | 3.42 | |
| Roulement à billes 6805dd | ||||
| 11 | 335260 | 3.30 | 3.96 | |
| O Ring (s-18) | ||||
| 12 | 878885 | 1.05 | 1.26 | |
| Bouton-poussoir | ||||
| 13 | 322789 | 4.80 | 5.76 | |
| Ressort Dh 24pc | ||||
| 14 | 317223 | 1.65 | 1.98 | |
| Levier de changement | ||||
| 15 | 334011 | 2.10 | 2.52 | |
| Étiquette de Marque | ||||
| 17 | 370308 | 2.40 | 2.88 | |
| Étiquette de Marque | ||||
| 17A | 370308 | 2.40 | 2.88 | |
| Ressort (e) | ||||
| 18 | 335800 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 19 | 608VVM | 5.70 | 6.84 | |
| Balle en acier D7.0 (10 Pcs.) | ||||
| 20 | 335300 | 1.04 | 1.24 | |
| Cylindre | ||||
| 21 | 335261 | 22.28 | 26.73 | |
| PIN D2.5 | ||||
| 22 | 335264 | 1.04 | 1.24 | |
| Embrayage de cylindre | ||||
| 23 | 335263 | 12.45 | 14.94 | |
| Second Pignon Dh 22vb | ||||
| 24 | 335265 | 6.15 | 7.38 | |
| Ressort (a) | ||||
| 25 | 335266 | 1.50 | 1.80 | |
| Bague | ||||
| 26 | 301679 | 1.20 | 1.44 | |
| Clips Ø 30 | ||||
| 27 | 948310 | 1.35 | 1.62 | |
| Joint d'Huile (A) | ||||
| 28 | 335262 | 1.80 | 2.16 | |
| Porte-marteau (c) | ||||
| 29 | 335268 | 9.60 | 11.52 | |
| Manchon (fw) | ||||
| 30 | 335795 | 4.20 | 5.04 | |
| Second Frappeur | ||||
| 31 | 335269 | 3.90 | 4.68 | |
| Porte-marteau (a) | ||||
| 32 | 335267 | 3.00 | 3.60 | |
| BAGUE D'AMORTISSEMENT (A) | ||||
| 33 | 322805 | 1.65 | 1.98 | |
| O Ring Dh 40ma | ||||
| 34 | 322808 | 1.65 | 1.98 | |
| Logement D Amortisseur | ||||
| 35 | 324524 | 6.45 | 7.74 | |
| ANNEAU DE BUTÉE | ||||
| 36 | 322807 | 1.65 | 1.98 | |
| Frappeur H60ma/ka | ||||
| 37 | 372815 | 4.65 | 5.58 | |
| Anneau O | ||||
| 38 | 372816 | 3.00 | 3.60 | |
| Bague | ||||
| 39 | 301679 | 1.20 | 1.44 | |
| PISTON | ||||
| 40 | 372817 | 9.90 | 11.88 | |
| Rondelle de piston | ||||
| 41 | 335794 | 1.20 | 1.44 | |
| Vis M5*16 | ||||
| 42 | 990079 | 1.05 | 1.26 | |
| Capot de recouvrement | ||||
| 43 | 370309 | 5.55 | 6.66 | |
| Joint Torique | ||||
| 44 | 370310 | 5.85 | 7.02 | |
| Couvercle inférieure (a) | ||||
| 45 | 370311 | 18.70 | 22.44 | |
| Vis à tête creuse avec joint d'étanchéité M5x10 | ||||
| 46 | 877839 | 1.05 | 1.26 | |
| Goupille Dh 38ms | ||||
| 47 | 335793 | 3.15 | 3.78 | |
| Palier à Reciprocation | ||||
| 48 | 335249 | 13.65 | 16.38 | |
| Rondelle de Roulement | ||||
| 49 | 335250 | 1.04 | 1.24 | |
| Support de roulement (b) | ||||
| 50 | 370312 | 16.50 | 19.80 | |
| Roulement A Billes | ||||
| 51 | 608VVM | 5.70 | 6.84 | |
| Couvercle De Roulement H90sc/se | ||||
| 52 | 370313 | 1.65 | 1.98 | |
| Pignon (a) | ||||
| 53 | 370314 | 21.73 | 26.07 | |
| Capuchon d'Air | ||||
| 54 | 334008 | 1.20 | 1.44 | |
| Feutre | ||||
| 55 | 324543 | 1.65 | 1.98 | |
| Manchon de pignon | ||||
| 56 | 335275 | 3.00 | 3.60 | |
| Chapeau D.roulement (1) | ||||
| 57 | 335276 | 11.10 | 13.32 | |
| Second Pignon Dh 22vb | ||||
| 58 | 335278 | 7.20 | 8.64 | |
| Ressort | ||||
| 59 | 323182 | 1.65 | 1.98 | |
| Embrayage | ||||
| 60 | 335254 | 3.90 | 4.68 | |
| Bague | ||||
| 61 | 331315 | 1.05 | 1.26 | |
| Deuxième Arbre | ||||
| 62 | 335277 | 6.60 | 7.92 | |
| Emballage en feutre | ||||
| 63 | 370315 | 1.04 | 1.24 | |
| Rondelle d'emballage | ||||
| 64 | 370316 | 1.04 | 1.24 | |
| Joint torique (S-26) | ||||
| 65 | 872470 | 1.65 | 1.98 | |
| Rotor (b) | ||||
| 66 | 361072 | 79.06 | 94.88 | |
| INDUCTEUR | ||||
| 67 | 340981 | 10.20 | 12.24 | |
| Amortisseur (a) | ||||
| 69 | 370321 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 70 | 372718 | |||
| CARTER (A+B) (ANCIEN 372718) | ||||
| 70A | 376794 | 22.06 | 26.47 | |
| Pas d'informations disponibles, non commandable | ||||
| 71 | 372868 | |||
| Pas d'informations disponibles, non commandable | ||||
| 71B | 372868 | |||
| COUSSIN EN CAOUTCHOUC | ||||
| 72 | 370327 | 2.10 | 2.52 | |
| Base en caoutchouc pour borne | ||||
| 73 | 370545 | 1.04 | 1.24 | |
| Bouton Inverseur Wh18dmr/wh14dmr | ||||
| 74 | 324225 | 1.05 | 1.26 | |
| Commutateur | ||||
| 75 | 370322 | 24.75 | 29.70 | |
| Caoutchouc de batterie (b) | ||||
| 76 | 370328 | 1.95 | 2.34 | |
| CAOUTCHOUC DE BATTERIE (B) | ||||
| 76A | 373410 | 1.20 | 1.44 | |
| Vis D4*40 | ||||
| 77 | 306664 | 1.05 | 1.26 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 78 | 301653 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 80 | 371750 | |||
| Câblage Ass'y Incl.34 | ||||
| 81 | 372867 | 146.30 | 175.56 | |
| Câblage Ass'y Incl.34 | ||||
| 81A | 372867 | 146.30 | 175.56 | |
| Joint de la buse | ||||
| 101 | 370494 | 1.65 | 1.98 | |
| Buse (1) | ||||
| 102 | 370495 | 1.50 | 1.80 | |
| Capuchon de brosse | ||||
| 103 | 370496 | 21.18 | 25.41 | |
| Anneau de retenue D35 | ||||
| 104 | 370497 | 1.04 | 1.24 | |
| Tuyau coulissant | ||||
| 105 | 370823 | 36.58 | 43.89 | |
| Pas d'informations disponibles, non commandable | ||||
| 106 | 307811 | |||
| Porte-verrou | ||||
| 108 | 370511 | 1.65 | 1.98 | |
| Ressort (e) | ||||
| 109 | 370821 | 3.90 | 4.68 | |
| Loquet (a) | ||||
| 110 | 370512 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 111 | 370500 | |||
| Ajusteur | ||||
| 112 | 370501 | 1.04 | 1.24 | |
| Ressort (a) | ||||
| 113 | 370502 | 1.04 | 1.24 | |
| Bouton (a) | ||||
| 114 | 370838 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 115 | 370508 | |||
| Rail de réglage | ||||
| 116 | 370504 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 117 | 370514 | |||
| Ensemble de Ventilateur de Moteur | ||||
| 118 | 370515 | 27.50 | 33.00 | |
| DOUILLE EN CAOUTCHOUC (a) | ||||
| 119 | 337801 | 1.04 | 1.24 | |
| DOUILLE EN CAOUTCHOUC (b) | ||||
| 120 | 337802 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 121 | 339343 | |||
| Contrôleur | ||||
| 122 | 370517 | 56.79 | 68.14 | |
| Bouton (b) | ||||
| 123 | 370509 | 1.04 | 1.24 | |
| Arrêt | ||||
| 124 | 370510 | 1.04 | 1.24 | |
| Ensemble Boîte à Poussière Inclut.136-140 | ||||
| 126 | 370518 | 30.11 | 36.14 | |
| Boîte à poussière | ||||
| 127 | 370822 | 12.00 | 14.40 | |
| Filtre | ||||
| 128 | 370520 | 18.15 | 21.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 129 | 370519 | |||
| Couvercle du Filtre | ||||
| 130 | 370521 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 131 | 370522 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 303709 | |||
| Poignee Laterale | ||||
| 503 | 335273 | 8.85 | 10.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 504 | 373136 | |||
| Capuchon de protection pour batterie | ||||
| 505 | 329897 | 1.80 | 2.16 | |
| Couvercle de Terminal | ||||
| 506 | 371715 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 303332 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 303335 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 321825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 303623 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 321814 | |||
| Vis à tête plate (main gauche) M6x20 | ||||
| 607 | 331966 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 608 | 987576 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608A | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 321813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 971787 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 931844 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 971511Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 971512Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 306885 | |||
| Adaptateur de Douille (b) | ||||
| 618 | 306910 | 4.50 | 5.40 | |
| Graisse Pour Marteau Rotatif (60g) | ||||
| 621 | 335782 | 13.50 | 16.20 | |
| Graisse Pour Marteau Rotatif (500g) | ||||
| 622 | 335781 | 67.24 | 80.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 623 | 402933 | |||
