Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH3628DA'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

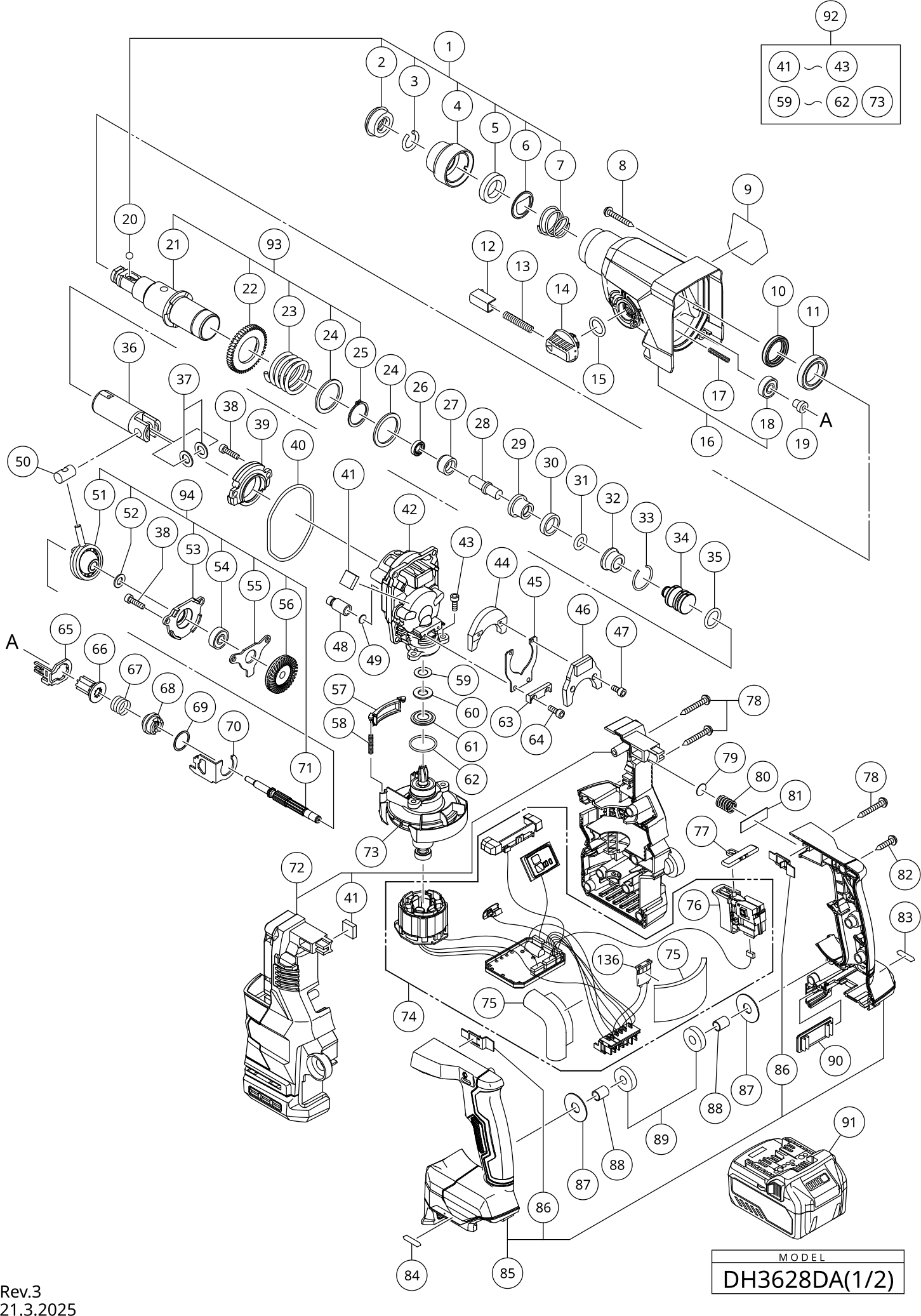

Dessins des Hikoki DH3628DA
Liste de pièces de rechange des Hikoki DH3628DA
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| *601 | 379135 | |||
| Pas d'informations disponibles, non commandable | ||||
| *618 | 378023 | |||
| Pas d'informations disponibles, non commandable | ||||
| *619 | 378054 | |||
| HOUSING (A).(B) SET NEW | ||||
| *72 | 379070 | 7.98 | 9.58 | |
| WIRING ASS'Y (A) NEW | ||||
| *74 | 341156 | 118.74 | 142.49 | |
| Pas d'informations disponibles, non commandable | ||||
| *91 | 376072 | |||
| ENSEMBLE DE POIGNÉE | ||||
| 1 | 375363 | 2.85 | 3.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 306345 | |||
| Anneau de retenue | ||||
| 3 | 306340 | 1.35 | 1.62 | |
| Verrouillage H45mr | ||||
| 4 | 374436 | 1.04 | 1.24 | |
| SUPPORT DE BALLE | ||||
| 5 | 374437 | 1.50 | 1.80 | |
| PLAQUE DE SUPPORT | ||||
| 6 | 374435 | 1.04 | 1.24 | |
| Ressort | ||||
| 7 | 322812 | 1.65 | 1.98 | |
| TAPPING SCREW (W/FLANGE) D5 (BLACK) NEW | ||||
| 8 | 379084 | 1.00 | 1.20 | |
| Joint d'huile | ||||
| 10 | 335259 | 2.85 | 3.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 11 | 6805BB | |||
| Bouton-poussoir | ||||
| 12 | 322789 | 4.80 | 5.76 | |
| Ressort Dh 24pc | ||||
| 13 | 317223 | 1.65 | 1.98 | |
| Levier de changement | ||||
| 14 | 334011 | 2.10 | 2.52 | |
| O Ring (s-18) | ||||
| 15 | 878885 | 1.05 | 1.26 | |
| GEAR COVER ASS'Y NEW | ||||
| 16 | 379954 | 10.80 | 12.96 | |
| Ressort (e) | ||||
| 17 | 335800 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 18 | 608VVM | 5.70 | 6.84 | |
| PORTE-ARBRE (B) | ||||
| 19 | 374422 | 1.04 | 1.24 | |
| Balle en acier D7.0 (10 Pcs.) | ||||
| 20 | 335300 | 1.04 | 1.24 | |
| CYLINDRE | ||||
| 21 | 374426 | 19.25 | 23.10 | |
| Second Pignon Dh 22vb | ||||
| 22 | 335265 | 6.15 | 7.38 | |
| Ressort (b) | ||||
| 23 | 374430 | 1.20 | 1.44 | |
| Bague | ||||
| 24 | 301679 | 1.20 | 1.44 | |
| Clips Ø 30 | ||||
| 25 | 948310 | 1.35 | 1.62 | |
| Joint d'Huile (A) | ||||
| 26 | 335262 | 1.80 | 2.16 | |
| PORTE MARTEAU (D) | ||||
| 27 | 375014 | 1.65 | 1.98 | |
| Deuxième Marteau | ||||
| 28 | 374432 | 2.70 | 3.24 | |
| SUPPORT DE MARTEAU (A) | ||||
| 29 | 374429 | 2.25 | 2.70 | |
| BAGUE D'AMORTISSEMENT (A) | ||||
| 30 | 322805 | 1.65 | 1.98 | |
| O Ring Dh 40ma | ||||
| 31 | 322808 | 1.65 | 1.98 | |
| Logement D Amortisseur | ||||
| 32 | 324524 | 6.45 | 7.74 | |
| ANNEAU DE BUTÉE | ||||
| 33 | 322807 | 1.65 | 1.98 | |
| Frappeur | ||||
| 34 | 374443 | 3.90 | 4.68 | |
| Anneau O | ||||
| 35 | 372816 | 3.00 | 3.60 | |
| PISTON | ||||
| 36 | 372817 | 9.90 | 11.88 | |
| Rondelle de piston | ||||
| 37 | 335794 | 1.20 | 1.44 | |
| Vis M5*16 | ||||
| 38 | 990079 | 1.05 | 1.26 | |
| INNER COVER (B) NEW | ||||
| 39 | 379079 | 2.28 | 2.74 | |
| Joint Torique | ||||
| 40 | 370310 | 5.85 | 7.02 | |
| SUPPORT (B) NEW | ||||
| 41 | 379947 | 1.00 | 1.20 | |
| INNER COVER (A) NEW | ||||
| 42 | 379077 | 14.96 | 17.95 | |
| Vis à tête creuse avec joint d'étanchéité M5x10 | ||||
| 43 | 877839 | 1.05 | 1.26 | |
| POIDS (A) | ||||
| 44 | 374627 | 1.80 | 2.16 | |
| ressort à lames | ||||
| 45 | 335282 | 1.04 | 1.24 | |
| POIDS (B) | ||||
| 46 | 374628 | 1.95 | 2.34 | |
| Boulon à tête hexagonale Seal Lock M3x8 | ||||
| 47 | 325241 | 1.65 | 1.98 | |
| Capuchon d'Air | ||||
| 48 | 334008 | 1.20 | 1.44 | |
| Feutre | ||||
| 49 | 324543 | 1.65 | 1.98 | |
| Goupille Dh 38ms | ||||
| 50 | 335793 | 3.15 | 3.78 | |
| Palier à Reciprocation | ||||
| 51 | 335249 | 13.65 | 16.38 | |
| BEARING WASHER NEW | ||||
| 52 | 379930 | 1.00 | 1.20 | |
| Support de roulement (b) | ||||
| 53 | 370312 | 16.50 | 19.80 | |
| Roulement A Billes | ||||
| 54 | 608VVM | 5.70 | 6.84 | |
| BEARING COVER (A) NEW | ||||
| 55 | 379082 | 1.00 | 1.20 | |
| BEVEL GEAR NEW | ||||
| 56 | 379083 | 6.42 | 7.70 | |
| SHUTTER NEW | ||||
| 57 | 379068 | 1.00 | 1.20 | |
| SHUTTER SPRING NEW | ||||
| 58 | 379069 | 1.00 | 1.20 | |
| DUST WASHER NEW | ||||
| 59 | 379946 | 1.00 | 1.20 | |
| Emballage en feutre | ||||
| 60 | 370315 | 1.04 | 1.24 | |
| PACKING WASHER NEW | ||||
| 61 | 379078 | 1.00 | 1.20 | |
| Joint torique (S-26) | ||||
| 62 | 872470 | 1.65 | 1.98 | |
| PORTE-RESSORT | ||||
| 63 | 374626 | 1.04 | 1.24 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 64 | 983162 | 1.05 | 1.26 | |
| PLAQUE DE VERROUILLAGE | ||||
| 65 | 374434 | 1.04 | 1.24 | |
| DEUXIÈME PIGNON | ||||
| 66 | 374440 | 6.30 | 7.56 | |
| Ressort | ||||
| 67 | 323182 | 1.65 | 1.98 | |
| Embrayage | ||||
| 68 | 375022 | 3.90 | 4.68 | |
| Bague | ||||
| 69 | 331315 | 1.05 | 1.26 | |
| PLAQUE DE CHANGEMENT (C) | ||||
| 70 | 374439 | 1.04 | 1.24 | |
| SECOND SHAFT NEW | ||||
| 71 | 379080 | 2.88 | 3.46 | |
| ROTOR ASS'Y (A) NEW | ||||
| 73 | 361188 | 31.24 | 37.49 | |
| WIRING ASS'Y (A) NEW | ||||
| 74 | 341156 | 118.74 | 142.49 | |
| SUPPORT (B) NEW | ||||
| 75 | 379957 | 1.00 | 1.20 | |
| SPEED CONTROL SWITCH NEW | ||||
| 76 | 379067 | 11.44 | 13.73 | |
| Bouton Inverseur Wh18dmr/wh14dmr | ||||
| 77 | 324225 | 1.05 | 1.26 | |
| Vis D4*40 | ||||
| 78 | 306664 | 1.05 | 1.26 | |
| HOUSING PLATE NEW | ||||
| 79 | 379138 | 1.00 | 1.20 | |
| HANDLE SPRING NEW | ||||
| 80 | 379074 | 1.00 | 1.20 | |
| HANDLE PLATE NEW | ||||
| 81 | 379137 | 1.00 | 1.20 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 82 | 301653 | 1.04 | 1.24 | |
| MV LABEL (B) (2) NEW | ||||
| 83 | 379350 | 1.00 | 1.20 | |
| MV LABEL (A) (2) NEW | ||||
| 84 | 379349 | 1.00 | 1.20 | |
| HANDLE (A).(B) ASS'Y NEW | ||||
| 85 | 379071 | 8.10 | 9.72 | |
| HANDLE GUIDE NEW | ||||
| 86 | 379072 | 1.00 | 1.20 | |
| HANDLE WASHER NEW | ||||
| 87 | 379076 | 1.00 | 1.20 | |
| HANDLE COLLER NEW | ||||
| 88 | 379075 | 1.00 | 1.20 | |
| HANDLE DAMPER NEW | ||||
| 89 | 379073 | 1.00 | 1.20 | |
| CAOUTCHOUC DE BATTERIE (B) | ||||
| 90 | 373521 | 1.65 | 1.98 | |
| INNER COVER ASS'Y (A) NEW | ||||
| 92 | 379945 | 58.41 | 70.09 | |
| CYLINDER ASS'Y | ||||
| 93 | 382068 | 21.72 | 26.06 | |
| SECOND SHAFT ASS'Y | ||||
| 94 | 382070 | 24.20 | 29.04 | |
| Ressort (a) | ||||
| 111 | 370502 | 1.04 | 1.24 | |
| Bouton (b) | ||||
| 112 | 370509 | 1.04 | 1.24 | |
| Arrêt | ||||
| 113 | 370510 | 1.04 | 1.24 | |
| LATCH (HG) NEW | ||||
| 114 | 379710 | 1.00 | 1.20 | |
| Ajusteur | ||||
| 115 | 370501 | 1.04 | 1.24 | |
| Bouton (a) | ||||
| 116 | 370838 | 1.65 | 1.98 | |
| LATCH SPRING NEW | ||||
| 117 | 379711 | 1.00 | 1.20 | |
| ADJUSTMENT RAIL NEW | ||||
| 118 | 379712 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 119 | 370500 | |||
| PAKKING | ||||
| 120 | 377175 | 1.00 | 1.20 | |
| Buse (1) | ||||
| 121 | 370495 | 1.50 | 1.80 | |
| Capuchon de brosse | ||||
| 122 | 370496 | 21.18 | 25.41 | |
| Anneau de retenue D35 | ||||
| 123 | 370497 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 124 | 307811 | |||
| Vis D4*40 | ||||
| 125 | 306664 | 1.05 | 1.26 | |
| SLIDE PIPE ASS'Y NEW | ||||
| 126 | 379718 | 10.68 | 12.82 | |
| PACKING (A) NEW | ||||
| 127 | 379719 | 1.00 | 1.20 | |
| PACKING (B) NEW | ||||
| 128 | 379720 | 1.00 | 1.20 | |
| DUST HOUSING SET (A+B) NEW | ||||
| 129 | 379709 | 12.21 | 14.65 | |
| FILTER ASS'Y NEW | ||||
| 130 | 379717 | 3.24 | 3.89 | |
| FILTER PACKING NEW | ||||
| 131 | 379716 | 1.00 | 1.20 | |
| DUST BOX ASS'Y NEW | ||||
| 132 | 379714 | 10.20 | 12.24 | |
| CYCLONE BOX COVER NEW | ||||
| 133 | 379713 | 1.08 | 1.30 | |
| CYCLONE PACKING NEW | ||||
| 134 | 379715 | 1.00 | 1.20 | |
| PIN D3 | ||||
| 135 | 376774 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 136 | 383163 | |||
| CHANGE LEVER ASS'Y NEW | ||||
| 137 | 381637 | 4.20 | 5.04 | |
| POIGNÉE LATÉRALE ASS'Y | ||||
| 502 | 374447 | 12.15 | 14.58 | |
| Capuchon de protection pour batterie | ||||
| 503 | 329897 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 504 | 303709 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505A | 337528 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 509A | 382097 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 379136 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 303332 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 303335 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 321825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 303623 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 321814 | |||
| Vis à tête plate (main gauche) M6x20 | ||||
| 609 | 331966 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 610 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 321813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 971787 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 931844 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 971511Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 971512Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 306885 | |||
| Adaptateur de Douille (b) | ||||
| 617 | 306910 | 4.50 | 5.40 | |
| HOOK ASS'Y (A) NEW | ||||
| 620 | 379770 | 8.22 | 9.86 | |
| Graisse Pour Marteau Rotatif (60g) | ||||
| 621 | 335782 | 13.50 | 16.20 | |
| Graisse Pour Marteau Rotatif (500g) | ||||
| 622 | 335781 | 67.24 | 80.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 623 | 336471 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 379788 | |||
