Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH30PC2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

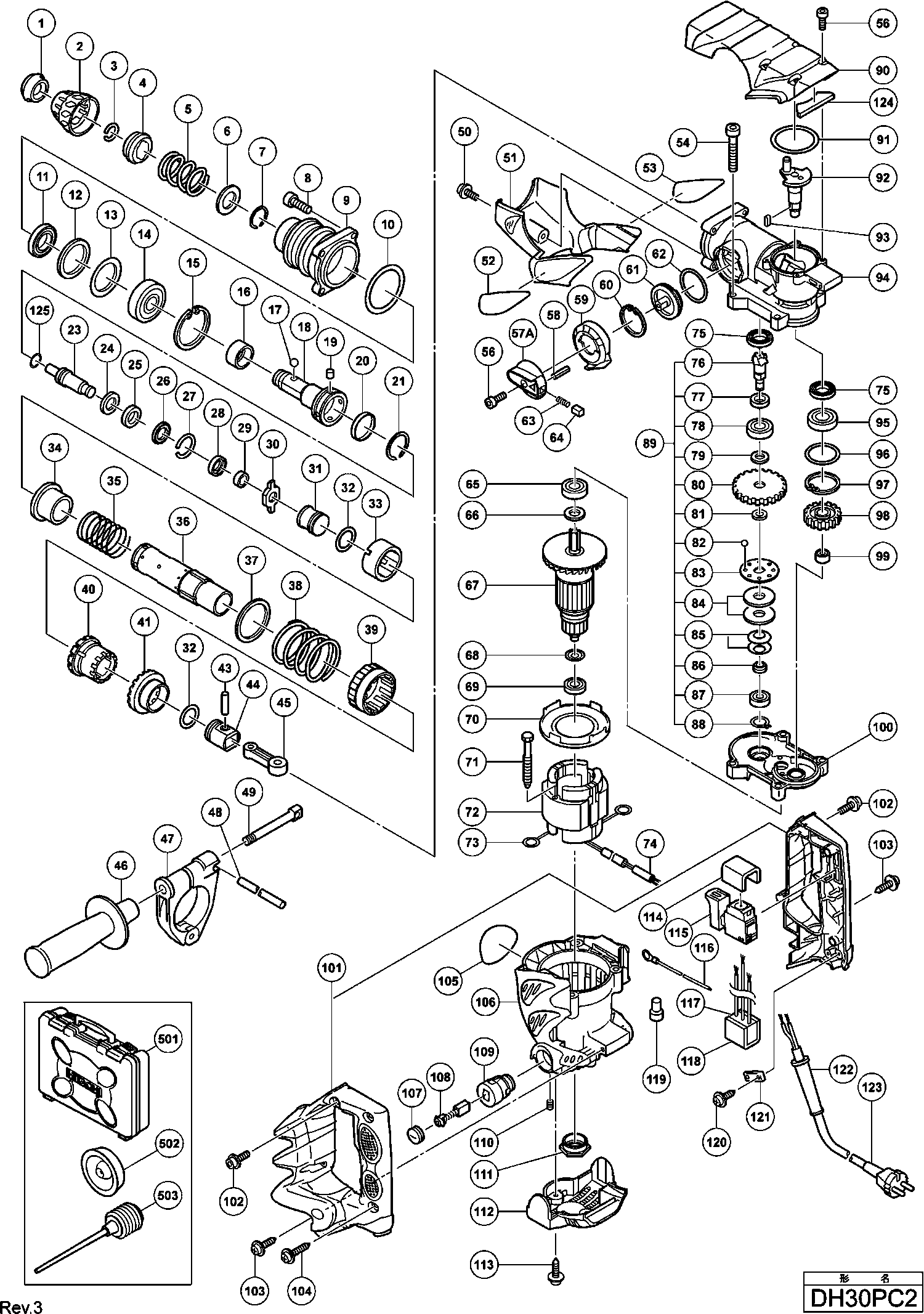

Dessins des Hikoki DH30PC2
Liste de pièces de rechange des Hikoki DH30PC2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle Av H 25pv | ||||
| 1 | 323078 | 3.30 | 3.96 | |
| Verrouillage H 25pv | ||||
| 2 | 323077 | 4.80 | 5.76 | |
| Anneau de retenue | ||||
| 3 | 306340 | 1.35 | 1.62 | |
| Porte Aiguille H 25pv | ||||
| 4 | 323076 | 25.44 | 30.52 | |
| Rondelle Elastique | ||||
| 5 | 323075 | 3.30 | 3.96 | |
| Rondelle | ||||
| 6 | 325668 | 3.30 | 3.96 | |
| Rondelle Elastique | ||||
| 7 | 306993 | 1.35 | 1.62 | |
| Boulon à tête hexagonale Seal Lock M6x22 | ||||
| 8 | 321313 | 1.65 | 1.98 | |
| Carter | ||||
| 9 | 325651 | 22.55 | 27.06 | |
| Joint Thorique Phu | ||||
| 10 | 980744 | 2.55 | 3.06 | |
| Joint | ||||
| 11 | 320324 | 3.30 | 3.96 | |
| Amortisseur | ||||
| 12 | 320325 | 3.30 | 3.96 | |
| Rondelle | ||||
| 13 | 320326 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 326304 | |||
| Circlips Dh-50sa | ||||
| 15 | 948227 | 1.35 | 1.62 | |
| Douille | ||||
| 16 | 325667 | 3.30 | 3.96 | |
| Bille D7.0 (x10) paquet de 10 | ||||
| 17 | 959156 | 1.65 | 1.98 | |
| Porte Outil | ||||
| 18 | 325652 | 99.14 | 118.96 | |
| Broche à aiguille Dh30pc2 | ||||
| 19 | 325658 | 1.65 | 1.98 | |
| Douille | ||||
| 20 | 326301 | 14.70 | 17.64 | |
| Anneau de retenue D38 | ||||
| 21 | 313420 | 1.95 | 2.34 | |
| Second Frappeur | ||||
| 23 | 325653 | 21.73 | 26.07 | |
| Amortisseur H 25pv | ||||
| 24 | 323059 | 9.30 | 11.16 | |
| Amortisseur | ||||
| 25 | 323060 | 3.30 | 3.96 | |
| Joint H 25pv | ||||
| 26 | 323061 | 8.40 | 10.08 | |
| Clips H 25pv | ||||
| 27 | 323062 | 1.65 | 1.98 | |
| Joint | ||||
| 28 | 326302 | 7.95 | 9.54 | |
| Amortisseur | ||||
| 29 | 326303 | 3.30 | 3.96 | |
| Bague | ||||
| 30 | 326300 | 27.78 | 33.33 | |
| Frappeur | ||||
| 31 | 325660 | 12.75 | 15.30 | |
| O'ring (d.i 19.2) | ||||
| 32 | 319577 | 3.30 | 3.96 | |
| Entretoise | ||||
| 33 | 325656 | 3.30 | 3.96 | |
| Entretoise | ||||
| 34 | 325655 | 14.30 | 17.16 | |
| Ressort | ||||
| 35 | 325664 | 7.05 | 8.46 | |
| Cylindre | ||||
| 36 | 325654 | 116.74 | 140.08 | |
| Rondelle | ||||
| 37 | 325661 | 4.80 | 5.76 | |
| Ressort De Maintien | ||||
| 38 | 325662 | 7.05 | 8.46 | |
| Roue Dentee | ||||
| 39 | 325663 | 18.15 | 21.78 | |
| Roue Dentee | ||||
| 40 | 325665 | 58.44 | 70.12 | |
| Pignon | ||||
| 41 | 325666 | 58.44 | 70.12 | |
| Goupille | ||||
| 43 | 319581 | 1.65 | 1.98 | |
| Piston | ||||
| 44 | 319580 | 3.30 | 3.96 | |
| Bielle | ||||
| 45 | 319585 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 313078 | |||
| Collier | ||||
| 47 | 325672 | 14.30 | 17.16 | |
| Barre d'arrêt | ||||
| 48 | 320973 | 4.80 | 5.76 | |
| Boulon Dh 40yb | ||||
| 49 | 313080 | 11.85 | 14.22 | |
| Vis Allen Hd M5x12 | ||||
| 50 | 998471 | 1.05 | 1.26 | |
| Protection Inferieure | ||||
| 51 | 325677 | 9.00 | 10.80 | |
| Vis M6*45 | ||||
| 54 | 986940 | 1.05 | 1.26 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 56 | 983162 | 1.05 | 1.26 | |
| Levier de changement | ||||
| 57A | 331545 | 3.75 | 4.50 | |
| Teton Dh 40mr | ||||
| 58 | 321312 | 1.65 | 1.98 | |
| Protection Levier | ||||
| 59 | 325671 | 3.30 | 3.96 | |
| Circlips | ||||
| 60 | 948391 | 1.65 | 1.98 | |
| Engrenage | ||||
| 61 | 325670 | 22.55 | 27.06 | |
| Joint Torique | ||||
| 62 | 980948 | 1.05 | 1.26 | |
| Ressort | ||||
| 63 | 321310 | 1.65 | 1.98 | |
| Teton Dh 40mr | ||||
| 64 | 321311 | 1.65 | 1.98 | |
| Roulement à billes 6001dducmps2s (ancien 980925) | ||||
| 65 | 6001DD | 6.45 | 7.74 | |
| Rondelle | ||||
| 66 | 971736 | 1.05 | 1.26 | |
| Induit 220-230 Volt | ||||
| 67 | 360768E | 107.94 | 129.52 | |
| Rondelle | ||||
| 68 | 982631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 69 | 608VVM | 5.70 | 6.84 | |
| Baffle | ||||
| 70 | 323083 | 3.30 | 3.96 | |
| Vis Ø 5*50 | ||||
| 71 | 953121 | 1.04 | 1.24 | |
| Inducteur Includ.73 | ||||
| 72 | 340672E | 99.14 | 118.96 | |
| Raccord | ||||
| 73 | 930703 | 2.40 | 2.88 | |
| Tube | ||||
| 74 | 321322 | 1.65 | 1.98 | |
| Joint | ||||
| 75 | 981851 | 2.55 | 3.06 | |
| Pignon | ||||
| 76 | 325647 | 26.95 | 32.34 | |
| Bague | ||||
| 77 | 325648 | 1.65 | 1.98 | |
| Roulement à billes 6001dducmps2s (ancien 980925) | ||||
| 78 | 6001DD | 6.45 | 7.74 | |
| Bague | ||||
| 79 | 992503 | 1.04 | 1.24 | |
| Roue Dentee | ||||
| 80 | 325649 | 28.60 | 34.32 | |
| Rondelle Dh20v/25pa/pb | ||||
| 81 | 971087 | 1.04 | 1.24 | |
| Bille Ø3.97 (x10) paquet de 10 | ||||
| 82 | 959155 | 1.04 | 1.24 | |
| Rondelle Crantee Dh20v/25pa/pb | ||||
| 83 | 992916 | 2.10 | 2.52 | |
| Tôle à ressort | ||||
| 84 | 992926 | 1.05 | 1.26 | |
| Ressort | ||||
| 85 | 980877 | 1.05 | 1.26 | |
| Rondelle | ||||
| 86 | 325650 | 4.80 | 5.76 | |
| Roulement A Billes | ||||
| 87 | 608VVM | 5.70 | 6.84 | |
| Clips Cj65va2 Dh25pa/pb | ||||
| 88 | 940079 | 1.04 | 1.24 | |
| Engrenage Complet | ||||
| 89 | 325646 | 84.56 | 101.48 | |
| Protection Superieure | ||||
| 90 | 325669 | 14.70 | 17.64 | |
| O-ring | ||||
| 91 | 980715 | 2.40 | 2.88 | |
| Bielle | ||||
| 92 | 325644 | 46.75 | 56.10 | |
| Clavette 3*3*8 | ||||
| 93 | 944109 | 1.70 | 2.04 | |
| Carter | ||||
| 94 | 325643 | 67.10 | 80.52 | |
| Roulement A Billes | ||||
| 95 | 6002DD | 7.05 | 8.46 | |
| O-ring Dh 25v/vtp 18 | ||||
| 96 | 872767 | 1.65 | 1.98 | |
| Bague d'arrêt D32 | ||||
| 97 | 948001 | 1.20 | 1.44 | |
| Engrenage | ||||
| 98 | 325645 | 24.34 | 29.20 | |
| Roulement A Aiguilles | ||||
| 99 | 939299 | 10.65 | 12.78 | |
| Carter | ||||
| 100 | 325674 | 32.18 | 38.61 | |
| Set de poignée (a).(b) | ||||
| 101 | 325680 | 35.06 | 42.08 | |
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 102 | 994192 | 1.04 | 1.24 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 103 | 302089 | 1.05 | 1.26 | |
| Vis Ø 4*25 noir | ||||
| 104 | 307028 | 1.05 | 1.26 | |
| Carter | ||||
| 106 | 325673 | 55.41 | 66.50 | |
| Bouchon Charbon | ||||
| 107 | 945161 | 1.20 | 1.44 | |
| Charbons Autorupteurs (1 paire) | ||||
| 108 | 999073 | 14.40 | 17.28 | |
| S/e Porte Balais | ||||
| 109 | 958900 | 6.45 | 7.74 | |
| Vis de réglage hexagonale M5x8 | ||||
| 110 | 938477 | 1.05 | 1.26 | |
| DOUILLE DE PALIER (B) | ||||
| 111 | 310111 | 8.40 | 10.08 | |
| Couvercle H 25pv | ||||
| 112 | 323085 | 16.09 | 19.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 113 | 307811 | |||
| Support Except For Usa,can | ||||
| 114 | 317492 | 1.65 | 1.98 | |
| Commutateur | ||||
| 115 | 325675 | 24.34 | 29.20 | |
| Fil interne | ||||
| 116 | 994190 | 1.05 | 1.26 | |
| Condensateur | ||||
| 117 | 994273 | 4.29 | 5.14 | |
| Support Except For Usa,can | ||||
| 118 | 317492 | 1.65 | 1.98 | |
| Connecteur 50091 | ||||
| 119 | 959140 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 120 | 984750 | |||
| Serre Cable | ||||
| 121 | 960266 | 1.04 | 1.24 | |
| Entree De Cable Ø 8.8 | ||||
| 122 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 122 | 938051 | 1.04 | 1.24 | |
| Cordon 5m 2 X 1,0 W/fiche 13a/250v Pour Gbr | ||||
| 123 | 500440Z | 20.49 | 24.58 | |
| Câble 5M 2 X1.0 Ho7rn-f (sans prise) | ||||
| 123 | 500454Z | 15.54 | 18.64 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 123 | 500447Z | 6.60 | 7.92 | |
| Feutre | ||||
| 124 | 326651 | 1.65 | 1.98 | |
| O Ring H 25pv | ||||
| 125 | 323058 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 325679 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 971787 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 318085 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 303046 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 303044 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 303045 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 302976 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 930515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 302975 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 303621 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 302974 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 302979 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 302978 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 303622 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 302977 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 303617 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 303618 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 303619 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 303620 | |||
| Vis Dvr-13 | ||||
| 618 | 981122 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 619 | 303627 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 303625 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 303626 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 303624 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 321825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 303623 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 321814 | |||
| Pas d'informations disponibles, non commandable | ||||
| 626 | 995344 | |||
| Pas d'informations disponibles, non commandable | ||||
| 627 | 321813 | |||
| Graisse (pot de 500 grammes) | ||||
| 628 | 980927 | 73.01 | 87.62 | |
| Graisse (tube 30 Grammes) | ||||
| 629 | 981840 | 8.40 | 10.08 | |
| Graisse pour marteau-perceuse (70g) | ||||
| 630 | 308471 | 12.75 | 15.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 631 | 971511Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 971512Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 944477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 982684 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 982685 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 315921 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 982672 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 982673 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 982674 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 982686 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 982675 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 982687 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 982676 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 982688 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 982677 | |||
| Pas d'informations disponibles, non commandable | ||||
| 646 | 982689 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 982678 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648 | 982690 | |||
| Pas d'informations disponibles, non commandable | ||||
| 649 | 982679 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 982691 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 982680 | |||
| Pas d'informations disponibles, non commandable | ||||
| 652 | 982692 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653 | 982681 | |||
| Pas d'informations disponibles, non commandable | ||||
| 654 | 982693 | |||
| Pas d'informations disponibles, non commandable | ||||
| 655 | 971794 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 971795 | |||
| Pas d'informations disponibles, non commandable | ||||
| 657 | 971796 | |||
| Pas d'informations disponibles, non commandable | ||||
| 658 | 971797 | |||
| Pas d'informations disponibles, non commandable | ||||
| 659 | 971798 | |||
| Pas d'informations disponibles, non commandable | ||||
| 660 | 971799 | |||
| Pas d'informations disponibles, non commandable | ||||
| 661 | 971800 | |||
| Pas d'informations disponibles, non commandable | ||||
| 662 | 971801 | |||
| Pas d'informations disponibles, non commandable | ||||
| 663 | 971802 | |||
| Pas d'informations disponibles, non commandable | ||||
| 664 | 971803 | |||
| Pas d'informations disponibles, non commandable | ||||
| 665 | 944460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 666 | 944461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 667 | 993038 | |||
| Pas d'informations disponibles, non commandable | ||||
| 669 | 944500 | |||
| Pas d'informations disponibles, non commandable | ||||
| 671 | 944464 | |||
| Pas d'informations disponibles, non commandable | ||||
| 672 | 320859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 673 | 303571 | |||
| Pas d'informations disponibles, non commandable | ||||
| 674 | 303575 | |||
| Pas d'informations disponibles, non commandable | ||||
| 675 | 303578 | |||
| Pas d'informations disponibles, non commandable | ||||
| 676 | 303576 | |||
| Pas d'informations disponibles, non commandable | ||||
| 677 | 303581 | |||
| Pas d'informations disponibles, non commandable | ||||
| 678 | 303582 | |||
| Pas d'informations disponibles, non commandable | ||||
| 679 | 303584 | |||
| Pas d'informations disponibles, non commandable | ||||
| 680 | 303585 | |||
| Pas d'informations disponibles, non commandable | ||||
| 681 | 303586 | |||
| Pas d'informations disponibles, non commandable | ||||
| 682 | 303591 | |||
| Pas d'informations disponibles, non commandable | ||||
| 683 | 303606 | |||
| Pas d'informations disponibles, non commandable | ||||
| 684 | 303593 | |||
| Pas d'informations disponibles, non commandable | ||||
| 685 | 303595 | |||
| Pas d'informations disponibles, non commandable | ||||
| 686 | 303598 | |||
| Pas d'informations disponibles, non commandable | ||||
| 687 | 303599 | |||
| Pas d'informations disponibles, non commandable | ||||
| 688 | 303611 | |||
| Pas d'informations disponibles, non commandable | ||||
| 689 | 303601 | |||
| Pas d'informations disponibles, non commandable | ||||
| 690 | 303613 | |||
| Pas d'informations disponibles, non commandable | ||||
| 691 | 303614 | |||
| Pas d'informations disponibles, non commandable | ||||
| 692 | 303615 | |||
| Pas d'informations disponibles, non commandable | ||||
| 693 | 303616 | |||
| Pas d'informations disponibles, non commandable | ||||
| 694 | 319988 | |||
