Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH28PX'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

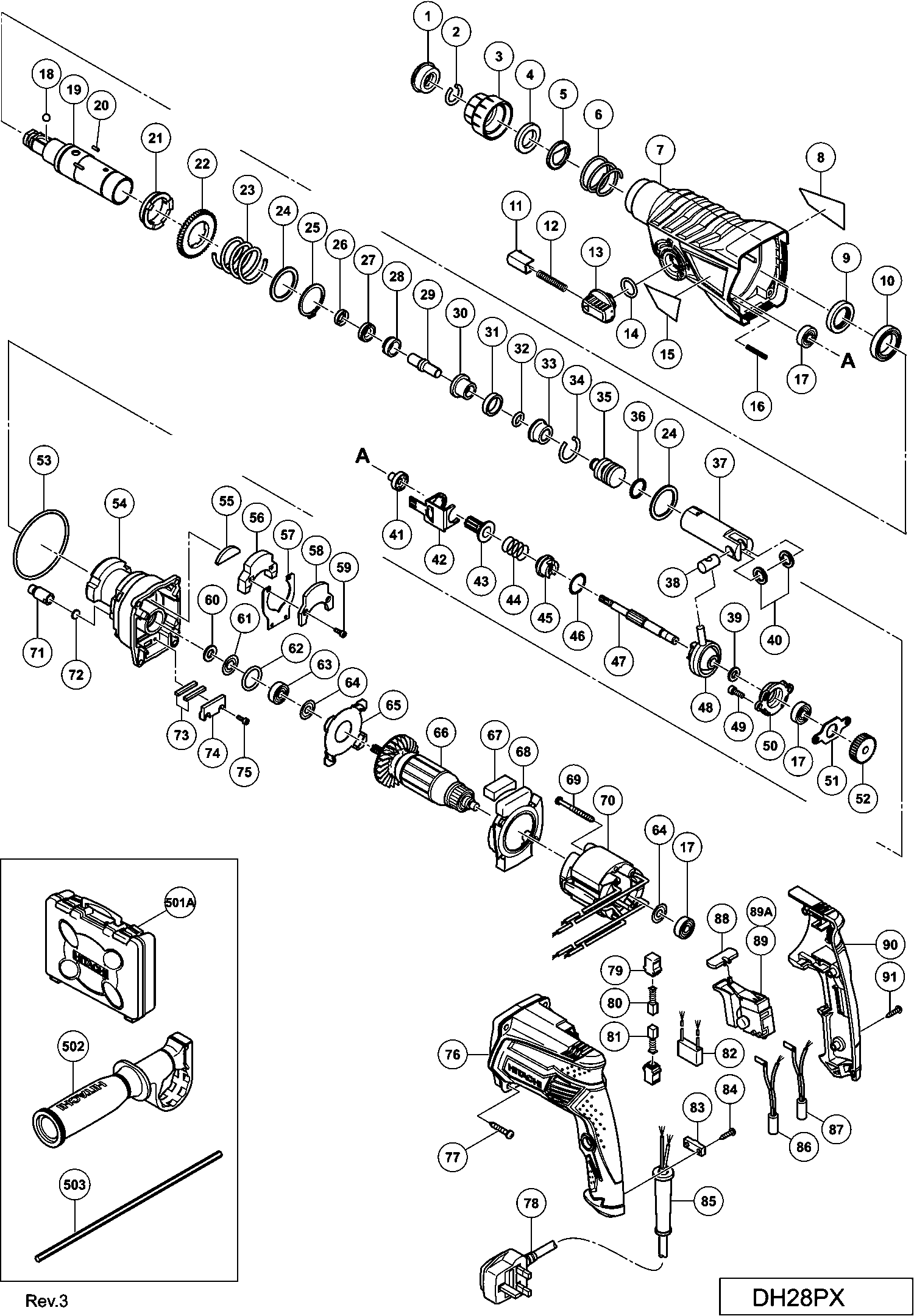

Dessins des Hikoki DH28PX
Liste de pièces de rechange des Hikoki DH28PX
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| INDUIT 110-127 VOLTS | ||||
| *66 | 360961U | 26.95 | 32.34 | |
| Induit 220-230 Volt | ||||
| *66 | 360961E | 24.48 | 29.37 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *70 | 340850E | 17.33 | 20.79 | |
| INDUCTEUR 110-127 VOLTS | ||||
| *70 | 340850C | 16.17 | 19.40 | |
| Plus disponible, pas de remplacement | ||||
| *78 | 500446Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 1 | 306345 | |||
| Anneau de retenue | ||||
| 2 | 306340 | 1.35 | 1.62 | |
| Verrouillage Dh 24pc3 | ||||
| 3 | 324527 | 3.30 | 3.96 | |
| Bague | ||||
| 4 | 324528 | 6.45 | 7.74 | |
| Rondelle | ||||
| 5 | 324526 | 3.30 | 3.96 | |
| Ressort | ||||
| 6 | 322812 | 1.65 | 1.98 | |
| Couvercle d'engrenages | ||||
| 7A | 335274 | 19.80 | 23.76 | |
| Joint d'huile | ||||
| 9 | 335259 | 2.85 | 3.42 | |
| Roulement à billes 6805dd | ||||
| 10 | 335260 | 3.30 | 3.96 | |
| Bouton-poussoir | ||||
| 11 | 322789 | 4.80 | 5.76 | |
| Ressort Dh 24pc | ||||
| 12 | 317223 | 1.65 | 1.98 | |
| Levier de changement | ||||
| 13 | 334011 | 2.10 | 2.52 | |
| O Ring (s-18) | ||||
| 14 | 878885 | 1.05 | 1.26 | |
| Ressort (e) | ||||
| 16 | 335800 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 17 | 608VVM | 5.70 | 6.84 | |
| Balle en acier D7.0 (10 Pcs.) | ||||
| 18 | 335300 | 1.04 | 1.24 | |
| Cylindre | ||||
| 19 | 335261 | 22.28 | 26.73 | |
| PIN D2.5 | ||||
| 20 | 335264 | 1.04 | 1.24 | |
| Embrayage de cylindre | ||||
| 21 | 335263 | 12.45 | 14.94 | |
| Second Pignon Dh 22vb | ||||
| 22 | 335265 | 6.15 | 7.38 | |
| Ressort (a) | ||||
| 23 | 335266 | 1.50 | 1.80 | |
| Bague | ||||
| 24 | 301679 | 1.20 | 1.44 | |
| Clips Ø 30 | ||||
| 25 | 948310 | 1.35 | 1.62 | |
| Joint d'Huile (A) | ||||
| 26 | 335262 | 1.80 | 2.16 | |
| Porte-marteau (c) | ||||
| 27 | 335268 | 9.60 | 11.52 | |
| Manchon (fw) | ||||
| 28 | 335795 | 4.20 | 5.04 | |
| Second Frappeur | ||||
| 29 | 335269 | 3.90 | 4.68 | |
| Porte-marteau (a) | ||||
| 30 | 335267 | 3.00 | 3.60 | |
| BAGUE D'AMORTISSEMENT (A) | ||||
| 31 | 322805 | 1.65 | 1.98 | |
| O Ring Dh 40ma | ||||
| 32 | 322808 | 1.65 | 1.98 | |
| Logement D Amortisseur | ||||
| 33 | 324524 | 6.45 | 7.74 | |
| ANNEAU DE BUTÉE | ||||
| 34 | 322807 | 1.65 | 1.98 | |
| Percuteur | ||||
| 35 | 335246 | 4.20 | 5.04 | |
| Joint torique D17 | ||||
| 36 | 335247 | 2.55 | 3.06 | |
| Piston | ||||
| 37 | 335255 | 1.04 | 1.24 | |
| Goupille Dh 38ms | ||||
| 38 | 335793 | 3.15 | 3.78 | |
| Rondelle de Roulement | ||||
| 39 | 335250 | 1.04 | 1.24 | |
| Rondelle de piston | ||||
| 40 | 335794 | 1.20 | 1.44 | |
| Manchon de pignon | ||||
| 41 | 335275 | 3.00 | 3.60 | |
| Chapeau D.roulement (1) | ||||
| 42 | 335276 | 11.10 | 13.32 | |
| Second Pignon Dh 22vb | ||||
| 43 | 335278 | 7.20 | 8.64 | |
| Ressort | ||||
| 44 | 323182 | 1.65 | 1.98 | |
| Embrayage | ||||
| 45 | 335254 | 3.90 | 4.68 | |
| Bague | ||||
| 46 | 331315 | 1.05 | 1.26 | |
| Deuxième Arbre | ||||
| 47 | 335277 | 6.60 | 7.92 | |
| Palier à Reciprocation | ||||
| 48 | 335249 | 13.65 | 16.38 | |
| Vis M5*16 | ||||
| 49 | 990079 | 1.05 | 1.26 | |
| Support de palier | ||||
| 50 | 335270 | 11.40 | 13.68 | |
| Chapeau D.roulement (1) | ||||
| 51 | 335271 | 1.04 | 1.24 | |
| Engrenage | ||||
| 52 | 335253 | 6.75 | 8.10 | |
| Joint torique D72.2 | ||||
| 53 | 335245 | 1.20 | 1.44 | |
| Palier | ||||
| 54 | 335798 | 9.75 | 11.70 | |
| Amortisseur de Poids (a) | ||||
| 55 | 335285 | 1.04 | 1.24 | |
| Poids (a) | ||||
| 56 | 335280 | 3.75 | 4.50 | |
| ressort à lames | ||||
| 57 | 335282 | 1.04 | 1.24 | |
| Poids (b) | ||||
| 58 | 335281 | 1.95 | 2.34 | |
| Boulon à tête hexagonale Seal Lock M3x8 | ||||
| 59 | 325241 | 1.65 | 1.98 | |
| Feutre | ||||
| 60 | 322816 | 1.65 | 1.98 | |
| Rondelle de joint | ||||
| 61 | 322818 | 3.30 | 3.96 | |
| O-ring Dh-14v | ||||
| 62 | 876796 | 1.05 | 1.26 | |
| Roulement | ||||
| 63 | 608DDM | 5.55 | 6.66 | |
| Rondelle | ||||
| 64 | 982631 | 1.04 | 1.24 | |
| Plaque De Recouvrement | ||||
| 65 | 335279 | 1.04 | 1.24 | |
| INDUIT 110-127 VOLTS | ||||
| 66 | 360961U | 26.95 | 32.34 | |
| Induit 220-230 Volt | ||||
| 66 | 360961E | 24.48 | 29.37 | |
| Amortisseur de poids (b) | ||||
| 67 | 335286 | 1.04 | 1.24 | |
| Guide de ventilateur | ||||
| 68 | 335244 | 1.04 | 1.24 | |
| Vis Ø4x50 | ||||
| 69 | 961672 | 1.04 | 1.24 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 70 | 340850E | 17.33 | 20.79 | |
| INDUCTEUR 110-127 VOLTS | ||||
| 70 | 340850C | 16.17 | 19.40 | |
| Capuchon d'Air | ||||
| 71 | 334008 | 1.20 | 1.44 | |
| Feutre | ||||
| 72 | 324543 | 1.65 | 1.98 | |
| Amortisseur à Ressort | ||||
| 73 | 335284 | 1.04 | 1.24 | |
| Porte-ressort | ||||
| 74 | 335283 | 1.04 | 1.24 | |
| Vis M4*12 For Switch Holder (t2.6 Steel Plate) | ||||
| 75 | 983162 | 1.05 | 1.26 | |
| Carter | ||||
| 76 | 335241 | 9.60 | 11.52 | |
| Carter | ||||
| 76A | 335241 | 9.60 | 11.52 | |
| VIS C M4X34 | ||||
| 77 | 301654 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 78 | 500446Z | |||
| S/e Porte Balais | ||||
| 79 | 955203 | 2.40 | 2.88 | |
| Charbons (1 paire) | ||||
| 80 | 999041 | 4.50 | 5.40 | |
| Jeu De Charbons (auto stop) | ||||
| 81 | 999072 | 14.40 | 17.28 | |
| Condensateur | ||||
| 82 | 930039 | 1.95 | 2.34 | |
| Serre Cable | ||||
| 83 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 84 | 984750 | |||
| Pas d'informations disponibles, non commandable | ||||
| 85 | 953327 | |||
| Bobine d'Étranglement (a) Marron | ||||
| 86 | 335857 | 1.95 | 2.34 | |
| Fil Bleu | ||||
| 87 | 324551 | 11.55 | 13.86 | |
| Selecteur | ||||
| 88 | 322853 | 1.05 | 1.26 | |
| Interrupteur | ||||
| 89 | 335796 | 17.05 | 20.46 | |
| Couverture de Poignée | ||||
| 90 | 335242 | 4.35 | 5.22 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 91 | 301653 | 1.04 | 1.24 | |
| ENSEMBLE DE POIGNÉE | ||||
| 93 | 375172 | 4.50 | 5.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 501A | 337257 | |||
| Poignee Laterale | ||||
| 502 | 335273 | 8.85 | 10.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 503 | 303709 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 306885 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 986802 | |||
| Collecteur de poussière | ||||
| 603 | 986803 | 6.54 | 7.85 | |
| Joint | ||||
| 604 | 986804 | 3.38 | 4.05 | |
| Clips Ø 30 | ||||
| 605 | 948310 | 1.35 | 1.62 | |
| ANNEAU | ||||
| 606 | 958063 | 1.00 | 1.20 | |
| Bille d'acier D6.35 (10 pièces) | ||||
| 607 | 959150 | 1.35 | 1.62 | |
| Bague extérieure | ||||
| 608 | 986805 | 4.26 | 5.11 | |
| Douille | ||||
| 609 | 986806 | 5.10 | 6.12 | |
| Adaptateur de Douille (b) | ||||
| 610 | 306910 | 4.50 | 5.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 611 | 971787 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 931844 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 321814 | |||
| Vis à tête plate (main gauche) M6x20 | ||||
| 614 | 331966 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 615 | 321813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 971511Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 971512Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 944477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 982684 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 982685 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 982672 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 982686 | |||
| Pas d'informations disponibles, non commandable | ||||
| 626 | 982687 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 982688 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 982689 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 982690 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 971794 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 971795 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 971796 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 971797 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 971798 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 971799 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 971800 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 971801 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 971802 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 971803 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 320859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 303046 | |||
| Pas d'informations disponibles, non commandable | ||||
| 652 | 303044 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653 | 303045 | |||
| Vis Dvr-13 | ||||
| 654 | 981122 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 655 | 930515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 302976 | |||
| Pas d'informations disponibles, non commandable | ||||
| 657 | 302975 | |||
| Pas d'informations disponibles, non commandable | ||||
| 658 | 303621 | |||
| Pas d'informations disponibles, non commandable | ||||
| 659 | 302974 | |||
| Pas d'informations disponibles, non commandable | ||||
| 660 | 302979 | |||
| Pas d'informations disponibles, non commandable | ||||
| 661 | 302978 | |||
| Pas d'informations disponibles, non commandable | ||||
| 662 | 303622 | |||
| Pas d'informations disponibles, non commandable | ||||
| 663 | 302977 | |||
| Pas d'informations disponibles, non commandable | ||||
| 664 | 303332 | |||
| Pas d'informations disponibles, non commandable | ||||
| 665 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 666 | 303335 | |||
| Pas d'informations disponibles, non commandable | ||||
| 667 | 303617 | |||
| Pas d'informations disponibles, non commandable | ||||
| 668 | 303618 | |||
| Pas d'informations disponibles, non commandable | ||||
| 669 | 303619 | |||
| Pas d'informations disponibles, non commandable | ||||
| 670 | 303620 | |||
| Pas d'informations disponibles, non commandable | ||||
| 671 | 303625 | |||
| Pas d'informations disponibles, non commandable | ||||
| 672 | 303626 | |||
| Pas d'informations disponibles, non commandable | ||||
| 673 | 303627 | |||
| Pas d'informations disponibles, non commandable | ||||
| 674 | 303624 | |||
| Pas d'informations disponibles, non commandable | ||||
| 675 | 321825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 676 | 303623 | |||
| Graisse Pour Marteau Rotatif (500g) | ||||
| 678 | 335781 | 67.24 | 80.68 | |
| Graisse Pour Marteau Rotatif (60g) | ||||
| 679 | 335782 | 13.50 | 16.20 | |
