Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DH24PG'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

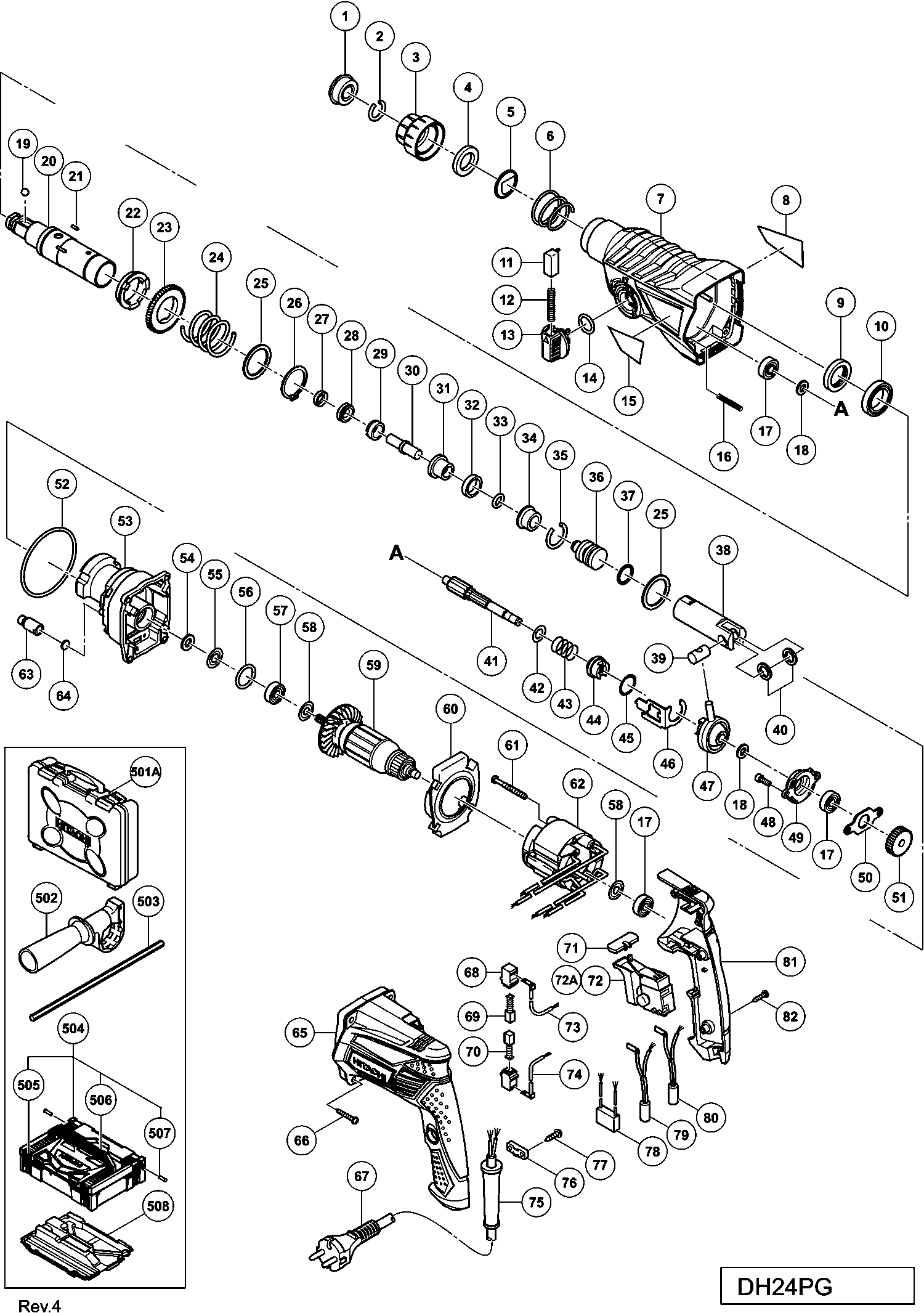

Dessins des Hikoki DH24PG
Liste de pièces de rechange des Hikoki DH24PG
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 1 | 306345 | |||
| Anneau de retenue | ||||
| 2 | 306340 | 1.35 | 1.62 | |
| Verrouillage Dh 24pc3 | ||||
| 3 | 324527 | 3.30 | 3.96 | |
| Bague | ||||
| 4 | 324528 | 6.45 | 7.74 | |
| Rondelle | ||||
| 5 | 324526 | 3.30 | 3.96 | |
| Ressort | ||||
| 6 | 322812 | 1.65 | 1.98 | |
| Couvercle d'engrenages | ||||
| 7 | 335258 | 19.80 | 23.76 | |
| Joint d'huile | ||||
| 9 | 335259 | 2.85 | 3.42 | |
| Roulement à billes 6805dd | ||||
| 10 | 335260 | 3.30 | 3.96 | |
| Bouton-poussoir | ||||
| 11 | 322789 | 4.80 | 5.76 | |
| Ressort Dh 24pc | ||||
| 12 | 317223 | 1.65 | 1.98 | |
| Levier de changement | ||||
| 13 | 334011 | 2.10 | 2.52 | |
| O Ring (s-18) | ||||
| 14 | 878885 | 1.05 | 1.26 | |
| Ressort (e) | ||||
| 16 | 335800 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 17 | 608VVM | 5.70 | 6.84 | |
| Rondelle de Roulement | ||||
| 18 | 335250 | 1.04 | 1.24 | |
| Balle en acier D7.0 (10 Pcs.) | ||||
| 19 | 335300 | 1.04 | 1.24 | |
| Cylindre | ||||
| 20 | 335261 | 22.28 | 26.73 | |
| PIN D2.5 | ||||
| 21 | 335264 | 1.04 | 1.24 | |
| Embrayage de cylindre | ||||
| 22 | 335263 | 12.45 | 14.94 | |
| Second Pignon Dh 22vb | ||||
| 23 | 335265 | 6.15 | 7.38 | |
| Ressort (a) | ||||
| 24 | 335266 | 1.50 | 1.80 | |
| Bague | ||||
| 25 | 301679 | 1.20 | 1.44 | |
| Clips Ø 30 | ||||
| 26 | 948310 | 1.35 | 1.62 | |
| Joint d'Huile (A) | ||||
| 27 | 335262 | 1.80 | 2.16 | |
| Porte-marteau (c) | ||||
| 28 | 335268 | 9.60 | 11.52 | |
| Manchon (fw) | ||||
| 29 | 335795 | 4.20 | 5.04 | |
| Second Frappeur | ||||
| 30 | 335269 | 3.90 | 4.68 | |
| Porte-marteau (a) | ||||
| 31 | 335267 | 3.00 | 3.60 | |
| BAGUE D'AMORTISSEMENT (A) | ||||
| 32 | 322805 | 1.65 | 1.98 | |
| O Ring Dh 40ma | ||||
| 33 | 322808 | 1.65 | 1.98 | |
| Logement D Amortisseur | ||||
| 34 | 324524 | 6.45 | 7.74 | |
| ANNEAU DE BUTÉE | ||||
| 35 | 322807 | 1.65 | 1.98 | |
| Percuteur | ||||
| 36 | 335246 | 4.20 | 5.04 | |
| Joint torique D17 | ||||
| 37 | 335247 | 2.55 | 3.06 | |
| Piston | ||||
| 38 | 335255 | 1.04 | 1.24 | |
| Goupille Dh 38ms | ||||
| 39 | 335793 | 3.15 | 3.78 | |
| Rondelle de piston | ||||
| 40 | 335794 | 1.20 | 1.44 | |
| Deuxième arbre | ||||
| 41 | 335248 | 6.15 | 7.38 | |
| Rondelle (c) | ||||
| 42 | 335251 | 1.04 | 1.24 | |
| Ressort | ||||
| 43 | 323182 | 1.65 | 1.98 | |
| Embrayage | ||||
| 44 | 335254 | 3.90 | 4.68 | |
| Bague | ||||
| 45 | 331315 | 1.05 | 1.26 | |
| Plaque de Changement | ||||
| 46 | 335252 | 1.04 | 1.24 | |
| Palier à Reciprocation | ||||
| 47 | 335249 | 13.65 | 16.38 | |
| Vis M5*16 | ||||
| 48 | 990079 | 1.05 | 1.26 | |
| Support de palier | ||||
| 49 | 335270 | 11.40 | 13.68 | |
| Chapeau D.roulement (1) | ||||
| 50 | 335271 | 1.04 | 1.24 | |
| Engrenage | ||||
| 51 | 335253 | 6.75 | 8.10 | |
| Joint torique D72.2 | ||||
| 52 | 335245 | 1.20 | 1.44 | |
| Couvercle Interne | ||||
| 53 | 335272 | 9.90 | 11.88 | |
| Feutre | ||||
| 54 | 322816 | 1.65 | 1.98 | |
| Rondelle de joint | ||||
| 55 | 322818 | 3.30 | 3.96 | |
| O-ring Dh-14v | ||||
| 56 | 876796 | 1.05 | 1.26 | |
| Roulement | ||||
| 57 | 608DDM | 5.55 | 6.66 | |
| Rondelle | ||||
| 58 | 982631 | 1.04 | 1.24 | |
| Induit 230v | ||||
| 59 | 360962E | 24.34 | 29.20 | |
| ANKER 110 VOLT | ||||
| 59 | 360962C | 22.72 | 27.26 | |
| Guide de ventilateur | ||||
| 60 | 335244 | 1.04 | 1.24 | |
| Vis Ø 4x45 | ||||
| 61 | 981824 | 1.05 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 62 | 340866E | 20.76 | 24.92 | |
| VELD 110 VOLT | ||||
| 62 | 340866C | 19.69 | 23.63 | |
| Capuchon d'Air | ||||
| 63 | 334008 | 1.20 | 1.44 | |
| Feutre | ||||
| 64 | 324543 | 1.65 | 1.98 | |
| Carcasse | ||||
| 65 | 335660 | 7.50 | 9.00 | |
| VIS C M4X34 | ||||
| 66 | 301654 | 1.05 | 1.26 | |
| Cordon 230 Volt Gbr | ||||
| 67 | 500450Z | 31.63 | 37.95 | |
| Cord | ||||
| 67 | 930051 | 14.30 | 17.16 | |
| Cordon | ||||
| 67 | 500240Z | 13.18 | 15.81 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 67 | 500247Z | 6.18 | 7.42 | |
| S/e Porte Balais | ||||
| 68 | 955203 | 2.40 | 2.88 | |
| Charbons (1 paire) | ||||
| 69 | 999041 | 4.50 | 5.40 | |
| Jeu De Charbons (auto stop) | ||||
| 70 | 999072 | 14.40 | 17.28 | |
| Selecteur | ||||
| 71 | 322853 | 1.05 | 1.26 | |
| Interrupteur | ||||
| 72 | 335796 | 17.05 | 20.46 | |
| Câblage (a) Brun | ||||
| 73 | 324537 | 4.35 | 5.22 | |
| Fil interne (a) (bleu) | ||||
| 74 | 324538 | 4.35 | 5.22 | |
| Entree De Cable Ø 10,1 | ||||
| 75 | 938051 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 76 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 77 | 984750 | |||
| Condensateur | ||||
| 78 | 930039 | 1.95 | 2.34 | |
| Bobine d'Étranglement (a) Marron | ||||
| 79 | 335857 | 1.95 | 2.34 | |
| Fil Bleu | ||||
| 80 | 324551 | 11.55 | 13.86 | |
| Couverture de Poignée | ||||
| 81 | 335661 | 3.45 | 4.14 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 82 | 301653 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501A | 337257 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 324548 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 310331 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 337739 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 508 | 337741 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 306885 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 986802 | |||
| STOFVANGER | ||||
| 603 | 986803 | 6.54 | 7.85 | |
| Joint | ||||
| 604 | 986804 | 3.38 | 4.05 | |
| Clips Ø 30 | ||||
| 605 | 948310 | 1.35 | 1.62 | |
| RING | ||||
| 606 | 958063 | 1.00 | 1.20 | |
| Bille d'acier D6.35 (10 pièces) | ||||
| 607 | 959150 | 1.35 | 1.62 | |
| OUTER RACE | ||||
| 608 | 986805 | 4.26 | 5.11 | |
| Douille | ||||
| 609 | 986806 | 5.10 | 6.12 | |
| Adaptateur de Douille (b) | ||||
| 610 | 306910 | 4.50 | 5.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 611 | 971787 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 931844 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 321814 | |||
| Vis à tête plate (main gauche) M6x20 | ||||
| 614 | 331966 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 615 | 321813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 971511Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 971512Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 944477 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 982684 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 982685 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 982672 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 982673 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 982674 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 982686 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 982675 | |||
| Pas d'informations disponibles, non commandable | ||||
| 626 | 982687 | |||
| Pas d'informations disponibles, non commandable | ||||
| 627 | 982676 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 982688 | |||
| Pas d'informations disponibles, non commandable | ||||
| 629 | 982677 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 982689 | |||
| Pas d'informations disponibles, non commandable | ||||
| 631 | 982678 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 982690 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 971794 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 971795 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 971796 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 971797 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 971798 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 971799 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 971800 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 971801 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 971802 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 971803 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 944460 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 944461 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 993038 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 944500 | |||
| Pas d'informations disponibles, non commandable | ||||
| 649 | 944464 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 320859 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 303046 | |||
| Pas d'informations disponibles, non commandable | ||||
| 652 | 303044 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653 | 303045 | |||
| Vis Dvr-13 | ||||
| 654 | 981122 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 655 | 930515 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 302976 | |||
| Pas d'informations disponibles, non commandable | ||||
| 657 | 302975 | |||
| Pas d'informations disponibles, non commandable | ||||
| 658 | 303621 | |||
| Pas d'informations disponibles, non commandable | ||||
| 659 | 302974 | |||
| Pas d'informations disponibles, non commandable | ||||
| 660 | 302979 | |||
| Pas d'informations disponibles, non commandable | ||||
| 661 | 302978 | |||
| Pas d'informations disponibles, non commandable | ||||
| 662 | 303622 | |||
| Pas d'informations disponibles, non commandable | ||||
| 663 | 302977 | |||
| Pas d'informations disponibles, non commandable | ||||
| 664 | 303332 | |||
| Pas d'informations disponibles, non commandable | ||||
| 665 | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 666 | 303335 | |||
| Pas d'informations disponibles, non commandable | ||||
| 667 | 303617 | |||
| Pas d'informations disponibles, non commandable | ||||
| 668 | 303618 | |||
| Pas d'informations disponibles, non commandable | ||||
| 669 | 303619 | |||
| Pas d'informations disponibles, non commandable | ||||
| 670 | 303620 | |||
| Pas d'informations disponibles, non commandable | ||||
| 671 | 303625 | |||
| Pas d'informations disponibles, non commandable | ||||
| 672 | 303626 | |||
| Pas d'informations disponibles, non commandable | ||||
| 673 | 303627 | |||
| Pas d'informations disponibles, non commandable | ||||
| 674 | 303624 | |||
| Pas d'informations disponibles, non commandable | ||||
| 675 | 321825 | |||
| Pas d'informations disponibles, non commandable | ||||
| 676 | 303623 | |||
| Pas d'informations disponibles, non commandable | ||||
| 677 | 306370 | |||
| Graisse Pour Marteau Rotatif (500g) | ||||
| 678 | 335781 | 67.24 | 80.68 | |
| Graisse Pour Marteau Rotatif (60g) | ||||
| 679 | 335782 | 13.50 | 16.20 | |
