Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki DA200E'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

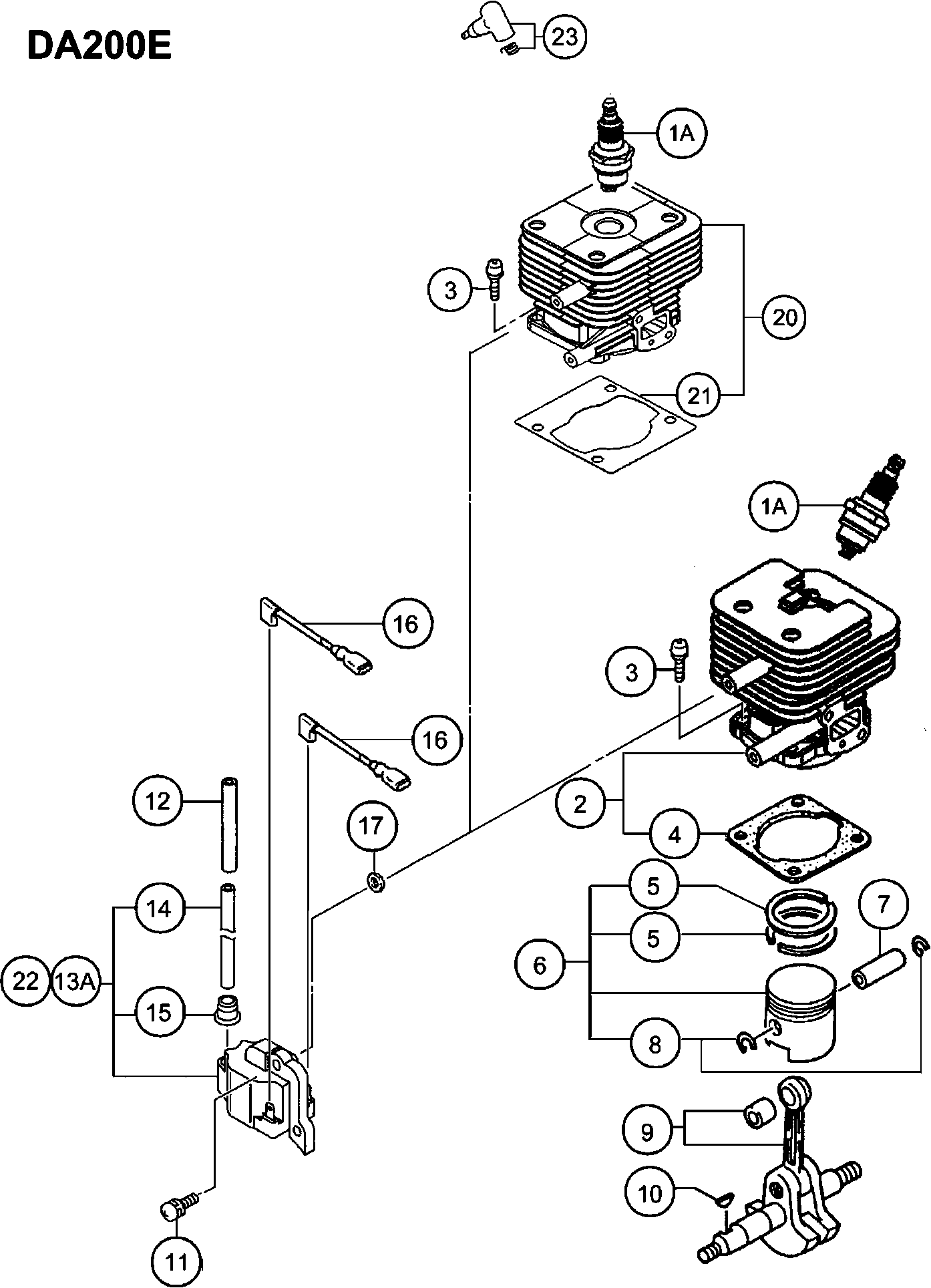

Dessins des Hikoki DA200E

Liste de pièces de rechange des Hikoki DA200E

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Bougie d'allumage (ancienne 6685775)
1A 6699326 3.30 3.96
Jeu de cylindres (ancien 001-07031-91/6685486)
2 6685487 52.34 62.80
Boulon à tête hexagonale M5x16/s (ancien 994-61050
3 6684903 2.15 2.58
Joint de cylindre (ancien 017-07020-20)
4 6685746 1.15 1.38
Anneau de piston (xr1-1856)
5 6685331 4.05 4.86
Ensemble de pistons (ancienne 030-07030-91/6685897
6 6685898 24.20 29.04
Broche de piston 9 X 31 (ancien 037-01400-20/79117
7 6686008 2.31 2.78
Circlip (ancien 039-00000-20)
8 6685078 1.15 1.38
Vilebrequin comp. (ancien 046-07221-80/6686210)
9 6696499 67.00 80.40
Clavette à ergot 3x13x4.5 (ancien 068-10100-20)
10 6684899 2.15 2.58
Vis haute tension 4x18ws (ancienne 994-16040-186)
11 6695407 1.15 1.38
Tube isolant, 110l (ancien 250-07020-20)
12 6688319 1.15 1.38
Ass'y de Bobine d'Allumage (vieux 6687665/6699774)
13A 6699772 17.85 21.42
Cordon Haute tension 140l (old 178-20549-20/668788
14 6687888 2.31 2.78
Capuchon en Caoutchouc
15 6684602 2.15 2.58
Arrêt de cordon B160m (ancien 178-0703b-80)
16 6687874 2.31 2.78
Rondelle (ancien 182-0186a-20)
17 6684600 2.15 2.58
Kit de cylindre (ancien 001-07250-90)
20 6685491 60.35 72.42
Joint de cylindre (ancien 017-07250-20)
21 6685749 1.15 1.38
Bobine (ancien 167-22012-90)
22 6687719 28.14 33.76
Capuchon de bougie d'allumage d'ensemble (ancien 1
23 6687468 2.31 2.78
Joint d'huile
24 6684607 4.29 5.14
Roulement à billes 6001 C3
25 6684608 3.80 4.56
Joint de carter (ancien 090-07020-20)
26 6686721 1.15 1.38
Pas d'informations disponibles, non commandable
27 6686723
Joint de carter de vilebrequin
27A 6699280 1.04 1.24
Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23
28 6684604 2.15 2.58
Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24
28 6684605 2.15 2.58
Roto Magneto Comp.
29 6687375 20.11 24.14
Écrou M8 (ancien 991-01080-011/327325/332299/72660
30 6684612 2.15 2.58
Bague
31 6695184 1.15 1.38
Boulon à tête hexagonale M5x16/s (ancien 994-61050
32 6684903 2.15 2.58
Boulon à tête hexagonale M5x16/s (ancien 994-61050
33 6684903 2.15 2.58
Boulon à tête hexagonale M5x16/s (ancien 994-61050
33A 6684903 2.15 2.58
Carter de vilebrequin Assy (ancien 072-07020-90)
34 6686580 38.26 45.92
Pas d'informations disponibles, non commandable
35 6686586
Carter de Vilebrequin
35A 6699279 29.80 35.76
Joint de collecteur d'admission
41 6689864 1.15 1.38
Joint de collecteur d'admission
41 6689895 1.15 1.38
Set d'isolateur de carburateur, pièce de rechange
42 6689924 6.60 7.92
Ensemble d'isolants (ancien 404-07020-91)
42 6689972 6.28 7.53
Boulon à trou hexagonal 5x22/ws (ancien 994-64050-
43 6695514 1.15 1.38
Boulon à trou hexagonal 5x25ws (ancien 994-64050-2
43 6695515 1.15 1.38
Joint de carburateur (ancien 402-0656a-20)
44 6684616 2.15 2.58
Ressort de retour de fil (ancien 902-10243-20)
45 6694055 1.15 1.38
Volet d'étranglement 2.0 (ancien 528-0652n-22/6691
46 6691276 1.15 1.38
Plaque d'étranglement 1.0 (ancien 528-07020-22/669
46 6691278 1.15 1.38
Corps de nettoyeur complet (ancien 423-0652n-80)
47 6690120 4.45 5.34
Éponge de nettoyage
48 6690365 1.15 1.38
Couvercle du filtre à air
49 6690421 13.86 16.64
Couvercle du filtre à air
49 6690402 10.23 12.27
Comp. de boulon de fixation de couvercle
50 6698730 3.15 3.78
Vis M5x57/s (ancienne 994-14050-571/790190)
51 6695353 1.15 1.38
Rondelle 5 (ancien 992-00050-011)
52 6684864 2.15 2.58
Set de carburateur
53 6690501 86.36 103.64
Set de carburateur
53 6690515 86.36 103.64
Set de carburateur
53 6690516 68.36 82.04
Levier de contrôle de l'étranglement (ancien 523-0
55 6691239 1.15 1.38
Composant de réservoir blanc (ancien 591-07039-80/
56 6691588 11.71 14.06
Réservoir F T (ancien 6697747)
57 6699336 24.20 29.04
Collier 5.8 (ancien 659-00801-20)
58 6692244 1.15 1.38
Plus disponible, pas de remplacement
59 6688156
Tuyau de carburant 3x5x80 (ancien 700-03005-08)
60 6684880 2.15 2.58
Pas d'informations disponibles, non commandable
61 6684620
Clip D6 (ancien 680-00070-20)
62 6685198 1.15 1.38
Tuyau de carburant
63 6688169 2.31 2.78
Boulon à trou hexagonal 5x16/ps (ancien 994-63050-
64 6695504 1.15 1.38
Pas d'informations disponibles, non commandable
65 6685049
Vis à tôle 4x14 P (ancienne 993-49040-142/6695112)
67 6695280 1.15 1.38
Bague
68 6685070 1.15 1.38
Pas d'informations disponibles, non commandable
70 6684625
Grommet de retour (ancien 6684627)
75 6697846 1.04 1.24
Rondelle Ø 5
76 6684918 2.15 2.58
Collier de fixation du réservoir (ancien 649-07250
77 6692183 1.15 1.38
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
79 6684709 2.15 2.58
Boulon à trou hexagonal 5x16/ps (ancien 994-63050-
80 6695504 1.15 1.38
Rondelle (ancienne 992-10050-012)
84 6684662 2.15 2.58
Tuyau de carburant Ass'y (ancien 223-0097a-90)
85 6684618 4.29 5.14
Protecteur de silencieux (ancienne 738-07031-20)
91 6692804 7.75 9.30
Pas d'informations disponibles, non commandable
92 6692497
Boulon à trou hexagonal M6x55 (ancien 990-51060-55
93 6684638 2.15 2.58
Bague
94 6684639 2.15 2.58
Bouclier thermique
95 6687260 3.30 3.96
Joint de silencieux (ancien 737-0165a-20)
96 6692732 1.15 1.38
Garniture d'embrayage complète (ancienne 290-0138a
97 6688610 7.59 9.10
Ressort d'embrayage (ancien 342-0138a-20)
98 6689420 2.31 2.78
Bague
99 6689645 1.15 1.38
Ensemble d'embrayage Ass'y (ancien 276-0138a-90)
100 6688482 12.88 15.45
Rondelle
101 6695203 1.15 1.38
Boulon d'étape d'embrayage (ancien 357-0136u-20)
102 6689628 2.31 2.78
Vis 4x14/ps (ancien 994-15040-142)
103A 6695372 1.15 1.38
Assembly cap de bougie d'allumage (ancien 157-0720
104 6687478 5.28 6.33
Déflecteur (ancien 132-0720a-20)
105 6687211 3.30 3.96
Vis 5x20/ws (ancien 994-16050-202) Nouveau
106A 6695421 1.05 1.26
Enveloppe De Ventilateur
107 6687022 18.75 22.50
Pas d'informations disponibles, non commandable
107A 6697733
Boulon d'étude 6x36 (ancien 100-04001-20)
108 6686772 1.15 1.38
Passe-câble principal (ancien 203-11660-20)
109 6688057 1.15 1.38
Couvercle de Cylindre Noir (ancien 016-07250-21)
110 6685689 5.78 6.93
Vis 5x16/ps (ancienne 994-15050-162)
112A 6695386 1.15 1.38
Boulon Hex. Trou 6x65 (ancien 990-51060-653)
113 6695067 1.15 1.38
Pas d'informations disponibles, non commandable
114 6699602
Ensemble de tuyaux d'échappement (ancienne 734-074
115 6692716 4.79 5.74
Vis M4x8/ws (ancien 994-36040-081)
116 6684651 2.15 2.58
Pare-étincelles (ancien 732-0740a-20) Nouveau
117 6692702 2.31 2.78
Joint spécial d'échappement (ancien 751-06500-20)
118 6692886 1.15 1.38
Protecteur de silencieux Blk (ancien 738-0725a-20)
119 6692812 10.40 12.48
Bouclier thermique
120 6687263 4.45 5.34
Déflecteur d'air
121 6687213 3.30 3.96
Vis autotaraudeuse 4x14 (ancien 993-48040-142)
122 6684751 2.15 2.58
Boitier de démarreur à rappel (ancien 762-0720f-92
131 6692991 20.11 24.14
Corps de démarreur à rappel Comp. (ancien 772-0720
132 6693040 7.75 9.30
Corde de démarrage 3.5x860 (ancien 783-0720f-20/66
133 6684674 4.29 5.14
Ressort de rappel (ancien 780-06097-20/6697591)
134 6684675 11.55 13.86
Plus disponible, pas de remplacement
135 6693081
Ressort d'amortisseur (ancien 758-0651h-20)
136 6684677 8.58 10.29
Pas d'informations disponibles, non commandable
137 6692938
Vis de réglage (ancienne 839-03045-20)
138 6684679 2.15 2.58
Poignée de démarrage
139 6684680 2.15 2.58
Bague
140 6689645 1.15 1.38
Poulie de démarrage Ass'y (ancien 798-0651h-90)
141 6684681 13.20 15.84
Boulon à trou hexagonal 4x20ps (ancien 994-63040-2
142 6695503 1.15 1.38
Vis 4x18/ps (ancien 994-15040-182)
142 6695375 1.15 1.38
Bague de retenue D4e (ancien 993-55040-001)
143 6685101 1.15 1.38
Ressort de griffe de démarrage (ancien 790-06097-2
144 6684684 4.29 5.14
Pince d'allumage (ancien 788-0651h-20)
145 6684685 4.29 5.14
Corps de pompe comp. (ancien 575-25153-80)
161 6684879 62.16 74.60
Pompe d'amorçage comp. (ancien 442-25151-80)
162 6684687 16.34 19.60
Couvercle de membrane (ancien 476-25151-20)
163 6684688 8.58 10.29
Corps d'amorçage (ancien 447-25108-20)
164 6684689 6.44 7.72
Diaphragme de mesure Comp. (ancien 474-25241-80)
165 6690830 11.88 14.25
Joint de diaphragme (ancien 475-25153-20)
166 6684691 8.58 10.29
Diaphragme de pompe (ancien 576-25100-20 & 6696325
167 6684693 8.58 10.29
Joint de pompe (ancien 577-25100-20)
168 6691457 7.10 8.52
Gicleur principal #38.5 (ancien 599-200bw-38/66918
169 6696130 5.78 6.93
Jet principal #43 (ancien 599-2000w-43/6691847/669
169 6691848 4.45 5.34
O-RING (ancien 550-25100-20)
170 6684695 4.29 5.14
Bague d'arrêt (ancien 489-25100-20)
171 6684696 2.15 2.58
Pivot (ancien 539-25120-20)
172 6684697 6.44 7.72
Vis de Réglage de l'Accélérateur (ancien 514-25100
173 6684870 2.15 2.58
Régleur de câble (vieux 544-25164-20)
174 6684873 6.44 7.72
Écrou de Blocage M6 (ancien 991-01060-013)
175 6684872 2.15 2.58
Ajusteur de câble (ancien 614-25245-20)
176 6692009 4.95 5.94
Joint d'Épurateur (vieux 431-0634c-20)
177 6684875 4.29 5.14
Vis de réglage (ancien 548-25151-20 & 6696324)
178 6684699 2.15 2.58
Rondelle (vieux 549-25165-20)
179 6684874 2.15 2.58
Écran d'entrée (ancien 578-25007-20)
180 6684700 4.29 5.14
Corps de pompe comp. (ancien 575-25153-80)
201 6684879 62.16 74.60
Pompe d'amorçage comp. (ancien 442-25151-80)
202 6684687 16.34 19.60
Couvercle de membrane (ancien 476-25151-20)
203 6684688 8.58 10.29
Corps d'amorçage (ancien 447-25108-20)
204 6684689 6.44 7.72
Membrane de dosage Comp. (ancien 474-25001-80/6690
205 6690827 11.71 14.06
Joint de diaphragme (ancien 475-25153-20)
206 6684691 8.58 10.29
Diaphragme de pompe (ancien 576-25100-20 & 6696325
207 6684693 8.58 10.29
Joint de pompe (ancien 577-25100-20)
208 6691457 7.10 8.52
Bague d'arrêt (ancien 489-25100-20)
209 6684696 2.15 2.58
Rondelle (vieux 549-25165-20)
210 6684874 2.15 2.58
Pivot (ancien 539-25120-20)
211 6684697 6.44 7.72
Valve d'étranglement (ancien 488-25199-90)
212 6690947 36.15 43.38
Vis de Réglage de l'Accélérateur (ancien 514-25100
213 6684870 2.15 2.58
Régleur de câble (vieux 544-25164-20)
214 6684873 6.44 7.72
Écrou de Blocage M6 (ancien 991-01060-013)
215 6684872 2.15 2.58
Pas d'informations disponibles, non commandable
216 6697616
Joint d'Épurateur (vieux 431-0634c-20)
217 6684875 4.29 5.14
Vis de réglage (ancien 548-25151-20 & 6696324)
218 6684699 2.15 2.58
Pas d'informations disponibles, non commandable
219 6690700
Ressort de réglage haute/basse (ancien 623-25032-2
220 6692048 2.31 2.78
Bague
221 6691317 1.05 1.26
O-ring (ancien 550-25137-20) Nouveau
222 6691322 2.10 2.52
Écran d'entrée (ancien 578-25007-20)
223 6684700 4.29 5.14
Boîtier d'embrayage Comp. (ancien 226-32466-80)
241 6688203 28.14 33.76
Pas d'informations disponibles, non commandable
242 6688029
Joint de carter d'engrenage B (ancien 204-32401-20
243 6688059 1.15 1.38
Écrou à ressort 6 (ancien 994-40060-011)
244 6695475 1.15 1.38
Engrenage 2 (ancien 221-32465-20)
245 6688136 28.14 33.76
Roulement à billes
246 6695559 6.44 7.72
Pas d'informations disponibles, non commandable
247 6695557
Bague d'arrêt C-15, externe (ancien 993-50015-002)
248 6695285 1.15 1.38
Boîtier d'Engrenage B (ancien 201-32401-20)
250 6688035 24.20 29.04
Joint de Carter d'Engrenages C (ancien 205-32401-2
251 6688063 1.15 1.38
Vis 5x30/s (ancien 994-14050-301)
252 6695345 1.15 1.38
Clavette Wood-ruff 3x13x5.0 (ancienne 068-11000-20
253 6686459 1.15 1.38
Engrenage 3 (ancien 222-32465-20)
254 6688162 18.15 21.78
Pas d'informations disponibles, non commandable
255 6695524
Bague
256 6684639 2.15 2.58
Vis 6x8 (ancien 990-11060-081)
257 6694923 1.15 1.38
Arrêt Bague C-17, Externe (ancien 993-50017-002)
258 6695286 1.15 1.38
Pas d'informations disponibles, non commandable
271 6688179
Arbre d'entraînement (ancien 225-32465-20)
272 6688189 36.15 43.38
Goupille frappante 4x12 (ancien 999-05041-203)
273 6695521 1.15 1.38
Boîtier d'engrenage C (ancien 202-32465-20)
274 6688043 19.51 23.42
Vis 5x50 (ancienne 990-11050-501)
275 6694910 1.15 1.38
Rondelle (ancienne 992-10050-012)
276 6684662 2.15 2.58
Vis 5x30/s (ancien 994-14050-301)
277 6695345 1.15 1.38
Roulement de butée 2035 (ancien 999-62203-572)
278 6695617 16.94 20.32
Collier d'Arbre d'Engrenage A (ancien 230-32465-20
279 6688223 3.30 3.96
Roulement à billes
280 6695584 13.70 16.44
Anneau d'arrêt C-37, interne (ancien 993-51037-002
281 6695297 1.15 1.38
Collerette d'arbre d'engrenage B (ancien 231-32465
282 6688234 5.11 6.14
Broche (ancien 820-32203-20)
283 6693553 1.15 1.38
Broche à bouton pression 8 (ancienne 821-32203-20)
284 6693558 1.15 1.38
Rondelle M8 (ancien 992-01080-011)
285 6684611 2.15 2.58
Assemblage de poignée (ancien 049-32475-92/6696505
291 6686254 144.60 173.52
Bague
292 6695219 1.15 1.38
Boulon Plus 6x18 (ancien 990-23060-181)
293 6695020 1.15 1.38
Bride de cordon (ancien 198-33130-20)
294 6688015 1.15 1.38
Assemblage du levier d'accélérateur (ancien 870-32
295 6693695 14.35 17.22
Interrupteur d'arrêt Ass'y (ancien 156-32475-90)
296 6687434 9.90 11.88
Support du bouton d'arrêt (ancien 640-32465-21)
297 6692138 3.30 3.96
Bouton d'arrêt Marque (ancien 925-33176-20)
298 6694589 2.31 2.78
Boulon Plus 6x30 (ancien 990-23060-301)
299 6695022 1.15 1.38
Bague
300 6684639 2.15 2.58
Bague
301 6684822 2.15 2.58
Bracelet du levier des gaz (ancien 883-32475-20)
302 6693808 2.31 2.78
Écrou carré 6 (ancien 991-91060-061)
303 6696512 1.04 1.24
Levier d'accélérateur (ancien 880-32475-20)
304 6693801 4.95 5.94
Tube de protection 10x42 (ancien 164-10042-01)
305 6687578 2.31 2.78
Tube de protection 10x420l (ancien 164-10042-00)
305 6687577 1.15 1.38
Tube de protection fendu 13x150l (ancien 164-13015
306 6687602 1.15 1.38
Câble d'accélérateur 640+45 (ancien 885-0725a-80)
307 6693927 7.93 9.51
Câble d'accélérateur
307 6693926 5.28 6.33
Bouton Stop (ancien 258-11650-20)
308 6688366 1.15 1.38
Vis 3x10 (ancien 994-31030-101)
309 6684913 2.15 2.58
Clé 10x13 (ancienne 808-20000-20) Nouveau
501 6693479 2.31 2.78
Clé mixte 10x19 ,plus (ancien 036-29331-50)
502 6685997 4.45 5.34
Marque symbole Da200e(s) (ancienne 929-0720p-20) N
601 6694657 1.15 1.38
Marque de symbole Da200e(sp) (old 929-0725c-20) No
602 6694660 1.05 1.26
Pas d'informations disponibles, non commandable
603 6694474

Votre panier contient 0 de produits.
