Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki D13VL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

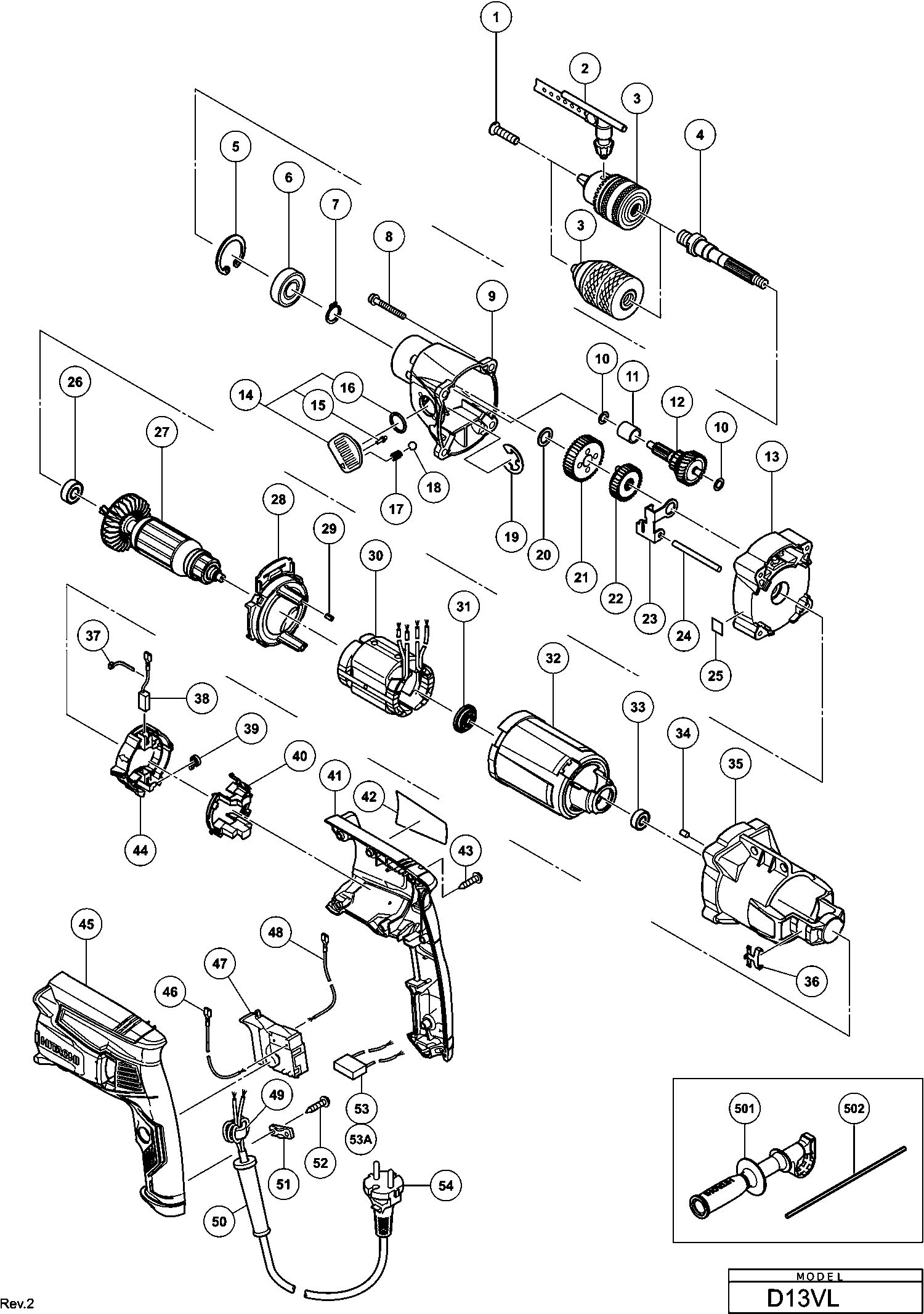

Dessins des Hikoki D13VL
Liste de pièces de rechange des Hikoki D13VL
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Armature 230v | ||||
| *27 | 361003E | 23.51 | 28.22 | |
| ARMATURE 110 VOLT | ||||
| *27 | 361003B | 20.13 | 24.16 | |
| Pas d'informations disponibles, non commandable | ||||
| *3 | 321814 | |||
| Stator 230V | ||||
| *30 | 340906E | 15.26 | 18.32 | |
| Entree De Cable Ø 8.8 | ||||
| *50 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| *50 | 938051 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| *54 | 500468Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 1 | 995344 | |||
| Pas d'informations disponibles, non commandable | ||||
| 2 | 987576 | |||
| Pas d'informations disponibles, non commandable | ||||
| 2A | 303334 | |||
| Pas d'informations disponibles, non commandable | ||||
| 3 | 321814 | |||
| Broche (1) | ||||
| 4 | 339139 | 12.15 | 14.58 | |
| Clips D35 (x10) paquet de 10 | ||||
| 5 | 939556 | 10.20 | 12.24 | |
| Roulement A Bille | ||||
| 6 | 6202DD | 6.75 | 8.10 | |
| Clips Pour Ø 15 (x10) paquet 10 | ||||
| 7 | 939544 | 2.13 | 2.55 | |
| Boulon tête hexagonale (avec bride) M5x45 | ||||
| 8 | 338764 | 1.04 | 1.24 | |
| Couvercle de l'Engrenage (a) | ||||
| 9 | 339137 | 12.90 | 15.48 | |
| Rondelle | ||||
| 10 | 322852 | 1.05 | 1.26 | |
| Pièce d'Ecartement | ||||
| 11 | 338744 | 1.95 | 2.34 | |
| Deuxième Pignon (a) | ||||
| 12 | 338743 | 24.89 | 29.86 | |
| Couvercle intérieur (a) | ||||
| 13 | 339276 | 14.25 | 17.10 | |
| Levier de changement d'assemblage Inclu.22,23 | ||||
| 14 | 338737 | 1.65 | 1.98 | |
| Goupille | ||||
| 15 | 322848 | 1.05 | 1.26 | |
| O Ring (s-18) | ||||
| 16 | 878885 | 1.05 | 1.26 | |
| Ressort (voir 984123) | ||||
| 17 | 981328 | 1.05 | 1.26 | |
| Bille d'acier D3.5 (10 Pcs.) | ||||
| 18 | 335299 | 1.04 | 1.24 | |
| Bague de retenue (de type E) pour arbre D15 | ||||
| 19 | 323048 | 1.35 | 1.62 | |
| Rondelle (c) | ||||
| 20 | 322799 | 1.65 | 1.98 | |
| Engrenage à basse vitesse | ||||
| 21 | 338740 | 6.60 | 7.92 | |
| Engrenage à haute vitesse | ||||
| 22 | 338741 | 12.15 | 14.58 | |
| Bras de Changement | ||||
| 23 | 338742 | 1.05 | 1.26 | |
| Broche | ||||
| 24 | 984104 | 1.95 | 2.34 | |
| Roulement | ||||
| 26 | 608DDM | 5.55 | 6.66 | |
| Armature 230v | ||||
| 27 | 361003E | 23.51 | 28.22 | |
| ARMATURE 110 VOLT | ||||
| 27 | 361003B | 20.13 | 24.16 | |
| Guide de ventilateur (b) | ||||
| 28 | 338766 | 1.35 | 1.62 | |
| Bague en caoutchouc | ||||
| 29 | 338755 | 1.04 | 1.24 | |
| Stator 230V | ||||
| 30 | 340906E | 15.26 | 18.32 | |
| Joint Etanche Pouss (1) | ||||
| 31 | 338751 | 1.04 | 1.24 | |
| Support de stator | ||||
| 32 | 338750 | 3.60 | 4.32 | |
| Roulement A Billes | ||||
| 33 | 607VVC | 5.70 | 6.84 | |
| KOGELLAGER 607VVC2 | ||||
| 33A | 381409 | 1.00 | 1.20 | |
| STYLO EN CAOUTCHOUC | ||||
| 34 | 931701 | 1.05 | 1.26 | |
| Boîtier (b) | ||||
| 35 | 338749 | 13.95 | 16.74 | |
| Plaque de clic | ||||
| 36 | 338761 | 1.04 | 1.24 | |
| BANDE | ||||
| 37 | 331759 | 1.73 | 2.07 | |
| Fil Metalique | ||||
| 37A | 313505 | 1.05 | 1.26 | |
| Jeu De Charbons | ||||
| 38 | 999088 | 4.50 | 5.40 | |
| Ressort | ||||
| 39 | 339292 | 1.80 | 2.16 | |
| COUVERTURE DE BROSSE | ||||
| 40 | 338760 | 1.04 | 1.24 | |
| Couvercle de poignée (b) | ||||
| 41 | 338753 | 6.00 | 7.20 | |
| NOUVEL ASSEMBLAGE DU COUVERCLE DE LA POIGNÉE (B) | ||||
| 41A | 375876 | 7.05 | 8.46 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 43 | 301653 | 1.04 | 1.24 | |
| Porte-balais (2) | ||||
| 44 | 338759 | 3.15 | 3.78 | |
| Couvercle de poignée (a) | ||||
| 45 | 338752 | 6.00 | 7.20 | |
| ASSEMBLAGE DU COUVERCLE DE LA POIGNÉE (A) | ||||
| 45C | 375874 | 7.35 | 8.82 | |
| Fil interne L100 | ||||
| 46 | 338758 | 1.04 | 1.24 | |
| Interrupteur (1) | ||||
| 47 | 338756 | 25.58 | 30.69 | |
| Fil interne L180 | ||||
| 48 | 338757 | 1.04 | 1.24 | |
| Gaine thermorétractable | ||||
| 49 | 334379 | 4.65 | 5.58 | |
| Entree De Cable Ø 8.8 | ||||
| 50 | 380090 | 1.04 | 1.25 | |
| Entree De Cable Ø 10,1 | ||||
| 50 | 938051 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 51 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 984750 | |||
| Suppressor de bruit W/bande de suppressor de bruit | ||||
| 53 | 997174 | 2.10 | 2.52 | |
| Condensateur | ||||
| 53A | 930039 | 1.95 | 2.34 | |
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 54 | 500461Z | 17.88 | 21.45 | |
| COUSSIN EN CAOUTCHOUC | ||||
| 56 | 339577 | 1.05 | 1.26 | |
| Poignée latérale | ||||
| 501 | 338768 | 14.30 | 17.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 303709 | |||
