Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki D10VF'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

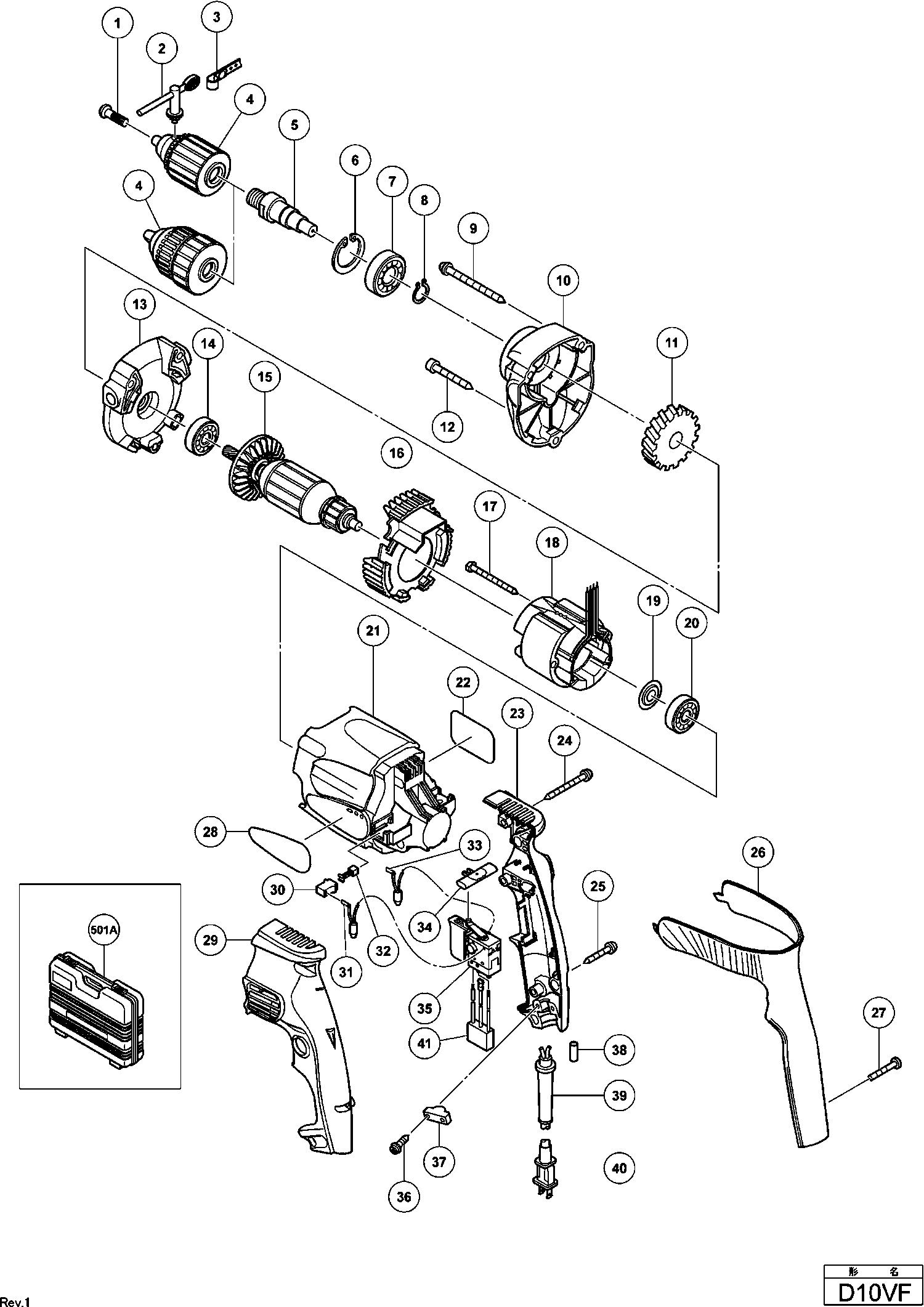

Dessins des Hikoki D10VF
Liste de pièces de rechange des Hikoki D10VF
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 220-230 Volt | ||||
| *15 | 360542E | 63.18 | 75.81 | |
| Inducteur | ||||
| *18 | 340504E | 41.94 | 50.32 | |
| Self antiparasite | ||||
| *31 | 320197 | 6.60 | 7.92 | |
| Self antiparasite | ||||
| *33 | 320196 | 6.60 | 7.92 | |
| Commutateur | ||||
| *35 | 320195 | 32.18 | 38.61 | |
| Pas d'informations disponibles, non commandable | ||||
| *4 | 319342 | |||
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| *40 | 500447Z | 6.60 | 7.92 | |
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| *40 | 500247Z | 6.18 | 7.42 | |
| Pas d'informations disponibles, non commandable | ||||
| *42 | 384056 | |||
| Vis spéciale (à gauche) M6x23 | ||||
| 1 | 311959 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 319529 | |||
| Pas d'informations disponibles, non commandable | ||||
| 3 | 950288 | |||
| Pas d'informations disponibles, non commandable | ||||
| 4 | 319343 | |||
| Arbre (b) | ||||
| 5 | 319335 | 12.40 | 14.88 | |
| Bague d'arrêt D32 | ||||
| 6 | 948001 | 1.20 | 1.44 | |
| Roulement A Billes | ||||
| 7 | 6002VV | 7.35 | 8.82 | |
| Clips Pour Ø 15 (x10) paquet 10 | ||||
| 8 | 939544 | 2.13 | 2.55 | |
| Vis Ø5*50 | ||||
| 9 | 317449 | 1.65 | 1.98 | |
| Couverture d'engrenage | ||||
| 10 | 319334 | 35.61 | 42.74 | |
| Pignon | ||||
| 11 | 319336 | 6.21 | 7.46 | |
| Vis Ø 5*40 D10yb,d13vg | ||||
| 12 | 316458 | 1.50 | 1.80 | |
| Palier | ||||
| 13 | 319333 | 27.50 | 33.00 | |
| Roulement | ||||
| 14 | 608DDM | 5.55 | 6.66 | |
| Induit 110-120V | ||||
| 15 | 360542U | 83.88 | 100.65 | |
| Induit 220-230 Volt | ||||
| 15 | 360542E | 63.18 | 75.81 | |
| Baffle | ||||
| 16 | 319329 | 3.90 | 4.68 | |
| Vis autotaraudeuse hexagonale D4x55 | ||||
| 17 | 981421 | 1.04 | 1.24 | |
| Inducteur | ||||
| 18 | 340504E | 41.94 | 50.32 | |
| Stator 120v pour Pan (127v),bra (127v) | ||||
| 18 | 340486C | 38.64 | 46.36 | |
| Rondelle | ||||
| 19 | 982631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 20 | 608VVM | 5.70 | 6.84 | |
| Carcasse | ||||
| 21 | 319328 | 12.89 | 15.46 | |
| Demi_poignee Droite (b) | ||||
| 23 | 319331 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 23A | 384059 | |||
| Vis à taraudage (avec bride) D4x35 (noir) | ||||
| 24 | 303694 | 1.04 | 1.24 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 25 | 301653 | 1.04 | 1.24 | |
| Poignée de prise | ||||
| 26 | 319332 | 15.26 | 18.32 | |
| Vis en plastique D4x25 | ||||
| 27 | 319337 | 1.50 | 1.80 | |
| Poignee | ||||
| 29 | 319330 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 29A | 384058 | |||
| S/e Porte Balais | ||||
| 30 | 955203 | 2.40 | 2.88 | |
| Self antiparasite | ||||
| 31 | 320197 | 6.60 | 7.92 | |
| Charbons (1 paire) | ||||
| 32 | 999041 | 4.50 | 5.40 | |
| BOBINE D'INDUCTANCE (MARRON) 110 VOLTS | ||||
| 33 | 320203 | 11.22 | 13.46 | |
| Self antiparasite | ||||
| 33 | 320196 | 6.60 | 7.92 | |
| Bouton Inverseur Wh8/9/12/14dh | ||||
| 34 | 316166 | 1.65 | 1.98 | |
| Commutateur | ||||
| 35 | 319339 | 32.18 | 38.61 | |
| Commutateur | ||||
| 35 | 320195 | 32.18 | 38.61 | |
| Pas d'informations disponibles, non commandable | ||||
| 35A | 384057 | |||
| Pas d'informations disponibles, non commandable | ||||
| 36 | 984750 | |||
| Serre Cable | ||||
| 37 | 937631 | 1.04 | 1.24 | |
| Manchon à cabler | ||||
| 38 | 981373 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 39 | 953327 | |||
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 40 | 500461Z | 17.88 | 21.45 | |
| Cordon | ||||
| 40 | 500240Z | 13.18 | 15.81 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 40 | 500447Z | 6.60 | 7.92 | |
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| 40 | 500247Z | 6.18 | 7.42 | |
| Condensateur | ||||
| 41 | 320198 | 10.95 | 13.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 501A | 319543 | |||
| Poignée (old 500335) | ||||
| 601 | 981205 | 5.85 | 7.02 | |
| Crochet | ||||
| 602 | 317676 | 3.30 | 3.96 | |
